Водяное охлаждение с тремя водоблоками в домашних условиях
реклама

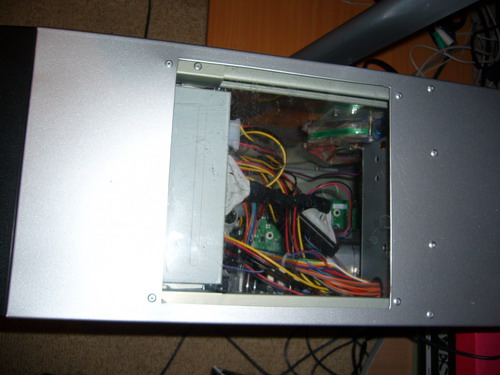

(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Далее пошло изготовление водянки. Необходимые комплектующие: инструменты, помпа, шланг, медь на водоблоки и радиаторы для чипов памяти на видеокарте, термопаста и термоклей, оргстекло, медь (или другой нержавеющий металл) на штуцера, радиатор и колоссально много терпения.
Самая главная проблема – это поиск меди. Но, после двух неделей непрерывных поисков, она всё же была найдена. Были сделаны водоблоки и радиаторы:
(кликните по картинке для увеличения)
Змейка в водоблоках была сделана круглой фрезой на 8 мм и дрелью. Оргстекло сверху я приклеил на обычный силиконовый герметик. Размеры водоблоков 40х40х15(19 с оргстеклом)мм, размеры радиаторов для чипов памяти на видеокарте 22х22х22 мм, правда радиаторы оказались большеваты, поэтому я советую использовать 14х14х14 мм. Штуцера из «нержавейки», диаметр штуцеров: внешний – 10 мм, внутренний – 8 мм, хотя первоначально я использовал штуцера из медной трубки с диаметром внешний/внутренний – 8/6 мм, но через пару дней найдя трубу из нержавейки большего диаметра я быстро модернизировал свои водоблоки:
(кликните по картинке для увеличения)
Слева водоблок с штуцерами из медной трубы, справа – из трубы из нержавейки большего диаметра.
Радиатор для водянки я использовал от печки ВАЗа 2106:
Естественно я его слегка модернизировал, прикрепив к нему двенадцатисантиметровый вентилятор:
Затем на радиаторе я сделал штуцера под шланг:
Шланг я покупал в тракторных запчастях, взял я 3 метра, чтоб с запасом было.
(кликните по картинке для увеличения)
Внутренний диаметр шлангов 8 мм.

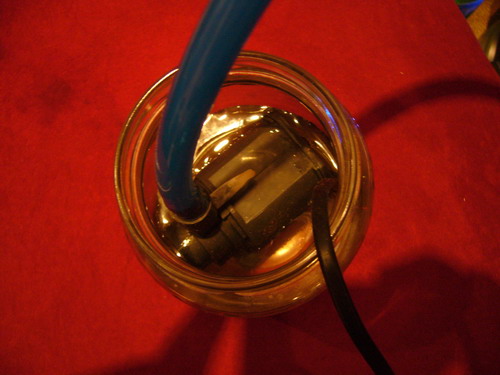

Помпу брал в зоомагазине, "Triton", производительность - 400л/час, высота водяного столба 0,8 м.
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Затем пошла сборка всего этого чуда и установка его в системный блок, водоблоки крепились листами пищевого аллюминия вырезанных из консервных банок, получилось вполне эстетично и очень прочно, а радиаторы для чипов памяти на видеокарте крепились термоклеем.
(кликните по картинке для увеличения)
Водоблок на процессоре
(кликните по картинке для увеличения)
Водоблок на чипсете
(кликните по картинке для увеличения)
Общий вид материнки с установленными водоблоками
(кликните по картинке для увеличения)
Водоблок на видеокарте 7800GT
Как было написано выше, радиаторы на чипы памяти получились довольно громоздкими, поэтому я их клеил по одному на два чипа.
Моя тестовая система:
Делаем выводы, температура при нагрузке упала на 10 град. на процессоре и на 26 на видеокарте.
Затем я провёл сравнение своей 7800GT (частоты чипа/памяти 505/1230 и 510/1235 с водянкой, напряжение GPU - 1,53V) и GF 6800GS от MSI (частоты чипа/памяти 520/1250), тестирование проходило на железе, написанном выше, менялась лишь, видеокарта. Драйвера использовались версии 81.26
Прим.: В игровых тестах использовалось три показателя FPS:
сверху - наименьший показатель
в центре - средний показатель
внизу - наибольший показатель
Вся водянка обошлась мне в ~1200 руб. Удачного разгона!
