Asus A8N-E и водоблок EliteCool Duplex - совмещая несовместимое
Материнская плата Asus A8N-E пользуется на мой взгляд довольно высокой популярностью среди оверклокеров. Объективные причины на мой взгляд на то есть - чипсет nForce4 Ultra, отличный разгонный потенциал, крайне удобное расположение графического слота, и при этом - невысокая цена. При выборе материнки под свой Opteron 165 для меня эти факторы стали решающими. Через некоторе время я заказал себе чипсетный водоблок от Gektor'а:
<br/><img src="//st.overclockers.ru/legacy/v1/preview/79162.jpg" border="1" vspace="3">
<br/>(кликните по картинке для увеличения)
<br/>EliteCool Duplex 90<br/>Водоблок сочетает приятный внешний вид, хорошую эффективность и невысокую стоимость. Вот только насчет со...
Материнская плата Asus A8N-E пользуется на мой взгляд довольно высокой популярностью среди оверклокеров. Объективные причины на мой взгляд на то есть - чипсет nForce4 Ultra, отличный разгонный потенциал, крайне удобное расположение графического слота, и при этом - невысокая цена. При выборе материнки под свой Opteron 165 для меня эти факторы стали решающими. Через некоторе время я заказал себе чипсетный водоблок от Gektor'а:
(кликните по картинке для увеличения)

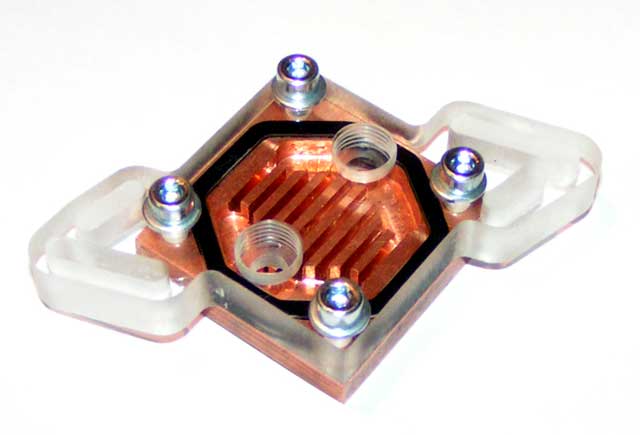

EliteCool Duplex 90
Водоблок сочетает приятный внешний вид, хорошую эффективность и невысокую стоимость. Вот только насчет совместимости товариш Gektor ошибся: когда я спросил его, совместим ли водоблок с моей материнкой, я получил положительный ответ. Когда же я взял водоблок в руки то выяснилось, что его никак не установить на чипсет с помощью штатного крепежа: область вокруг чипсета настолько плотно забита различными высокими элементами, что одно "ушко" крышки упиралось в дроссель стабилизатора чипсета. Такой вот неприятный конфуз.
Но недаром мы живем в России, жители которой уже давно научились решать любые сложные проблемы (а на невозможные просто тратят чуть больше времени). В размышлениях по поводу способа установки, в числе которых было и варварское спиливание на фиг обоих ушек, под руку мне подвернулся.. Все тот же металлический конструктор, который остался у меня еще с детства.
После установки в материнку шпилек и примерки отверстий получилось вот что:
(кликните по картинке для увеличения)

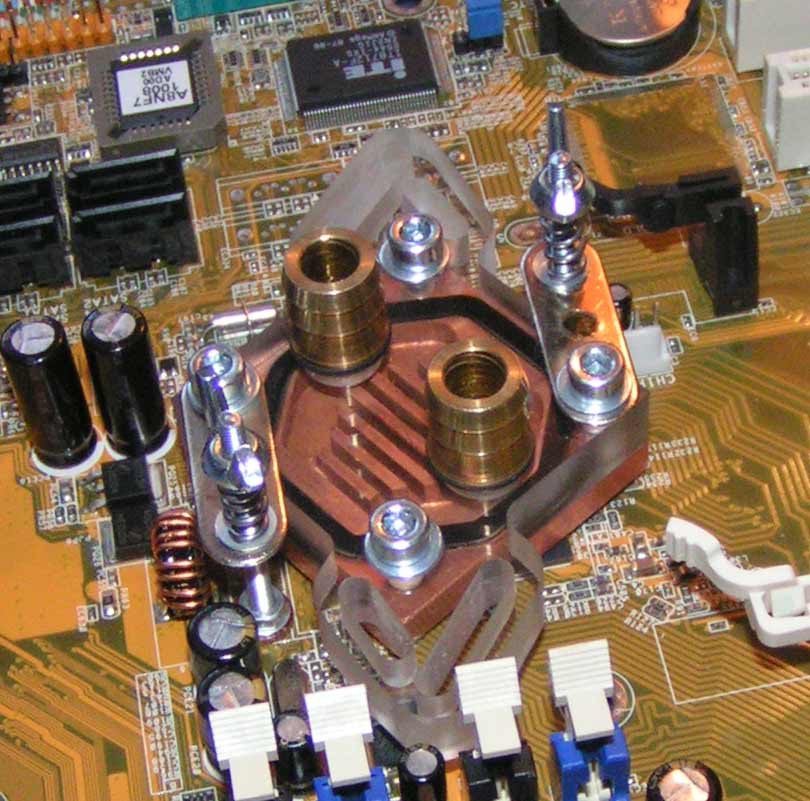

Водоблок установлен
Как видите, штатное крепление сохранено, что впоследствие позволит установить водоблок на любой другой плате, а сам он сориентирован таким образом, что совершенно не мешает доступу к плате. Заблокированной оказалась лишь защёлка второго слота памяти, которым я все равно не пользуюсь. Осталось только или обрезать пластинки по длинне и закруглить, или поискать в загашнике такие же на три отверстия
Остается только заметить, что водоблок достаточно массивен, поэтому в процессе установки крайне желательно сначала одеть на него шланги и только потом проводить окончательную установку, дабы не дай бог не сколоть хрупкий (но горячий) кристалл чипсета.
Замечания можно оставлять в Конференции: https://forums.overclockers.ru/viewtopic.php?t=161878
Еще фотографии:
(кликните по картинке для увеличения)
EliteCool Duplex 90
Водоблок сочетает приятный внешний вид, хорошую эффективность и невысокую стоимость. Вот только насчет совместимости товариш Gektor ошибся: когда я спросил его, совместим ли водоблок с моей материнкой, я получил положительный ответ. Когда же я взял водоблок в руки то выяснилось, что его никак не установить на чипсет с помощью штатного крепежа: область вокруг чипсета настолько плотно забита различными высокими элементами, что одно "ушко" крышки упиралось в дроссель стабилизатора чипсета. Такой вот неприятный конфуз.
Но недаром мы живем в России, жители которой уже давно научились решать любые сложные проблемы (а на невозможные просто тратят чуть больше времени). В размышлениях по поводу способа установки, в числе которых было и варварское спиливание на фиг обоих ушек, под руку мне подвернулся.. Все тот же металлический конструктор, который остался у меня еще с детства.
После установки в материнку шпилек и примерки отверстий получилось вот что:
(кликните по картинке для увеличения)
Водоблок установлен
Как видите, штатное крепление сохранено, что впоследствие позволит установить водоблок на любой другой плате, а сам он сориентирован таким образом, что совершенно не мешает доступу к плате. Заблокированной оказалась лишь защёлка второго слота памяти, которым я все равно не пользуюсь. Осталось только или обрезать пластинки по длинне и закруглить, или поискать в загашнике такие же на три отверстия
Остается только заметить, что водоблок достаточно массивен, поэтому в процессе установки крайне желательно сначала одеть на него шланги и только потом проводить окончательную установку, дабы не дай бог не сколоть хрупкий (но горячий
) кристалл чипсета. Замечания можно оставлять в Конференции: https://forums.overclockers.ru/viewtopic.php?t=161878

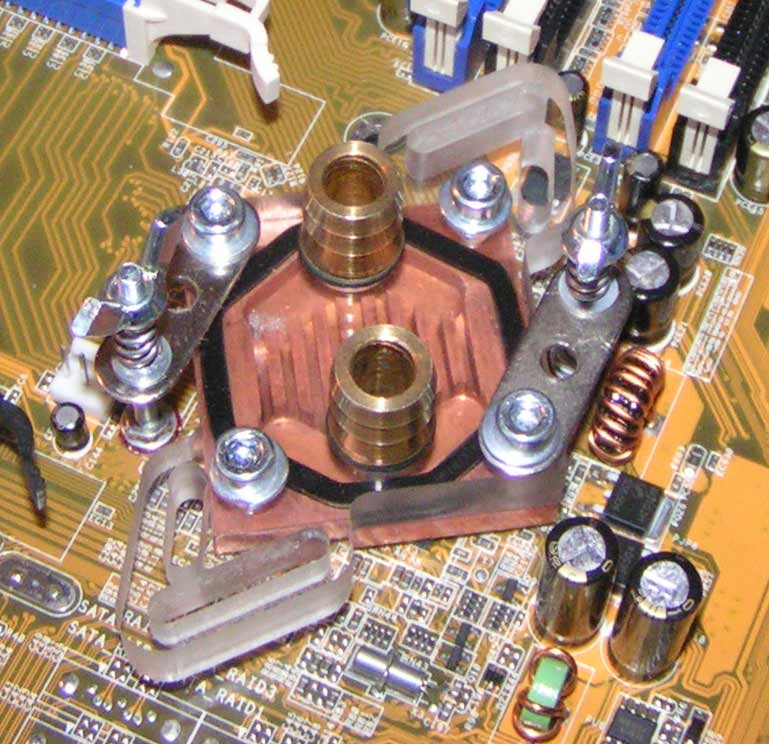

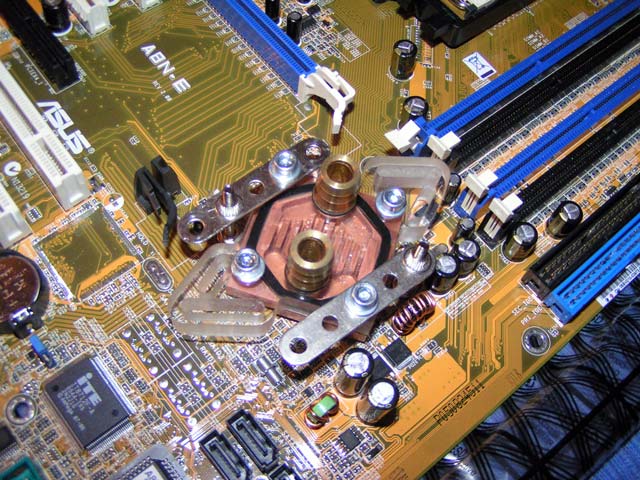

Еще фотографии:
