Вольтмод для видеокарты Albatron ti4680
Так выглядит видеокарта, которую я купил более полугода назад.
<br/><img src="//st.overclockers.ru/legacy/v1/preview/1387.jpg" border="1" vspace="3">
<br/>(кликните по картинке для увеличения)
<br/>Albatron ti4680<br/>
<br/>Вольтмод решил сделать после того как узнал что его можно сделать практически на любой видеокарте. Но, хорошо поискав в Интернете, я ничего не нашел про мою Albatron ti4680, так же ничего не было и про микросхемы стабилизаторов ISL 6525 GB и ISL 6225 CA. Немного расстроившись решил поискать самостоятельно те выводы микросхемы, припаяв к которым подходящий резистор, можно повысить выходное напряжение.
<br/>Найдя при помощи электронного тестера напряжение питания (прим...
Так выглядит видеокарта, которую я купил более полугода назад.
(кликните по картинке для увеличения)
Albatron ti4680
Вольтмод решил сделать после того как узнал что его можно сделать практически на любой видеокарте. Но, хорошо поискав в Интернете, я ничего не нашел про мою Albatron ti4680, так же ничего не было и про микросхемы стабилизаторов ISL 6525 GB и ISL 6225 CA. Немного расстроившись решил поискать самостоятельно те выводы микросхемы, припаяв к которым подходящий резистор, можно повысить выходное напряжение.
Найдя при помощи электронного тестера напряжение питания (примерно 1.7 В, точно уже не помню) на конденсаторе большой емкости, приступил к поиску нужных ножек микросхемы....

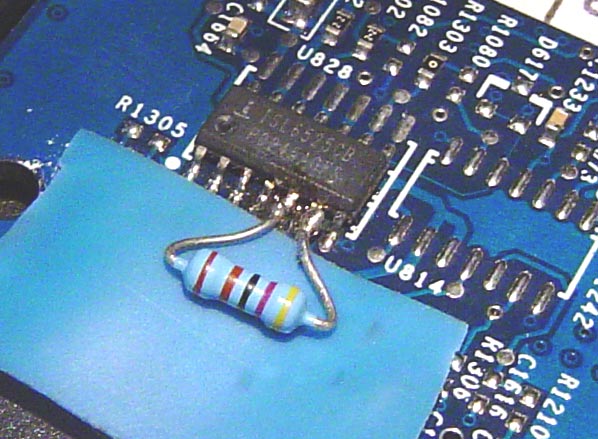

Начал с ISL 6525 GB. Поочередно замыкая рядом расположенные ножки с помощью твердого прстого карандаша и наблюдая изменения на тестере, через некоторое время нашел то что искал. "Эксперемент" проводился при включеном компе и при каждом неправильном замыкании ножек видюха снабжала монитор всяческими глюками и артефактами. Меня порадовало то, что стабилизатор и GPU имеют защиту и отключаются при замыкании или слишком высоком напряжении (GPU). Осталось подобрать резистор с учетом поднятия напряжения на 10- 12%. Начал с 20 кОм и постепенно дошел до 4.7 кОм. При большом напряжении GPU отключается при проходе тестов или вообще не "заводится". Итог 1.897 В.
(кликните по картинке для увеличения)
ISL 6525 GB
С микросхемой ISL 6225 CA промучался долго и безрезультатно.

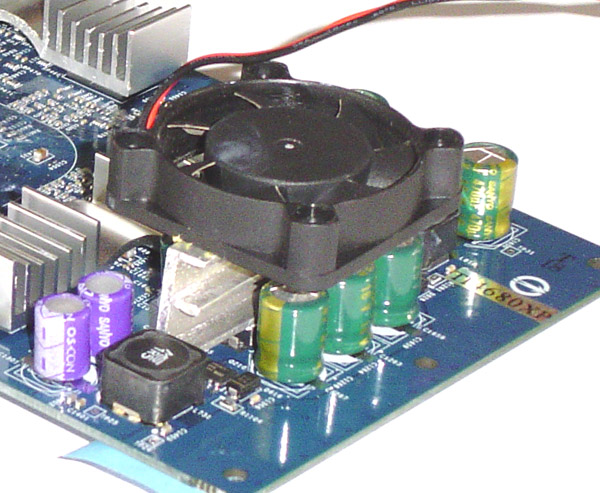

При работе на высоких частотах требуется очень хорошее охлаждение GPU, иначе он просто отрубается (защита от перегрева видать) и приходится перегружать комп. Так же рекомендуется снабдить катушки стабилизатора небольшим радиатором и кулером (греется так сильно что пахнет паленым).
(кликните по картинке для увеличения)
радиатор
Частоты после вольтмода стали 343/680 (стабильно проходит все тесты)
В этой ветке форума я вкрадце описывал про свой экстремальный разгон https://forums.overclockers.ru/viewtopic.php?t=6157&postdays=0&postorder=asc&start=40
В заключении хочу сказать, что повторять подобное лучше не надо, сейчас полно информации по вольтмоду, и при покупке видеокарты надо иметь это в виду.
(кликните по картинке для увеличения)
Albatron ti4680
Вольтмод решил сделать после того как узнал что его можно сделать практически на любой видеокарте. Но, хорошо поискав в Интернете, я ничего не нашел про мою Albatron ti4680, так же ничего не было и про микросхемы стабилизаторов ISL 6525 GB и ISL 6225 CA. Немного расстроившись решил поискать самостоятельно те выводы микросхемы, припаяв к которым подходящий резистор, можно повысить выходное напряжение.
Найдя при помощи электронного тестера напряжение питания (примерно 1.7 В, точно уже не помню) на конденсаторе большой емкости, приступил к поиску нужных ножек микросхемы....
Начал с ISL 6525 GB. Поочередно замыкая рядом расположенные ножки с помощью твердого прстого карандаша и наблюдая изменения на тестере, через некоторое время нашел то что искал. "Эксперемент" проводился при включеном компе и при каждом неправильном замыкании ножек видюха снабжала монитор всяческими глюками и артефактами. Меня порадовало то, что стабилизатор и GPU имеют защиту и отключаются при замыкании или слишком высоком напряжении (GPU). Осталось подобрать резистор с учетом поднятия напряжения на 10- 12%. Начал с 20 кОм и постепенно дошел до 4.7 кОм. При большом напряжении GPU отключается при проходе тестов или вообще не "заводится". Итог 1.897 В.
(кликните по картинке для увеличения)
ISL 6525 GB
С микросхемой ISL 6225 CA промучался долго и безрезультатно.
При работе на высоких частотах требуется очень хорошее охлаждение GPU, иначе он просто отрубается (защита от перегрева видать) и приходится перегружать комп. Так же рекомендуется снабдить катушки стабилизатора небольшим радиатором и кулером (греется так сильно что пахнет паленым).
(кликните по картинке для увеличения)
радиатор
Частоты после вольтмода стали 343/680 (стабильно проходит все тесты)
В этой ветке форума я вкрадце описывал про свой экстремальный разгон https://forums.overclockers.ru/viewtopic.php?t=6157&postdays=0&postorder=asc&start=40
В заключении хочу сказать, что повторять подобное лучше не надо, сейчас полно информации по вольтмоду, и при покупке видеокарты надо иметь это в виду.
