Знакомство/Обзор/Тест Thermalright Silver Arrow IB-E Extreme

15 апреля 2014, вторник 20:38
На рынке суперкулеров на сегодняшний день очень большой выбор, но действительно эффективными моделями могут похвастаться несколько производителей, а если говорить о том что доступно на отечественном рынке то становится очень грустно, но за деньги можно достать все, итак Silver Arrow IB-E на можно приобрести в среднем от 3500р, моя экстремальная версия обошлась мне в 3575р простая бы стоила 3545р, это был самый низкий ценник доступный мне.

Эволюция Thermalright Silver Arrow.

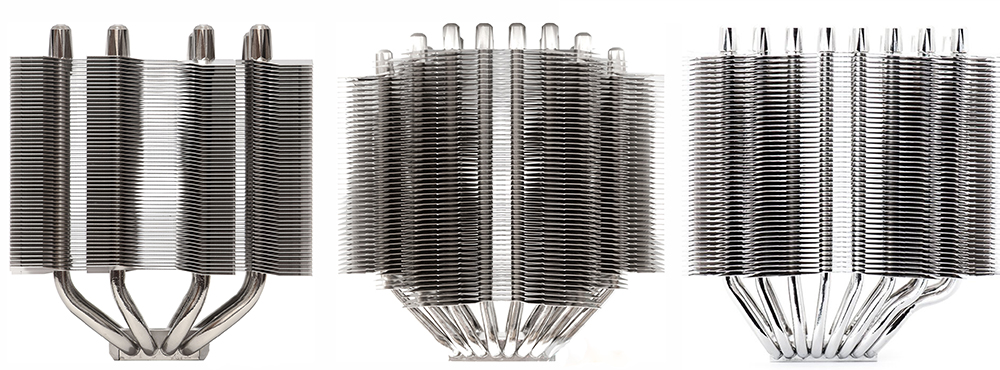

Ниже фото показывающие эволюцию стрел (Silver Arrow — Silver Arrow SB-E — Silver Arrow IB-E), можно увидеть что с переходом от Silver Arrow — Silver Arrow SB-E видно что изменилась количество тепловых трубок, но уменьшился их размер(было 4 по 8мм стало 8 по 6мм), изменилась форма радиатора, уменьшился вес с825г-750г, изменилось основание радиатора(судя по всему тепловые трубки стали ближе к CPU так как толщина подошвы стала меньше), а главное охлаждение стало эффективнее (если верить обзорам преимущество в 7-8 градусов) — это можно назвать эволюцией.
Silver Arrow - Silver Arrow SB-E - Silver Arrow IB-E

_______Silver Arrow________________Silver Arrow SB-E______________Silver Arrow IB-E__
Конечно все эти успешные изменения унаследовала третья стрела IB-E, но мы сравниваем IB-E с SB-E и вот эволюцией на первый взгляд переход от Silver Arrow SB-E — Silver Arrow IB-E уже не назовёшь, количество и размер тепловых трубок осталось тем же, вес радиатора не изменился, если посмотреть с верху то тоже изменений нет, стрела просто приспособилась стала более совместимой и форма радиатора от ромбовидной как у SE-B вновь вернулась к Silver Arrow, всё наглядно на фото ниже:

Развитие Silver Arrow.

Ещё хочу отметить удивительное перерождение Thermalright Silver Arrow в Ice Hammer IH-THOR (Инженеры Thermalright помогали в разработке компании Ice Hammer) на самом деле ледяной молот немного меньше и тепловые трубки у него 6мм против 8мм стрелы, но тепловых трубок у молота на 2 больше и стоит заметить что молот получился судя по обзорам что я видел чертовски хорошим за свои 2500-2700р, а вот переродившись молот унаследовал горб на основании, способ крепления кулеров и даже кулеры производства ледяного молота повторяют TY-140, так же комплекты креплений к материнской плате идентичны. Фото cстрелы и молота ниже:
Thermalright Silver Arrow и Ice Hammer IH-THOR_______________Silver Arrow__________________________Ice Hammer IH-THOR__________

Миниэволюция Thermalright под названием «Extreme» или… Нет времени объяснять, бери Thermalright TY-143*


Первый раз это произошло не так давно, Silver Arrow SB-E получил статус «Extreme», а это изменение было в виде замены TY-141/150 на два TY-143,
они не отличаются практически ничем от своих близнецов, старичка TY-140 и сравнительно новой модели ТУ-147, разница лишь в окраске агрессивно красно- оранжевый и самое главное оборотах 600 — 2500 об/мин, что за собой ведет воздушный поток 31.4 — 130 CFM, а выводы вы можете сделать сами. Подробно я не буду о нем рассказывать, так-как о кулерах Thermalright уже давно всё написано, дополню от себя TY-143 на 600-1000 об\мин бесшумен, при приближении к 1300-1400 об\мин не отличается от ТУ-140, а вот начиная с 1500-2700 об\мин он уже оправдывает статус «Extreme» но не забывайте что и шум соответствует этим цифрам.
Проверено мной что ТУ-143 можно использовать как для бесшумных, очень тихих систем, так и для оверклокинга.
*диапазон оборотов 600-1000 возможен только при подключении к CPU_FAN или хорошему реобасу, при подключении к более простым реобасам (Я проверил на AeroCool Touch 2100 и Zalman ZM-MFC3)и разъёмам питания материнской платы за исключением CPU_FAN, TY-143 начинает свою работу с 1000-1100 оборотов.

Начинаем разбор:


Перед моими глазами 3 версия Silver Arrow «логическая эволюция», тоже самое что и Silver Arrow SB-E но уже более совместимая с окружающим её компонентами материнской платы в данном случае не перекрывает первый слот PCI-E, инженеры Thermalright судя по всему ленятся и приходя на работу играют в доту, я некогда вполне удачно сделал Silver Arrow SB-E совместимой с верхним PCI-E путем пересверления отверстий основания и обрезания ребер Обрезание SilverArrow SB-E (решение проблемы перекрытия основного PCI-E 16x) именно он будет сегодня соперником новой стрелы сегодня в двух основных тестах, смогу предположить что следующая стрела не будет препятствовать установке памяти с высокими радиаторами и в комплекте будет идти один тонкий кулер(такой как наThermalright AXP-100/200) а другой стандартный типа TY-141/143/150 в зависимости от версии, но это лишь мои домыслы.

Итак преступим к детальному осмотру.

Перед нами стандартая для телмалрай упаковка сделана из картона с броским черным шрифтом и геометрией, отличает её от предыдущей теперь наклейка «Extreme» которая добавляет красного цвета (у прошлой стрелы вместо этой наклейки был такой же черный рисунок).


Внутри сам радиатор, 2 TY-143, набор креплений в белой коробке зажатой между радиаторами.

Так выглядит содержимое без детального разбора:

Приятным сюрпризом была выпавшая из коробки наклейка:

У предыдущей Extreme версии была наклейка другой и забегая в перёд, были другие кабеля для подключения кулеров теперь они в черной оплётке, значительно длиннее и сразу подключаются к материнской плате для контроля оборотов и снятия даных и к разъёму MOLEX 5V, (справа новые, слева старые):

Наклейки контроля качества и остерегающие от подделок:


Неприятным сюрпризом было состояние шприца термопасты, просто напросто не было второй части шприца (Благо были хорошие запасы)

Всё содержимое выглядит так(Радиатор, 2 кулера,3 пары скоб для подключения кулеров 140мм, ключик для удобной сборки, комплект рреплений к материнской плате, и пакетик с болтиками, кабель для подключения кулеров, наклейка, и термопаста):

И заключительное из обзора содержимого, основание… ОНО ИДЕАЛЬНОЕ!!! много фото ниже для подтверждения… Я думаю это мне просто повезло, хотя было бы круто если Thermalright исправились)))




И случайно попавшее отражение люстры:

Установка.

Установка СО Thermalright очень проста и удобна, для тех кто не верит в свои силы есть инструкция.

Снова возвращаясь к приятному, фото отпечатка:

Фото собранной системы:




Тестирование

Тестовый стенд:
Процессор: Intel Core i7-3770K
Материнская плата: Gigabyte LGA1155 G1.SNIPER M3 Z77 (BIOS F9)
Оперативная память: 2хKingston HyperX Red Limited Edition KHX1600C9D3B1RK2/8GX 1600MHz 9-9-9-24-1Т
Блок питания: Corsair AX760
Дисковая подсистема:
SSD 2.5" SATA-3 256Gb Crucial M4 CT256M4SSD2
HDD 3.5" SATA-3 2Tb Western Digital Caviar Green[WD20EARX] Cache 64MB
Термоинтерфейс: Arctic Cooling MX-4
Реобас: AeroCool Touch 2100
Корпус: Открытый стенд

Методика тестирования и ПО:
Греем LinX 0.6.4 AVX 10мин

Мониторинг
RealTemp 3.70
CPUID CPU-Z G1
HWMonitor x64

Процессор Intel Core i7-3770K первую часть теста работает на заводских настройках. HT-on, TB-on.


Температура в комнате 27 градусов, температура процессора в простое 26 градусов в тесте Extreme с 2мя TY-143 2400RPM, 27-31 градус в остальных режимах.


Продукция компании Thermalright славится тем что может работать в пассивном режиме, 98 градусов по самому горячему ядру за 10 минут это много, но если в корпусе есть циркуляция воздуха то температура падает до 86 градусов (проверено позже в aerocool ds cube, TY-150 вдув, TYT-141 выдув 600RPM ) Тест SB-E в пассивном режиме не проводил.


Далее идёт полупассивный режим, с одним TY-140 работающий на 700 оборотах, абсолютно бесшумно, и барабанная дробь… 71 градус по самому горячему ядру, выигрыш у SE-B моя модернизация SB-E под IE-B 2 градуса при том что там стоял TY-143 1300 оборотов(73 по самому горячему ядру) а при установке поперек относительно ОЗУ не мешая видеокарте без модернизаций с TY-143 1300 выигрыш 3 градуса (74 градуса) *Тесты SE-B Linx грел всего 5-7 мин. SB-E проиграла из-за неровного основания и возможно всё же что- то изменили в IB-E. Победа тут за новичком.


Абсолютно одинаковый тест с 2мя TY-143 1300 оборотов
IB-E по самому горячему ядру 64 градуса Выйгрыш 5градусов
SB-E по самому горячему ядру 69 градусов


Extreme тест.
Процессор разогнан до 4,8Гг напряжение 1.380v, TB-off, HT-off, (на частоте 5,0Гг результаты были теми же)
2хTY-143 2400 оборотов.
Но тут уже 99 градусов по самому горячему ядру, хотя тест пройден, SB-E показал 102 градуса на 3 минуте…


Заключение:


Исходя из полученных данных IB-E получился значительно удачнее SB-E, порадовало идеальное основание главное что бы Thermalright взяло это за правило, а то что стрела перестала мешать видеокарте является важным плюсом(СМ фото ниже)… вообщем все цифры у вас перед глазами, и свой вывод вы сможете сделать сами.



P.S В планах снять скальп с проца, туда ЖМ-6 и протестировать\сравнить Silver Arrow IB-E с Noctua NH-D14.
