Водоблок из подручных средств
реклама
Ведь существуют же эффективные и доступные системы воздушного охлаждения сравнимые по производительности с СВО средней руки. Тепловые трубки, тихоходные вентиляторы и т.д. и т.п.
Тем не менее, раз взявшись надо доделать до конца. При отсутствии средств для покупки или заказа у токаря можно сделать теплообменник и своими руками. Да долго, да неаккуратно возможно даже не эстетично и менее эффективно, зато дешево и сердито.
Конструктив конечно же каждый раз необходимо подбирать под конкретные возможности, так что советовать тот или иной вариант смысла нет. Я просто опишу, что и как сделал я.
Итак задача: теплообменник на северный мост.
Имеющиеся материалы:
1.Трубка медная диам 10 мм.
2.Кусок оргстекла толщиной 10 мм.

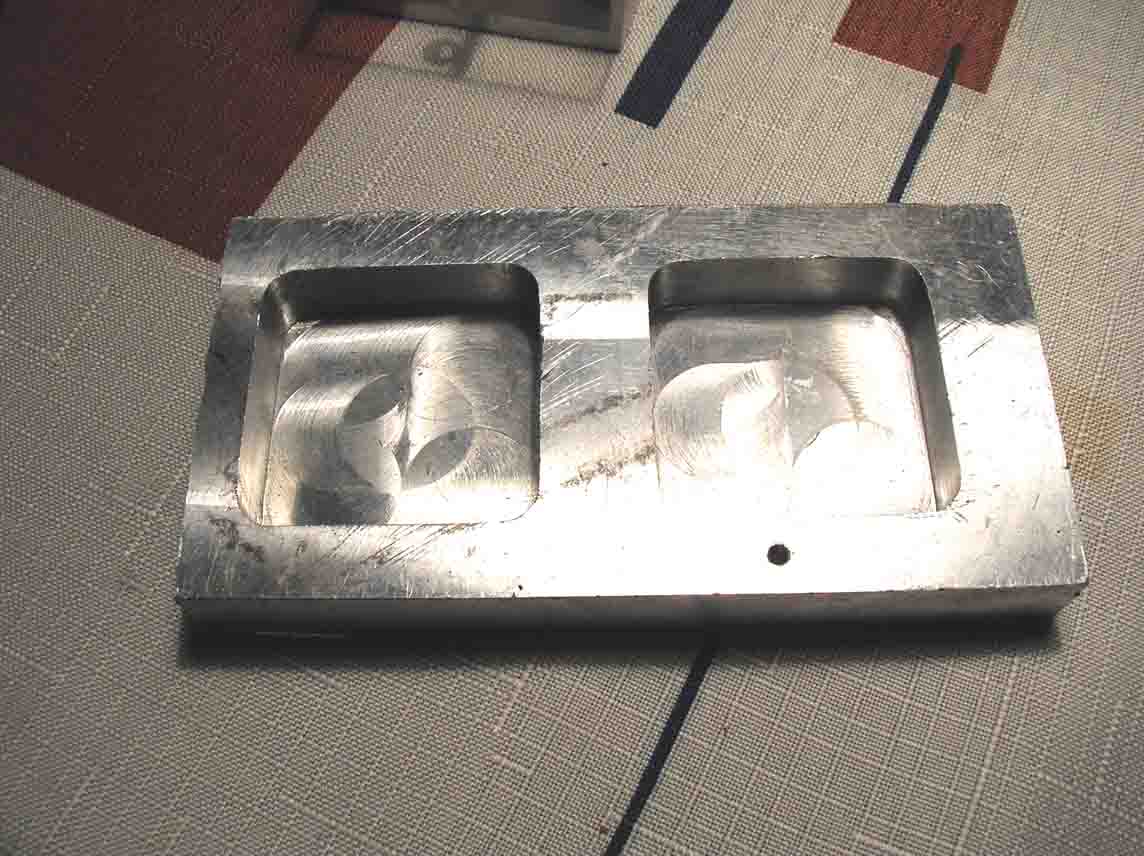

3.Алюминиевая болванка.
(кликните по картинке для увеличения)
4.Герметик прозрачный.
Вполне достаточно для начала работы.
Необходимые инструменты:
Ножовка по металлу, тиски, метчик на 10 и 3, лерка на 10 ну и конечно напильник, наждачная бумага, полировочная паста.
Первым делом делаем сам теплообменник: отрезаем от заготовки нужной длинны коробочку, сверлим в ней 4 отверстия диам 2.3 мм. под резьбу м3, нарезаем резьбу.
Режем в два этапа метчиком №1 и №2. Перед нарезкой обязательно залить маслом отверстия. Зачищаем напильником, наждачной бумагой, полируем.
Крышка: Режем оргстекло в размер, размечаем и сверлим отверстия под резьбу м10 диам. 8,5 мм. Нарезаем резьбу. Можно резать только первым номером так как отверстие сквозное. Зачищаем напильником, наждачной бумагой, полируем.

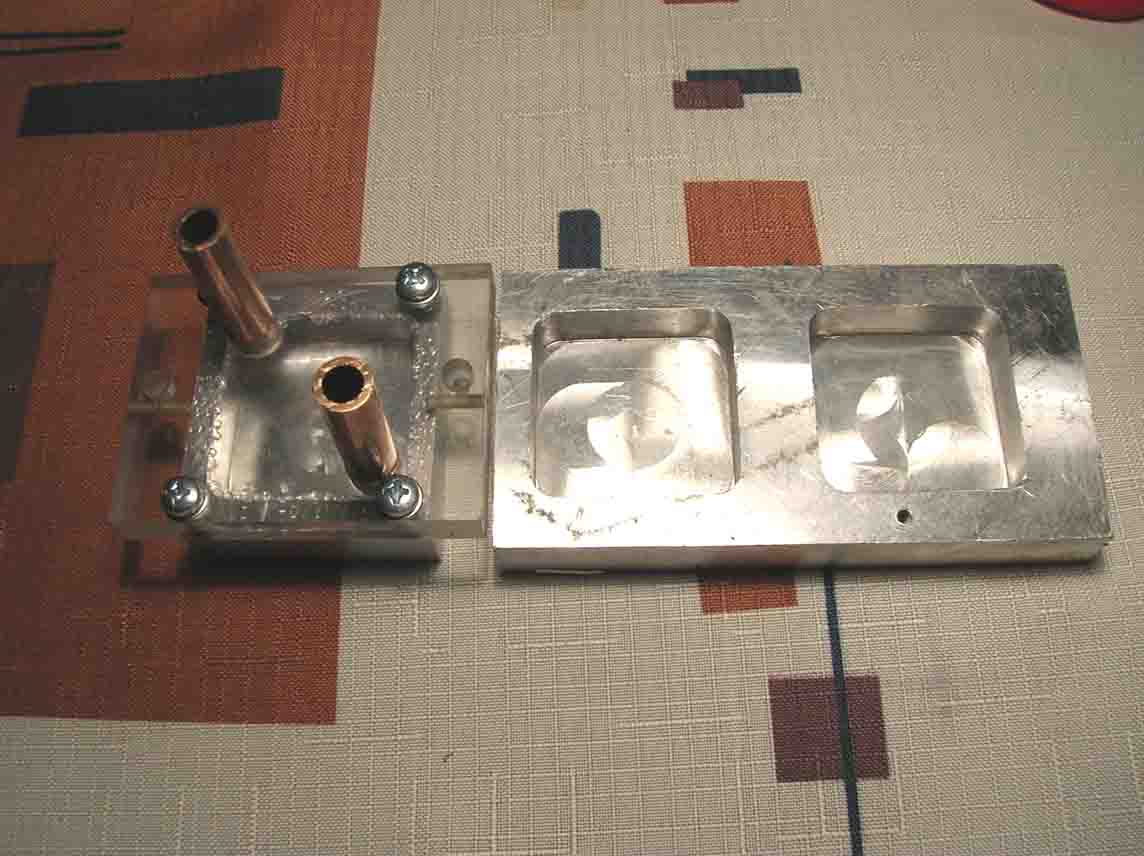

Штуцера: делаем из трубки диам 10 мм. Режем резьбу леркой на 10 примерно 10-13 мм в длину, отрезаем от заготовки примерно 40 мм получаем готовый штуцер.
(кликните по картинке для увеличения)

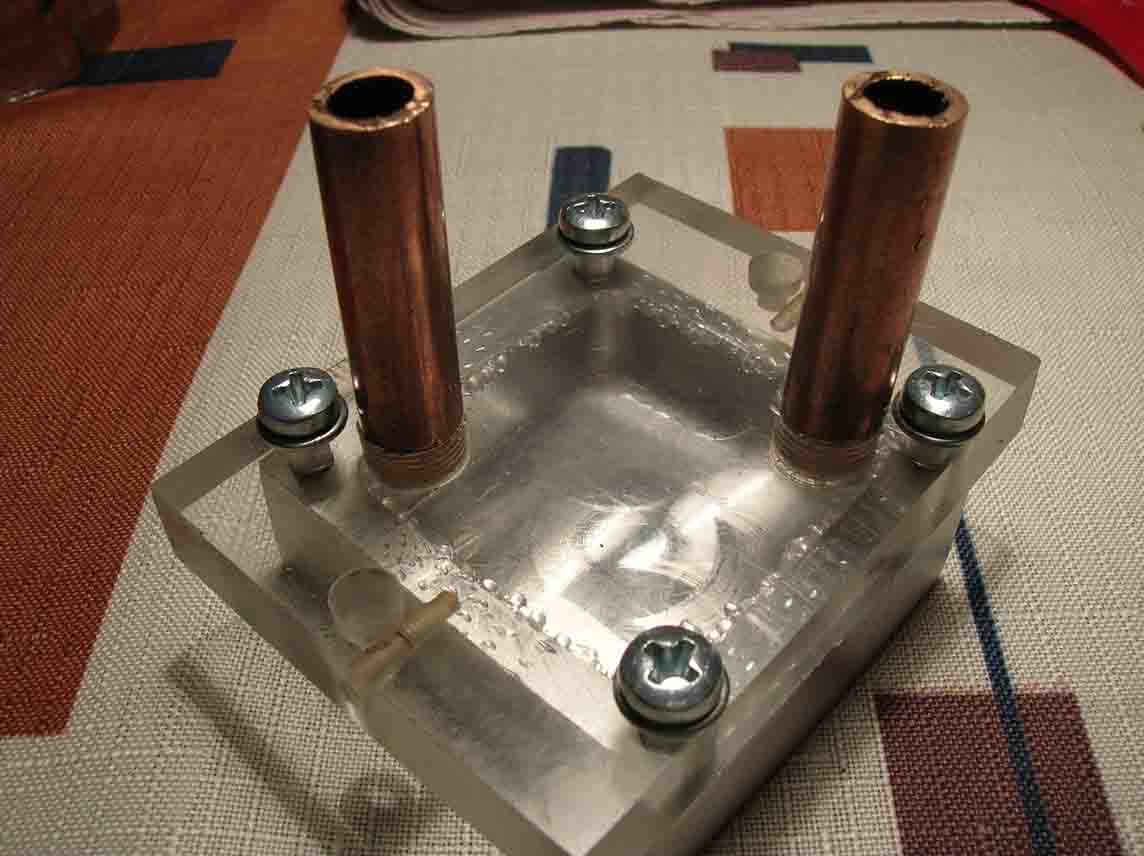

Мажем герметиком собираем даем высохнуть. Все теплообменник готов!
(кликните по картинке для увеличения)

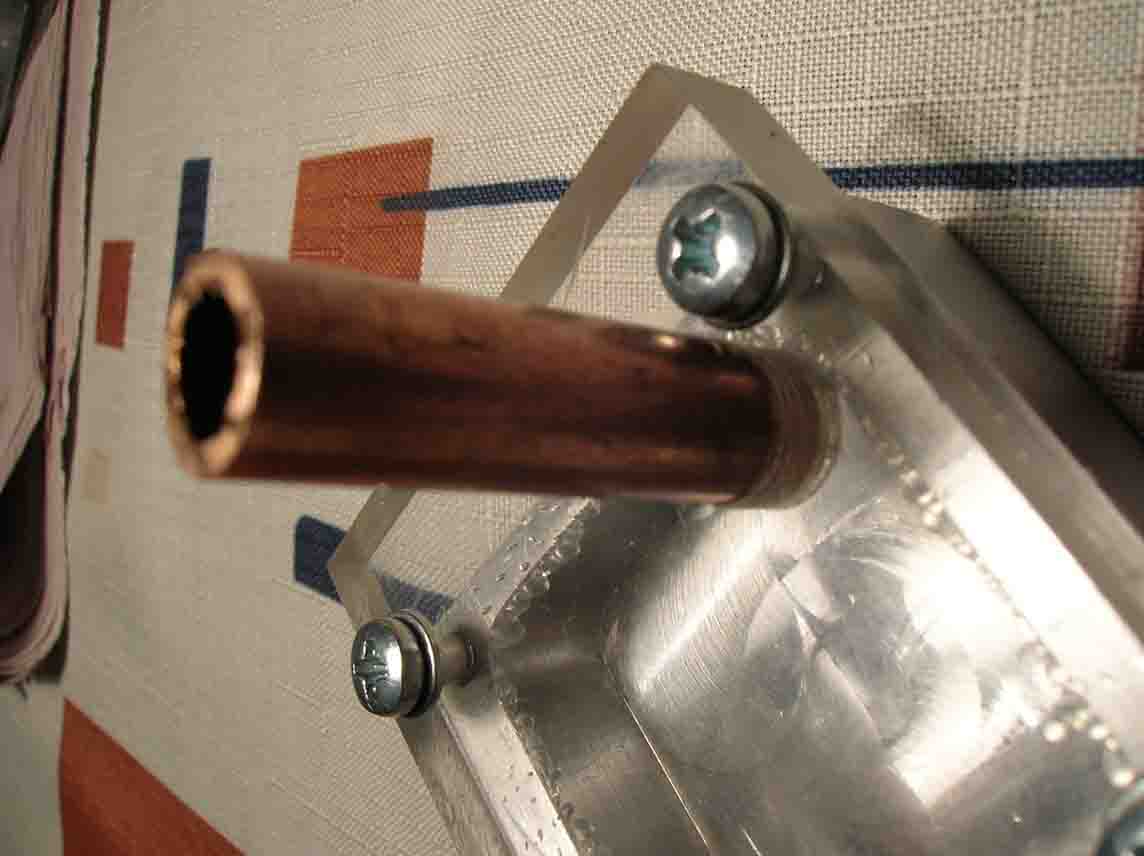

Проверяем на протечку – все работает замечатьльно.
Можно ставить в контур.
