"Олды vs Ньюфаги": пять кулеров-"толстяков" vs R7-3700 Pro

В первой статье цикла "Олды vs Ньюфаги" мы протестируем производительность 5-х "толстяков" на процессоре Р7-3700 Про.

14 июня 2021, понедельник 00:12

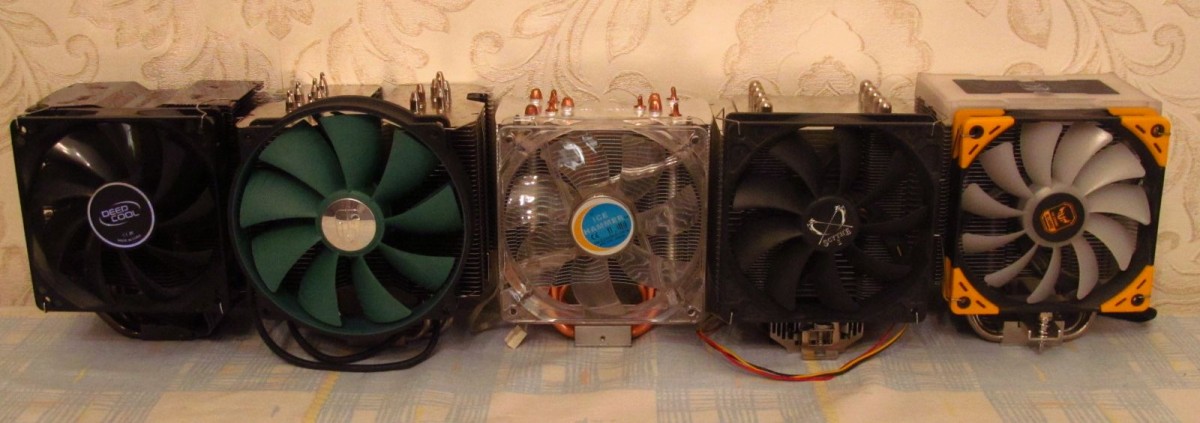

Сегодня на тест к нам прибыла пятерка "толстячков" - 3 кулера-ветерана и 2 "новичка". Одновременно мы проследим прогресс и оптимизации в линейке кулеров Мьюген (если таковые будут).

Сначала рассмотрим радиаторы Мьюгенов в целом. Количество пластин уменьшилось, радиатор уменьшился в размерах, стало на 1 теплотрубку больше, появились вырезы на боковых сторонах, увеличивающие совместимость с большинством вентиляторов и...скоб. Да, на новый Мьюген подходят также скобы от Фумы/Фумы 2/NH-D15. На Mugen Infinity, в случае утери родных, можно использовать только скобы CNPS10X.

Первый Мьюген имеет составной радиатор из 2-х типов пластин, при этом в зоне теплотрубок получается зона с высокой плотностью оребрения, которая требует либо вентилятора с высоким давлением, либо установки 2-х вентиляторов.Мьюген 5 имеет более рациональную разводку теплотрубок, как для увеличения КПД радиатора, так и для повышения его совместимости с ОЗУ с высокими радиаторами.

Крепление у новой модели осуществляется при помощи системы H.P.M.S. lll (Hyper Precision Mounting System - Сверхточной Системы Крепления ). У старой модели - при помощи набора клипс, который вставляются в малый радиатор.

Основание старой модели - медная пластина, припаянная к приплющенным теплотрубкам, основание полностью плоское. У новой модели основание никелировано, теплотрубки уложены в желобки, но его плоскость оставляет желать лучшего. Нет, это не линейка встала косо - это такое основание у "пятерки".

Изменился и вентилятор. У новой модели вентилятор (SU1225FD12TUFR-CHP) - Scythe Kaze Flex 120 PWM с RGB-подсветкой и цветовым оформлением в стиле TUF серии Asus. Вентилятор имеет виброизоляционные съемные уголки, а также вращение по часовой стрелке.

Вентилятор Инфинити - SY1225SL12M - Scythe SlipStream 120.

Взвешивание

Scythe Mugen Infinity

Scythe Mugen 5 TUF Gaming Alliance

GamerStorm Lucifer V2

Deepcoll IceBlade Pro

IceHammer IH-4500+

Битва взглядов

Ледяной Клинок vs Ледяной Молот

Дед против Внука

Люци vs Бесконечного

Люци vs Дискотеки

Клинок vs Люци

Молот vs Люци

Кто из 5-х толстяков выйдет в финал и выступит в последнем матче, где соперниками будут победители остальных отборочных матчей и ...СВО. Это мы скоро узнаем.

Для начала приведем сводную таблицу характеристик наших участников

Параметр	Ice Hammer IH-4500+	Scythe Mugen Infinity	Scythe Mugen 5 TUF Gaming Alliance	Deepcool IceBlade Pro	GamerStorm Lucifer v2
Габариты радиатора, мм	131х75х153	125x116x160	136х111х158	125x79x157	140x136x168
Масса радиатора, г	653	812	720	707	750
Типоразмер вентиляторов, мм	120	120	120	120	120/140
Вентиляторов в комплекте	1	1	1	1	1
Материал радиатора	алюминий	алюминий	алюминий	никелированный алюминий	никелированный алюминий
Число ребер	46	29+2х29*	34+5	47+4	36
Толщина ребер	0.4мм	0.4мм	0.5мм/1мм***	0.5мм	0.5мм
Межреберное расстояние	2.0мм	3.0мм/1.5мм**	2.0мм	1.9мм	2.7мм
Число и размер теплотрубок	5х8мм	5х6мм	6х6мм	4х8мм	6х6мм
Материал теплотрубок	Медь	Медь	Никелированная медь	Никелированная медь	Никелированная медь
Размер основания	34х47мм	51.5х44мм	37х43мм	34х42мм	42х36мм
Материал основания	Медь	Медь	Никелированная медь	Медь+алюминий	Никелированная медь
Цена на момент релиза $	40$	60$	57$	40$	45$
Актуальность	Avito/Ebay	Avito/Ebay	В продаже	Avito/Ebay	В продаже

* число пластин большого радиатора и двух малых, нанизанных по бокам от основного

** межреберное расстояние в центре(по краям) / зоне сочленения радиаторов на теплотрубках

***33 большие пластины и 5 малых имеют толщину 0.5мм, самая верхняя пластина, к которой крепится модуль с подсветкой, имеет толщину 1мм

Тестовая конфигурация и методика тестирования

Материнская плата : MSI X470 Gaming plus,АМ4,bios - 7B79vAK2(Beta version)

Процессор : Ryzen 7 3700Pro (Matisse, L3 - 32Mb) 3.6@4.4GHz

ОЗУ : 2x16Гб 3200МГц CL16 Crucial Ballistix Sport LT Red (BLS2K16G4D32AESE)

Диск №1: Samsung 860EVO 250Gb SATA-3

Диск№2: Samsung 860EVO 1Tb m2

Видеокарта: Sapphire Radeon RX 580 Nitro+, 8Gb

Блок питания: Zalman ZM850-ARX (80 Plus Platinum)

корпус: открытый тестовый стенд

Операционная система: Windows 10 LTSC с последними обновлениями

Термоинтерфейс: Arctic MX-4

Системы охлаждения : Scythe Mugen Infinity, Scythe Mugen 5 TUF Gaming Alliance, Deepcool Ice Blade Pro, Deepcool Lucifer v2, IceHammer IH-4500+

Вентиляторы : Gelid Silent 12-15 PWM, Noctua NF-P14, Scythe Kaze Flex Slim 140 PWM

Вентиляторы Scythe и Noctua использовались как дополнительные для Lucifer v2, для выявления потенциала кулера.

Вентиляторы Gelid Silent 12-15 - использовались в качестве эталонных для 120мм кулеров. Применялись парно.

Мониторинг

HWMonitor 1.44

CapFrameX 1.56

Реобас Thermaltake Commander F6 RGB - точный контроль оборотов

Нагрузка

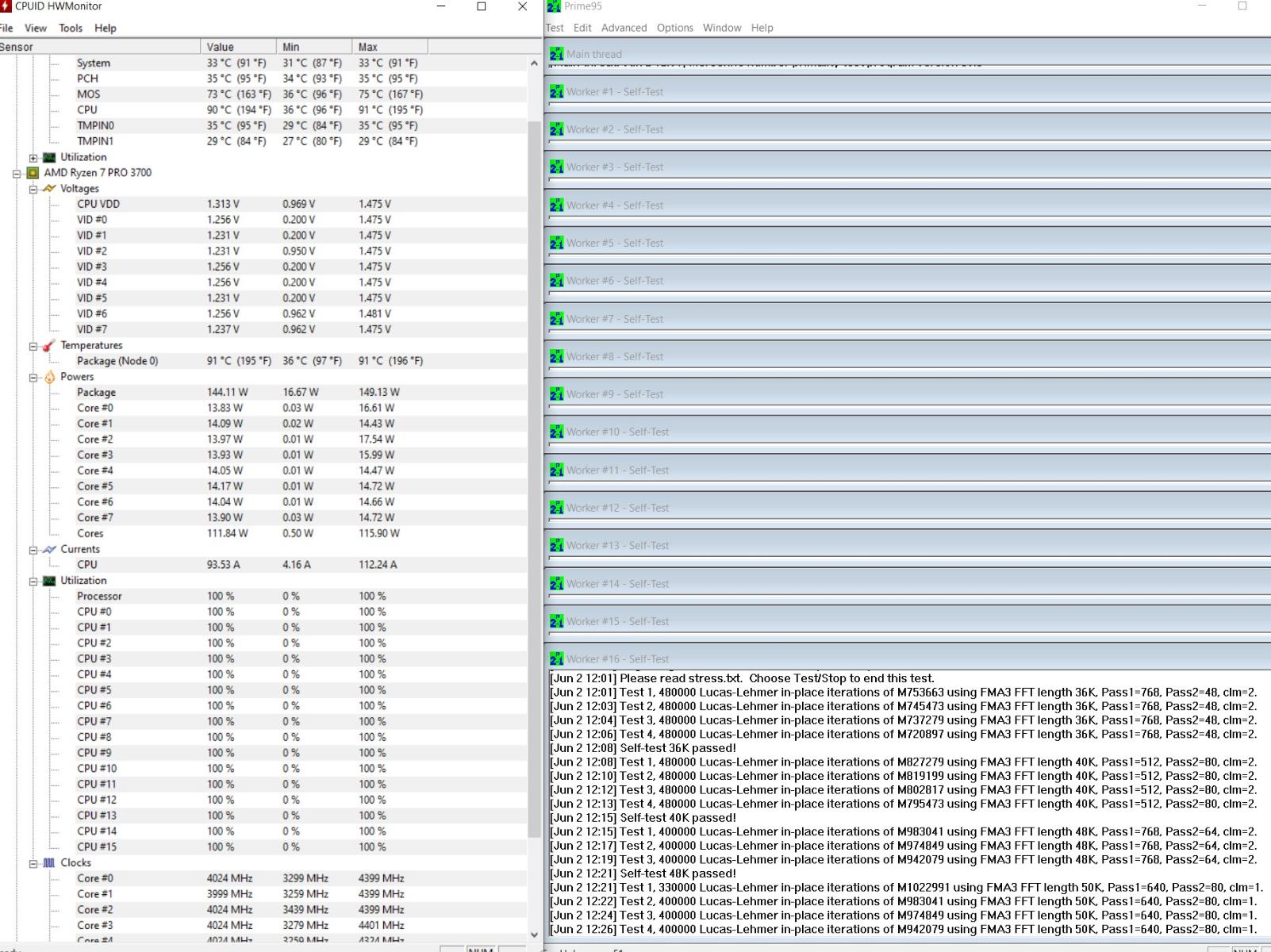

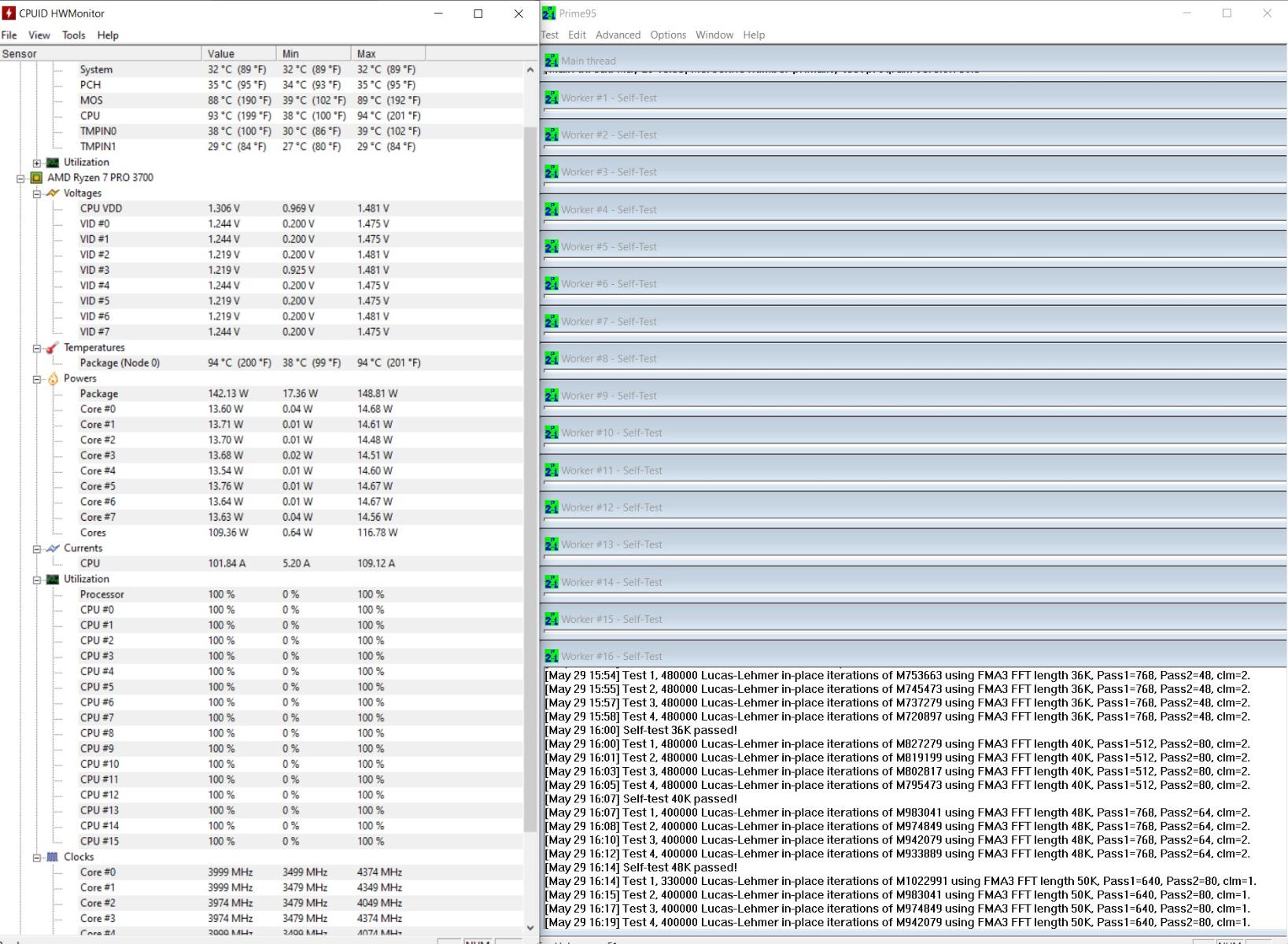

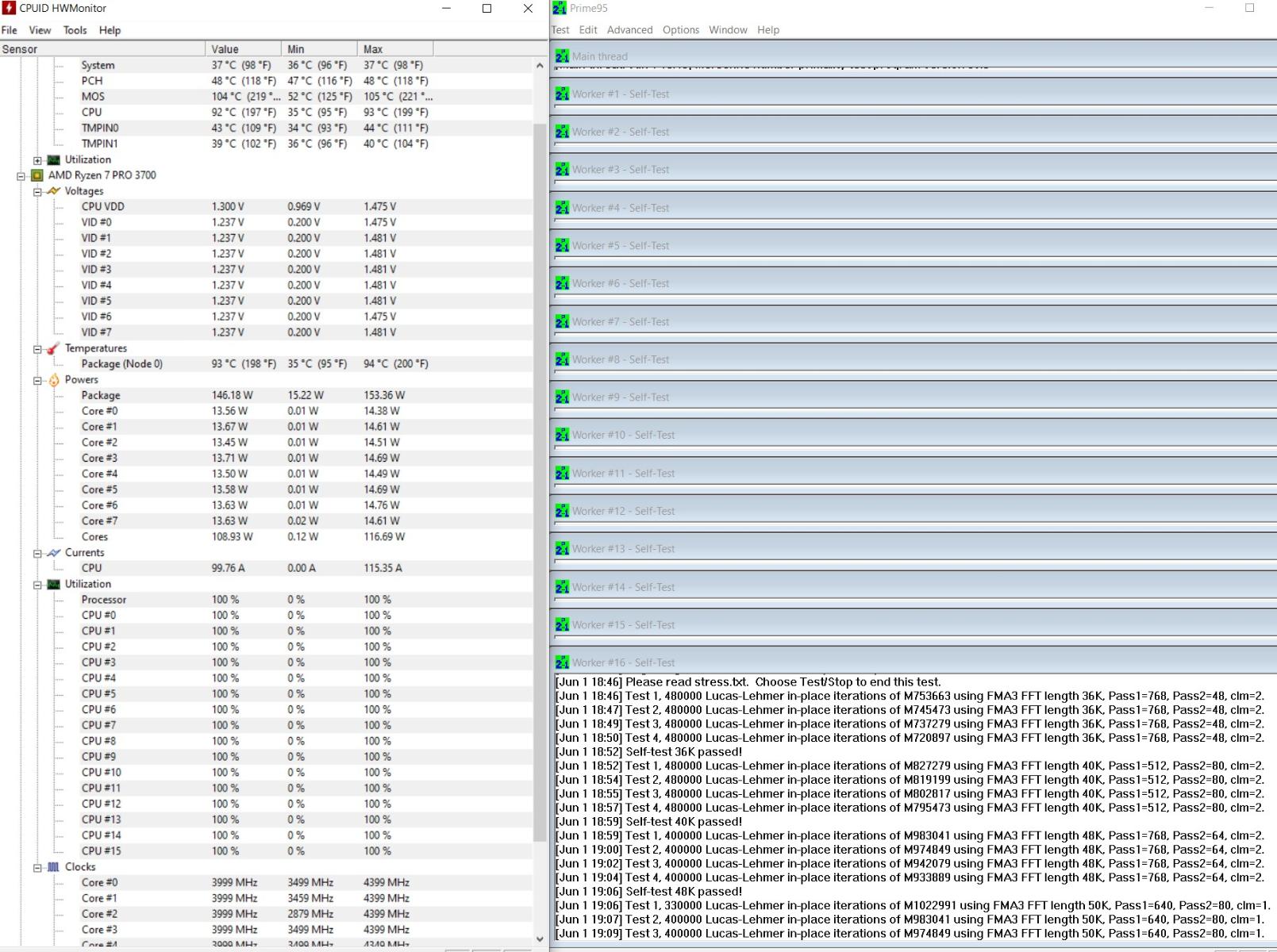

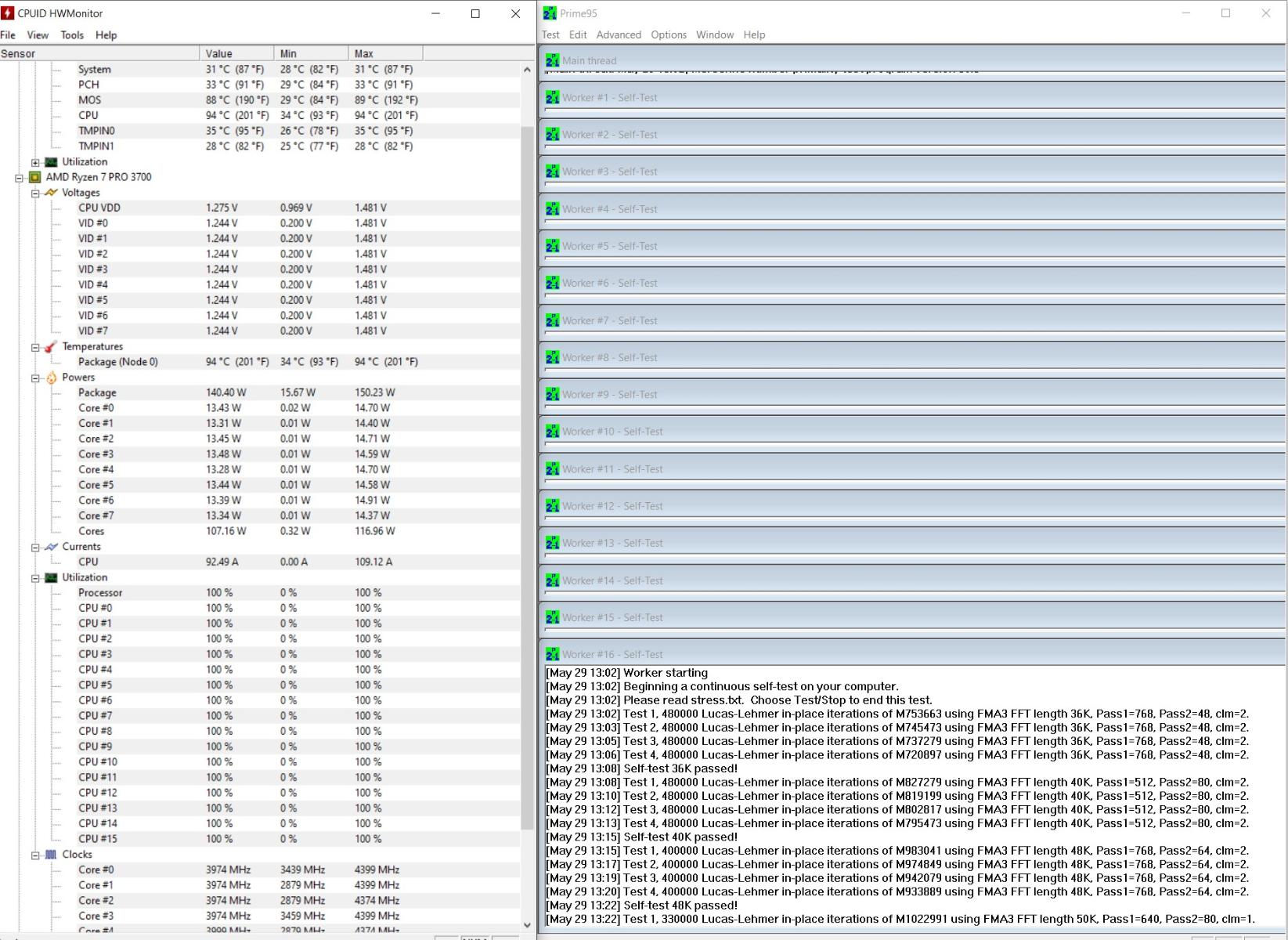

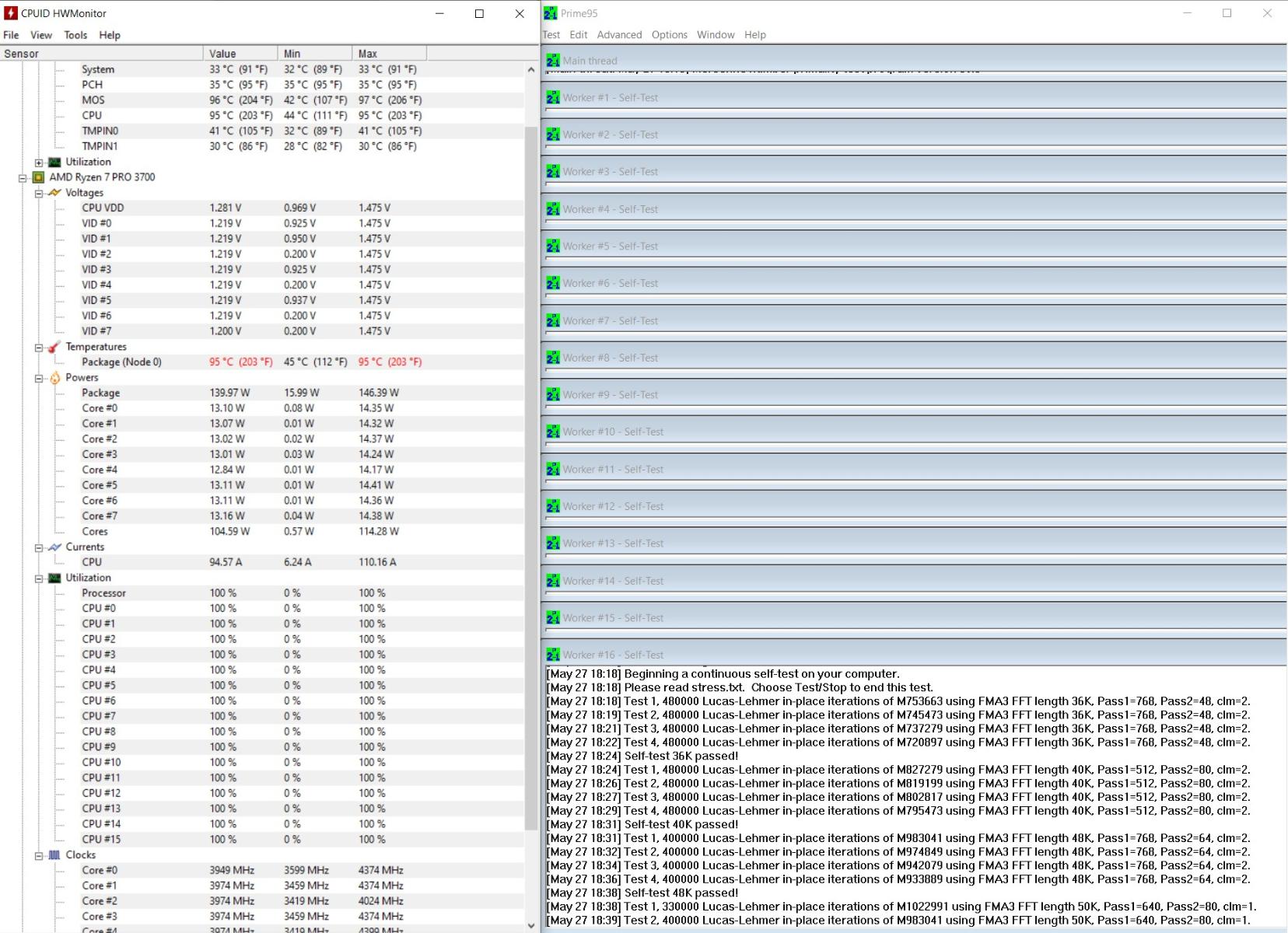

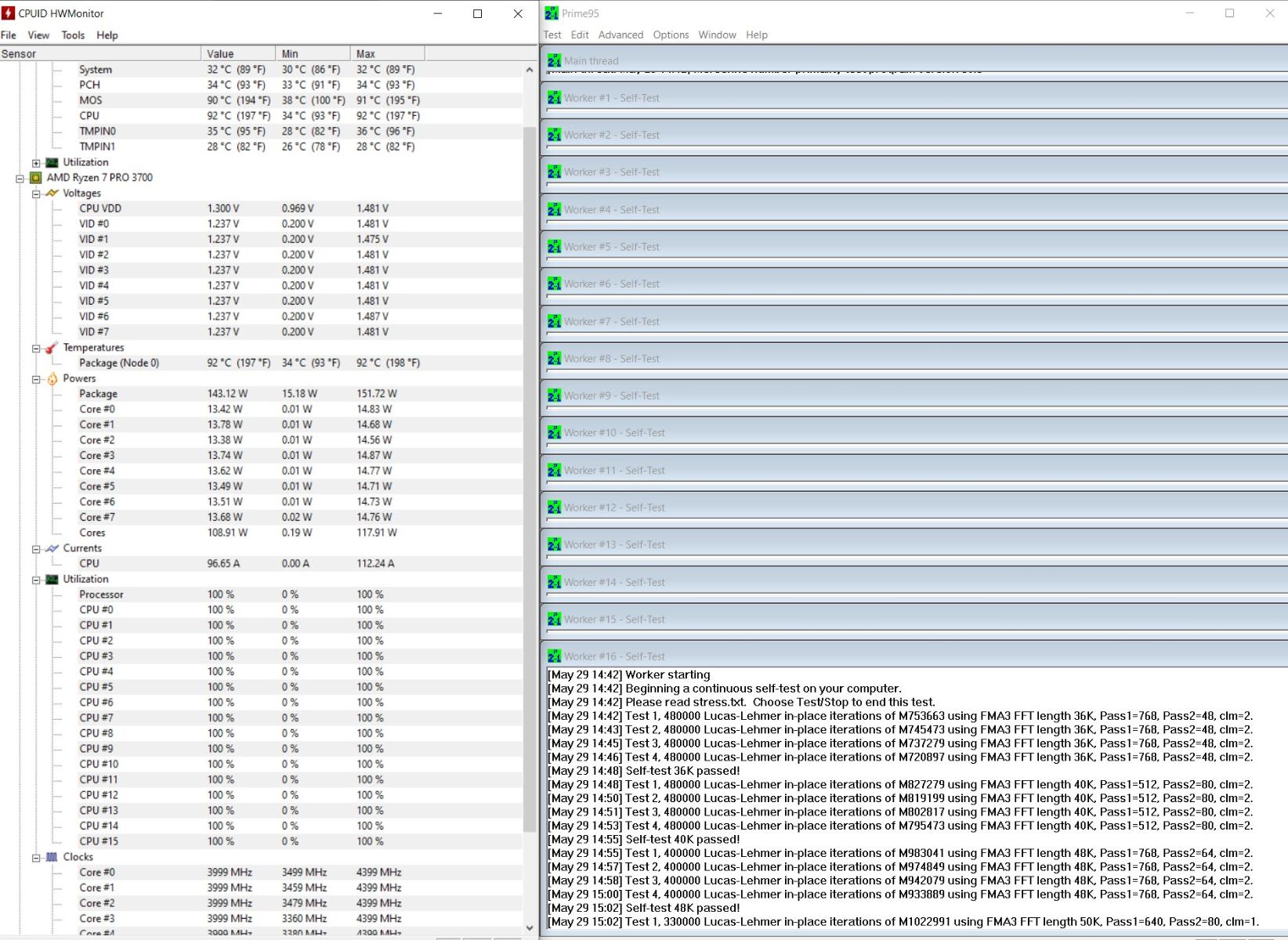

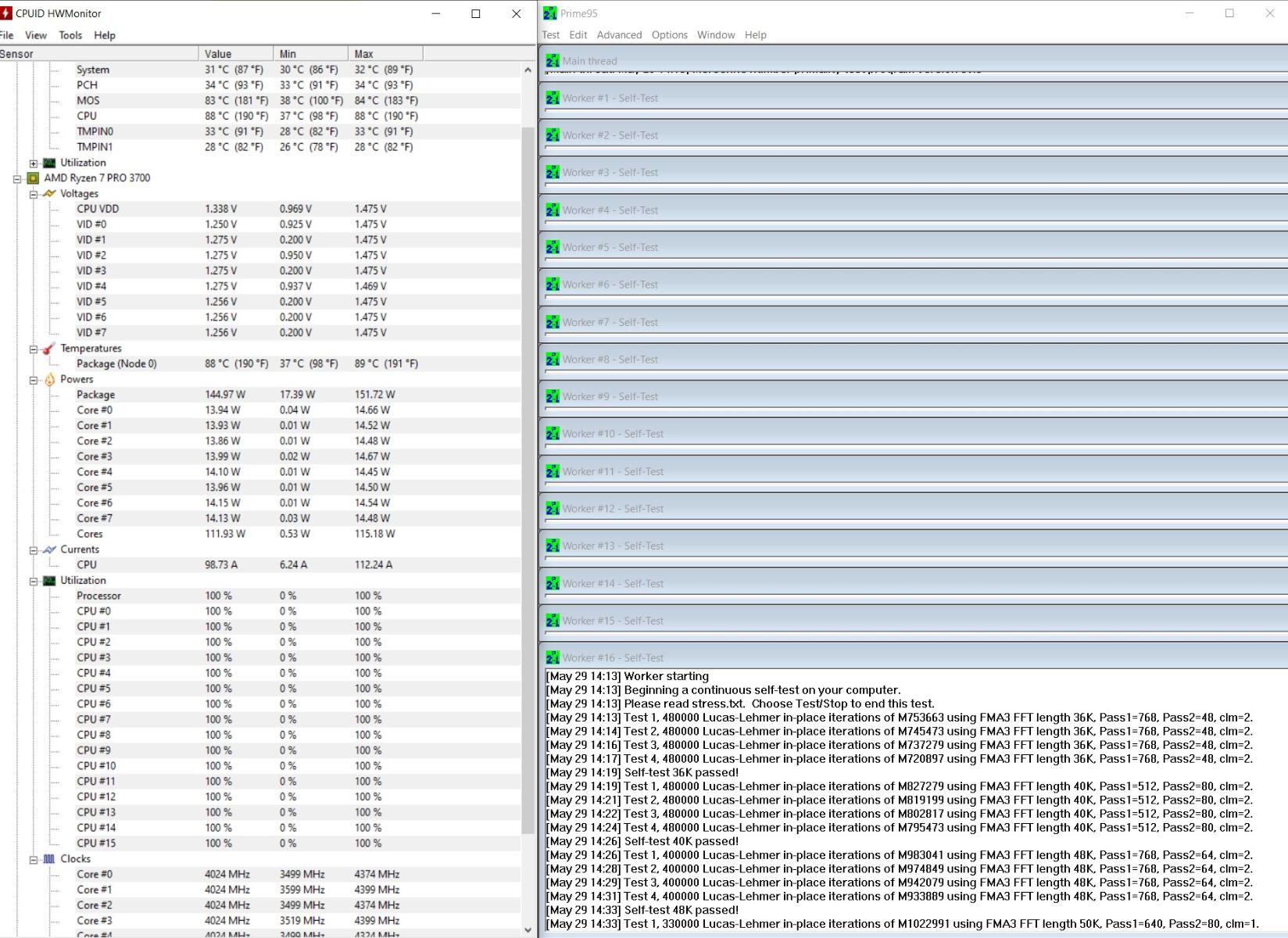

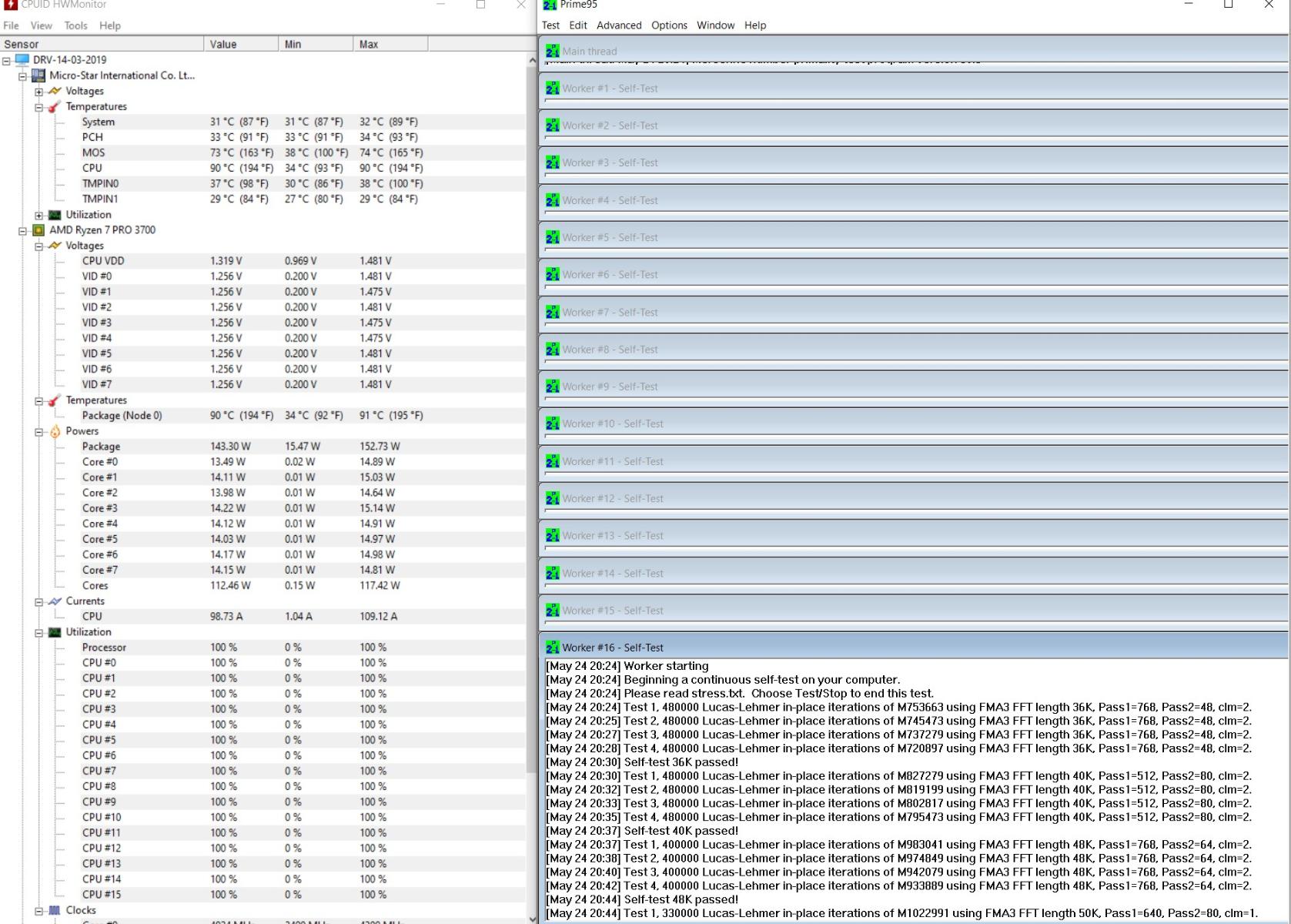

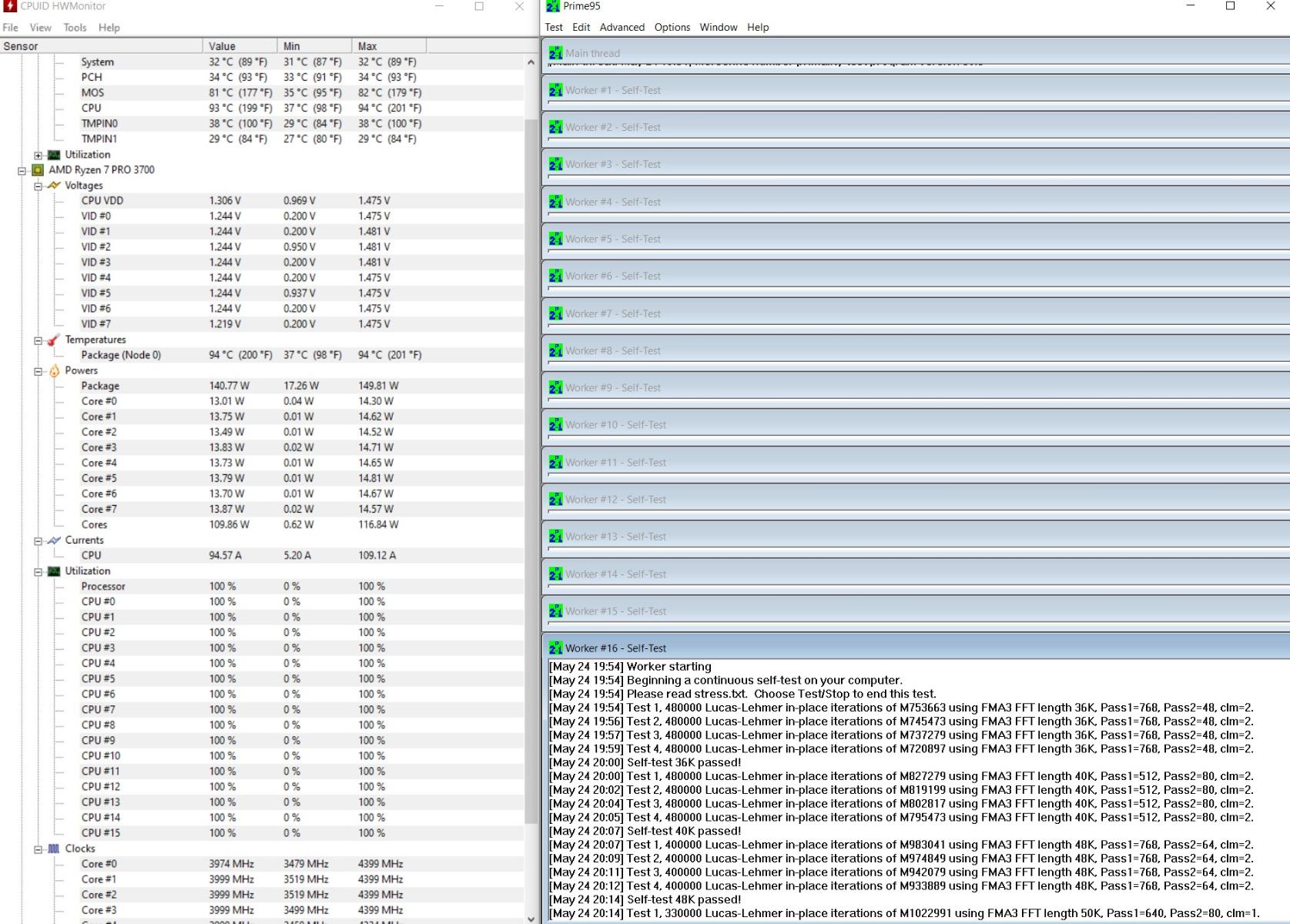

Prime95 30.5 (Small FFT,150Вт) - 20 мин прогон при максимальной нагрузке : на максимальных оборотах вентилятора, 900 об/мин (если возможно без сваливания в тротлинг)

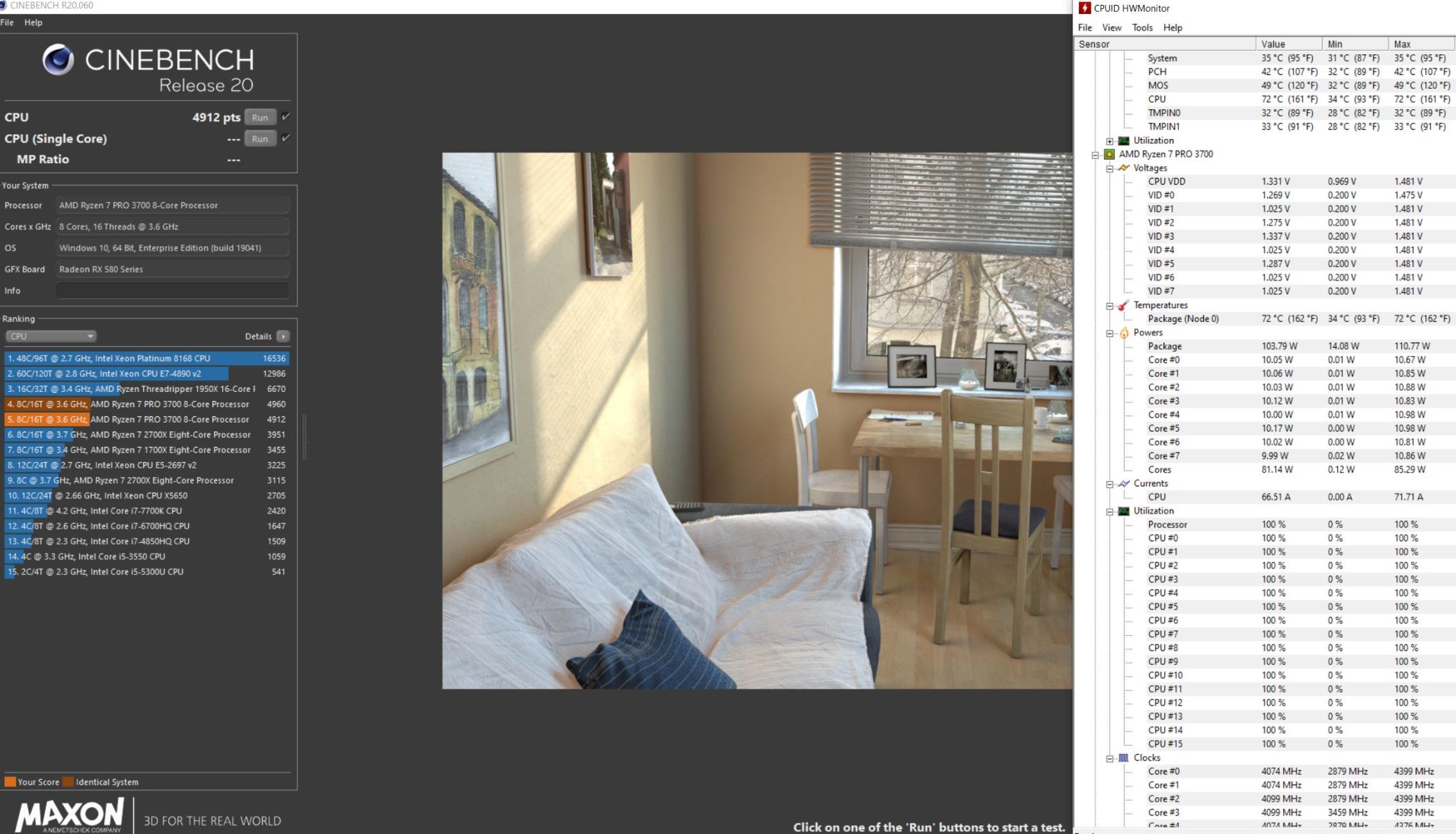

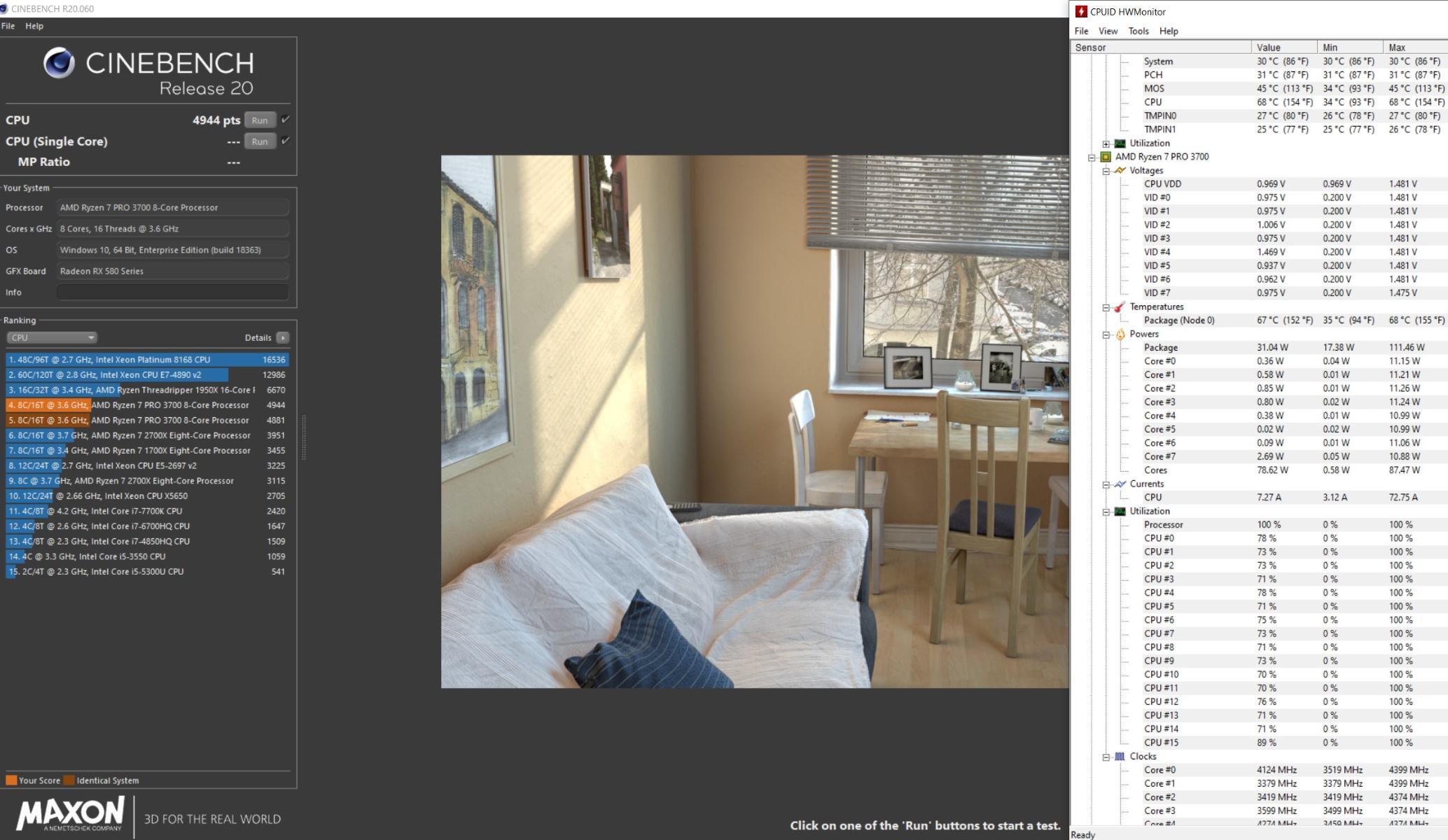

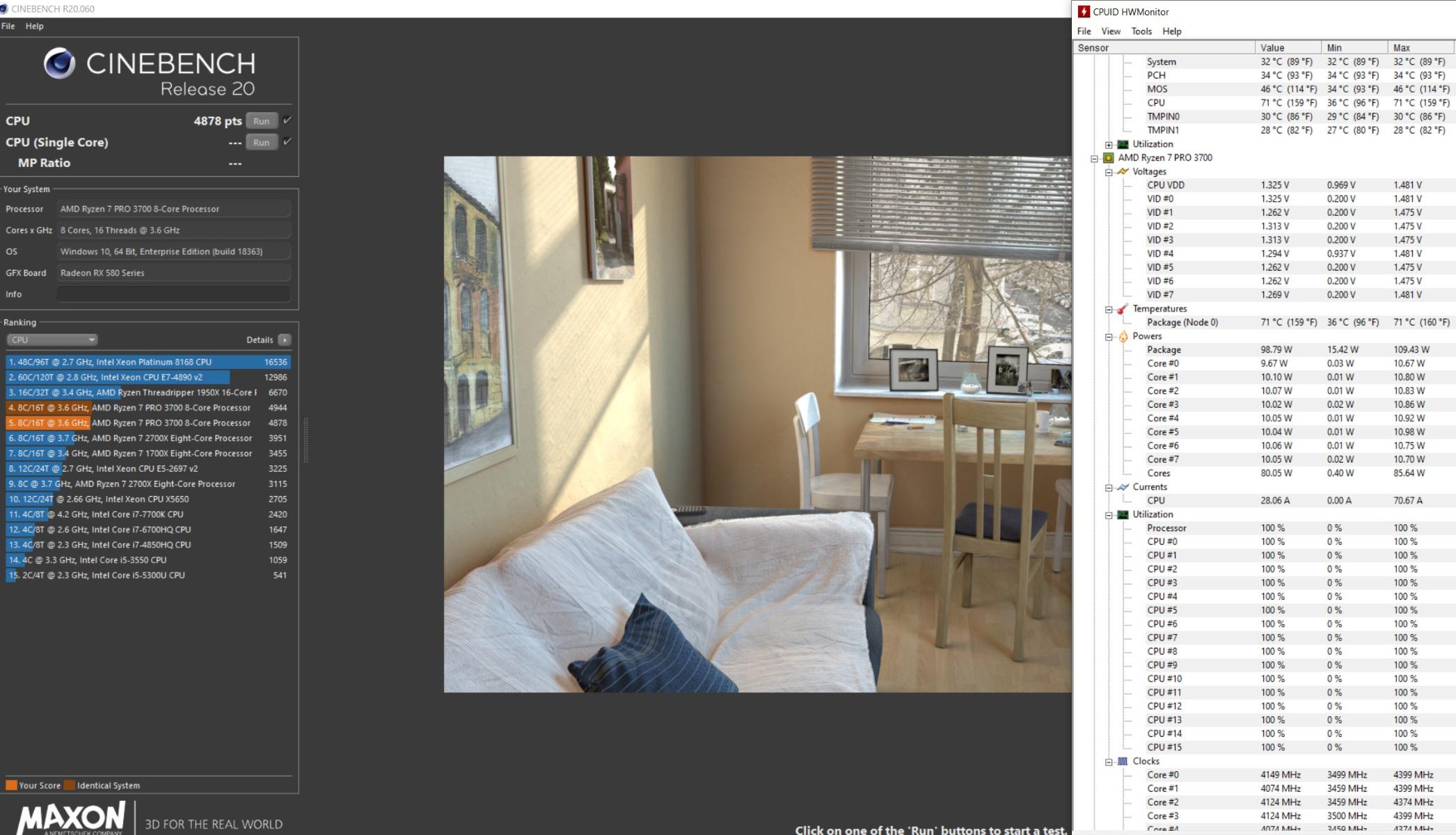

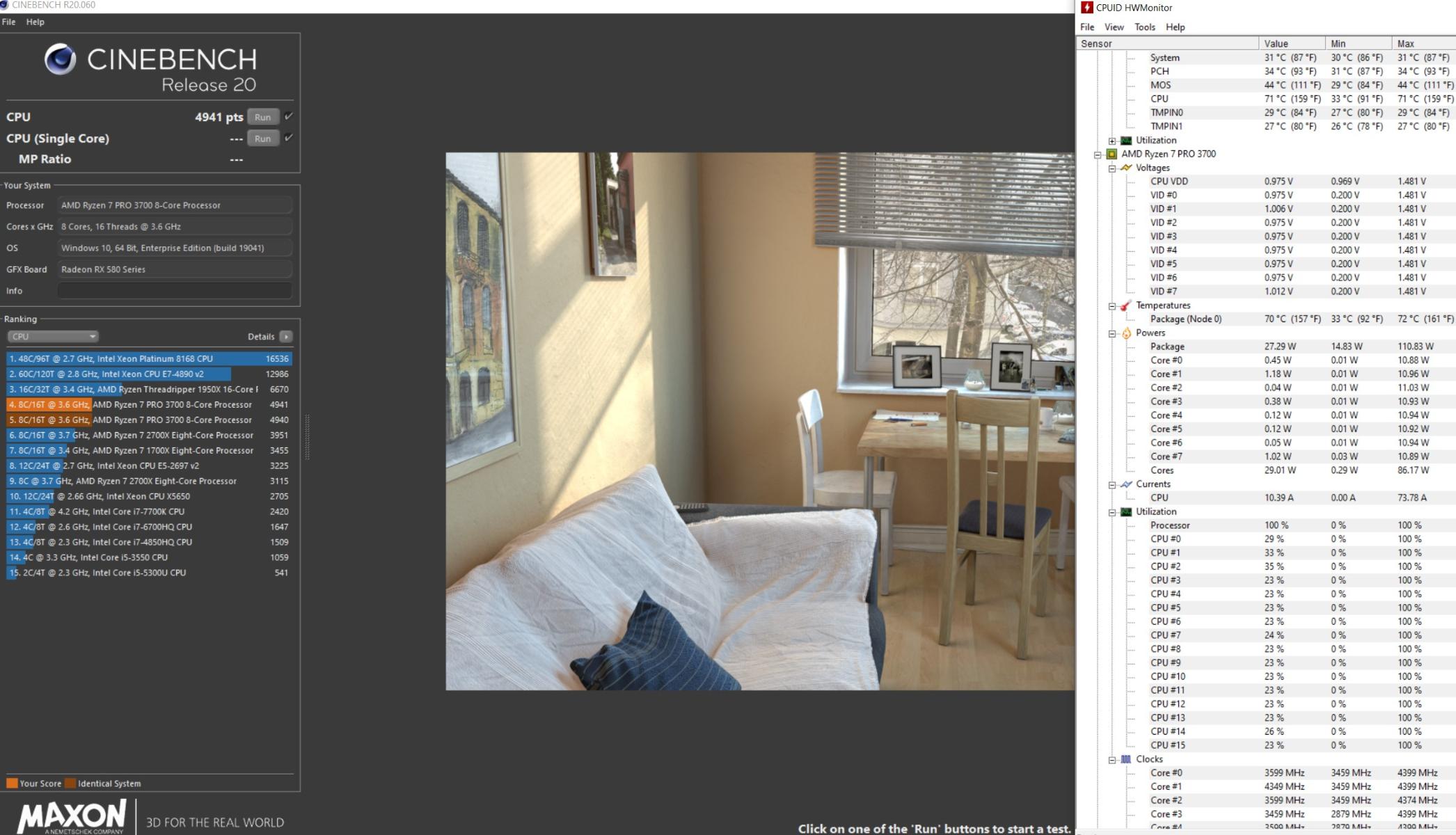

Cinebench R20 (имитация рендера, нагрузка - 110-115Вт) - делались 3 прогона - на максимальных оборотах, на 900 об/мин и на самых минимально возможных.

ForHonor (Uplay) - кампания за Рыцарей, первая и вторая миссии

Установка и тестирование

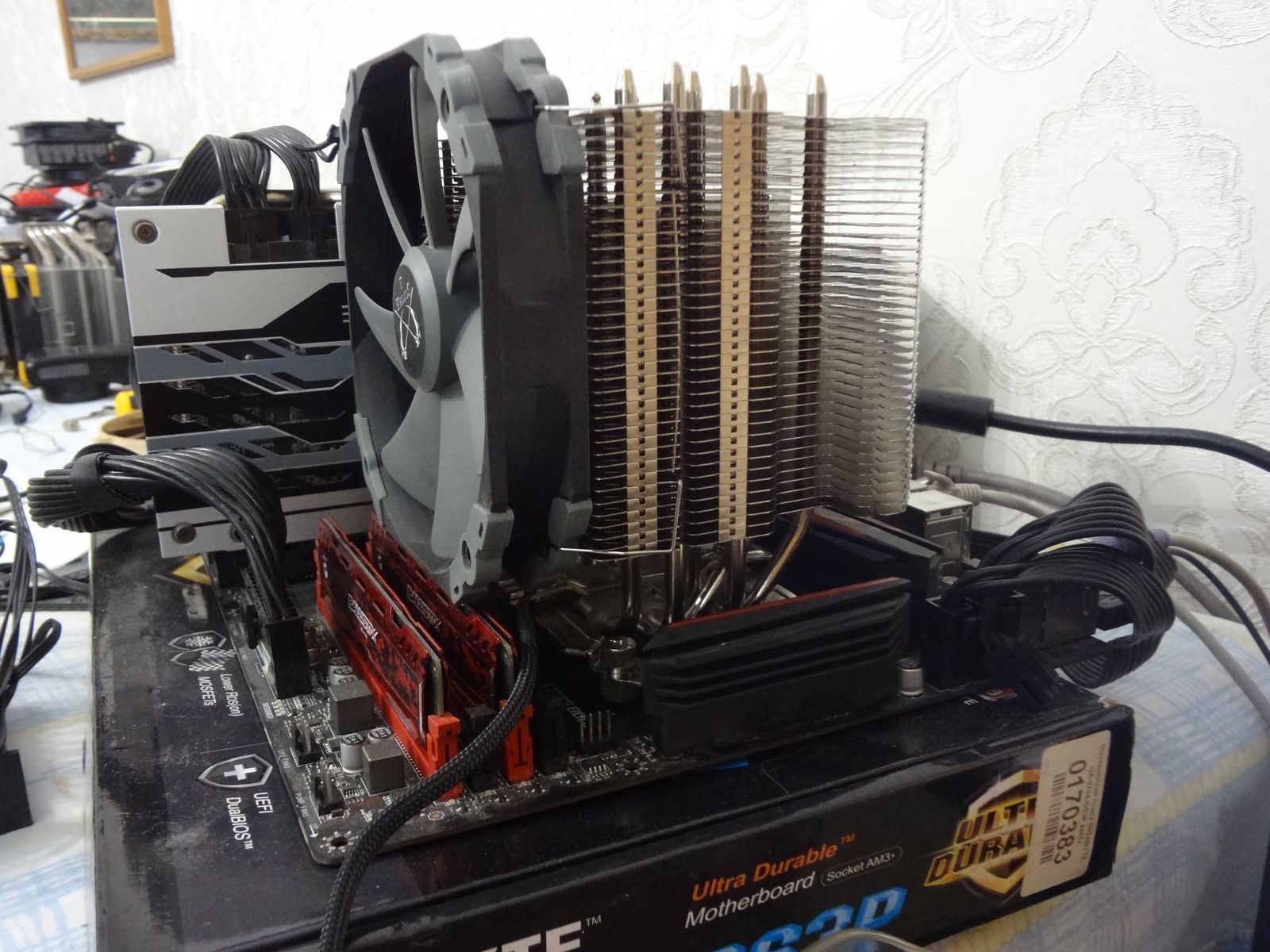

И первым на горячий помост поднимается Mugen Infinity

Кулер крепится клипсами к стандартному креплению АМД. И только в одном положении. Если нужно установить 4 модуля ОЗУ - лучше делать это до установки кулера. Установить модули с высокими радиаторами не получится.

Как видно - прижим у кулера достаточно сильный и равномерный.

Следующим поднимается Ice Blade Pro

Установка проводилась на крепление для Люцифера/Ледяного клинка вер.2 . Качество заводского крепления - на 3- .

Прижим - посредственный (крепление требует доработки).

Третьим поднимается IH-4500+

Установка проводилась на крепление Термалрайт. Кулер ограничивает доступ в первый слот для ОЗУ с высокими радиаторами.

Правильно подобранная синяя подсветка даёт -20°С для процессора !

Как видно по отпечатку, в работе фактически участвуют только 3 теплотрубки из 5.

Прижим у кулера достаточно сильный, но снимать его весьма проблематично.

Четвертым поднимается Mugen 5

Кулер не конфликтует с ОЗУ, имеет очень простую и быструю установку на крепление.

Подсветка питается от 12В и управляется фирменными утилитами МП (использовалась Mystic Lights 3, режим - "Температура процессора" ). Подсветка достаточно качественная (хотя диоды на вентиляторе видны).

Да, глаза вас не обманывают - перед нами горбатый японец...Зато с подсветкой...

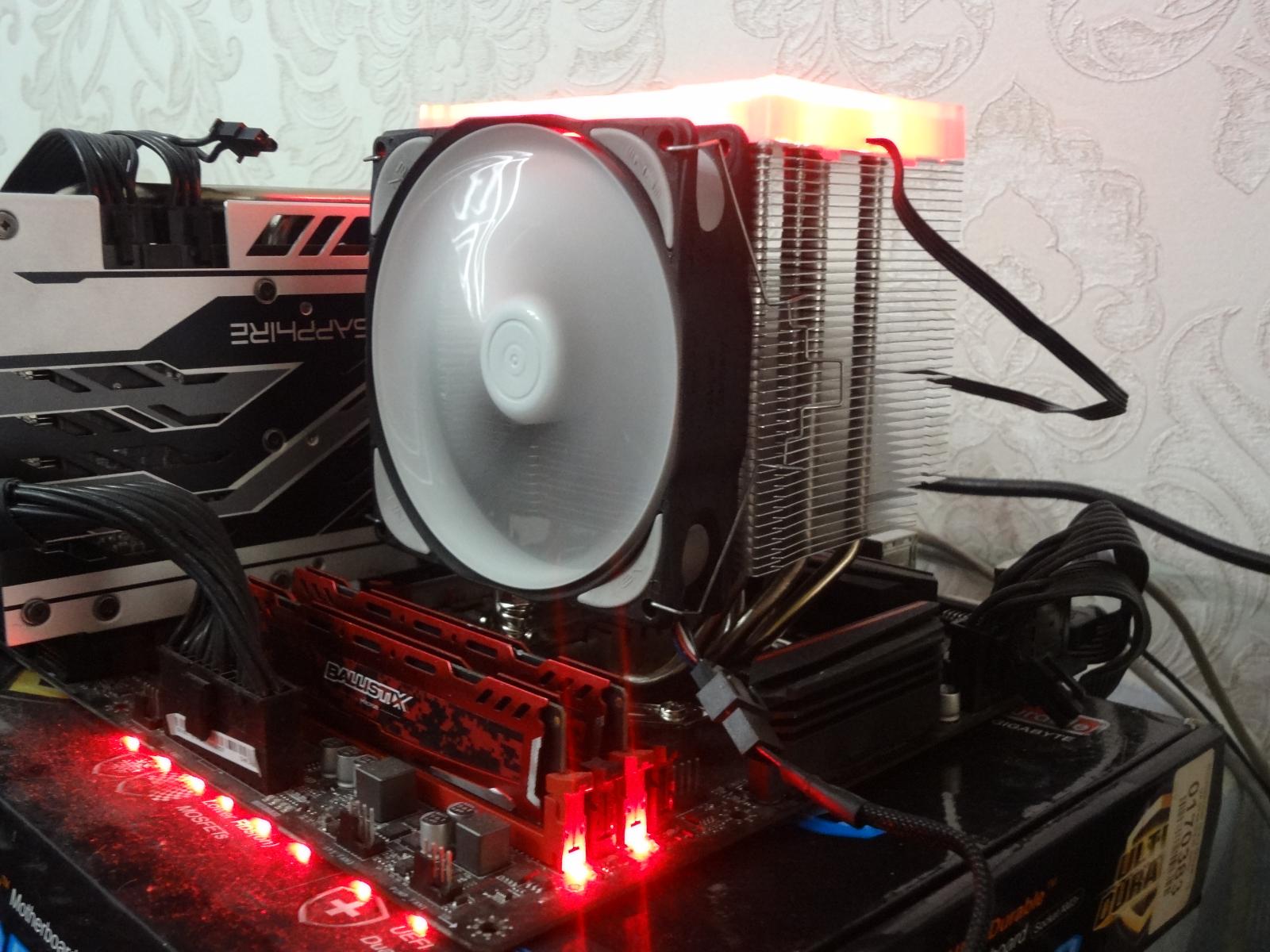

И последним на "прохладное местечко" поднимается Люцифер

Немаленький кулер. Своим вентилятором он перекрывает 2 слота ОЗУ, но вентилятор можно приподнять, хотя об установке модулей с высокими радиаторами придется забыть.

В "режиме рендера" Старая Гвардия отстала от "молодежи" всего-лишь на 2°C, как на 900 об/мин, так и на максимальных оборотах.

Единственным серьезным соперником для Люцифера мог бы стать Мьюген 5, но его возможности были загублены горбатым основанием. В целом все ветераны выступили в этом тестировании весьма достойно, особенно с учетом их возраста, но особенно удивил своей прытью Ледяной Молот - кулер с самым маленьким радиатором из всех участников тестирования.

А вот и наш "чертик из табакерки". На кулерах Мьюген 5 и Ледяном клинке эффект от замены вентиляторов оказался... нулевым.

В целом, старые кулеры еще можно рассматривать как бюджетную замену новым моделям, особенно в бюджетные игровые ПК с процессорами 6/12 и 8/16 - на Zen,Zen+,Intel Xeon,Zen2,Core i 8-11 поколений.

Вместо итогов

Scythe Mugen Infinity - несмотря на прошедшие 15 лет, этот ветеран все еще способен охлаждать современные процессоры 6/12 и 8/16.Главное - это подобрать к нему вентилятор. Лучше всего он начинает работать, когда на него устанавливают два "давителя", вместо двух "мельниц". Обороты тоже имеют значение.

Scythe Mugen 5 TUF Gaming Alliance - если компания устранит новую "фичу" у нового поколения в виде горба, то у нее получится достойный наследник Инфинити и серьезный соперник для Люцифера / АРО. Причем кулер совместим с большинством корпусов, из-за своих небольших размеров. Имеет хороший задел, как кулер для разгона, но из-за горба пока применить нельзя. Особенно ввиду его негуманной розничной цены, в сравнении с Люцифером.

IceHammer IH-4500+ - недооцененный, но весьма интересный кулер, который имеет право на жизнь в современных бюджетных сборках. Если использовать с креплением Термалрайт, то подошву кулера можно немного доработать - устранить щели м/у теплотрубками и основанием при помощи термоклея (АлСил). (автор этого еще не делал)

Deepcool IceBlade Pro - если он у вас есть и ваш компьютер чисто для игр/интернет-серфинга, то вам нет смысла менять своего бюджетного китайца на другого бюджетного китайца.

Deepcool Lucifer v2 - если он у вас есть, то другие кулеры вам не понадобятся, только если вы не захотите перенести свой ПК в SFF. На текущий момент - один из самых производительных кулеров на рынке. А с учетом его цены - почти bestbuy. Показывает прекрасные результаты с вентиляторами Scythe Kaze Flex 140PWM (KF1425FD18-P)

Свои вопросы и замечания пишите в комментариях.
