Воздушное охлаждение. Дёшево и сердито.
реклама
Итак, конфигурация моего компьютера:
Intel Pentium 4 3 Hhz (Prescott) Socket 478, боксовое охлаждение, АлСил-3.
Asus P4P800 VM
768 Mb оперативной памяти M.Tec (256+512) DDR SDRAM PC 3200
AGP Ati RadeOn 9600 pro 256Mb DDR Sapphire Advantage ret 398/446@446/461
Hdd: 80Gb Seagate Barracuda ST380011A
DVD/СD-rom Toshiba ODD-DVD SD-R5272
PCI Creative SB Live 5.1
PCI модем Genius 56K GM56PCI-LA K56Flex V.90
Корпус – ATX 2.03 Miditower AX-29S со встроенным блоком питания Qick Case 300W
WindowsXP SP 2
Из приведенной конфигурации сразу в глаза бросается процессор. Если бы его пристроить в тепловентилятор, которым я пытался согреться в минувшую зиму, в качестве нагревательного элемента и вдобавок к этому разогнать…
Начал я с того, что приобрел на радиорынке три корпусных кулера 80х80 за 30руб. Установил их в следующем порядке:
- задняя стенка – выдув
- над процессором – поток воздуха сверху вниз
- под приводом – поток воздуха на оперативную память u.a.
Данная схема установки не привела к положительному эффекту и механизм её действия сводился к циркуляции нагретого воздуха внутри корпуса.
Затем, от предыдущей схемы остался кулер на задней стенке. Под приводом я удалил две декоративных панели и установил туда два кулера 80х80мм на вдув. В системном блоке наметилась тенденция к снижению температуры, но шум оказался довольно неприятным, что наиболее сильно было заметно в ночные часы.
В дальнейшем, два кулера на передней стенке я заменил одним 120х120мм Gembird за 80 руб. на вдув. Для этого пришлось удалить последнюю, третью декоративную панель пятидюймового отсека. Системный блок перестал шуметь, как старый холодильник, а на ощупь заметно похолодел. Боковая стенка, в месте проекции процессора, со стороны материнской платы была едва ощутимо теплой. Это была победа! В подтверждения моих слов скриншот с показателями датчиков.
скриншот 1
Скриншот я сделал спустя 10 мин после запуска компьютера и его простоя. Кроме того, был апрель. Отопительный сезон закончился и в комнате было прохладно, 19-21 по Цельсию. Поэтому победа оказалась относительной только к осеннее – зимнему периоду. Несмотря на это, под нагрузкой, процессор разогревался до 56-59 градусов, но после окончания игровых и прочих тридемарковых тестов через 5-7 мин возвращался к стартовым параметрам. Температура материнской платы колебалась от 24 до 28-30 градусов, жесткий диск – 28 – 35 градусов по Цельсию, при закрытом системном блоке.
Теперь шум меня не отвлекал, за температуру процессора я не волновался, но… приближалось лето. Кроме того, вышла игра TES IV Oblivion и мне пришлось разогнать видеокарту. Поэтому я приобрел еще один Gembird 120x120мм за те же самые 80 руб.
Перед описанием своих дальнейших действий, по установке пока что последнего кулера, я сделаю небольшое отступление.
Когда я приобретал свою систему, то знал, что есть такая вещь, как компьютер, что указателем управляют с помощью мышки, а на клавиатуре набирают текст. Железо мне подбирал друг и на момент выбора системного блока я руководствовался исключительно эстетической стороной дела.
Прошло некоторое время и я задумался, куда установить ещё один 120 мм кулер. На заднюю стенку он не вписывался по габаритам. Оставалась только боковая стенка напротив процессора, куда я его и установил. Разметил, просверлил. Первоначально использовал сверло диаметром 4.5мм, что идеально подходит для выполнения отверстий для крепления кулера, штатными винтами из комплекта. Для создания вентиляционных отверстий, данный диаметр оказался непригоден. Тогда было использовано сверло 8.5мм. Размер отверстий достаточный, но загвоздка в том, что сверло такого диаметра рвет металл стенки даже на малых оборотах, поэтому края получились неровными. Для удобства монтажа боковой стенки на законное место, сделал небольшой удлинитель (34 см) на основе переходника, входящего в комплект Zalman ZM-F1. Переходник представлял из себя 3-пиновый штекер и 3х-контактное гнездо, соединенные между собой пятисантиметровым проводом, со впаенным в средний провод резистором, за счет которого при использовании переходника, кулер работал на 1700 оборотов, в тихом режиме. Резистор я удалил, и удлинил провод. В итоге получился вот такой удлинитель ,который подключается к материнской плате, а к нему боковой кулер.
(кликните по картинке для увеличения)

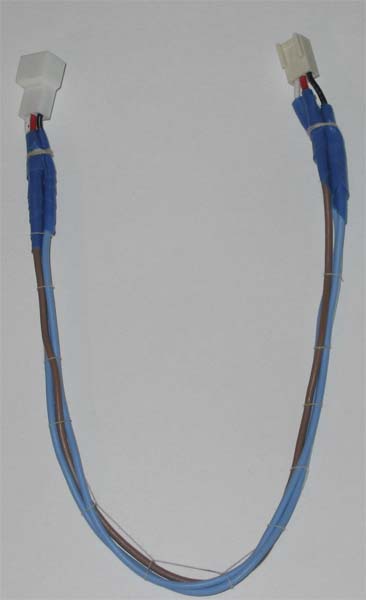

преходник
Теперь с помощью 120 мм кулера который работает на 2000 оборотов на выдув, отводилось тепло от видеокарты и всей нижней части системного блока.
(кликните по картинке для увеличения)

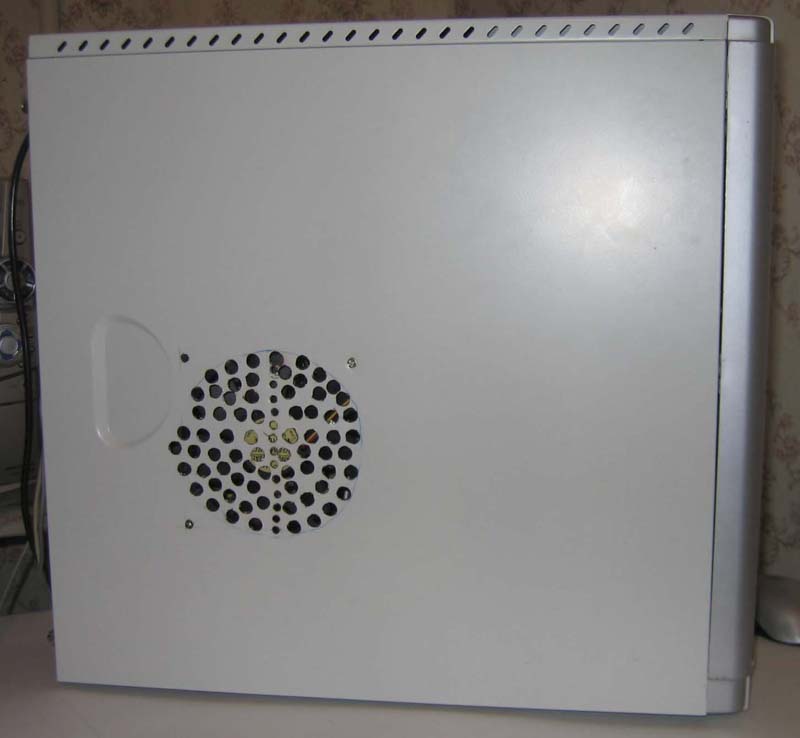

правая панель
(кликните по картинке для увеличения)

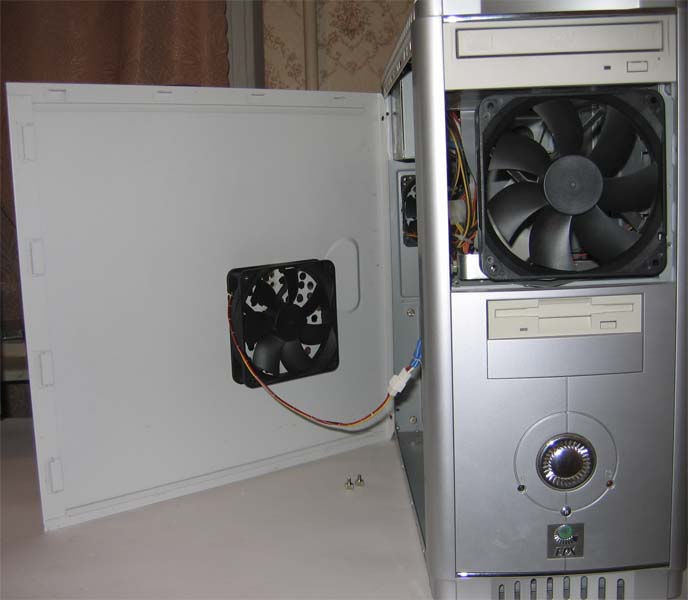

3 кулера
(кликните по картинке для увеличения)

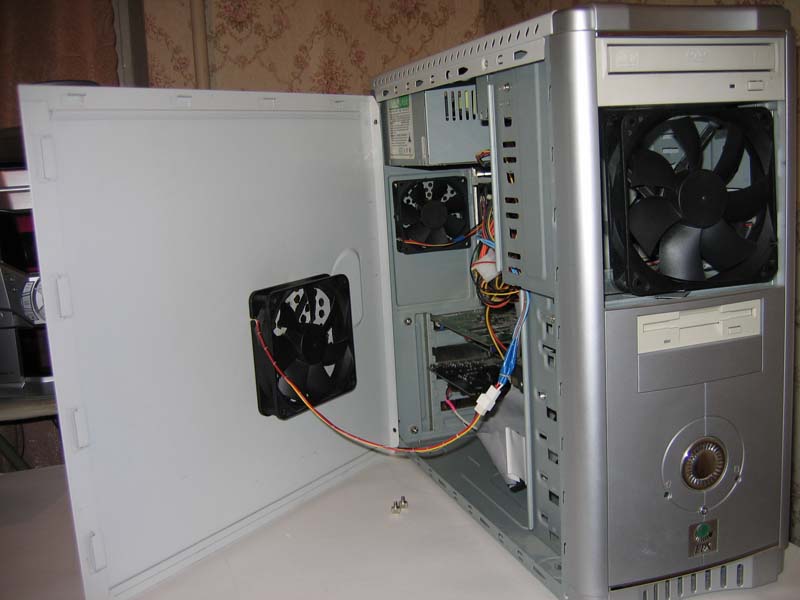

3 кулера 2
(кликните по картинке для увеличения)

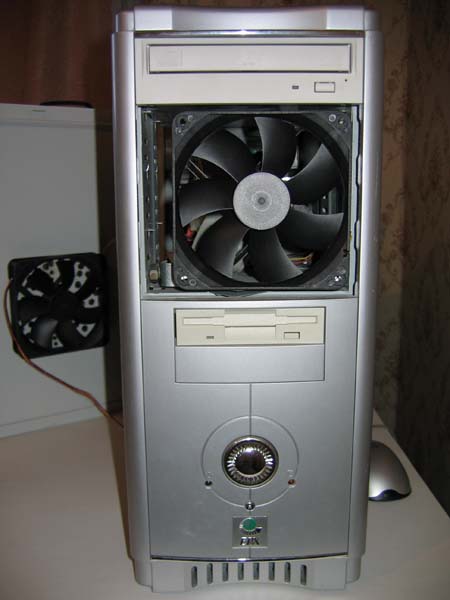

передняя панель
Кулер на передней стенке работает на вдув. Подключен к шлейфу без переходников. Работает тихо. Предполагаю, что он крутится на 1500 оборотов или меньше, потому что шум от него, значительно тише, чем от бокового.
Кулер на задней стенке 80х80мм – на выдув. Подключен к шлейфу.
В итоге я добился снижения температуры; процессора во время простоя, материнской платы вообще, стабильности работы видеокарты при разгоне. Следует отметить, что показания датчиков напрямую зависят от комнатной температуры.
Так, в марте, при комнатной температуре около +22 наблюдается следующая картина:
скриншот 2
В июне, при комнатной температуре +29 +31, наблюдаются следующие значения с датчиков сразу после загрузки ОС:
скриншот 3
В дальнейшем, все показатели в простое имеют колебания в пределах 1-2 градусов, кроме жесткого диска, который разогревается до 38 градусов.
Возникли и некоторые недостатки. Подобная установка кулеров приводит к довольно быстрому запылению системного блока, ребристый радиатор процессора забивается пылью и периодичностью раз в месяц приходиться его снимать и прочищать от пыли. В принципе, это не составляет особой проблемы. Системный блок установлен рядом с письменным столом и раз в месяц извлечь его оттуда не представляет особого труда, но с приобретением стола для компьютера это доставит несколько неприятных минут при подключении монитора, клавиатуры, колонок и пр.. Занято два свободных шлейфа от блока питания, соответственно - минус два устройства. 120мм кулер на передней стенке занимает три отсека – невозможность установки аэрогейта или чего-то подобного, предназначенного для пятидюймового отсека. Таким образом, есть над чем работать.
P.s. в качестве нагрузочных тестов я использовал 3DMark03, Oblivion IV, перекодировку видео с помощью AutoGK и Clone DVD. Иные программы, которые тем или иным образом нагружают процессор и всю систему в целом я не использую.
