Что внутри сетевого фильтра?
реклама
Вернее так назывался удлинитель на 7 метров с 6 розетками.
Включается он в бытовую сеть, так что он вполне сетевой.
Сегодня стало интересно, насколько же он фильтр.
Устройство было безжалостно разобрано.

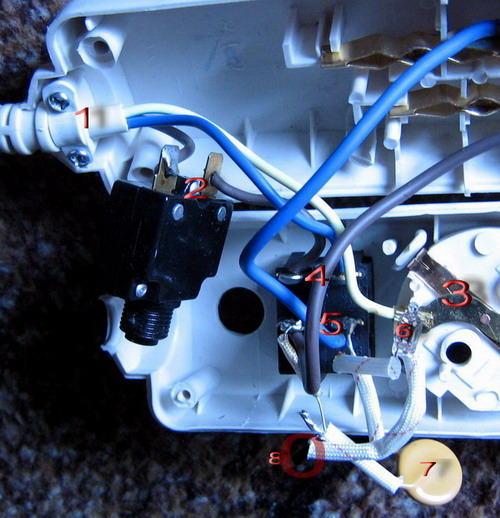

После вывинчивания восьми винтов открылись недра:
Из входа 1 выходят три провода. Один из них идет к 3, к земле.
Второй это минус, он идет на вход 4 выключателя. Оставшийся плюс через
предохранитель 2 также идет к выключателю.
С выхода выключателя 5 два провода идут к розеткам. Параллельно выходу 5 я подключен сетевой фильтр.
Он просто потрясает воображение, целых три детали! Я опознал ?светодиод? 6, катушку индуктивности 7 и некий элемент 8.
Элемент 8 крупным планом:

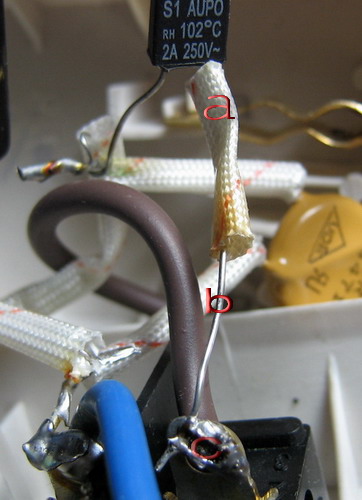

Кроме невероятного по качеству фильтра хочется отметить качество сборки:
Использование высококачественного проводника b, великолепная изоляция a и аккуратная высококачественная пайка с - все это надолго запомнится дерзнувшим взглянуть в недра мироздания.
Вот такой он, сетевой "фильтр".
Обсуждение и осуждение на:
https://forums.overclockers.ru/viewtopic.php?t=130313
