LC метр на коленке

30 марта 2010, вторник 00:05
В Интернете много схем для изготовления дома LC метра (прибор для измерения емкости конденсаторов и индуктивности катушек). Также, почти в любом магазине электроники можно купить уже готовый измеритель. Но, первый вариант требует как минимум умения и возможность прошивать микроконтроллер, а второй вариант наличие 50 или более лишних долларов в кошельке. В моем городе оказалось проблематично купить готовый LC метр. Но мне повезло, я скачал с форума vrtp.ru архив с программой Zmeter и описанием.

http://narod.ru/disk/11569418000/Zmeter.zip.html

С помощью пары резисторов и программы можно за час собрать измеритель комплексного сопротивления на базе ПК, к тому же программа достаточно точно показывает ESR электролитических конденсаторов. По-моему вещь нужная, а если сопоставить ее затрачиваемым ресурсам, то могу сказать – лучше схемы LC метра чем эта, я пока не видел. Собирается за час с травлением платы, настраивается за пару минут, затрат на комплектующие практически нету. Все подробности сборки и настройки программы лежат в архиве. У меня заработало сразу. Резистор на балласт 16 ом, Резистор референс 46 ом, звуковая карта Audigy SE, аудиокабель и два штекера TRS.
Ниже фотографии и скриншоты измерений.
Устройсво в сборке

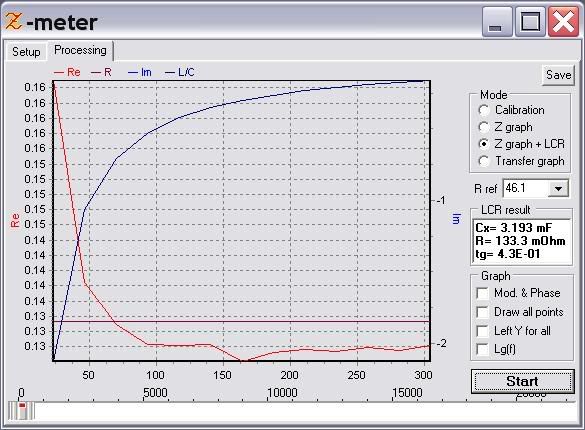

конденсатор на 3300мкФ, старенький



конденсатор на 22мкФ


конденсатор на 10нФ. Для маленьких емкостей частотный диапазон надо сдвинуть как можно выше

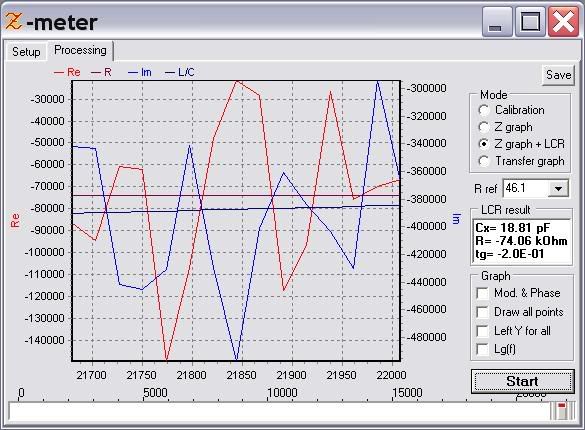

конденсатор на 22 пика. Мелочь ниже 10 пикофарад уже неустойчиво измеряется.


индуктивность из телевизора

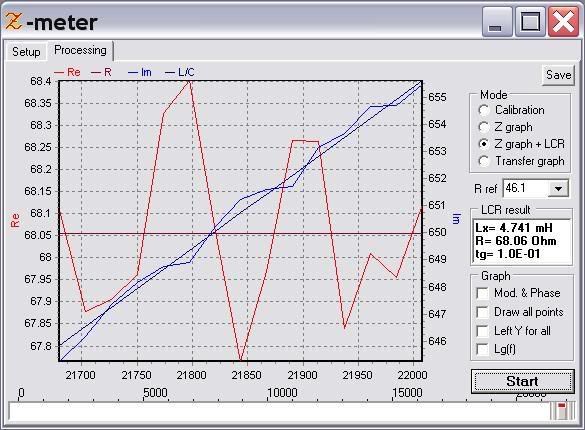

покупная индуктивность на 5uH

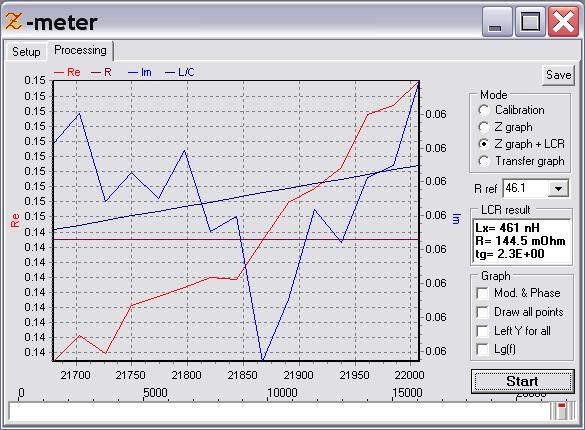

переменная индуктивность из радио.


Все что меньше 1uH можно соединить последовательно с индуктивностью на 10-20uH. Так думаю будет удобнее и надежнее измерять.

Всем успехов

Пы.Сы. Идея и схема не моя взято с vrtp.ru
