СНПЧ из капельницы (самый простой вариант)

СНПЧ из капельницы - самый простой вариант для самосбора.



После того как потек картридж СНПЧ и пробежав несколько форумов о принтерах, решил запостить более простую капсульную систему из капельниц нежели то, что встретил в нете.



СНПЧ собирается из капельницы предельно просто.



Вариант наподобие этого:

был отвергнут, слишком много усилий по герметизации лишних отверстий .



Поэтому берём и упрощаем до минимума и необходимость что либо герметизировать пропадает вовсе.



Итак приступим.



Необходимы 12 капельниц для шестицветника.

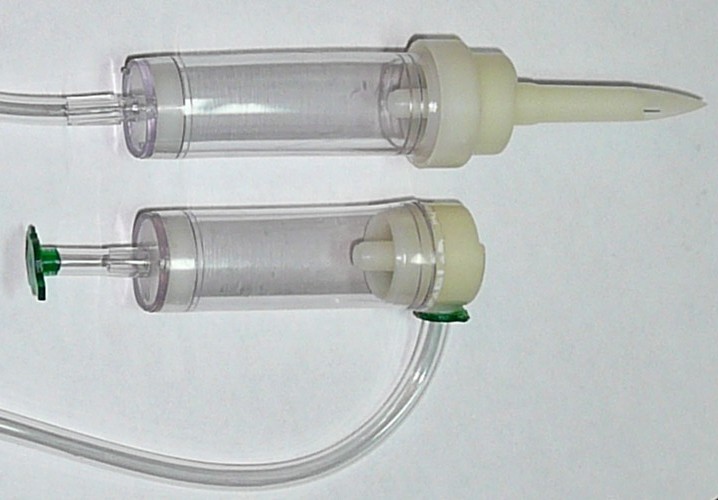

Из каплеобразователя с фильтром и делается капсула.



У одной емкости отрезаем верх (белую часть) у другой отрезаем донышко чуть выше фильтра (фильтр вытаскиваем).

И соединяем обе части. С хвостиков снимаем трубку, подрезаем их по размеру и одеваем трубку снова.
Всё предельно просто и понятно если взглянуть на фото:

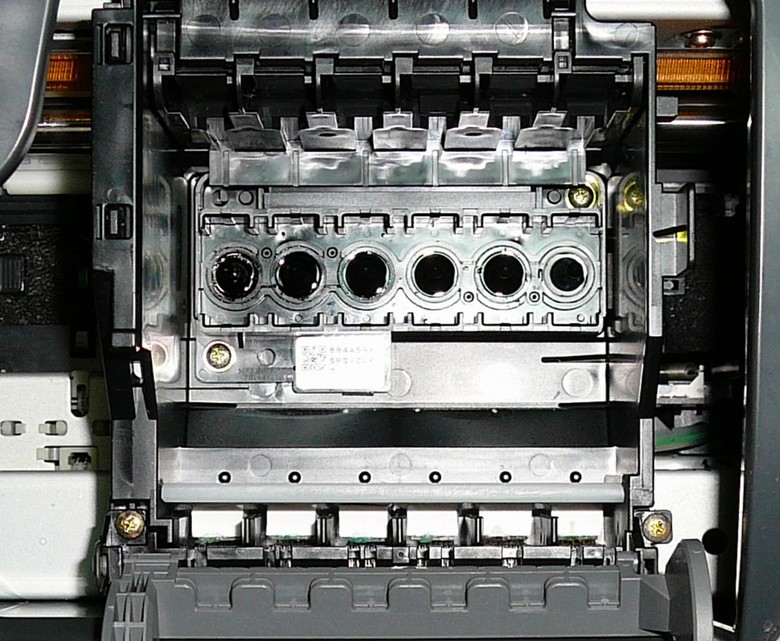

Диаметр трубки совпадает с диаметром штуцеров на БПГ. Подрезаем до нужного размера трубки.



В итоге получаем 6 капсул.







Получившиеся капсулы переворачиваем и с помощью шприца заполняем наполовину чернилами.

Переворачиваем и как только чернила подтекут к выходу, тут же одеваем на штуцер ПГ. Если чернила не стекают, то поднимаем доноры выше.















От оригинальной СНПЧ остаются только доноры с сосудом Мариотта, шлейфы, и авточипы.

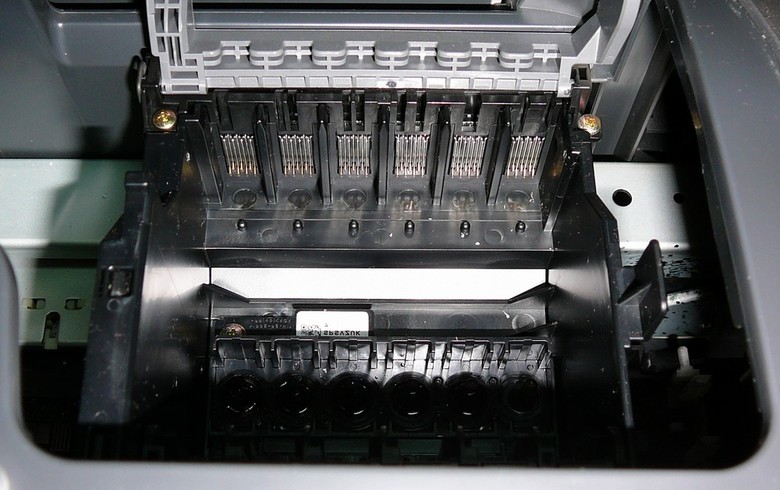

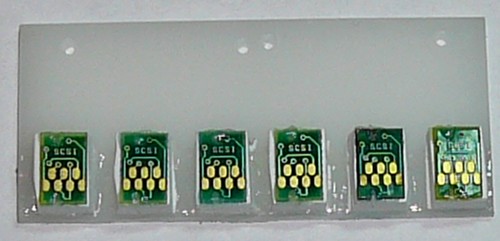

Авточипы приклеить на планку и вставляем в БПГ (для удержания планки можно использовать распорку).





Вполне бюджетный самосборный вариант капсульной СНПЧ с фильтрами, которые можно собрать за десяток минут.








Просто видео работы 220 картридж и 200 самодельные капсулы (особого отношения к описанному выше неимеет)

http://youtu.be/2D4MiIwby84
Спасибо за внимание !
