Проект Very Big Tower - Часть 2

Продолжение описание проекта Very Big Tower. В данной статье будет рассказано про установку системы жидкостного охлаждения и добавления нижнего отсека.

После создания основной платформы было решено интегрировать туда систему жидкостного охлаждения. Требования простые надёжность, бесшумность и высокая производительность.

Сначала была разработана схема.



Как вы уже заметили, в системе используются не совсем стандартные для компьютеров компоненты.

* Радиатор - алюминиевая батарея
* Помпа - циркулярный насос Willo * Индикатор потока - водомер, Украинского производства
* Теплоноситель - Тосол Felix.
* Вместимость - 6 литров
* Подключение теплообменников - параллельное



Сначала было приобретено два латунных коллектора, на 4 выхода. Вход ¾ дюйма и 4 полудюймовых выхода.



В панели было прорезано два отверстия. И коллекторы установлены следующим образом.





После примерки, на коллектор через ленту ФУМ были установлены шариковые краны, Итальянского производства.

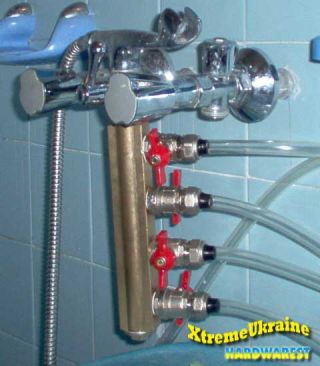

После монтажа коллектор был подключен к водопроводу, для проверки герметичности. В водопроводе давление 5кг, его вполне хватит для проверки коллектора на герметичность.



И уже проверенный и с кранами он был установлен в стойку. Но обнаружился нюанс, дырки были просверлены слишком высоко и установленные краны просто упрутся в материнскую плату.

Ругаясь, были просверлено ещё два отверстия.



Пришло время радиатора. В качестве радиатора было решено использовать алюминиевую батарею отопления. Эта идея возникла после прочтения статьи Clear66.

Вскоре была куплена алюминиевая батарея на 4 секции.



Которая была установлена сзади корпуса. Напротив 80мм отверстий под вентиляторы (про эти отверстия, было, сказало в первой части).

В батарею далее радиатор был вкручен вход и выход, а также кран для слива.



Как в любой системе жидкостного охлаждения должен быть насос. В проекте удачно расположился циркулярный насос Willo. Был собран так называемый «Насосный отсек»



Отсек был разборный и легко снимался. Сразу после насоса разместился водомер. Водомер выполнял функцию индикатора потока и сколько литров в час качает насос.



Насосный отсек отлично разместился под коллекторами.

Была начерчена линия на малярном скотче, для ровного монтажа.



По линии просверлены отверстия, в эти отверстия вставлены опоры и установлен насосный отсек...



После подключения питающего кабеля к насосу, пришло время тестировать систему. Первая заправка проходила без водоблоков и расширительного бачка. В качестве бачка была использована канистра с тосолом.


Два поливочных шланга были подключены к системе. Один к входу насосного отсека, а другой к выходному коллектору.


Вот что в итоге получилось.



Система запущена. Ура протечек нет.

После теста шланги были сняты. Вместо шлангов был установлен мост с расширительным бачком.



И система вновь заправлена.



Система вроде готова, но не было самого главного - водоблоков.

И тут же были заказаны водоблоки у Гектора.

Водоблоки серии EliteCool

Процессорный - EliteCool Triplex трехштуцерный, который представляет собой аналог Asetek WaterChill Antarctica

Чипсетный - Fx Cool II SE, обычная змейка. Для охлаждения чипсета его хватает с головой.

Водоблок для GPU - Fx Cool II SE с Г образным штуцером.

Каждый из водоблоков сделан из меди марки М1 и оснащены красивой акриловой крышкой.

Водоблоки были установлены и система заправлена.



После удачного тестирования, началось инсталлирование компьютера в стойку.



Конфигурация компьютера была следующая

Мтеринка Asus A7N8X Deluxe

Процессор AMD Athlon XP 2500+ Barton Core

Видеокарта NVIDIA GeForce4 Ti 4600 (128 Мб)

С охлаждением СВО справлялось очень хорошо. При комнатной температуре 35гр процессор был нагрет на 45гр, дельта 10гр.


Далее пришло время нижнего отсека. Была установлена платформа под вторую материнскую плату и контроллёр температур.





Но работа над нижним отсеком, на некоторое время была приостановлена.

Вскоре компьютер постигла обновка

Материнка Asus A8V Deluve rev.2.0

Процессор AMD Athlon 64 3000+ Venice

И видеокарта осталась прежней NVIDIA GeForce4 Ti 4600 (128 Мб)


И вид стойки стал такой



После длительной эксплуатации было решено заменить мост с расширительным бачком, на воздухоотделитель который выполнял функцию расширительного бачка и резервуар. Причиной этому стало несовершенство конструкции, воздух очень тяжело выводился и резервуар был слишком маленький. Через несколько месяцев эксплуатации, этот резервуар потёк.

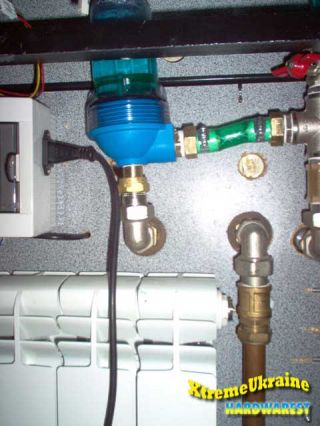

Была куплена колба фильтра воды и расширительный бак от «Таврии». Всё это установлено в систему на место моста с неудачным бачком.



В колбе была просверлена дырочка, в которую была вставлена шлангочка от капельницы. Через эту шлангочку выходил воздух из системы. Другой конец был вставлен в резервуар, на случай если переполнится расшерительный бак (воздухоотделитель).



В данной системе присутствует высокое напряжение ~220V и нужно было установить автоматику от короткого замыкания. Был куплен пластмассовый щиток на 4 автомата и в нём прорезаны отверстия для евро разъёмов для подключения блоков питания и мониторов.



В щиток успешно установлено 4 автомата, 10 ампер каждый.



Автоматы успешно подсвечены двумя светодиодами.



Для питания периферии, датчиков и других устройств был сделан пассивный бок питания из новенького Colorsit. Диодные сборки были заменены на более мощные, и вынесены за пределы корпуса блока питания, а там прижаты радиатором. Устанавливать фильтра не понадобилось, производитель оказался честным и установил их на заводе.



Немного о теплоносителе.

В данной системе используется тосол Felix.



Тосол проигрывает воде в теплопроводности, но он содержит ингибитор коррозии. С таким «салатом» металлов (чугун, латунь, медь, алюминий, сталь, никель) вода быстро поржавеет и станет, есть алюминиевый радиатор с водоблоками.

На этот бред что тосол ест металл есть простой ответ. Если бы тосол ел металл, то в машинах (учитывая такую агрессивную среду и высокую температуру) блоки цилиндров насквозь бы проело. И простой пример, в моей системе тосол бурлит второй год и никаких намёков на протечку, и сквозную коррозию НЕТ.


Продолжение: Часть 3
