Так оно или нет ?! изменилась ли ситуация с выходом новых чипсетов От АМД (740/760 и тд , также в сравнении со старым чипсетом GeForce 7025/ nForce630a) , способна ли бюджетная логика - раскачегарить процессор , как это умеют "Мамки" среднего ценнового диапозона (760/770/785)
Итак Мы знаем что , Максимальный разгон(он же стабильный и окончательный) нашего подопытного AMD Athlon II X3 425@Phenom II B25 triple core (мать Gigabyte 770MA-UD3 rev 2.0 Bios FKb ) 267*13.5 ,CPU Voltage 1.425 = @3600мгц , говоря больше это почти предел степинга С2 (@3700 МГц при 1.5v, @3800 МГц при 1.55v ), на котором основан процессор
средний разгон для X3 425 - 3.300Мгц-3.400Мгц- при CPU Voltage 1.38-1.400
Расмотрим две платы из бюждетного сегмента : ASUS M2N68-AM SE VS ASUS M2A74-AM SE , обе платы форм - фатора mATX , выполнены на черном текстолите , имеющие схожие черты , но разные нравы...
Первая плата ASUS M2N68-AM SE
Поискал плату по нашим магазинам (Мурманская область) , нашел ее в Техно-центре по цене 1845 руб.
http://tcs.ru/catalog/motherboards/amd/asus_m2n68am_se2/
Так начну не много от себя : Это личное мое мнение , я это ни кому не навязваю , я приверженец именно таких плат mATX , тк производель урезавет все возможные дополнительные коннекторы\входы\слоты расшиерний\Сата\системную логику , ну тд - дабы удешевить товар и привести его к определенному месту на рынке
Да и цена более приятная , остаются все имеющиеся функуции платы
http://www.oldi.ru/catalog/element/0124260/ http://www.oldi.ru/catalog/element/0129700/
краткий пример того что будет стоить дороже , форм факторе ATX
но обзор не про это ...
Плата , скажим так миниатюрная , да в ней все урезано - по минималу , есть только самое не обходимое .
Системная логика платы , скажим так уже устаревшая ,а именно : nVidia GeForce 7050 PV/nForce 630a - хотя вшита поддержка Deneb, Heka, Rana c тепловым пакетом дл 95В ;
Интересно одно производитель не предусматривает выпуск обновлений БИОС, не рекомендуется использовать эти платы в компьютерах планируемых к регулярной модернизации!!!
Частота шины HyperTransport 1.0 : 800/1000 МГц -> 1600 ~ 2000 МГц или скорость передачи в 6,4/8 Гб/с
Интресно будет посмотреть сравнение с HyperTransport 3.0 что обеспечит скорость передачи данных в 20,8 Гб/с
Приведу пример: для процессора AMD Athlon II X3 425, работающего на частоте 2,7 ГГц, частота HyperTransport 3.0 составит 2,7 х 0,75 = 2,0 ГГц , получется что маскимум пропуской способности(HyperTransport 3.0 = 5200 MT/s) будет при использовании процессора на частоте 3,4-ГГц
Звук от realtake : 6-канальный HDA кодек Realtek ALC662 - cвоего рода бюджетный кодек аля AC'97
На плате распянно 2 слота для ОЗУ , тип используемой памяти ДДР2 , до 1066мгц включительно
идем дальше
Сеть нтегрированный в чипсет контроллер Realtek RTL8201CP 10/100 Мбит/сек
Количество разъемов PCI - 1
Количество разъемов PCI Express 1 слот - 1x, 1 слот - 16x
Serial ATA-II - 2 канала с возможностью подключения 2х внутренних устройств
Поддержка UDMA/133 - 1 канал с возможностью подключения 2x устройств.
Клавиатура/мышь - PS/2
Порты - 1x PS/2 клавиатура, 1x PS/2 мышь, 4x USB 2.0, 1x COM, 1x RJ-45 LAN, 1x VGA монитор, Line-out, Line-in, Mic-in
как уже выше сказано плата оснашена всем необходимым.
Общий вид :
Честно говоря , на плате нету разделений функций по так называемым мостам (северный и южный) , поэтому чипсет ощутимо греется!
Биос стандартный ," Асусовский " AMI , 8 Мбит
Меня интересуют мозможности платы в плане разгона :

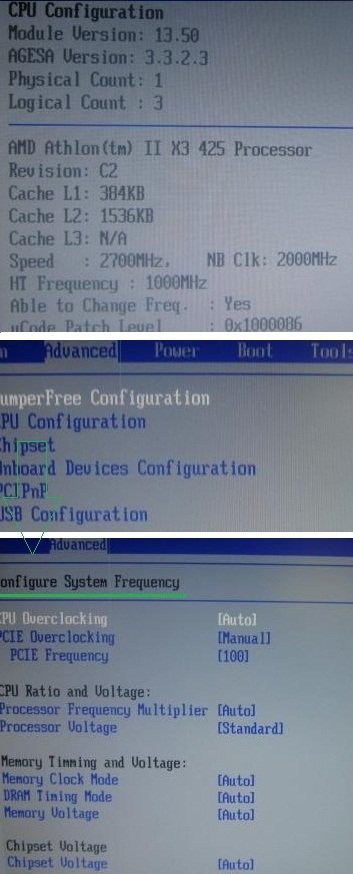

Они выражены в меню : JumpersFree Configuration (фото ниже)
как и понятно : опции разгона , " собственно нету" , так какие то нарезки.
Что мы имеем в итоге :
1)Регулировку внешней частоты CPU от [200]->до [500]
2)Регулировку частоты работы PCIE от [100]->до [200]
3)Фиксацию множителя процессора от [auto]-> в моем случае до [13.5] тк 13.5х200=2700Мгц
4)Регулировку вольтажа подаваемого на центральный процессор от [auto]->[+0.50]->[+0.100] - очень скудные настройки , "грубые" вольтажи
5)Регулировка работы памяти : режимы [200] , [266] , [333] , [400] , [533]
6)Регулировка основных таймингов памяти
7)Регулировка вольтажа подаваемого на память от [1.9] -> [2.4] c шагом 0.1
Регулировка вольтажа подаваемого на чипсет от [auto] ->[+0.50]
Такие настройки способствуют добавлению стабильности системы , нежели ее разгона .
Что же поглядим что получилось ...
А получилось ...НИЧЕГО !!! мать не хотела брать даже шину 220х13.5=2970мгц (испробывал все настройки при разгоне ) ...
тут конечно не стоит даваться панике , что можно было ждать от такого продукта ...
вот если бы так вышло бы на мамке среднего и высшего ценового диапозона , то тогда пришлось бы чесать затылок ...
больше тут писать не буду , перейду сразу (скажу заранее более интересному продукту) ASUS M2A74-AM SE
Плата дъявольски похожa на предшествующую - что дает такой же намек на разгон .. ЭХ , наверно не опытный пользователь не сразу нашел отличию , хотя таковых тут многовато...
Размеры печатной платы идинтичны с ASUS M2N68-AM SE
Системная логика платы RS740 + SB700 с поддержкой HyperTransport : 800/1000 МГц -> 1600 ~ 2000 МГц или скорость передачи в 6,4/8 Гб/с , короче тож самое что и на ASUS M2N68-AM SE
6-канальный HDA кодек Realtek ALC662 , идинтичен
На плате распянно 2 слота для ОЗУ , тип используемой памяти ДДР2 , до 1066мгц включительно
Сетевой контроллер Realtek RTL8102EL 10/100 Мбит/сек
Количество разъемов PCI - 1
Количество разъемов PCI Express 1 слот - 1x, 1 слот - 16x
Serial ATA-II - 2 канала с возможностью подключения 2х внутренних устройств
Поддержка UDMA/133 - 1 канал с возможностью подключения 2x устройств.
Клавиатура/мышь - PS/2
Порты - 1x PS/2 клавиатура, 1x PS/2 мышь, 4x USB 2.0, 1x COM, 1x RJ-45 LAN, 1x VGA монитор, Line-out, Line-in, Mic-in
За графику отвечает HD 2100 , хоть и префикс HD говорит о якобы поддержки Директ 10 , увы это не так , тут DX 9
Что же до Биоса -> AMI 8 Мбит , а что вы ждали ?!

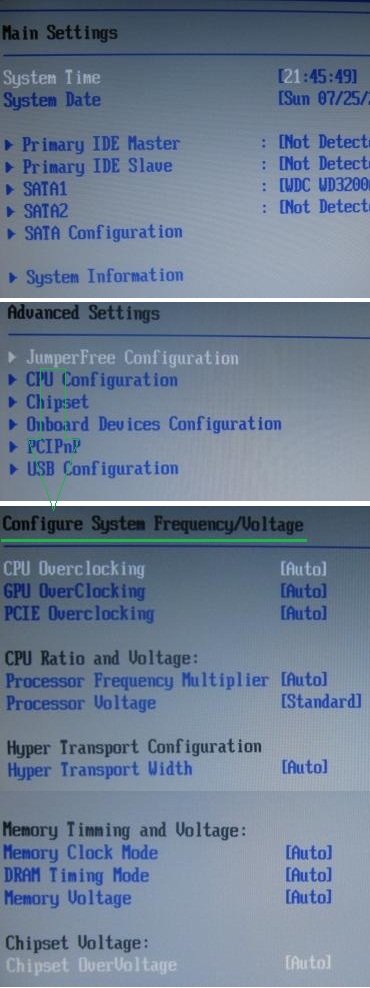

В меню разгона системы , изменений почти нету по сравнению с платой ASUS M2N68-AM SE , добавлен - > разгон встроенной графики по ядру .
Приступая к разгону забыл упомянуть о системе охлаждения - как говорится бюджетной матери - бюджетный кулер

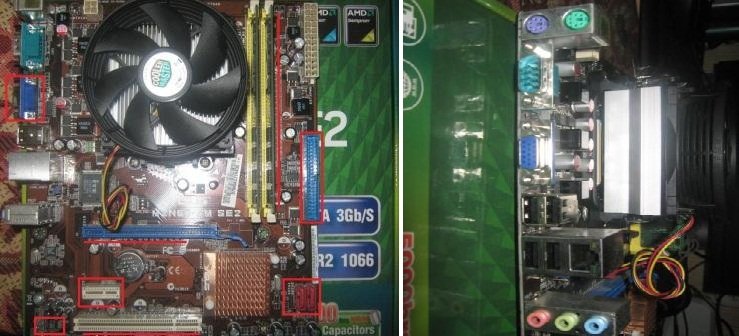

Им стал как видите на фото : процессорный вентилятор Cooler Master DK9-9GD4A-0L 2200об\мин , по цене 288руб http://tcs.ru/catalog/coolingsystems/proccoolers/coolmas_dk99gd4a0l/
Скажу сразу кулер был модифицирован в более производительный , не меняя основной конструкции , как именно :
был снят основной вентилятор , напосадочное места была приклеена 120мм вертушка , 1800об\мин , по сравнению с родным вентом шума практически нету , охлаждение успевает охлаждать не только около сокетное простраство , но и попадает на северник и цепь питания !
Теперь можно повышать вольтаж , хотя добавлю что процессоры Антлон II и Феном II , начинаю ощутимо греется после 1.45В на проц , думаю кулера должно хватить
Как говорится сразу стал работать по обычной тактике :
1)повысил сразу вольтаж на проц c [auto] на [+50] , по данным CPU -z вольтаж был таким : 1.368В , немножко выше номинального (1.320В)
2)зафиксировал множитель на 13.5 и опустил память до [200]
произведя данные настройки , реснул и стал повышать шину с [200] с шагом 5...205 (тест LinX , два подхода по 15 повторений) , потом далее
когда частота перевалила за 3.0ГГгц - [222] x13.5
добавил для проверки 3Дмарки ,CINEBENCH R10 , ну и запускал пару игр с тестовыми пакетами в них (Batman Arkham Asylum , Dirt 2)
что сказать такими темпами я приблизился к отметки [258] по шине или 3483ГГц на процессор !!! как вам ?! Я сам не ожидал такой прыти , особенно вольтажа , на 3.5 - средний вольтаж около 1.38-1.4В

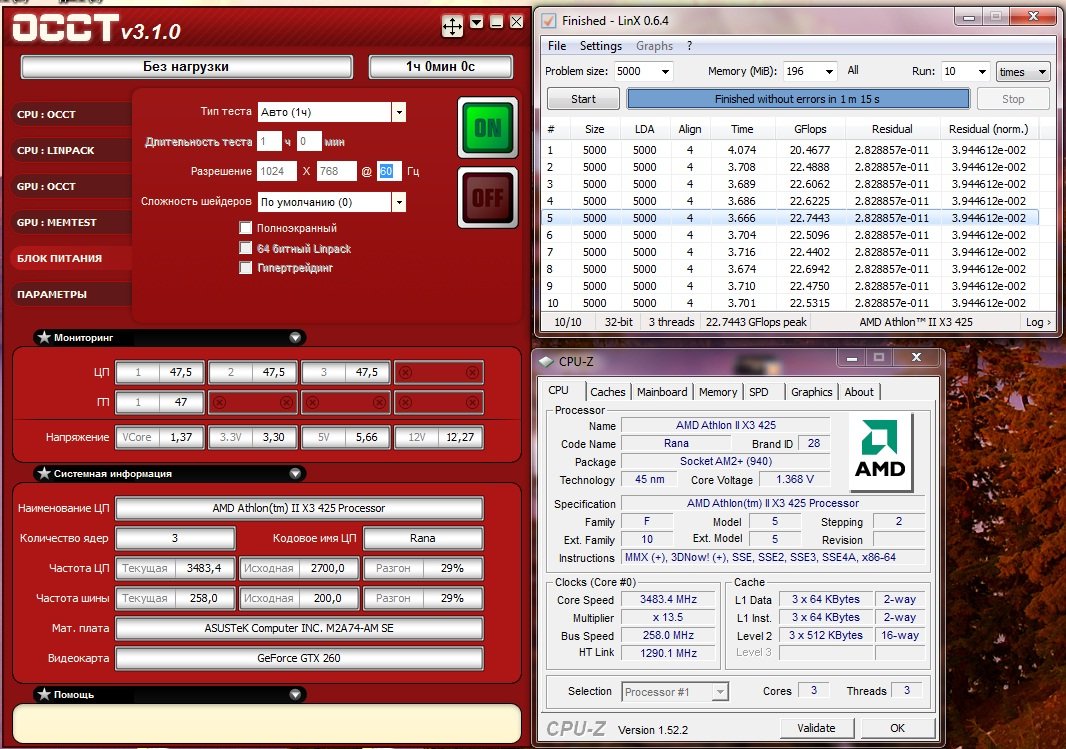

Проц полностью стабилен , греется до 48С :
что говорить дальше , а дальше гнать не стал , с повышением напруги проц затемпературил до 48(в ЛинХ , и тд) , думаю с поднятием [+0.100] , жарево будет Ох каким , дешевенький алюминий , на отвод столько тепла не способен в купе с 120мм
ну да и бог с ним , плата все уже доказала , что не скажешь о ASUS M2N68-AM SE , можно рассуждать о хорошем инженерном экземпляре или действительно бюджетные модели , уже и не такие и бюджетные в плане разгона !?
искал тесты в инете имменно с этими платами , таких не нашел , это плюс я первый , вроде как ?! ?(/)

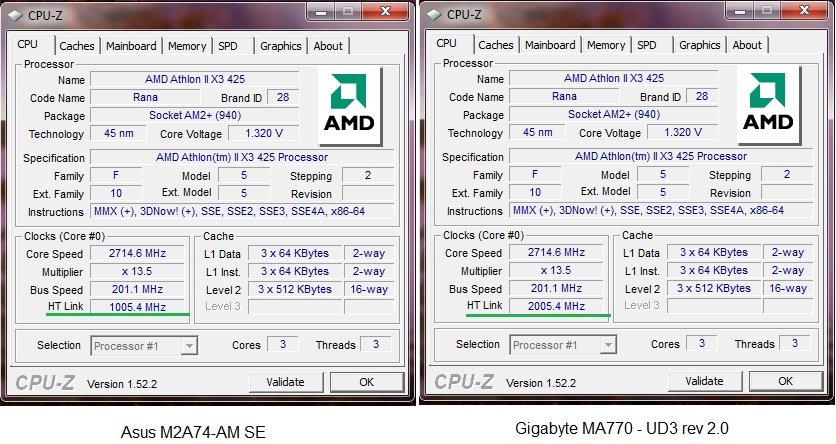

А да , вспомнил , хотел сравнить что же обстоит с HyperTransport 1.0 vs HyperTransport 3.0
Тестовые приложения, конфигурация тестового стенда
3DMark 2006, 3DMark Vantage ,Batman Arkham Asylum , Prince of Persia ,Ghostbusters , Singularity .
Все бенчмарки (3DMark) тестировались на стандартных настройках, в играх использовалось для всех настроек графики значение High или Ultra High (т.е. максимально возможное).
Разрешение 1280х1024
игр использую не много , не куда ставить , жеский весь забит ... но результаты и тут можно увидеть
Процессор AMD Athlon II X3 425 @ 2700мгц
Материнская плата - Gigabyte MA770 - Ud3 rev 2.0 , Версия Bios FK(beta) , как вы уже поняли с поддержкой HyperTransport 3.0
Видеокарта - EVGA GTX 260 896\448 (216 cores)
Оперативная память - 2х2гб Patriot DDR2 RAM 800 МГц
Жесткий диск - WD 320 Гбайт
Блок питания - Hiper 730 Ватт
Операционная система - Windows 7 Ultimate SP1 32 bit
и
Процессор AMD Athlon II X3 425 @ 2700мгц
Материнская плата - Asus M2A74-AM SE , Версия Bios 0901 , поддержкой HyperTransport 1.0
Видеокарта - EVGA GTX 260 896\448 (216 cores)
Оперативная память - 2х2гб Patriot DDR2 RAM 800 МГц
Жесткий диск - WD 320 Гбайт
Блок питания - Hiper 730 Ватт
Операционная система - Windows 7 Ultimate SP1 32 bit

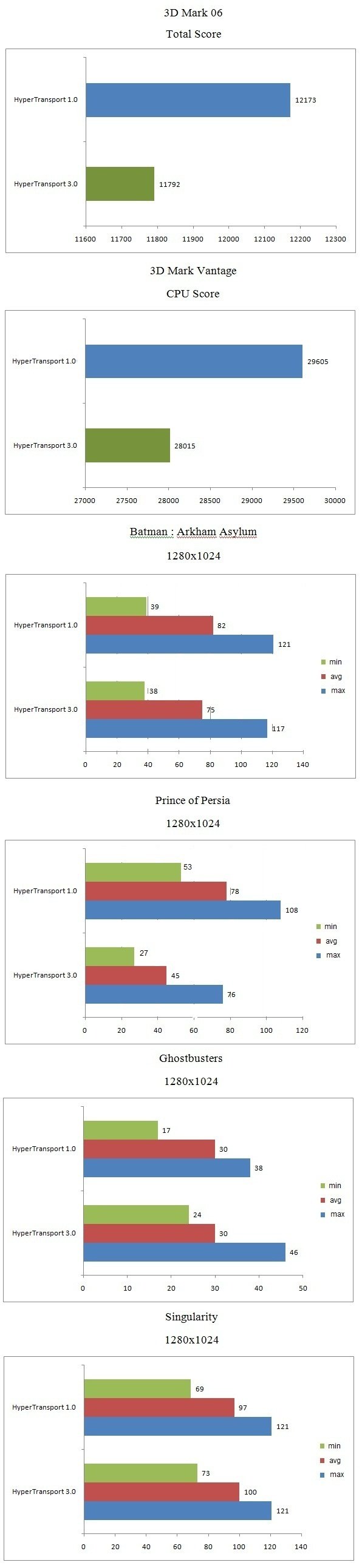

Вот такие вот результаты ,
хотите верте хотите нет , но плата Asus M2A74-AM SE , обходит своего апонента , в 4 приложения и в 2х смотрится на равне ...
как это возможно ?! я хз !"№;% *. , мож это мать че чудит *! (? тож вопрос ?!
P.S.по моим подсчетам HyperTransport 3.0 , работатет , но как то странно , почему должная пропускная способность , ощутимо хуже , нежеле HyperTransport 1.0
Кидать помидоры , жалобы , недочеты , пожелания можно сюда :
https://forums.overclockers.ru/viewtopic.php?f=25&t=337998&p=6791249#p6791249

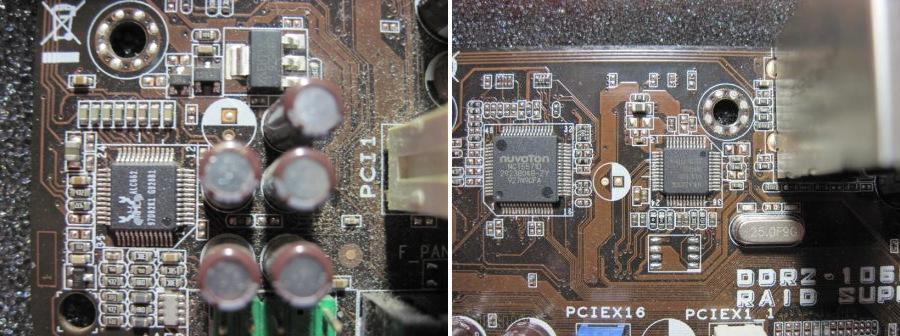

Дополнительное фото :
