vdroop mod P4P800E Deluxe

Вот и сбылось, наконец. На фоне последних переживаний я таки заставил себя сделать vdroop mod своей материнки P4P800E Deluxe. На это меня подтолкнуло уже порядком доставшее сильное колебание напряжения на процессоре. При выставленном 1.525 В оно колебалось от 1.49 до 1.63, а то и больше. Причем вне зависимости от нагрузки. Поэтому для хорошего разгона приходилось сильно задирать напряжение – на предыдущей материнке такой эффект был меньше, но все же присутствовал. Это вообще болезнь всех P4P800. Короче решено. Но беда в том, что просто P4P800 распространена куда больше чем P4P800E Deluxe, а разводка цепей питания у них разная <img src="http://cp.people.overclockers.ru/smiles/icon_mad.gif" border="0"> . Поиск в инете практически ничего не давал, но благодаря Big_Sam (за что ему поклон и бла...

21 марта 2006, вторник 00:54

Gortaur [ ] для раздела Блоги

. Поиск в инете практически ничего не давал, но благодаря Big_Sam (за что ему поклон и благодарность), который подкинул ссылочку (вот эту http://www.xtremesystems.org/forums/showthread.php?t=64841) на зарубежный форум, где как раз именно P4P800E Deluxe и моддили, таки нашлась информация как это сделать.
Ну, маленькое вступление написано. Можно приступать.
Что понадобилось?
- Желание.
- Паяльник с миниатюрным тонюсеньким жалом мощностью не больше 10 Вт. Свой я показывать не буду – стыдно

. Когда сделаю что-то более толковое или куплю тогда…
- Омметр
- Переменное подстроечное многооборотистое сопротивление номиналом 100(50) кОм.
- Тонкие монтажные провода
- Жидкий флюс, припой
- ну и приевшаяся уже фраза – прямые руки и здравый смысл.

Из всего этого мне нужно было купить только переменное сопротивление – стоило оно 25 центов

Вот что надо в картинках:

(кликните по картинке для увеличения)
Почти все что надо для vdroop mod P4P800E Deluxe
Вот собственно само переменное сопротивление на 100 кОм:

(кликните по картинке для увеличения)

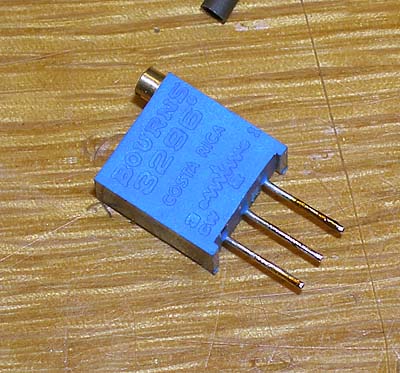

Подстроечник для vdroop mod P4P800E Deluxe
Его надо установить на 28 кОм. Я лишнюю ногу откусил - чтобы не мешала.

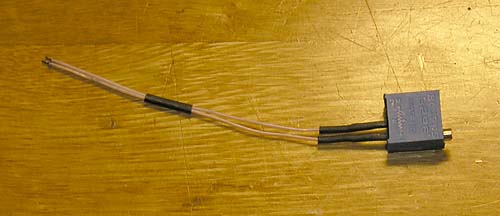

Дальше все спаивается вместе и выходит вот такая весЧ:

(кликните по картинке для увеличения)
Почти все что надо для vdroop mod P4P800E Deluxe вместе
Теперь осталось только впаять ее на нужное место. С начала думал снять рамку крепления куллера для удобства - но потратив на это изрядное количество времени и оказавшись побежденный этой самой рамкой я решил паять прямо так. Вот что вышло:

(кликните по картинке для увеличения)

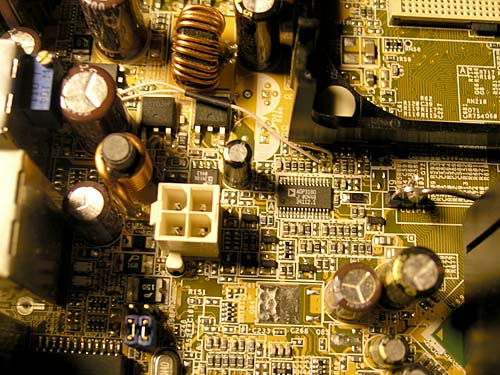

vdroop mod P4P800E Deluxe
Немного не аккуратно но зато работает

Вот немного крупнее:

(кликните по картинке для увеличения)
vdroop mod P4P800E Deluxe детально

Результат:
- Ничего не спалил

- Мод действительно свое дело сделал.
До мода - напряжение прыгало достаточно сильно скачки доходили до 0.14 В по мониторингу. И это было даже без нагрузки - просто постоянно колебалось. В связи с этим я не мог заставить работать стабильно процессор на пониженном напряжении - на более ранней мамке он мог работать на 1.1 В (реально на проце было 1.18 В) На этой же до мода стабильно он мог работать на 1.2 (реально 1.28 В). Ну и при разгоне тоже самое - приходилось сильно задирать напряжение чтобы оно не проседало.
После мода - мониторинг показывает одно и то же число - очень редко изменяясь на максимум 0.02-0.03В. После выставления напряжения 1.1 (реально 1.17 В) и установки минимальных (1000 оборотов - максимум 3100) оборотов на боксовом куллере температура при запущеных 2х прайм95 в режиме прогрева процессора нагрели камень до 52 градусов - ни одной ошибки на протяжении часа. При разгоне напряжение больше сильно не прыгает. Теперь проц проходит тесты на более низком напряжении и более высокой частоте (в среднем +150 МГц) правда перегревается

пока

Из возможных улучшений в будущем вижу установку вместо всей этой байды с переменником смд-резистор номиналом 28кОм благо для него место даже есть

и более аккуратную пайку (только

надо снять эту рамку...). Ну и надо поставить радиаторы на силовые элементы - т.к. они стали сильнее греться.

Все. На сим откланиваюсь. Удачи. Может кому то поможет...
