1.Внешний вид и некоторые особенности
Недавно купил в Санрайзе видеокарту Galaxy 6600GE. Как оказалось, ко мне в руки попала видеокарта из первых партий. Внешне видеокарта выглядит следующим образом:
(кликните по картинке для увеличения)
В БИОСе прошиты частоты 450/1100 MHz, что выше чем на картах из последних партий (400/900 MHz). Сняв радиаторы обнаружилась причина столь высокой частоты памяти (изначально больше на 100 MHz чем у GT!!!):
(кликните по картинке для увеличения)
Да память Samsung с выборкой 1.6 нс имеющая маркировку K4J55323QF-GC16.
Если внимательно разглядеть плату то моно обнаружить некоторые внешние отличия от «обычной GE», а именно на плате имеются три джампера, которых на последних GE нет. Опытным путем было выяснено за что они отвечают.
Джампер №1(красный) и №2(синий) расположены около DVI:
(кликните по картинке для увеличения)

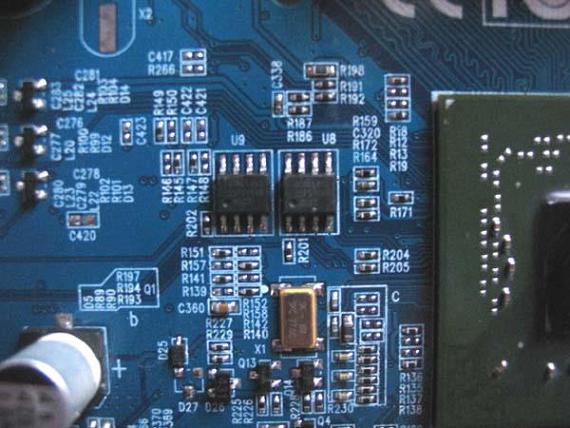

Особенностью видеокарты является то что на плате распаяно две микросхемы БИОСа (так называемый Dual Bios - две копии БИОСа), их можно легко обнаружить сняв радиатор с GPU:
(кликните по картинке для увеличения)
Вот синий джампер и отвечает за выбор одной из этих микросхем. Если вы собираетесь перепрошивать БИОС, то его вторая копия может пригодится. Назначение красного джампера не было точно определено. Распаян он рядом с пищалкой, возможно ей он и управляет.
И наверное самый интересный из джамперов это третий (желтый), расположенный рядом с памятью:
(кликните по картинке для увеличения)
Предназначен он для вольтмода по чипу. Изначально имеет правое положение, при этом на чип подается напруга в 1.4В (такое высокое напряжение характерно для 6600GT). Если его поставить в левое положение (на плате обозначено треугольником) то напряжение возрастет до 1.45В, что дает небольшой прирост в разгоне.
2.Практический разгон и подбор БИОСа
Первая попытка разгона проводилась без модификаций системы охлаждения, на чип подавалось напряжение в 1.4В. Я был удивлен откровенно слабым разгоном карты, несвойственным 6600GE. Так карта стабильно заработала лишь на частотах 540/1125, т.е. +20% по чипу и +2% по памяти. Еще меня насторожила температура GPU, так при разгоне в простое она не превышала 34 градусов, а при загрузке поднималась до 47 – совсем не свойственно для карт серии 6600 работающих на частоте свыше 500 MHz.
Первое что пришло в голову по поводу плохого разгона – это ранняя ревизия карты, а следовательно и ранняя версия БИОСа. С этой идеей я полез в Интернет на поиски БИОСа от GE из последних партий, к сожалению такого БИОСа найти не удалось, зато нашел от Galaxy 6600GT. PCB у этих карт абсолютно одинаковый, различие только в чипе (на GE чип маркирован как GF-6600).
Прошил новый БИОС. Система нормально стартовала, видеоадаптер определился как 6600GT, но стоило только запустить любое 3D приложение как драйвер карты слетал.
Исправилось все переустановкой дров, после чего карта заработала абсолютно нормально.
С новым БИОСом видеокарта стабильно заработала на частотах 540/1225 MHz (тайминги от старого БИОСа не отличались).
Заглянул в блок мониторинга температуры: в простое 51 градус, при загрузке температура поднималась до 70+ градусов – такие цифры больше похожи на реальность.
Полировка основания радиатора и замена родного термоинтерфейса на КПТ-8 сразу дало падение температуры на 5-7 градусов. Видеокарта заработала на частотах 550/1225.
Такие температурный режим и соответственно разгон меня не устраивали, было принято решение о замене стандартной системы охлаждения на водянку, на памяти остались родные радиаторы. Результат не заставил себя долго ждать – температура GPU сразу упала на 30 градусов и при загрузке не превышала 38 градусов. Видеокарта стабильно заработала на частотах 590/1225. Обдув карты дополнительной 120-кой позволил повысить разгон памяти до 1250 MHz.
3.Вольтмод и разгон
Вот мы наконец и подошли к самому интересному – вольтмоду, кстати именно он и послужил причиной написания данной статьи. Как обычно стоит оговорится о том, что все модификации изложенные ниже вы проводите на свой страх и риск, а материал посвящен в первую очередь для опытных и очень злых оверклокеров.
Полученный результат показался мне недостаточным, было решено делать вольтмод.
Заводской вольтмод это конечно хорошо, но 1.45В недостаточно для серьезного разгона, пусть этим балуются детишки из детсада!
Изучив плату я обнаружил два стабилизатора APW7063 (обозначены красным кругом):
(кликните по картинке для увеличения)
Стабилизатор APW7063 отвечающий за напряжение по чипу расположен с обратной стороны платы:
(кликните по картинке для увеличения)
Напряжения снимаются с конденсаторов обозначенных зелеными прямоугольниками (см. выше). №1 – напряжение на чипе, №2 – напряжение по памяти. Схема вольтмода следующая:
(кликните по картинке для увеличения)
6 ногу дополнительно заземлять не надо (она уже соединена с землей). Резистор лучше применять подстроечный на 10 – 20 кОм, перед включением системы выкручиваем резистор на max сопротивление. Включаем комп и плавно снижаем сопротивление до получения нужного напряжения, учтите что в простое карта снижает напряжение и частоту чипа, поэтому настройку лучше проводить при запущенном 3D приложении (я использовал ATITool). Для монтажа лучше воспользоваться чип-резистором, который удобно напаять на один из резюков расположенных рядом с джампером №3, на плате они обозначены как R247 и R248 номиналами 0.95 и 1.0 кОм:
(кликните по картинке для увеличения)
Владельцам GE из последних партий надо искать аналогичный резистор или паяться прямо к ногам микросхемы. Со стандартным охлаждением не рекомендуется повышать напряжение выше 1.6В. Я заменил резистор R247 (950 Ом) на 680 Ом, при этом напряжение на чипе поднялось до 1,6В.
За напряжение на памяти отвечает второй стабилизатор APW7063 расположенный на лицевой стороне платы, схема вольтмода такая же как и по чипу. Между 4 и 6 ногами распаян резистор R265, его и следует зашунтировать перенменником на 15 кОм. Напряжение не рекомендуется поднимать выше 2,3В.
(кликните по картинке для увеличения)
Таким образом напряжение чипа было поднято до 1.6В, при этом видеокарта стабильно заработала на частотах 620/1250 MHz.
4.Тестирование
Тестовая система следующая:
- Athlon64 3200+ Venice - E3 @2.5GHz
- Epox 9NPAJ
- Galaxy 6600GE@620/1250 - Bios 6600GT rev.1.0
- 2*512 Mb Hynix HYMD264 646B8R-D43 @208 MHz 2-3-3-5 Dual Channel
- 200 GB Seagate Barracuda 7200.7 ST3200822AS SATA
- БП PowerMan 430W
Проц разгонялся на Igloo 7200 Light - поэтому и результат не очень, вот поставлю фреон тогда…
На такой системе были получены следующие результаты:
3DMark03:
(кликните по картинке для увеличения)
3DMark05:
(кликните по картинке для увеличения)
Выводы:
Карта обладает очень высоким оверклокерским потенциалом, немногие 6600GT способны на такой разгон. 6600GE – очень удачный продукт, ее цена составляет всего 120-130$, единственный минус – завозится маленькими партиями, а следовательно ее сложно достать. Материал по вольтмоду справедлив и для Galaxy 6600GT.
По вопросам и предложениям пишите на почту eGorech@yandex.ru или на ветке форума Все про Galaxy 6600 GE/GT.
Загрузить БИОС от 6600GT можно отсюда.
Еще один не плохой биос от Leadtek 6600GT Exterme, загрузить можно отсюда.
