Хочу написать мини обзор про мой Блок питания Thermaltake Purepower (W0008R) 420W.
<br/>
<br/><img src="//st.overclockers.ru/legacy/v1/preview/50346.jpg" border="1" vspace="3">
<br/>(кликните по картинке для увеличения)
<br/><br/>
<br/>Извините за грамотность составления статьи, это моя первая статья. Начнём, БП был в очень красочной коробке чёрно-красного цвета на которой изображён сам блок питания и его характеристики и достоинства::Temp.Control(регулировка вращения вентиляторов в зависимости от нагрузки),Low Noise (тихий),Performance,Dual Fan(2 вентилятора), Поддержка Power Factor Correction, активный режим. Возможность подключения материнских плат от AMD и Intel ATX 12V....
Хочу написать мини обзор про мой Блок питания
Thermaltake Purepower (W0008R) 420W.
(кликните по картинке для увеличения)
Извините за грамотность составления статьи, это моя первая статья. Начнём, БП был в очень красочной коробке чёрно-красного цвета на которой изображён сам блок питания и его характеристики и достоинства::Temp.Control(регулировка вращения вентиляторов в зависимости от нагрузки),Low Noise (тихий),Performance,Dual Fan(2 вентилятора), Поддержка Power Factor Correction, активный режим. Возможность подключения материнских плат от AMD и Intel ATX 12V.Но вот перейдём к самому главному открываем коробку и видим сам БП он находится в специальном защитном пакете от повреждений при транспортировке. Но вот теперь я достаю сам БП (тяжёлый вес 2.55кг,свидетильствует о том что применяются качественные радиаторы и хорошие компоненты, толщина металла 1.5мм),также в коробке есть бокс, где находится сетевой провод),есть переходник с 20-24pin, есть руководство пользователя . Всем своим внешним видом блок относится к высшему классу: два 80мм вентилятора(подшипник качения), убранные в плетеный шланг провода, позолоченные решетки вентиляторов и даже позолоченные болтики. Взглянуть во внутрь я не могу, т.к решаю себя гарантии. Но возьму с сайта fcenter.ru взгляд внутрь блока не портит впечатления – аккуратная сборка, прекрасный сетевой фильтр – мало того, что собран стандартный фильтр с двумя дросселями, так есть еще встроенный прямо в сетевую розетку.
(кликните по картинке для увеличения)
На расположенной сбоку плате собрана схема активного PFC на микросхеме UCC3818N:
(кликните по картинке для увеличения)

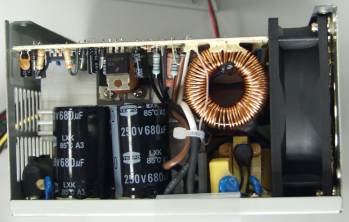

На входе блока стоят два конденсатора по 680мкФ, на выходе – по два конденсатора по 3300мкФ на +5В и +3,3В и один 3300мкФ на +12В; на всех выходах предусмотрены дроссели. Основной стабилизатор – на микросхеме SG6105D.Ещё одно преимущество БП порадует тех кто занимается модингом, блок оснащён девятью разъемами для подключения периферийных устройств( неонок, HDD,CD-ROM и.т.п),двумя для дисководов и для подключения SATA HDD.
Внутренние разъёмы:
ATX 20-pin 12 В – 1
4-pin 12 В - 1
6-pin 5/3.3 В - 1
HDD 9
FDD – 2
SATA- 2
Заявленные токи:
• + 3.3 В - 30 A
• + 5 В - 40 A
• + 12 В - 18 A
• - 5 В - 0.3 A
• - 12 В - 0.8 A
• + 5 В SB - 2 A
Подключение прошло без проблем.
Измерения снимал с помощью S&M.
Показания в простое:
(кликните по картинке для увеличения)
Показания в нагрузке:
(кликните по картинке для увеличения)
Совет :Не когда не надо экономить на БП,он ответит вам взаимностью(хорошим разгоном, стабильной работой и тишиной): лучше всего подождать и купить нормальный .
Cпасибо за внимание,что уделили моей первой статьи,конечно же получилось неуклюже,но я буду стараться.
