Обзор кулера Zalman VF1000 LED.


Обзор кулера Zalman VF1000 LED.

Zalman VF1000 LED появился в наших палестинах сравнительно недавно, в конце октября.

Кулер поставляется в плоской узкой зеленой коробке средних размеров с прорезями через которые видны передняя часть и его основание.


Сам кулер надежно упакован в пластиковую прозрачную емкость. Дополнительные комплектующие в вытянутой белой коробке.


Комплектация такова: инструкция по установке, грамовый тюбик с термопастой Zalman, переключатель скорости вращения вентилятора, 8 радиаторов для микросхем памяти, крепежные детали и наклейка :)


Описание.

Размеры кулера: длина 160, ширина 100, высота 30 мм. Вес - 380 грамм. Материал из которого изготовлены теплосьемник, трубки и ребра - медь (и точка).


От основания кулера идут 4 изогнутые U-образные трубки на которые нанизаны 52 медные пластины. В результе получается цельномедный радиатор который имеет углублением под вентилятор в центре над теплосьемником. Получается достаточно эффективная система охлаждения занимающая всего один дополнительный слот и не превышающая в высоту обычную двухслотовую систему охлаждения видеокарт 7900/1900/8800/2900.


Кулер имеет круглое идеально отполированное медное основание. При этом оно немного выступает, как это имеет быть на ВОХ кулерах процессоров Intel, а не имеет сплошную основу как на кулерах процессоров AMD. Эта возможность дает установить его на видеокарты у которых есть и рамка безопасности, от возможных сколов GPU, расположенная по краям подложки, как на Radeon 9800, или-же 1800/19х0.

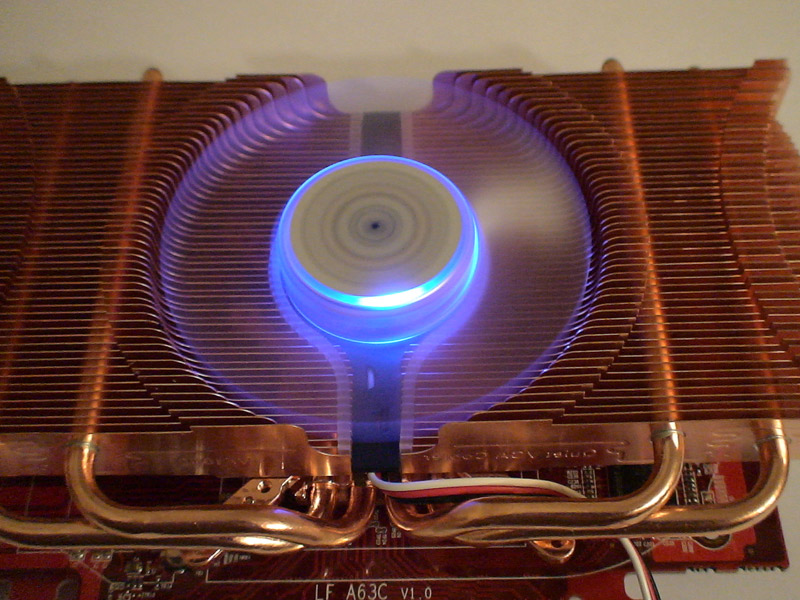

Кулер оснащен 80 мм LED вентилятором с двумя шарикоподшипниками. Скорость вращения вентилятора 1400 оборотов при 5В что соответствует - Тихому (Silent) режиму с уровнем шума в 18 дБ и 2500 оборотам при 12В - Нормальному (Normal) режиму с уровнем шума в 28 дБ. Скоростью вращения можно управлять по средством прямого подключения к 5В, или 12В линии - в этом случае скорость постоянна, либо при помощи фирменного переходника с возможностью регулировки оборотов вентилятора. При работе вентилятор светится синим цветом. Яркость подсветки варьируется от напряжения подаваемого на вентилятор: чем больше, тем ярче.


Сам же кулер, из сходных по строению охладителей GPU, наиболее всего похож на поделку самой Zalman - VNF100. Но этот образчик знаний известного корейского производителя систем охлаждения, воплощенный в металле имеет исключительно пассивную форму применения и очень сильно отличается по устройству крепежа. Сам же Zalman VF1000 по этому показателю очень сильно напоминает прежний флагманский продукт для видеокарт этой-же компании - VF900-Сu. Более конкретно - имеет абсолютно идентичный способ крепления: четырьмя шурупами за PCB платы для абсолютного большинства видеокарт производства ATI/AMD - от Radeon 9500 до HD38x0 и NVIDIA - GeForce начиная с серии 5600 и заканчивая 8800 (кроме карт имеющих мосты для реализации поддержки AGP: пример - GeForce 6600 AGP).

Видеокарты для опытов.

Эффективность кулера была проверена на двух видеокартах производства AMD - Club3D Radeon HD2600XT 256 mb GDDR3 и Club3D Radeon HD2900GT 256 mb. Второй вариант наиболее интересен так как может оказаться хорошей альтернативой не слишком тихой оригинальной системы охлаждения карт Radeon HD2900XT/Pro.

Конфигурация системы.

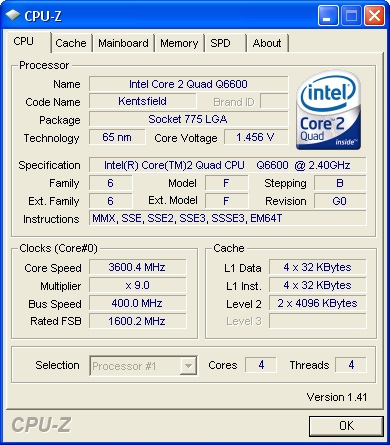

Intel Core 2 Quad Q6600 G0 2.4 @ 3.6 Ghz (9х400) 1.48V
Thermaltake Big Typhoon
2x1 Gb DDR2-800 @ 1000 Corsair CL5-4-4-12 2.2V
Abit IP35 BIOS V1.3beta
200 GB WD2000JS SATA-II 8 mb
FDD 1.44 Sony
DVD+/-RW LiteOn 20A1H IDE Black
DVD+/-RW LiteOn 165S6S SATA
TV/FM Leadtek WinFast XP 2000 Deluxe
Creative Audigy 2 ZS
ATX Miditower Chieftec LBX-O1B-B-B
Chieftec CFT620W
24" DELL 2407WFP 1920x1200x60Hz

Програмное обеспечение.

Windows XP Professional x86 Rus SP2 с последними обновлениями
Драйвер чипсета - Intel 8.3.0.1014
Драйверы видеокарт - AMD/ATI Catalyst 7.10
Программа мониторинга - RivaTuner 2.06

Методика тестирования.

1. Первоначально видеокарта тестировалась со своим оригинальным охлаждением. Замерялась температатура в 2D. Затем прогонялся 3 раза 10 кратный тест FireFly из пакета 3Dmark2006 в разрешении 1280х1024 при АА4х и AF16х. Вначале тестировался номинальный режим работы видеокарты, затем она подвергалась пыткам при ее максимально возможном 100% рабочем разгоне. Видеокарта не подвергалась дополнительному обдуву.

2. Кулер Zalman VF1000 LED устанавливался на видеокарту с использованием термоинтерфейса КРТ-8. Для охлаждения памяти использовались поставляемые с кулером радиаторы.

3. Температура воздуха в помещении, где проходили тесты, была на уровне 20 градусов и была постоянна на протяжении всего периода тестирования, чему свидетельствовали показания электронного термометра.

4. Тесты проводились на открытом стенде который представлял из себя корпус моего системного блока, но с открытой боковой крышкой.

Тесты Zalman VF1000 LED на видеокарте Club3D Radeon HD2600XT 256 mb.

Первой видеокартой протестированной с новым творением Zalman оказалась Club3D Radeon HD2600XT 256 mb основанная на чипе RV630. Сам чип производится по достаточно технологичному 0.65 мкм техпроцессу и имеет относительно умеренное тепловыделение, которое в дозволенных рамках держит достаточно большой кулер, не референсной конструкции. Такой подход производителя заместо достаточно шумного референсного кулера не может не радовать. Более того вся система достаточно эффективна и отличается очень умеренным уровнем шума. По примерной оценке температурного режима GPU, на карте от Club3D, в своем номинале 800 мгц разогревается более чем на 15 градусов меньше, чем на видеокарте с референсным кулером и в 3D режиме не превышает отметку в 46 градусов! Для карты такого уровня это просто великолепный результат.


При разгоне до 860/1670 нехотя перевалила за 48 градусную отметку. Очень хороший показатель заставляющий вообще не думать о замене оригинальной системы охлаждения видеокарты.


Но чуть раньше я смог познакомиться с еще одним Radeon 2600ХТ, производства Gigabyte, имевшим пассивную систему охлаждения. С ней GPU на своем номинале в 800 мгц грелся до 104 градусов, а до самого радиатора невозможно было даже дотронутся. Температура после бокового обдува карты обычным 120 мм вентилятором становилась более адекватной и не превышала 68 градусов.

Исключительно ради эксперимента на видеокарту был установлен кулер Zalman VF1000 LED. Инсталляция его не составила большого труда из-за похожести крепления с кулером Zalman VF900, который мне доводилось устанавливать ранее.


После часового периода "адаптации" были произведены замеры температуры. При работе кулера на 1400 rpm в 2D режиме температура GPU составила всего-лишь 31 градус, а в режиме 3D поднялась до 41 градуса.


С увеличением оборотов кулера до 2500 rpm температура в 3D составила и вовсе 37 градусов, а при разгоне не вышла за 39 градусную отметку.


Выводы таковы. Кулеру Zalman VF1000 LED с картой уровня 2600ХТ делать и вовсе нечего (кто-бы сомневался), особенно с такой добротной полутораслотовой системой охлаждения как на Club3D, имеющей и свое наименование - ZeroТherm.

PS. При тестировании видеокарты Club3D Radeon HD2600XT 256 mb было выявлено несколько специфичных ее особенностей. Например побывавшие у меня на тестировании видеокарты Gigabyte Radeon HD2600XT 256 mb GDDR3 обладали достаточно инетересным свойством - они снижали частоту работы в 2D до значений 110/504 которые можно было наблюдать в драйвере видеокарты, при этом имелось еще и некоторое переходное значение 300/800. В продукте от Club3D эта возможность напрочь отсутствует и из драйвера можно постоянно наблюдать частоты работы - 800/1400.

Тесты Zalman VF1000 LED на видеокарте Club3D Radeon HD2900GT 256 mb.

А вот знакомство кулера со второй видеокартой вызывало и у меня неподдельный интерес, да и наверное не только у меня. И на вопрос - а установится ли кулер на видеокарту Radeon HD2900GT можно смело отведить - ДА, установка кулера Zalman VF1000 LED на видеокарту семейства Radeon HD2900 - ВОЗМОЖНА. Хотя в спецификации об этом абсолютно ничего не сказано.

Но на практике это оказалось делом техники. Так как крепления у карт Radeon 2900 вокруг GPU полностью совпадают с аналогичными у Х1800/19х0, то установка кулера на видеокарту не составила большого труда. Кулер встал великолепно и карта была готова к работе.


Но вспомнилась и одна особенность видеокарт семейства HD2900. Рамка предохраняющая от сколов ядро немного выше уровня GPU. Поэтому на оригинальном радиаторе присутствовал небольшой выступ. Однако сам теплосьемник кулера имеет круглую форму которая должна была влезть внутрь рамки и чтобы лишний раз не рисковать был проведен повторный осмотр контакта GPU c кулером. Как видите, по следам термопасты, контакт имеет место быть и кулер не висит на планке безопасности, а великолепно прижат к GPU.


Но посмотрите насколько велик чип и мало основание. Площадь R600 составляет около 420 мм. По краям остается совсем немного пространства. А ведь есть чипы и побольше. Например площадь G80 составляет 482 мм. И хотя установка кулера на карты серии 8800 указана в мануале, но при снятой крышке теплораспределителя и прямого контакта GPU c кулером не получится. По углам чип не будет контачить ни с чем.

Однако вернемся к тестам. При использовании оригинального охлаждения температура карты в 2D cоставляла около 45 градусов. Под нагрузкой при 31% оборотов турбины температура в 3D составила всего 70 градусов.


После разгона видеокарты до 804/1998 температура составила 75 градусов под нагрузкой при 37% оборотов турбины.


После смены кулера на Zalman VF1000 было решено провести тестирование только при 2500 оборотах вентилятора, так как при 1400 воздушный поток крайне мал и не может захватить силовые элементы видеокарты.

На своем номинале 601/1600 видеокарта Radeon HD2900GT в режиме тестирования GPU смог прогреться всего до 56 градусов.


При разгоне видеокарты до 804/2154 температура GPU составила всего 67 градусов.

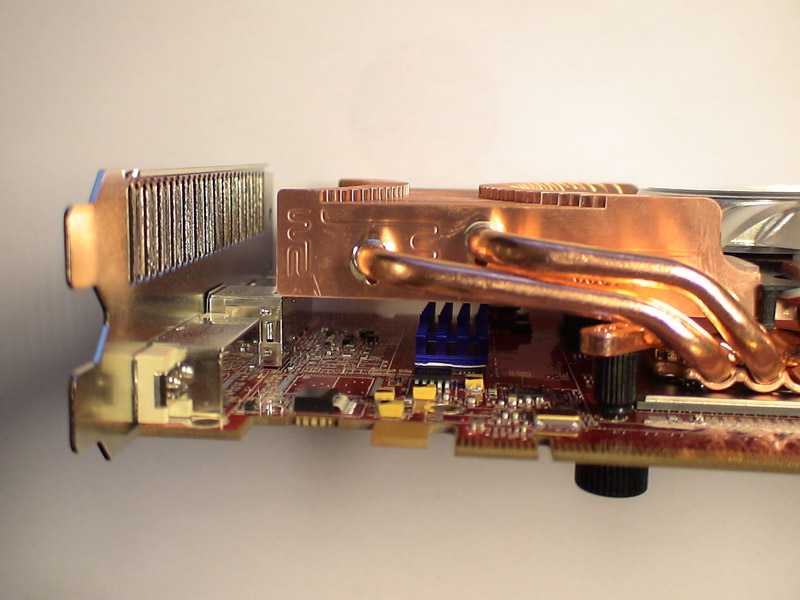

Однако выйгрышь Zalman VF1000 равный более чем 10 градусам у референсной системы охлаждения превратился в достаточно серьезный проигрыш в показаниях температуры регулятора напряжения, который поднялся с 78 до 127 градусов. Решением же этой проблемы стала установка на него маленького синего радиатора из комплекта поставки кулера. В этом случае температура регулятора напряжения не превышала и 80 градусов.

Итого.

Итак мы рассмотрели достаточно интересное решение от известного корейского производителя систем охлаждения - Zalman.

Откровенно говоря - кулер понравился. Он лишь немного дороже прежнего флагмана VF900, но значительно его еффективнее. Например кулер без проблем смог охладить 800 мегагерцовый графический процессор R600 при этом выйграв у референсной (как не крути, а очень эффективной) системы охлаждения более 10 градусов, оказавшись гораздо тише, да еще и не выйдя за её рамки пространства! Просто великолепный результат который без сомнения можно засчитать в актив производителю данного решения.

Однако не все коту масленница. На рынке уже достаточно давно присутствуют похожие системы охлаждения. Например можно упомянуть продукты таких производителей как ArcticCooling и Thermalright. У первого есть просто замечательная серия кулеров - S. В нее входят два очень интересных продукта:
S1 - для High-End видеокарт семейства GeForce 7800/7900 и Radeon X1800/19x0; и S2 - для карт рангом немного ниже GeForce 7600/8600 и Radeon Х16х0/2600. А у второго можно вспомнить серию шеститрубочных (!) кулеров HR03. Правда вот ни то ни другое не смогут в должной мере быть соперниками VF1000.

Кулеры от ArcticCooling S-серии хоть и отличается достаточно умеренной ценой, но не столь компактны как решение от Zalman, при этом они ограничены в возможностях по установке. А использование его в пассивном режиме крайне не рекомендуется самим производителем. Решение от Thermalright на местном рынке достаточно дороги и лишь немногим отличаются в цене от VF1000. И это все при том что решение от Zalman универсально, компактно и может похвастаться широкой распространенностью и узнаваемостью бренда.

Итог. Zalman вновь показал что может и умеет делать хорошие системы охлаждения для видеокарт, пусть и не сильно упрочив, но и не сдав ни одной позиции своим конкурентам.

Стоимость кулера Zalman VF1000 LED на момент опубликования материала в местной эстонской рознице составляет 37 евро.

Кулер Zalman VF1000 LED для тестирования предоставлен ORDI.
