Охлаждение и разгон Sapphire X1900XT
Покупая данную видеокарту, вполне логичным было желание разогнать ее, как минимум, до уровня X1900XTX. При попытке поднять рабочие частоты карта работала до тех пор, пока температура GPU была ниже 68 градусов. Потом артефакты и стопор. Должен заметить, что на своих родных частотах 625/1450 сбоев не было, даже при температуре 103°С. Замена штатной турбины на медный ZALMAN VF700Cu превратила корпус в ревущую духовку. Менять карту на другую я не стал, так как гарантии, что другая будет лучше – нет, а время и деньги будут потеряны. Встал вопрос о приобретении водяной системы охлаждения, способной удержать температуру в нужных мне пределах. Среди систем я выбрал Thermaltake Bigwater SE.
<br/>Полировка основания водоблока была неидеальной, пришлось устранить этот недостаток.
<br/>Крепление водобл...
Покупая данную видеокарту, вполне логичным было желание разогнать ее, как минимум, до уровня X1900XTX. При попытке поднять рабочие частоты карта работала до тех пор, пока температура GPU была ниже 68 градусов. Потом артефакты и стопор. Должен заметить, что на своих родных частотах 625/1450 сбоев не было, даже при температуре 103°С. Замена штатной турбины на медный ZALMAN VF700Cu превратила корпус в ревущую духовку. Менять карту на другую я не стал, так как гарантии, что другая будет лучше – нет, а время и деньги будут потеряны. Встал вопрос о приобретении водяной системы охлаждения, способной удержать температуру в нужных мне пределах. Среди систем я выбрал Thermaltake Bigwater SE.
Полировка основания водоблока была неидеальной, пришлось устранить этот недостаток.
Крепление водоблока произвел следующим образом.
В основании просверлил четыре отверстия и нарезал в них резьбу для винтов диаметром 2 мм.
(кликните по картинке для увеличения)

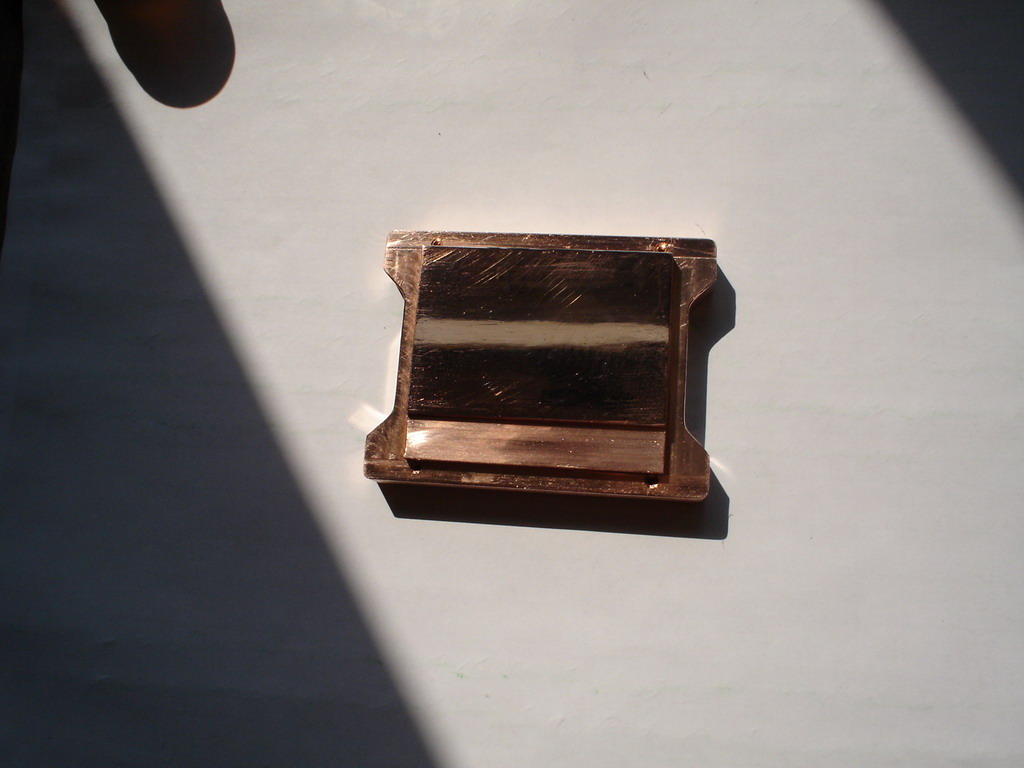

водоблок после полировки
На винты надел упорные втулки (упираются в основание водоблока, проходят через плату и выступают с тыльной стороны на 1-1,5 мм).
(кликните по картинке для увеличения)

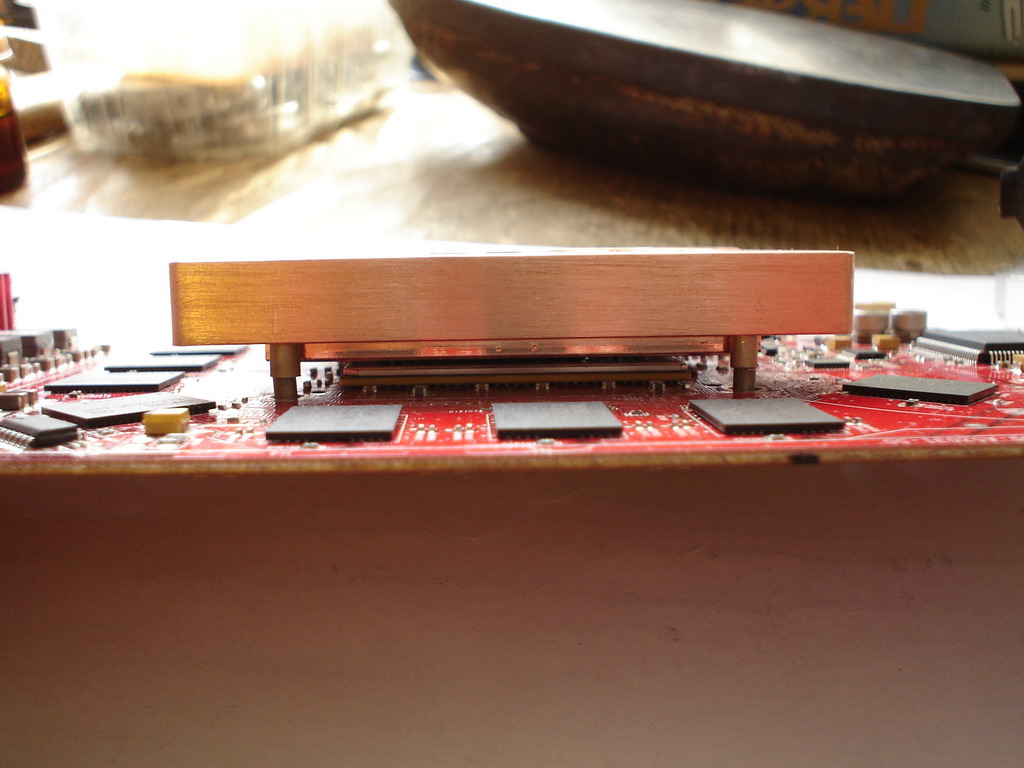

крепление
Далее оставалось лишь собрать конструкцию.
(кликните по картинке для увеличения)

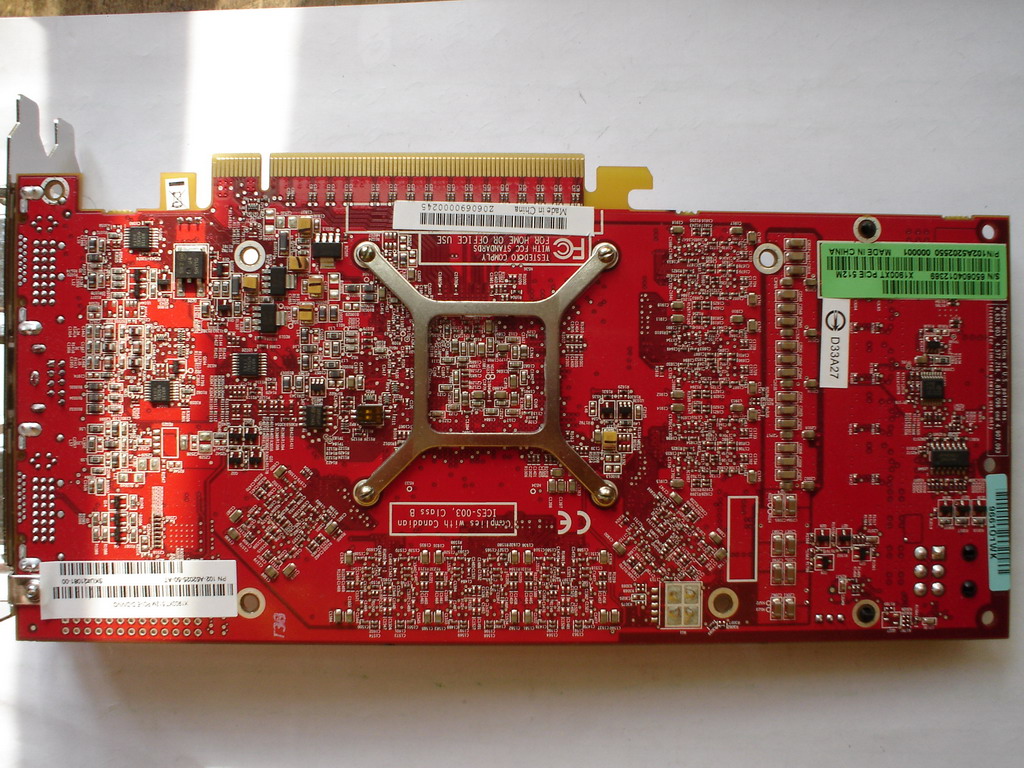

тыльная сторона
На память установил радиаторы ZALMAN.
(кликните по картинке для увеличения)

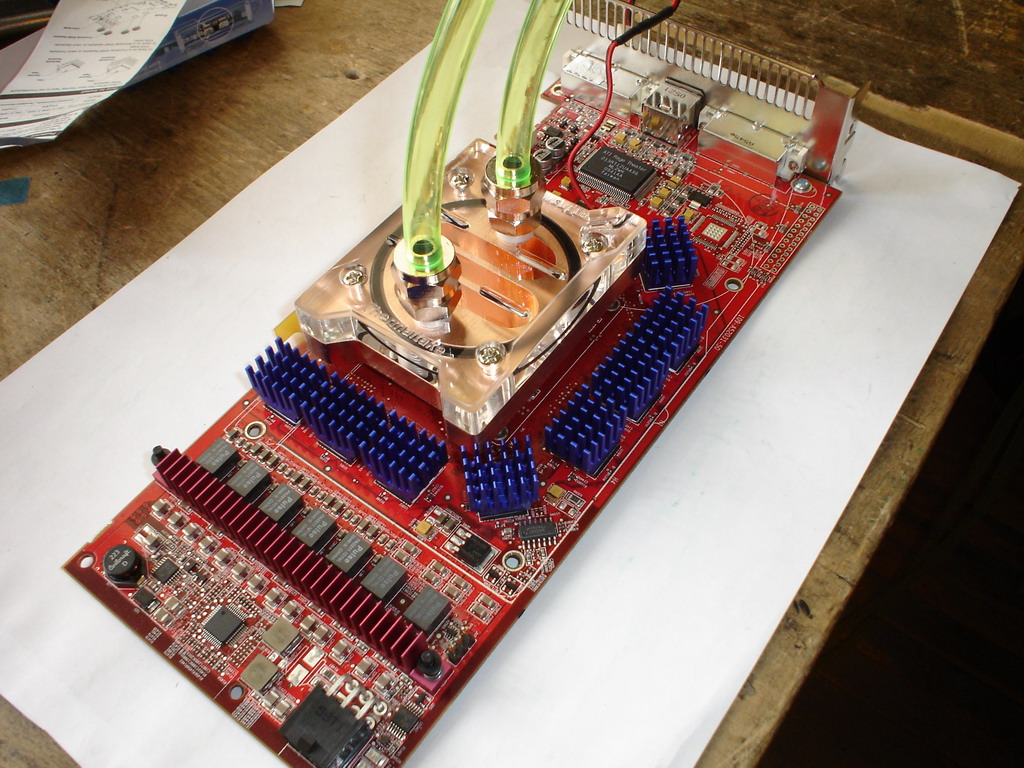

водоблок установлен
После прошивки BIOS X1900XTX наблюдалась следующая картина.
При минимальных оборотах вентилятора на радиаторе (1200 об/мин.) температура GPU в простое – 41°С, при длительной нагрузке – 58°С.
Температура окружения была в простое – 42°С и 55°С под нагрузкой соответственно.

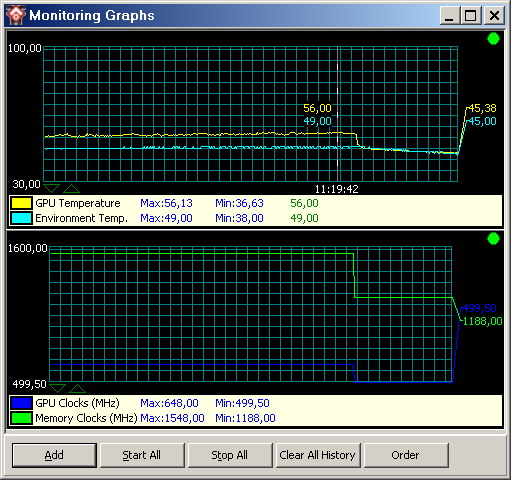

под нагрузкой и без
Для сравнения, при штатной турбине карта легко грелась до 95°С по чипу и 70°С по окружению.

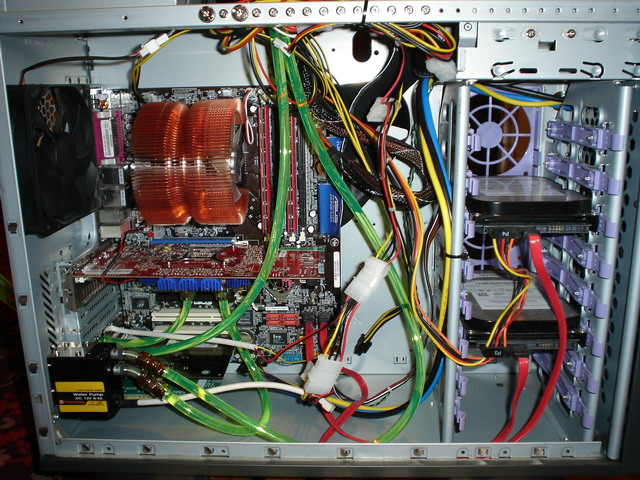

Установив подобную систему, мы решаем проблему охлаждения, а также избавляемся от воя турбины. Так система выглядит в сборе.
Полировка основания водоблока была неидеальной, пришлось устранить этот недостаток.
Крепление водоблока произвел следующим образом.
В основании просверлил четыре отверстия и нарезал в них резьбу для винтов диаметром 2 мм.
(кликните по картинке для увеличения)
водоблок после полировки
На винты надел упорные втулки (упираются в основание водоблока, проходят через плату и выступают с тыльной стороны на 1-1,5 мм).
(кликните по картинке для увеличения)
крепление
Далее оставалось лишь собрать конструкцию.
(кликните по картинке для увеличения)
тыльная сторона
На память установил радиаторы ZALMAN.
(кликните по картинке для увеличения)
водоблок установлен
После прошивки BIOS X1900XTX наблюдалась следующая картина.
При минимальных оборотах вентилятора на радиаторе (1200 об/мин.) температура GPU в простое – 41°С, при длительной нагрузке – 58°С.
Температура окружения была в простое – 42°С и 55°С под нагрузкой соответственно.
под нагрузкой и без
Для сравнения, при штатной турбине карта легко грелась до 95°С по чипу и 70°С по окружению.
Установив подобную систему, мы решаем проблему охлаждения, а также избавляемся от воя турбины. Так система выглядит в сборе.
