В процессе ремонта в квартире столкнулся с необходимостью сверления стен для навешивания разного вида ящиков и крепления труб, а так как электропроводка в квартире разведена слегка необычно (провода в шпаклевке могут находиться в неожиданных местах, и проходить по диагонали комнаты) - решил собрать несложный детектор проводки, чтобы не повредить провода, так как замена проводки не входит в планы текущего ремонта.

Учитывая свою задачу и отсутствие времени, выбор я остановил на самом простом варианте - электростатическом детекторе.

В интернет присутствует великое множество вариантов схем простых детекторов, например:

- на транзисторе КП303 (очень просто)
http://radiomaster.com.ua/2021-prostye-detektory-skrytoy-provodki.html

- на транзисторах КП103 и КТ3107
http://www.freeseller.ru/2009/12/14/prostojj-iskatel-skrytojj-provodki.html

- на транзисторах КП103 и КТ315
http://subscribe.ru/archive/tech.electronics/200012/17205406.html

- на транзисторах КП103, КТ203 и КТ315
http://forum.fazanol.ru/showthread.php?p=11843

- на транзисторах ВС547
http://radioskot.ru/publ/detektor_provodki/1-1-0-218

- на базе микросхемы К561ЛА7
http://www.amatar.by/news-print-169.html
http://radioskot.ru/publ/detektor/1-1-0-209

- на базе операционного усилителя TL074 и транзисторов BC817
http://bsvi.ru/detektor-skrytoj-provodki/

Наибольший интерес представляют последние три схемы, и так как давно обратил внимание на схему автора BSVi, но всё не было времени собрать её - решил воплотить в железе именно его творение.

Схема BSVi основана на базе операционного усилителя с низким уровнем шумов TL074 (детектор напряжения + генератор), и высокочастотных биполярных npn транзисторов BC817 (усилитель).


(кликните по картинке для увеличения)

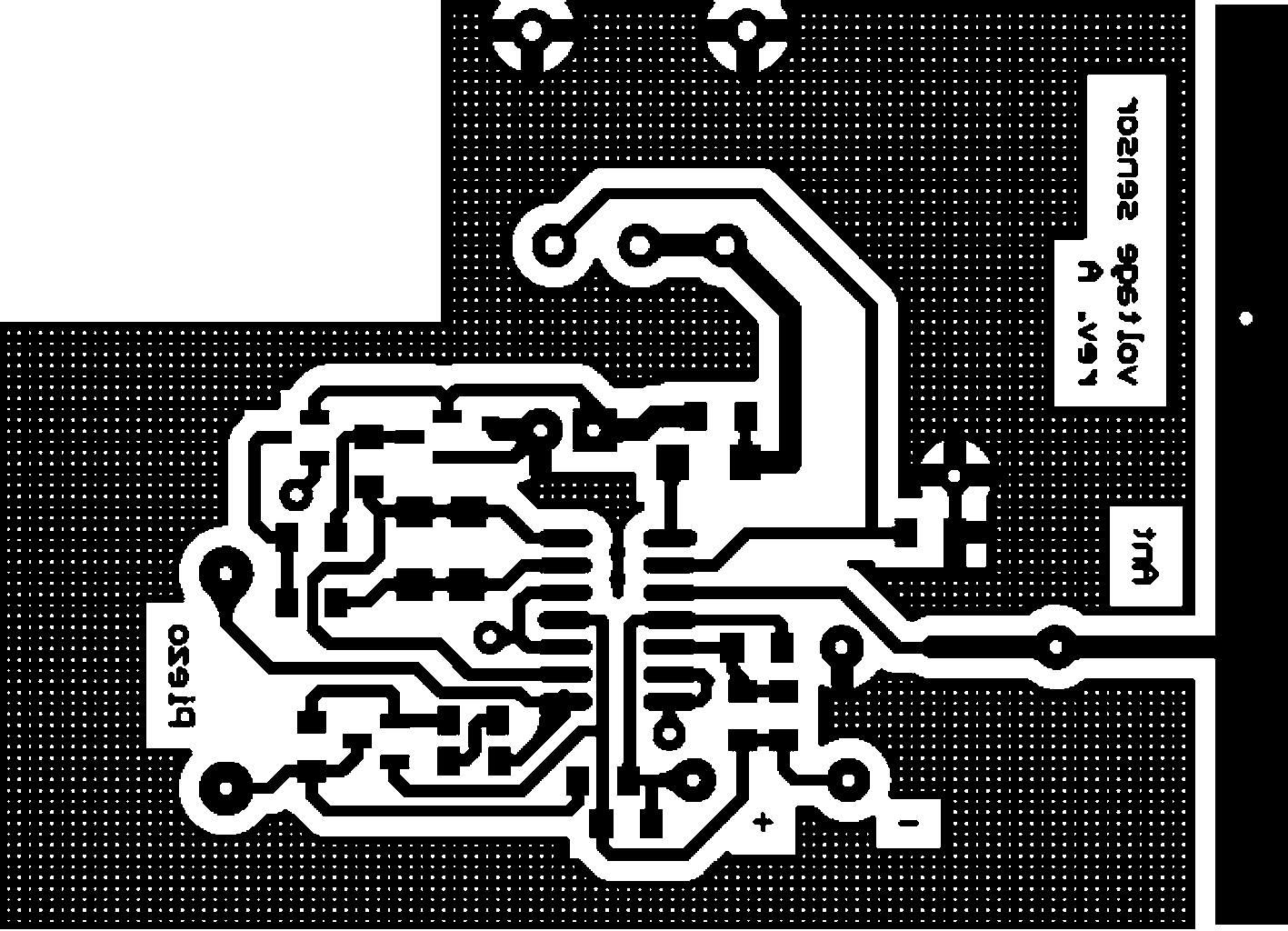

Предоставленный автором файл не годится для распечатки и изготовления печатной платы, так как в нем не соблюдаются размеры (плата получится на 12% больше необходимого размера). По этой причине необходимо либо скопировать и уменьшить картинку печатной платы с 1609х1162 до 1417х1024 точек, либо воспользоваться приготовленной мной:


(кликните по картинке для увеличения)

Плата детектора скрытой проводки

Я изготовил два устройства, поэтому дальше фотографии будут часто дублироваться.

Фото с накатанными дорожками:




После травления плат:




После смывки тонера (качество плат не очень высокое, так как использовал старый картридж, и одну плату передержал):




Распаянная плата:




Подключены провода, светодиод, кнопка, переменный резистор:




Прибор № 1 в сборе (пилотная версия):







Прибор № 2 в сборе (в сравнении с первой версией - выполнен кабель менеджмент ):







Особенности реализации:
1) При изготовлении использовал односторонний текстолит, поэтому на плате 4 перемычки (отлично видны на фото).
2) Все элементы SMD - формата 0805, иногда можно использовать 1206 (для сравнения - на фото 3,3кОм резистор формата 1206).
3) Вместо R8 номиналом 9,1 МОм - использовал 10 МОм.
4) Резистор R4 использовал переменный WH148-1A-2 A, 100кОм, 3pin, прямой - очень чувствительный к перегреву, паять нужно в одно касание, иначе постоянно пропадает контакт, и прибор начинает пищать без остановки.
5) Пьезоэлемент необходимо использовать без встроенного генератора (например излучатель без генератора PKM44EW: 70dB, 500Hz-20KHz; размер 44х14мм).
6) Светодиод обычный 5мм, красный, подключен через резистор 390 Ом (ограничивающий ток резистор выбран с огромным запасом по мощности, так как меньше просто не было под рукой).
7) Использовал следующие транзисторы:
- прибор №1: PMBT5551 (NPN;160V;0.6A;250mW;100MHz;h21=30-250)
- прибор №2: BC817-40 (NPN;45V;0.5A;250mW;170MHz;h21=250-600)

Субъективно - на транзисторах BC817-40 работает громче, звук резче (проверял на одих и тех же пьезо пищалках).

Прибор не требует настройки, работает сразу после сборки. Отлично обнаруживает провода под напряжением (проверял на глубине до 50мм). Единственное замечание - также реагирует на металлические предметы не под напряжением (выборочно), а также на некоторые участки стен (кирпичная кладка - красный прочный кирпич, черный внутри, арматуры в стенах нет, почему пищит прибор - пока не разобрался).

Потребление прибора 22,5мА, около 15мА из которых приходится на светодиод, и около 7,5мА на сам прибор. Размышляю о целесообразности отказа от светодиода.

Автору схемы (BSVi) - мои благодарности.
