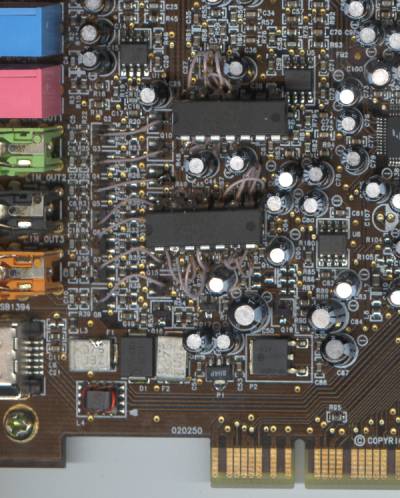

Итак перед вами фрагмент печатной платы звуковой карты. Красными квадратами выделены интересующие нас радиокомпоненты.(щелкните по картинке для увеличения)
Audigy2 6.1 (Model SB0240)
|
Audigy2 ZS (Model SB0350)
|
SB Live 5.1 (Model SB0060)
|
SB Live 24 (Model SB0410)
|
Diamond Monster MX300 (Vortex2)
заменить обведеную красным микруху на opa4134UA (opa4132UA)
Квадрат отмеченный цифрой 1
"Проходные" ключи, предназначенные для отключения звуковых выходов от нагрузки на время переходных процессов в карте (включение компа, смена типов динамиков etc) и ключи MUTE, предназначенные для отключения звуковых выходов в том случае если вы включаете наушники.
Рекомендация: - НЕ ТРОГАТЬ. Действительно их закорачивание улучшает качество звука, но при этом возникает неприятный побочный эффект. Если вы на ходу вынете штекер из разъема карты, она исчезает из списка устройств Windows
В том случае если вы решитесь таки закоротить ключи (например если вы никогда не вынимаете штекер из разъема) следуйте нижеприведенным инструкциям.
Можно закоротить как сразу всю цепочку, кинув провод от одиночного вывода каждого ключа в квадрате 1, до одиночного выхода соответствущего ключа в квадрате 2 (желтая линия), так и каждый ключ по отдельности(красные линии). Подобное закорачивание используете для каждого из 7 имеющихся ключей.
В том случае если вам нужен только стерео выход, то ключи можно не коротить, сняв нужный вам сигнал с беленького разъема в левом верхнем углу платы. туда он подводится до обсуждаемых ключей.
Используйте следующие контакты:
1 - Analog Ground
2 - Analog Headphone Out Left
4 - Analog Headphone Out Right
Штекер для этого разъема вы можете взять от старого шнурка для подключения Audio выхода СD-ROM(помните были такие универсальные с тремя разъемами с одной стороны кабеля? Один из этих разъемов втыкается в это гнездо как родной).
Примечание:
После того как вы избавитесь от ключей, у вас все равно останется лишний резистор в выходной цепи сопротивлением 33 ома. Его бы тоже лучше перемкнуть. Расположен он рядом с 1 и 7 выводом каждой микросхемы. на резисторе написано "330", не перепутайте его с "333"!!!! Это не то что вам нужно. Прежде чем коротить убедитесь тестером что один вывод этого резистора "звонится" на 1 (или 7) ножку своей микросхемы, а второй его вывод на одиночный контакт ключа(фотку потом сделаю).
Квадрат отмеченный цифрой 2.
Микросхема усилителя подключенного к "зелененькому" разъему(два канала -фронт). Операционный усилитель JRC 4556(у SBLive M5216FP).
Рекомендация - заменить на операционный усилитель OPA2134UA (либо для эстетов на OPA2132UA) Последний вариант в два раза дороже, но и звучит получше. Тупо меняем микросхему, ножки совпадают, (проверено-работает).
Квадрат отмеченный цифрой 3.
Микросхема усилителя подключенного к "черному" разъему(два канала - тыл). Операционный усилитель JRC 4558С. (у SbLive JRC4580)
Рекомендация - заменить на операционный усилитель OPA2134UA (OPA2132UA)
В том случае если вы не используете 5.1 системы, ограничиваясь стерео, можете эту микросхему не менять.
Квадрат отмеченный цифрой 4.
Микросхема усилителя подключенного к "оранжевому" разъему(каналы центра и тылового центра). Операционный усилитель JRC 4558С.
Рекомендация - заменить на операционный усилитель OPA2134UA (OPA2132UA)
В том случае если вы не используете 5.1 системы, ограничиваясь стерео, можете эту микросхему не менять. Впрочем... драйвера KX позволяют выводить на этот разъем сигнал наушников, так что я бы на вашем месте эту микруху таки поменял.
Квадрат отмеченный цифрой 5.
Микросхема усилителя подключенного к "оранжевому" разъему(канал саба). Операционный усилитель JRC 4558С. (используется только половина микросхемы) Рекомендация - заменить на операционный усилитель OPA2134UA (2132 для него слишком жирно )
В том случае если вы не используете 5.1 системы, ограничиваясь стерео, можете эту микросхему вообще не менять.
Помимо замены указанных 4 микросхем на их полные эквиваленты в мини SOI-8 корпусе, вы можете заменить их 2 микросхемами OPA4134 в DIP корпусе напаяв ее на проволочках.
Так как каждая OPA4134 содержит сразу 4 усилителя, вместо двух в чипе opa2134, то каждая такая микросхема заменяет сразу две OPA2134. А если учесть что стоят они практически одинаково (около 100 руб) вы можете таким образом получить неплохую экономию.
Если вы пойдете по этому пути, то учтите что питание у 4134 перевернуто относительно 2134. То есть V- и V+ находятся с разных сторон микросхемы, не перепутайте и внимательно смотрите в даташит(см конец статьи).
Инструкция по выпаиванию микросхем в мини корпусах с печатной платы Audigy2
Необходимые инструменты.
1) Паяльник на 6 вольт 12 ватт с трансформатором.
2) Лупа
3) шелковая нитка.
Протаскиваете нитку между выводами и корпусом нужной микросхемы (зеленоватая-желтая линия на фото)
Один конец нитки, привязываете к чему либо на печатной плате(я лично обмотал ее несколько раз вокруг белого разъема на карте).Второй конец нитки берете в руку и сильно натягиваете так, чтобы нитка пыталась вырваться из под микросхемы, но припаянные выводы ее не пускали.(см фото).
Теперь стоит вам нагреть крайнюю ножку микросхемы паяьником, как нитка тут-же проскочит под нее, отделив таким образом вывод микросхемы от платы. Теперь нитка упирается в следующую ножку микросхемы. Прогреваете ее и нитка проскочит теперь и под ней. Повторяете эту операцию со всеми ножками микросхемы. Отпаяв все ножки, приподнимаете микросхему иголкой, и перебрасываете нитку теперь на другую сторону микросхемы.
Таким образом вы вскоре отпаяете всю микросхему. Вам осталось лишь поставить на освободившиеся контакты чип OPA2134 и припаять его, поочередно касаясь его ножек паяльником.
Приложение:
Схема каналов SUB-Center Audigy SB040
|
Схема SBLive 24(на audigy похоже а фронтах-тылах тоже самое), распиновка микросхем DAC и OPA2134
|
Герман Иванов.
январь 2006 года.
Обсудить материал можно в
специально созданной ветке форума
О переделке карты M-Audio Revolution 5.1 можно прочитать
в статье Моды звуковой карты M-Audio Revolution 5.1
Оригинал был опубликован в форуме iXBT 20/01/2006 http://forum.ixbt.com/topic.cgi?id=12:22570-44
Автор приносит свою благодарность UFO, Thunderalex75, Shoewreck, Lik,ikm, Moxa,Dimonas,Satana99 и всем другим участникам той ветки, за проделанную огромную работу.
