Водяное охлаждение БП. Начало.

Сегодня завершил перевод БП на водяное охлаждение, вот что получилось.

(кликните по картинке для увеличения)

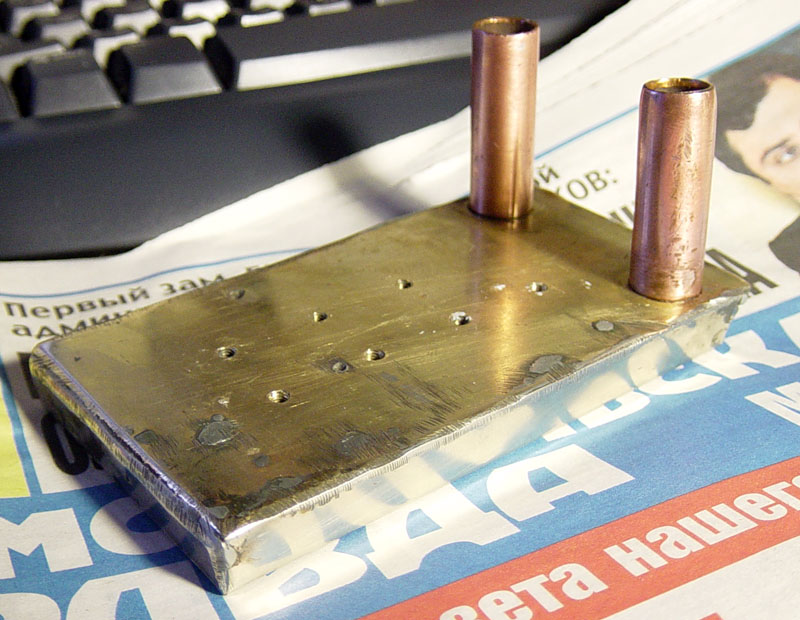

сам водоблок

Основание представляет из себя 3мм латунь. Кожух спаян из мельхиора. Внутри полости имеется перегородка из того же мельхиора- получается П-образный канал. В латунной пластине просверлены сквозные отверстия, нарезана резьба. Изнутри отверстия прикрывают заплатки их того же мельхиора.

После спайки и обработки кромок провел проверку водопроводом. Ни одной течи -))

(кликните по картинке для увеличения)

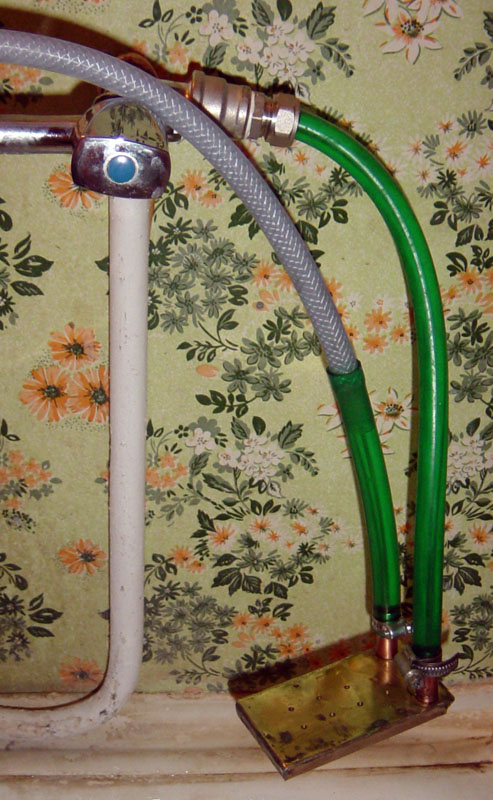

Проверка давлением

После этого провёл последнюю примерку

(кликните по картинке для увеличения)

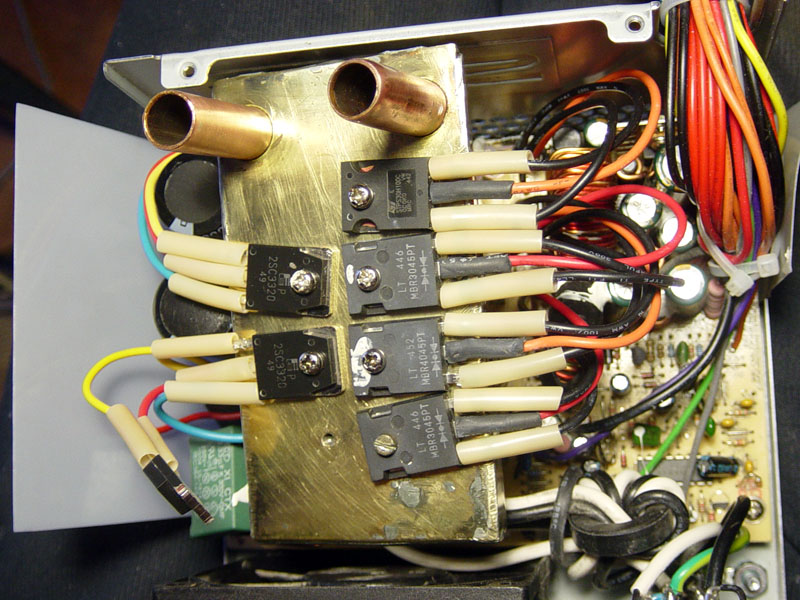

Последняя примерка
и окончательную сборку

(кликните по картинке для увеличения)
вдоблок установлен

Теперь моя СВО выглядит так

(кликните по картинке для увеличения)

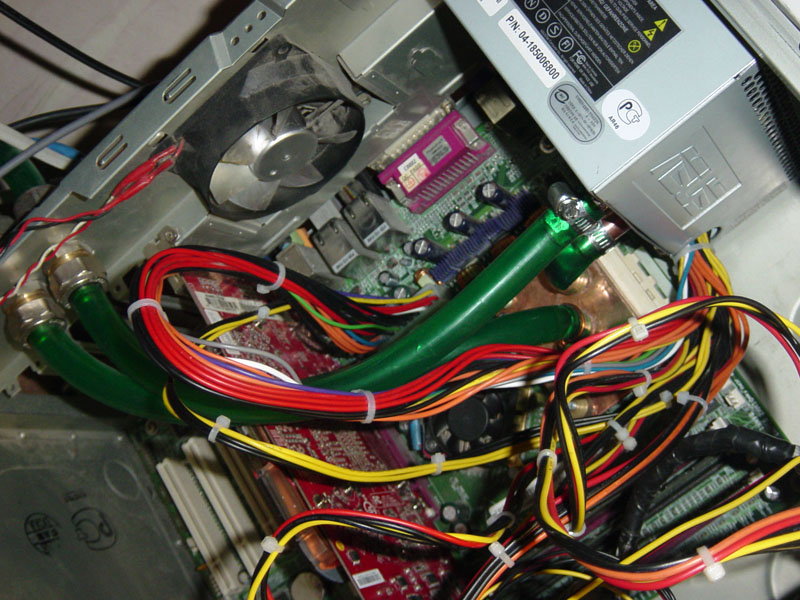

CPU+PSU

В ходе проектирования была допущена неточность, в результате которой штуцер водоблока БП практически упирается в штуцер водоблока проца. Временно кинул обрезок трубки, но она сильно передавлена... Нужно будет переделывать конструкцию...

Успехов!
