Определение реального энергопотребления игровой беспроводной мыши на примере Bloody R3

для раздела Блоги
Цель данного исследования: определить влияние основных параметров — частоты опроса USB-порта(125, 250, 500ГЦ) и материала поверхности на которой может работать мышь, на энергопотребление игровой беспроводной мыши, путём замеров силы тока в цепи питания мыши. В качестве испытуемой выступает моя домашняя боевая мышка Bloody R3.
Измерительный стенд

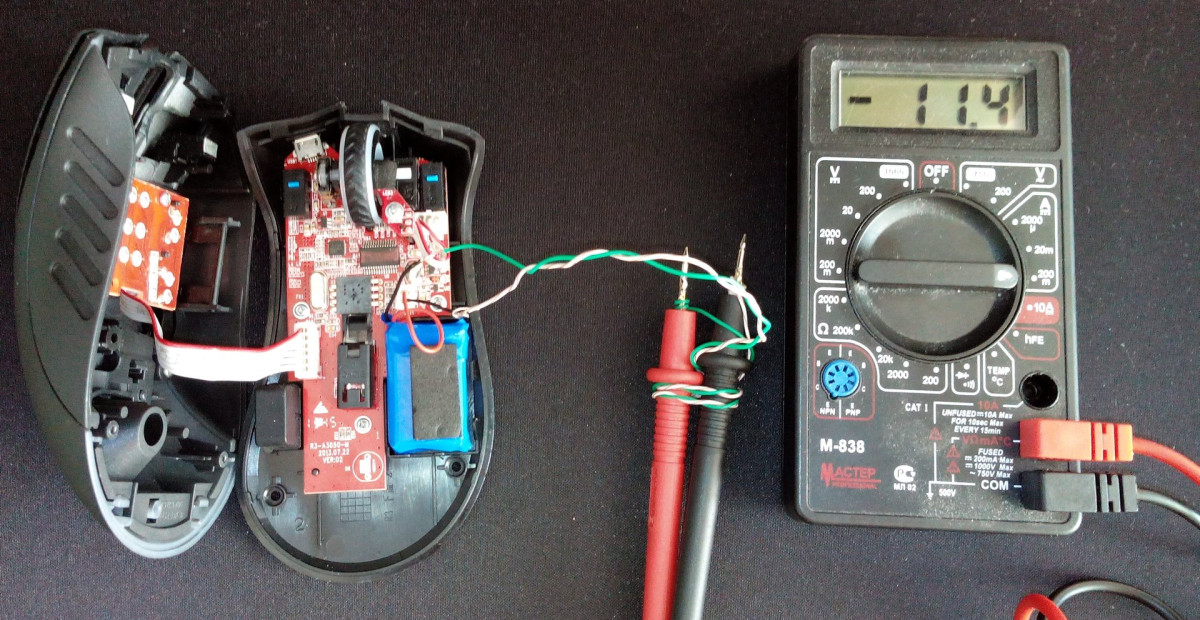

И так, для начала, как производились замеры. Мышь была разобрана, вынут аккумулятор, перекушен чёрный проводок и, в образовавшийся разрыв, впаяны проводки идущие к щупам мультиметра «Мастер М-838»(переключатель в положении «200m»). К слову, к щупам мультиметра проводки тоже припаяны. Аккумулятор подсоединён обратно в мышь.
На начало замеров имеем:
Напряжение на клеммах(штекере) аккумулятора: 3,84 В;
Сопротивление линии «щупы+проводки»: 1,5 Ом.
Вначале компьютер выключен, мышь тоже выключена(выключение происходит автоматически при выключении компьютера (прекращении подачи сигнала на ресивере)) — потребление энергии: 0,04 мА.
При нажатии на основные клавиши (прав. или лев.) происходит кратковременный (около 7 сек.) всплеск потребления до 11,7 мА
Включаем компьютер.
ПО Bloody-5 показывает заряд батареи — 51%.
Здесь стоит оговориться: мышка имеет два RGB-светодиода подсветки: передний — у колеса прокрутки и задний — у логотипа, с регулируемой через ПО яркостью (3 режима: слабый, средний, яркий) и возможностью полного отключения. К томуже, задний светодиод постоянно находится в режиме мерцания(гаснет-горит). Поэтому замеры будут проводиться при полностью отключенной подсветке, кроме случаев оговоренных особо.

В начале — режим ожидания(мышь не двигается), частота USB — 125 Гц:

1. Диоды подсветки выключены: 4,6-5,1 мА;
2. Диоды подсветки в режиме «слабый»: 4,8-5,4 мА;
3. Диоды подсветки в режиме «яркий»: 7,4-9,2 мА.

Здесь же испытываем влияние частоты опроса USB-порта(здесь и далее диоды подсветки выключены):

1. 125Гц: 4,8-5,1 мА;
2. 250Гц: 4,8-5,5 мА;
3. 500Гц: 6,1-6,5 мА;

Далее идут замеры тока при круговых движениях мыши на различных поверхностях.

125 Гц

1. Коврик матерчатый чёрный: 17,9 мА;
2. Бумага белая формата А4: 17,6 мА;
3. Пластиковая папка-скоросш. красная: 17,9 мА;
4. Пластиковая папка-скоросш. чёрная: 17,7 мА;
5. Алюмин.крышка HDD: 18,3 мА;
6. DVD-диск(раб. сторона): 18,0 мА;
7. Стекло прозрачное 2мм: 18,1 мА (17,9 мА — лежит на ковре);
8. Мелковорсистая ткань: 17,3 мА.

250 Гц

1. Коврик матерчатый чёрный: 20,4 мА;
2. Бумага белая формата А4: 20,1 мА;
3. Пластиковая папка-скоросш. красная: 20,4 мА;
4. Пластиковая папка-скоросш. чёрная: 20,2 мА;
5. Алюмин.крышка HDD: 20,8 мА;
6. DVD-диск(раб. сторона): 20,5 мА;
7. Стекло прозрачное 2мм: 19,9 мА (20,4 мА — лежит на ковре);
8. Мелковорсистая ткань: 19,9 мА.

500 Гц

1. Коврик матерчатый чёрный: 22,1 мА;
2. Бумага белая формата А4: 21,8 мА;
3. Пластиковая папка-скоросш. красная: 22,1 мА;
4. Пластиковая папка-скоросш. чёрная: 21,9 мА;
5. Алюмин.крышка HDD: 20,8 мА;
6. DVD-диск(раб. сторона): 19,1-21,5 мА;
7. Стекло прозрачное 2мм: 18,7 мА (22,1 мА — лежит на ковре);
8. Мелковорсистая ткань: 21,5 мА.

Также в ПО Bloody-5 есть ползунок, который в русской локализации переведён как «Временные рамки регулировки» — имеются 4 установки: «Auto» _ «Office» _ «MMO/RPG» _ «FPS» (кстати, все замеры при исследовании выше проводились при «FPS»). Он почему-то завязан с вкладкой, где выставляется частота USB — если выбрать «Office», то автоматически выставляется частота 125 Гц, а если «FPS», то — 250 Гц(непонятно, почему не 500?..), хотя потом опять можно принудительно выставить нужную частоту. Замерами установлено, что параметры «MMO/RPG» и «FPS» равноценны, а вот в режиме «Office» энергопотребление явно ниже (коврик матерчатый чёрный):

1. 125Гц: 14,5 мА;
2. 250Гц: 17,0 мА;
3. 500Гц: 18,7 мА;

Далее исследуем влияние фирменных утилит (технологий) Bloody для улучшения беспроводной связи. Все пять имеющихся утилит, кроме одной, не оказывают какого-то влияния на энергопотребление. Единственная технология, влияющая на потребление тока — это «Strengthen Power» («Улучшение беспроводной передачи сигнала. Увеличение устойчивости к помехам позволяет использовать стабильную беспроводную связь)». При её отключении, потребляемый ток снижается от 22,1 мА(500Гц, чёрный коврик) до 21,5 мА.
Также, ради интереса, приведу энергопотребление при максимальном свечении диодов, USB-500Гц и на матерчатом чёрном ковре:
26,4 мА.
Ну, ещё можно упомянуть отсутствие какой-либо зависимости от настроек калибровки высоты отрыва (LOD).

Выводы.
Что имеем в итоге? Во-первых, подтверждается заявленное производителем энергопотребление сенсора ADNS-3050, устанавливаемого в данную модель мыши www.pixart.com.tw/product_data_table.asp?ToPage=1&productclassify_id=1&productclassify2_id=3
Фактическое потребление оказалось даже меньше, чем заявлено, однако спишем это на погрешности измерений и имеющееся на момент измерений напряжение.
Во-вторых, также подтверждается, что энергопотребление мыши Bloody R3 с сенсором ADNS-3050 ниже, чем у её собрата из предыдущего поколения на сенсоре PAW3305DK forums.overclockers.ru/viewtopic.php?p=9366485#p9366485
В-третьих, в отличии от той же R4, весьма неоднозначные показатели зависимости потребляемой энергии от типа считываемой поверхности. Думаю, это объясняется применением инфракрасной подсветки (на R4 — светодиод красного свечения) для которой не так критична отражающая способность. В то же время, похоже, имеется некая зависимость связанная с качеством поверхности, хотя алюминий как-то странно выбился из общего строя…
В целом, полученная информация может быть полезна при выборе оптимальных настроек для экономичного расходования энергии и увеличения времени работы между подзарядками.
От себя рекомендую следующие параметры: частота — 250 Гц, тем более производитель как бы даже сам подталкивает к использованию данной частоты; тип пробуждения — «Просыпаться от клика»; время начала энергосбережения установить минимально возможное — 5 мин.; подсветку назначить самую тусклую, полностью отключать не желательно, т.к. затруднено будет контролировать включение (даже случайное) различных режимов работы ядер.
P.S.: по просьбе «жаждущих» сообщаю о режиме перехода в т.н. «спящий режим»: в режим сверхнизкого энергопотребления — 0,04мА мышь переходит ровно спустя установленное в настройках время (у меня минимально возможное — 5 мин.). Снижение же энергопотребления при остановке мыши (см. «режим ожидания(мышь не двигается)» в статье), если она до этого двигалась по коврику, происходит практически мгновенно.
