<br/> Введение.
<br/><br/> С появлением на рынке серии GeForce 7ххх, а особенно бюджетного варианта, 7300 и 7600, мир Оверов стал немного краше. Серия выполнена на 90nm, в связи с этим обладает малым выделением тепла, что нам только в радость. Все знают, что больше всего для overclocking’а подходят видеокарты делюксовых версий, т.е. из потока отбираются лучшие GPU и на их основе создают Deluxe. Обычно карты с подобным...
1. Ведение.
2. Описание Palit 7300GT 256Mb Sonic 128Bit.
3. Основная работа:
1) Замена охлаждения;
2) Вольтмод карты Palit 7300GT Sonic;
3) Расчёт оптимальной дельты;
4. Результаты тестов после всех работ
5. Выводы.
Введение.
С появлением на рынке серии GeForce 7ххх, а особенно бюджетного варианта, 7300 и 7600, мир Оверов стал немного краше. Серия выполнена на 90nm, в связи с этим обладает малым выделением тепла, что нам только в радость. Все знают, что больше всего для overclocking’а подходят видеокарты делюксовых версий, т.е. из потока отбираются лучшие GPU и на их основе создают Deluxe. Обычно карты с подобным наименованием имеют завышенные частоты по GPU и памяти.
В дальнейшем я опишу все, что можно сделать с видеоадаптером производства Palit 7300GT 256Mb Sonic 128Bit.
Описание Palit 7300GT 256Mb Sonic 128Bit.
Из названия видно, что карта имеет 256Mb памяти и 128 битную шину. Так же видно, что это качественный чип (у Palit это обозначается как Sonic). Чип G73, который так же используется на картах 7600, но 7300 имеет 8 конвейеров, а не 12 как у 7600.
Внешне карта выглядит так:
(кликните по картинке для увеличения)
Palit 7300GT Sonic
(кликните по картинке для увеличения)
Крепление 7300GT
Можно заметить, что эта версия Palit 7300GT 256Mb Sonic не имеет референсный дизайн карт 7300GT, а скорее дизайн карты Palit 7600GS Sonic:
(кликните по картинке для увеличения)
Palit 7600GS Sonic

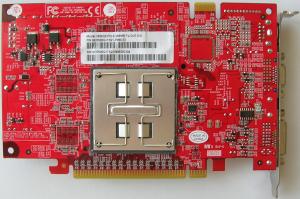

(кликните по картинке для увеличения)
Palit 7600GS Sonic(зад)
На карте 7300GT, установлен обычный кулер из алюминия, с очень плохо отполированным основанием.
(кликните по картинке для увеличения)
Кулер
Так же видны радиаторы на блоках памяти, что плюс. Память типа DDR3 которая имеет латентность 2.0ns что соответствует частоте 500(1000).
(кликните по картинке для увеличения)
Память

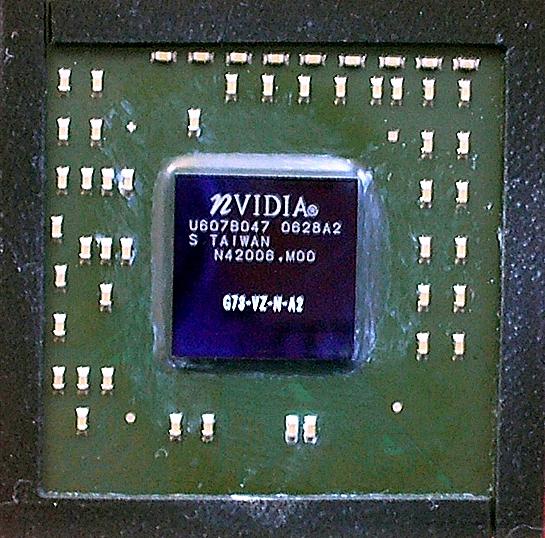

Сам GPU по дефолту имеет частоту 500MHz:
(кликните по картинке для увеличения)
Чип
Основная работа:
Всё тесты проводились при следующей конфигурации компьютера:
Мат. Плата: Asus P5WD2 bios v.0601
Проц.: Celeron D 352 @ 5000MHz (1.500V, кулер Big Typhoon)
Опер. Память: Patriot PC4200 DDR2-533@833 512Mb(4-4-4-14, 2.2V)
Блок питания: Thermaltake 470W (active PFC)
Система безкорпусная. Температура воздуха в помещении 24*С.
Операционная система и драйверы:
Windows XP Pro Service Pack 2
DirectX 9.0c (Feb2006)
NVIDIA ForceWare v91.31
Настройки драйвера NVIDIA ForceWare:
Intellisample Settings: High Quality
Trilinear Optimization: Off
Anisotropic mip filter optimization: Off
Anisotropic sample filter optimization: Off
VSync: Always Off
Как я уже сказал, карта имеет частоты GPU/RAM - 500/500(1000). Напряжение на GPU составляет 1.12V в 2D режиме и 1.14V в 3D, что, на мой взгляд, весьма мало. Память по дефолту работает на 2.00V.
В начале было решено протестировать карту на дефолтовых частотах.
Результаты на Default частотах:
3Dmark’03
(кликните по картинке для увеличения)
Default 7300GT 256Mb Sonic(03)
3Dmark’05
(кликните по картинке для увеличения)
Default 7300GT 256Mb Sonic(05)

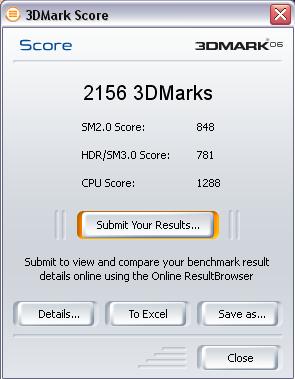

3Dmark’06
(кликните по картинке для увеличения)
Default 7300GT 256Mb Sonic(06)
Разгон осуществлялся утилитой PowerStrip v.3.63.
GPU в начале меня сильно порадовал, т.к. при напряжении 1.14V он смог работать при частоте 600MHz, а вот память не очень, но и не огорчила 690(1380)MHz. Протестив карту я получил результаты:
3Dmark’03 – 12125
3Dmark’05 – 5266
3Dmark’06 – 2556
Замена охлаждения
Температура чипа в разогнанном виде(600/1380) со стандартной сист. охлаждения составляла: min t = 39*C; max t = 52*C.
Прежде чем приступить к вольтмоду карты я решил заменить систему охлаждения. Для этого я использовал старый добрый радиатор производства Hammer, заранее модифицировав его:
(кликните по картинке для увеличения)
Hammer1
(кликните по картинке для увеличения)
Hammer2
(кликните по картинке для увеличения)
Hammer3
Чтобы не сколоть GPU столь громоздкой конструкцией, я решил установить на чип процессорную крышку от старого Celeron’а D 331, хорошо отполировав её:
(кликните по картинке для увеличения)
Крышка1
(кликните по картинке для увеличения)
Крышка2
На чип наносим термопасту АлСил3. Затем осторожно кладём крышку на чип, так чтобы не замкнуть соседние элементы, и хорошо прижимаем, а по краям, наносим супер клей (Так же можно использовать термоклеей). Держим несколько секунд… и крышка хорошо закреплена.
(кликните по картинке для увеличения)
Установленная крышка
(кликните по картинке для увеличения)
Установленная крышка2
(кликните по картинке для увеличения)
Крышка3
В дальнейшем крепёж суперклеем показал, что при снятии радиатора, крышка остаётся на нём самом.
(кликните по картинке для увеличения)
Супер клей
Осталось придумать крепление. Иногда это является наиболее сложным аспектом в установке охлаждения. Была создана очень легкая, на мой взгляд, конструкция:
(кликните по картинке для увеличения)
Крепление3
(кликните по картинке для увеличения)
Крепление1
Крепление представляет собой упрощенный вид домкрата. При вращении гайки по часовой стрелке, поднимается болт, болт в свою очередь, натягивает провод, а провод плотнее прижимает кулер к основанию чипа. Это крепление может сделать любой в домашних условиях. И что особо важно, оно универсально.
После проделанных работ охлаждение выглядело так:
(кликните по картинке для увеличения)
Общий вид4
(кликните по картинке для увеличения)
Общий вид1
(кликните по картинке для увеличения)
Общий вид2
Нагрузка на чип проводилась утилитой Video Card Stability Test(VCST), которую можно назвать S&M для видеокарт (S&M – утилита для проверки стабильности CPU и др. компонентов компьютера). Эта утилита смогла более сильно нагреть чип карты, чем трёхразовый прогон теста 3Dmark’05. (разница между 3Dmark’ом и VCST составила 2 градуса)
В результате были получены температуры:
Без нагрузки:
(кликните по картинке для увеличения)
замена охлождения(min t)
В нагрузке:
(кликните по картинке для увеличения)
замена охлаждения(max t)
Видно, что у меня получилось резко снизить температуру. Теперь можно переходить к вольтмоду!
Вольтмод карты Palit 7300GT Sonic
Как я уже говорил ранее, GPU карты имеет напряжение 1.12V в 2D и 1.14V в 3D, а память 2.00V. Было так же сказано, что компоновка элементов карты нереференсна. Исследовав плату, я нашёл два стабилизатора APW7120. Ближе к краю APW7120 - отвечает за память, ближе к центру APW7120 - отвечает за GPU.
Вольтмод GPU:
(Все замеры напряжения проводились в 2D режиме!)
Чтобы завольтмодить GPU надо припаять переменное сопротивление на 10кОм к 6й и 3й ноге APW7120 или использовать карандашный метод на резисторе SR67. Мониторинг напряжения GPU снимаем с конденсатора CP2.
(кликните по картинке для увеличения)
Вольтмод GPU
В начале я начал повышать напряжение на GPU. Повысив напряжение до 1.32V, я добился стабильной работы на частоте GPU 690MHz. В дальнейшем напряжение было поднято до 1.54V, что соответствовало частоте 780MHz. С последующим поднятии напряжения карта отказывалась стабильно работать. Видимо это её предел.
Расчёт оптимальной дельты:
Насколько я знаю, не многие умеют определять оптимальную дельту. Я постараюсь доступно объяснить.

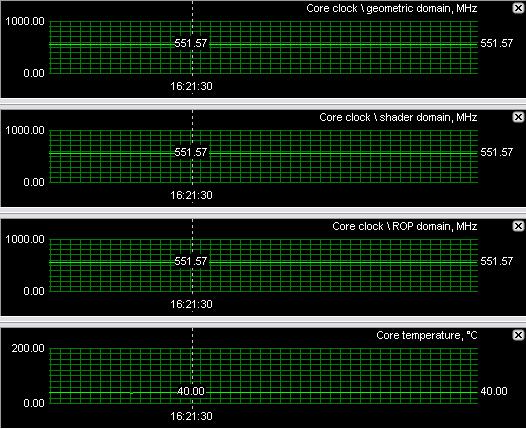

Для дальнейшего разгона GPU ограничивающим фактором становится так называемый процессор Geometric domain. Значит, частоту этого процессора надо понизить. (Увидеть его частоту и частоту двух других - shader domain; ROP domain, можно с помощью утилиты RivaTuner v2.0 RC 16). Карта серии 7300GT имеет по умолчанию нулевую дельту. Для дальнейшего разгона нам надо сделать её отрицательной. Для этого в программе NiBiTor v.3.0a ставится максимальная дельта « 128». После того как мы поменяли дельту на максимальную(128 ), надо сохранить прошивку.
(кликните по картинке для увеличения)
NIBITOR
Далее надо перепрошить адаптер. Перепрашивается обычно утилитой nvFlash из-под DOS. Для нашей видеокарты надо последние версии. Я использовал версию 5.33 последнюю на момент написания статьи. После того как карта перепрошита (Geometric domain работает на заниженной частоте), снова находим максимальную частоту работы GPU. На моей видеокарте она равнялась всего-навсего 800MHz, т.к. при дальнейшем повышении появлялись артефакты. (Возможно, попался сырой GPU) У каждого она может быть разной. После чего берём полученную частоту до изменения дельты(780) и отнимаем от неё полученную после прошивки(800). Получаем число -20. Это и есть оптимальная дельта.
Внимание! Записать отрицательное число в NiBiToR не получится!!!
Для того чтобы прописать, надо 256 -20=236. Полученное 236 прописываем в NiBiToR.
Это делается, для того чтобы Geometric domain работал на той частоте, которая стала для него максимальной( 780). Далее сохраняем, с уже изменённой дельтой.
(кликните по картинке для увеличения)
NIBITOR оптимальная
Перепрашиваем. И теперь у нас частота 800MHz, Geometric domain работает на 780, а все остальные процессоры работают на 800MHz!
(кликните по картинке для увеличения)
Дельта
Минимальная температура чипа составляла 45*С.
Максимальная температура:
(кликните по картинке для увеличения)
800;1520 max t
Вольтмод памяти:
Чтобы завольтмодить память надо припаять переменное сопротивление на 20кОм к 6й и 3й ноге APW7120 или использовать карандаш на резисторах R39 для повышения (находится на обратной стороне карты) и SR72 для понижения (находится возле APW7120 память). Мониторинг напряжения памяти снимаем с конденсатора CP7.
(кликните по картинке для увеличения)
Вольтмод mem
(кликните по картинке для увеличения)
Вольтмод памяти каранд
При повышении напряжения на памяти до 2.10V, карта погналась до частоты 720Mhz, конечным напряжение стало 2.25V, что помогло памяти заработать при частоте 760Mhz. На ощупь, блоки памяти были немного тёплые, так что дело не в перегреве. Различные манипуляции с таймингами ни к чему путному не привели. Память меня разочаровала.
Конечными стали частоты GPU/RAM – 800/760(1520).
Как известно 7300 отличается от 7600 лишь урезкой конвееров и частот, в связи с чем была предпринята попытка разблокировки недостающих конвейеров. Двухчасовое изучение дампа видеокарт, а так же прошивка 7600GT, не помогло мне включить ещё 4 конвейера. В итоге был сделан вывод: «Включить недостающие конвейеры на видеокарте 7300GT через БИОС нельзя!»
(кликните по картинке для увеличения)
Sysconn GeForce 7600 GT
Теперь подошло время тестов.
Результаты тестов после всех работ
3Dmark03
(кликните по картинке для увеличения)
800;1520(03)
3Dmark05
(кликните по картинке для увеличения)
800;1520(05)
3Dmark06
(кликните по картинке для увеличения)
800;1520(06)
Выводы.
Подводя окончательный итог, можно сказать, что видеокарта от Palit 7300GT Sonic, очень выгодное решение. Она поддерживает все новые на сегодняшний день технологии, имеет хороший разгонный потенциал, также возможность объединения в режим SLI. А главное цена, которая не кусается 100$.
Xочу выразить благодарность necromant and Boss за вовремя оказаную помощь.
 |
|
|
