Доработка помпы Laing D5 Vario
реклама
Т.о. управлять производительностью помпы крайне неудобно, а контролировать её без каких либо дополнительных устройств вообще невозможно.
Решил попытаться это исправить.

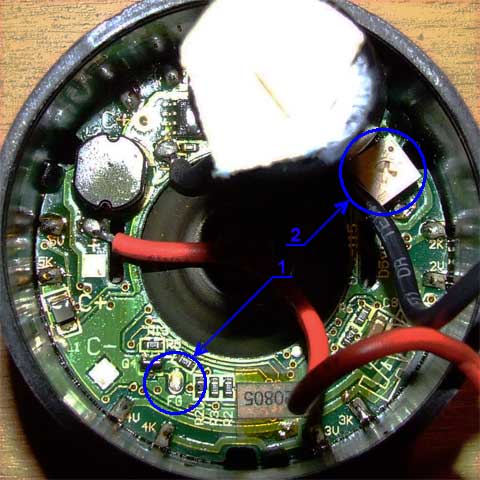

Первое - конечно мониторинг оборотов. Всё что только можно отвинтил, разобрал, снял заднюю крышку, заглянул внутрь. Памятуя, читанную ранее министатью Ghozt, начал искать точку подключения. Точку "FG1" обнаружить не удалось, зато точка GF сразу же бросилась в глаза. Предположил, что это она и есть и подпаял к ней жёлтый проводок 3-х пинового вентиляторного коннектора (Точка №1 на фото).
(кликните по картинке для увеличения)
Испытаем потом, а пока доработка №2.
Бесспорно удобнее управлять оборотами помпы не открывая корпуса компьютера и уж тем более не добираясь к помпе с отвёрткой.
Сам регулятор нормально доступен, если слегка отогнуть мощный электролитический конденсатор (Область №2 на фото). Промерял тестером и пришёл к выводу, что это простой подстроечный резистор на 10К. Выпаял его, промерил ещё раз - Да точно он /Чем руководствовался производитель заявляя 5 скоростей - загадка/. Впаял вместо него 3 проводочка, вывел их за пределы помпы и пока, временно припаял на другом конце этот же подстроечник (потом заменю на нормальный переменник).
Всё можно закрывать заднюю крышку.
Подключил всё к стендовому компу (пинание помпы к БП-шнику, мониторинг в PWR Fan, регулятор пока в руках), включил (без воды - "на сухую"), вывел экран настройки BIOS (PC Health) - всё работает!!! Обороты мониторятся, регулятор регулирует.
Перебираем всё на чистовую, прячем провода в оплётки, наводим лоск.

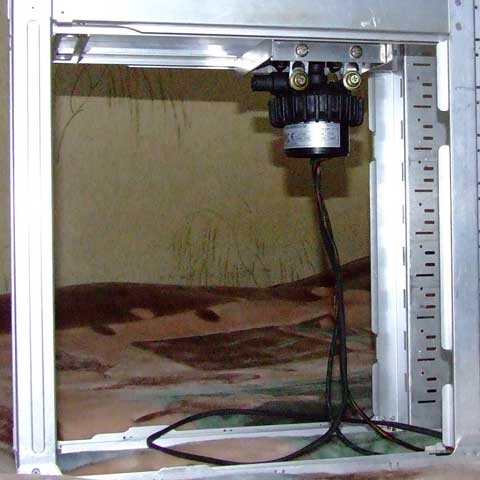

(кликните по картинке для увеличения)
Теперь из задней крышки помпы выведены 3 аккуратных проводка:
1. Питание помпы - к БП-шнику.
2. Мониторинг оборотов - в 3-пин коннектор МоБо или внешнее устройство мониторинга.
3. К переменному резистору управления оборотами (где его поселить, думаю каждый решит сам).
З.Ы. Модификация прошла на редкость легко. Все места, где проводилась пайка свободно доступны, достаточно лишь снять заднюю крышку. Вся работа, включая упаковку в оплётки и термоусадки заняла в общей сложности не более полу-часа. А в итоге мы поимели более удобное, а главное наглядное управление производительностью помпы.
Буду благодарен за высказанные мнения, пожелания, конструктивную критику
