Простой авторегулятор для кулера на DC-DC преобразователе.
реклама
Принципиальная схема отличается от приведенной в даташите только цепью обратной связи- вместо делителя из постоянных резисторов используется цепь из подстроечного резистора и терморезистора.
Терморезистор нужен с отрицательным ТКС, так называемый NTC-терморезистор.
Я применил терморезистор фирмы EPCOS. Номинал датчика может быть от 1 до 22ком. Переменный резистор подбирается из такого расчета, чтобы его сопротивление было в 4-5 раз больше номинала терморезистора.

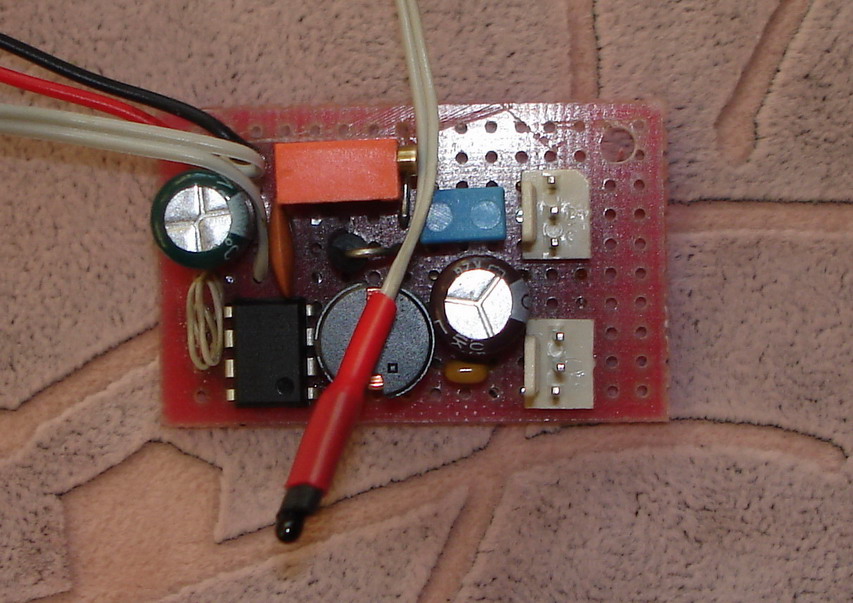

Схема собиралась на макетной плате, в настройке практически не нуждается.

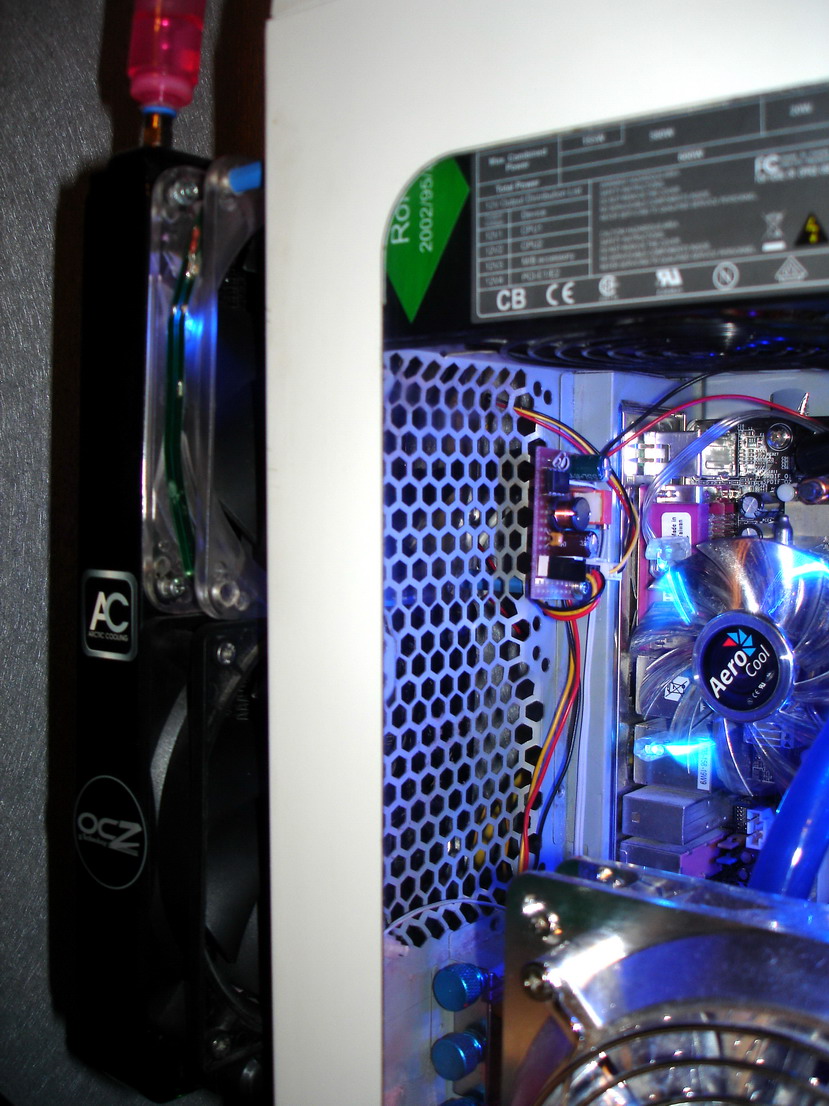

Терморезистор размещается с максимально возвожным термическим контактом к охлаждаемому элементу. В моем случае обильно смазанный термопастой датчик расположен в специально сделанной проточке в выходном штуцере радиатора СВО. Настройка сводится к установке макс. выходного напряжения на вентиляторах при максимально допустимой температуре теплоносителя в контуре.
При нагрузке двумя 120 мм вентиляторами GT Silentblade (суммарный потребляемый ток- 400 мА макс.) максимальное вых. напряжение составляет 10.5 вольт. Устанавливается режим следующим образом: запускается любая программа прогрева процессора, радиатор перекрывается куском бумаги-картона, и по достижении необходимой температуры (я догнал до 38*С) переменным резистором выставляется необходимое напряжение (я выставил 9 вольт - по комфортному уровню шума). Убираем картон и наблюдаем снижение температуры синхронно с уменьшением оборотов венитляторов. Через некоторое время в системе устанавливается тепловое равновесие. Если температура теплоносителя и процессора вас устраивает- на этом настройку можно считать законченной. Если температура слишком высока- нужно добавить немного напряжения, буквально 0,5 вольт и подождать, пока установится температура. И т. д. За пол часа можно подобрать оптимальную характеристику, которая устроит Вас и по температуре и по уровню шума.
Я остановился на следующих параметрах: температуры теплоносителя от 30 до 35*С в покое и полной нагрузке соответсвенно, и напряжения от 5.8 до 8.5вольт.
Все вышесказанное справедливо для СБАЛАНСИРОВАННОЙ системы, имеющей некоторый запас по эффективности- если, допустим, радиатор слабоват то никакие регуляторы не помогут- придется выставлять такой режим, при котором вентиляторы будут работать на полных оборотах при любой загрузке системы.
