Значит, вот он Я.

Я -DiMoN-
Типа, всё ОК!

А вот тута - мой комп.

Мой комп

В нём я прорезал окошко. В окошко вставил не какой-нибудь галимый пластик, а самое настоящее стекло! А вот как вы думаете, что это спереди на двух "заглушках", с золотистой каёмочкой? Некоторые из друзей спрашивали: "А нафига ты колонку в системник засунул, сабвуфер чё-ли?". На самом деле это не колонка или саб, а охлаждение для винта.

Система охлаждения винта

Винт поставлен на своеобразный переходник "3.5 > 5.25". А для охлаждения я взял обычный корпусный вентилятор (8 см), 2 заглушки, декоративную сеточку от колонки от убитого китайского мафона, и золотистое кольцо (не помню, где надыбал).
Этот мод довольно хорошо охлаждает винт (градусов на 10), а также задувает ненагретый воздух в системник (а вместе с ним и пыль...).

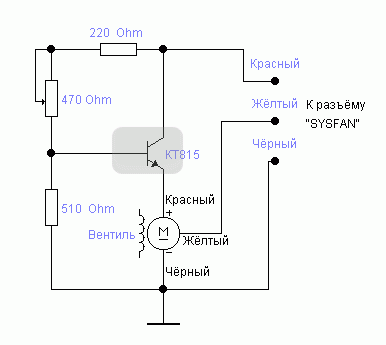

Вентиль крутится не на полных оборотах, а на пониженных, т.к. включён через регулятор напруги. Вот его схема.

Схема для регуляции оборотов вентиля

Транзистор надо установить хоть на какой-нибудь радиатор. Хватит и алюминиевой пластинки 2х2см.
Резисторы возможно придётся подобрать. Делается это следующим образом:
выставляется сопротивление переменного резака на максимум (верхнее по схеме положение движка) и схема подключается к компу (подключения\отключения можно производить не вырубая комп - что называеся - online). Вентиль должен завестись и вращаться примерно на 1700 rpm. Если же он не завёлся, надо уменьшить сопротивление резака на 220 ом (конечно же отрубив схему от компа!) до такого значения, пока вентиль при подключении схемы не будет стабильно заводиться. Возможно придётся изменить значение резака на 510 ом. Короче, экспериментируйте. Всё зависит от вашего конкретного вентиля.
Кстати, вентиль я забацал "под серебро":

Вентиль "под серебро"

Лопасти оклеил фольгой (клейкой), а основание покрасил "серебрянкой".
Хочу его подсветить как-нибудь кульно (всё таки спереди стоит, на виду), да всё никак не выберусь за светодиодами синими.
Зато вот мышку свою USB-шную подсветил, как сказал один знакомый, "неоном".

Мышки

Просто всунул в неё сверхяркий сине-зелёный светодиод и запитал его от 5 вольт внутри мышки через резак.
Вторая мышка - оптическая и этот красный светодиод в неё встроен "по-заводу".

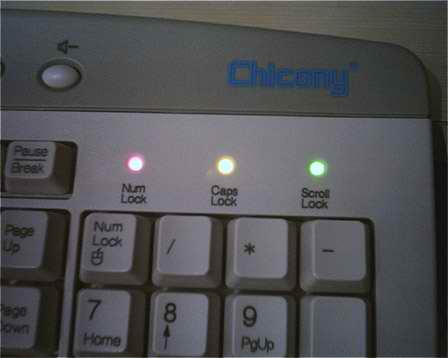

Клаву тоже моднул:

Мод клавы

Выдрал 3 светодиода из старого корпуса 286-й IBM-ки и запаял в клаву вместо стандартных зелёных.
Вот на этой пикче можно посмотреть внутренности моего компа:

Внутри компа

Особо глазастые могут заметить возле портов LPT и GAME нечто в пакетике и болтающееся на проводах. Это хрень для изменения множителя проца. Замутить её меня научили тут http://bios.voronezh.net/10.htm.
Сейчас у меня выставлен множитель 15х, что при шине 133 МГц, даёт "заветные" 2 ГГц частоты проца AthlonXP 1700+. Для достижения такого множителя поднималась напруга Vcore до 1.65V. Для матери K7S5A, не поддерживающей никаких возможностей разгона, весьма неплохо, хотя можно и лучше, но так оптимальней по соотношению производительность\температура.

Охлаждает проц кулер Glacial-tech Igloo 2510 с 7-см вентилем на 3000 оборотов\мин.

Кулер Igloo 2510

Шлейфы зарАундил (кроме 80-ти жильного). Обвязал обычной изолентой, хотя можно было бы и в трубки запихать.

Видюха у меня - Radeon 9200 64MB DDR 128bit от Gigabyte (GV-R9264DH). Частоты ядра\памяти - стандартные - 250/400. Её кулер я замедлил с помощью резака, который запаял в разрыв красного провода вентиля. Сопротивление не помню, ом 30-50 - подбирается экспериментально. После этого шум от видюхиного кулера заметно снизился. Но тут опять же надо не переборщить с сопротивлением, а то вентиль не сможет завестись!

Вот на этой фотке видно, скока всякой батвы подключено к моему ПиСюку.

всё это подключено к компу

Сверху вниз: 220В, клава, мышь PS/2, мышь USB, фотокамера, джойстик (самопал), приёмник дистанционного управления компом (прикрыт LPT-разъёмом), звук на колонки и усилок (см. конфиг), моник, телефонная линия к модему. Также был ещё один джойстик в GAME-порт, но его заныкал друг и не отдаёт (может думает, что я ему его подарил?).
