Издевательства над ноутбуком. Часть первая.

для раздела Блоги

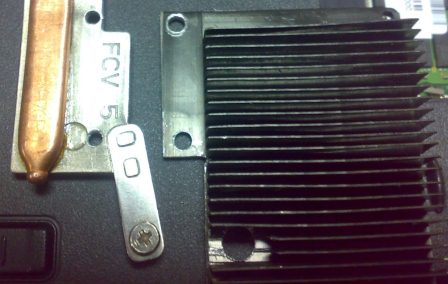

Итак. Здравствуйте, уважаемые читающие. Имеется у меня ноутбук Acer Extenza 5630EZ (Celeron Dual-Core T4200 (2Ггц), 2Гб DDR2, графика интегрирована в чипсет GL40). К ноутбуку уже привык за 2 года, расставаться никак не хочется. Поэтому было решено его постепенно усовершенствовать до достижения требуемого (хотя бы) уровня комфорта при работе на нём. Больше всего меня не устраивал повышенный нагрев жесткого диска (до 51гр). Долго вынашивал идею, каким же образом можно организовать его обдув и следовательно охлаждение пока на рынке за 50руб не попалась раритетная однослотовая GF8600, в которой был установлен такой вот радиатор

(кликните по картинке для увеличения)



Видеокарта впоследствии оказалась нерабочей, БП уходил в защиту, может когда-нибудь доберусь. Ну в общем именно с этого радиатора и потянуло меня разобрать (опять) ноут. Картина вырисовывалась следующая:

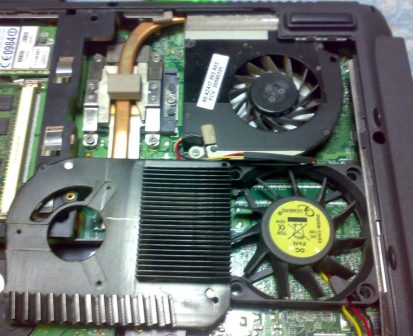

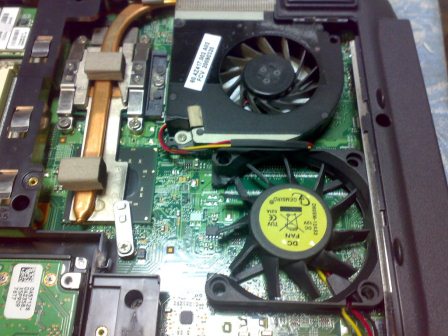

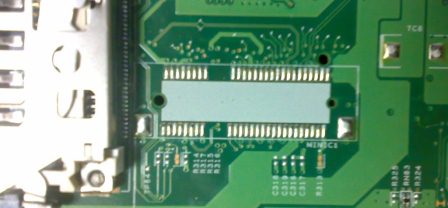

Видно, что на этой материнке не распаян разъём для видеокарты. Но если бы он и был, чипсет всё равно не выдаёт 16 линий PCI-E (это кстати позволяют делать старшие чипсеты, чипсеты идентичны по распиновке, но не писать же мне биос на этот ноут потом самому?) Следовательно у нас (меня точнее) есть куча свободного места. Еще необходимо было этот радиатор чем-то обдувать, для чего был куплен вентилятор типоразмера 60х60х10мм, и переделан в вентилятор турбинного типа методом удаления одной из боковых стенок. (но на этом дело не закончилось, воздушный поток мне показался слабым, пришлось нагревать промышленным феном лопасти до состояния пластичности и придавать им более прямую форму, чтобы они были перпендикулярны основанию вентилятора) Вот что получилось:



Пытался сделать аккуратно, получилось не особо. Может в будущем найду всё-таки турбину от ноутбука и заменю это чудище на что-то более красивое.
Разбираем радиатор, снимаем с него вентилятор (он был слишком высокий и скрипучий, да и крутился только от 12в), примеряем в свободное пространство ноута:

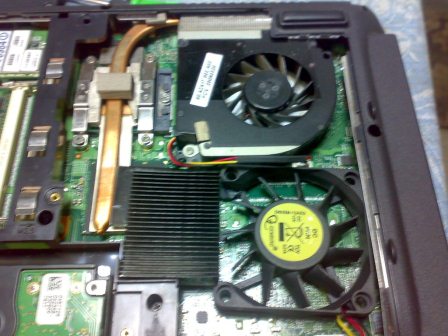

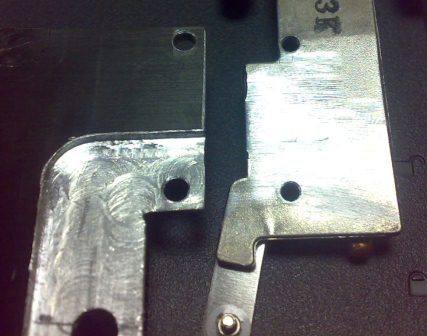

Затем, после безжалостного удаления лишних частей ножовкой и тчательной обработки напильником:

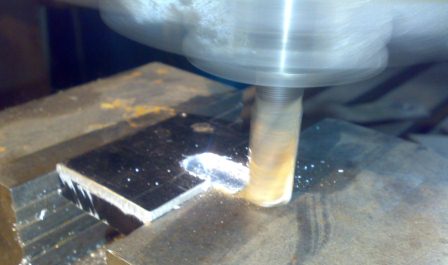

Штатная С.О. позволяла прикрепить к ней дополнительный радиатор, только мешала стальная плоская пружинная пластина, служащая для прижима С.О. к чипсету. Но это не беда, если дома имеется фрезерный станок
(не буду сильно много расписывать, думаю и так понятна последовательность моих действий)

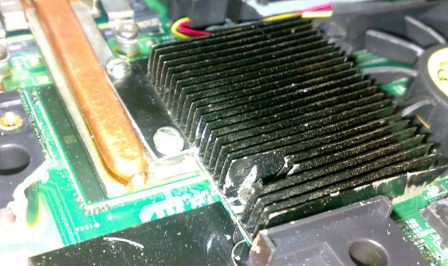

Нарезал в двух местах, не контактирующих с чипсетом, резьбу М3 (основание теплосъёмника оказалось алюминиевым, просверлил для надёжности и более плотной резьбы на 2.2мм), отметил будущие отверстия в радиаторе от видеокарты, скрепил это всё дело вместе болтами М3 (подобрал их высоту так, чтобы они прошли радиатор видеокарты, теплосъёмник, и не выходили дальше, дабы не повредить и не сколоть чипсет.) Примерно так:

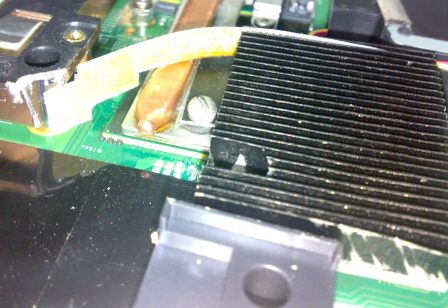

Затем из стеклотекстолита толщиной 0.5мм вырезал пластину, направляющую воздух от радиатора прямо в отсек с жестким диском, чтобы он хоть как-то продувался:

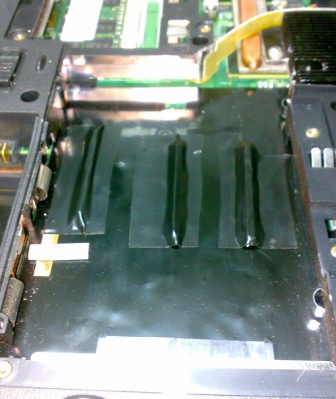

На дно отсека с жестким диском наклеил 3 кусочка пластмассы, чтобы создать зазор между жестким диском и собственно говоря дном)) :




Вроде всё, собираем всё в кучу (вентилятор пока приклеил к материнке на двухсторонний скотч):



Ещё добавил пластинку из того же стеклотекстолита, которая держит жесткий диск от выпадения, и вообще расшатывания (изначально жесткий диск стоял в железной корзине, но когда я посмотрел на его температуру через HD Tune, мне стало плохо, после чего корзина осталась навечно лежать на шкафу ).
Собираем это всё, шлифуем и ровняем площадку родного радиатора, садим дополнительный радиатор на термопасту, чипсет и процессор соответственно тоже, подключаем вентилятор, (пока подал на него +5в от USB, потом руки дотянутся до регулятора, чтоб можно было на него до 12в подавать, если я их на плате найду):



________________________________________________________________

ЧАСТЬ 2. Мелкие доработки.

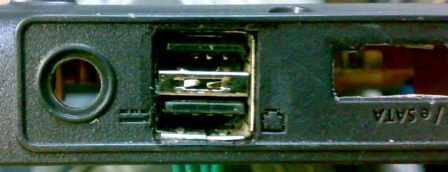

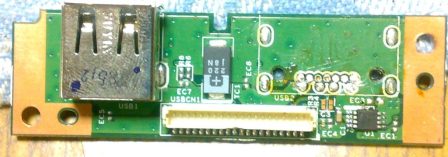

В процессе переделки охлаждения ноутбук был полностью разобран. В корпусе обнаружилась печатная плата с одним разъёмом USB, а рядом с ним место под второй USB, совмещенный с e-SATA, всё это было выведено на заднюю панель ноутбука, причём перед e-SATA/USB стояла просто пластиковая заглушка:




Невооруженным глазом видно, что по крайней мере USB точно разведён на плате, проверка напряжения питания это доказала, +5в на двух крайних контактах присутствовала, что не может не радовать. На сайте Intel 'a для большей уверенности в своей правоте был найден даташит на чипсет GL40, откуда я узнал, что он поддерживает 4 порта USB 2.0 , а также то, что теоретически можно заменить чипсет на GM45 (если мне не изменяет память), который обеспечивает 16 линий PCI-E для дискретной видеокарты. Но если сам разъём для видеокарты ещё можно найти в каком-нибудь убитом ноутбуке, пусть даже чипсет заменить можно без особого риска, то как это всё заставить работать на уровне софта, для меня до сих пор остаётся загадкой

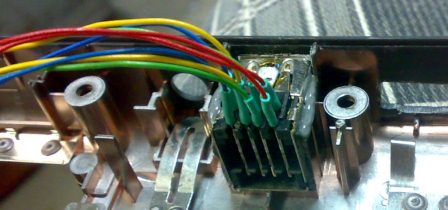

Так как в продаже из одиночных (не двухэтажных) разъёмов USB я нашел только разъёмы, отличающиеся зеркальной распайкой (а я туда чуть было флешку на 16Гб не воткнул о радости), решено было найти двухэтажный разъём USB (который был благополучно выпаян термофеном из старой материнки буквально за 10 секунд), вклеить его где-то рядом, и вывести на проводах. Что и было осуществлено:












Ну собственно говоря вот, немного подсушил термофеном клей (холодная сварка), чтоб быстрее высох, прикрутил плату на место в корпус. Есть конечно ещё мысль, что на эту же плату выведен интерфейс SATA, но это будет выясняться позже, исходя из возможностей чипсета.
Собираем ноутбук (не полностью, лишь бы не развалился в руках), смотрим, что ж мы там замкнули при пайке, (оказывается ничего) включаем. Берём в руки тестер, проверяем правильность подключения питания. Всё правильно. Проверяем, перекрестив флешку и ноутбук.
Ну далее по стандартному сценарию, "Обнаружено новое устройство..." и так далее. Радуемся тому, что у нас теперь в ноутбуке 4 почти полноценных порта USB (2 было распаяно на левой боковине корпуса, почти потому что от одного из портов я взял питание на вентилятор, следовательно что-то мощное с током потребления более 400мА на него подключать нежелательно).
_______________________________________________
Последним усовершенствованием на данный момент стала замена светодиода индикации нажатия клавиши "Caps Lock", которая изначально была бледно-зелёной и практически незаметной. Был приобретён мощный SMD светодиод, в корпусе которого было сразу 3 кристалла ярко-синего цвета, размер светодиода примерно 5х5х2.5мм. Получилось примерно вот так, для сравнения слева горит зелёный индикатор NumLk:



Фотография не может передать всего, но от себя добавлю, что капс теперь стал безошибочно заметен боковым зрением всегда. К сожалению, не могу сливать нормальные фотографии 5Мп камерой, ибо 128Кбит от мегафона, и то по праздникам, приходится сжимать фотографии, и верить моим ощущениям на слово))))

В нижней крышке ноутбука как раз под вентилятором насверлил отверстий диаметром 3.5мм, в будущем поставлю туда проволочную решетку, потому что шум сильный:



Ну вот собственно говоря пока и конец сего захватывающего повествования из жизни моего подопытного)
В итоге температура жесткого диска упала до 45-47 градусов, что уже более терпимо, основной вентилятор стал включаться намного реже.

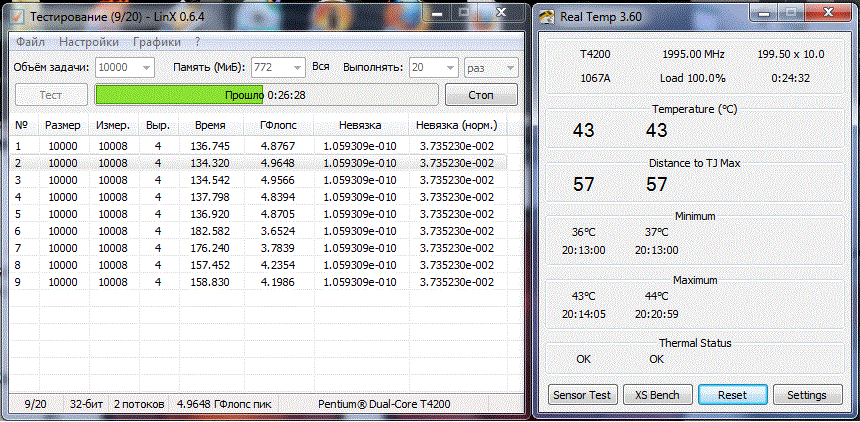

Вот скриншот 8 прогонов LinX:


(кликните по картинке для увеличения)


Без радиатора было градусов 50
В дальнейших планах установка внешней WLAN антенны, которая уже куплена

Затем на печатной плате имеется нераспаянная площадка для разъёма miniPCI-E, но это уже совсем другая история..:






Всем спасибо за внимание и прочтение моей первой статьи здесь Пожелания, критика, поздравления и помидоры кидать сюда:
