Радиатор из конденсора
реклама
Цель: эффективный радиатор рассеиватель для водянки
Средства: горелка с МАПР газом, припой, ножовка по металлу, труборез, шаловливые ручки модера
Материалы: кондансатор от кондеционера(соответсвенно половина радиатора от наружного блока), медные трубки, медь
Началось все с того, что один из знакомых принес половину от радиатора кондиционера. Выглядело это так:
(кликните по картинке для увеличения)

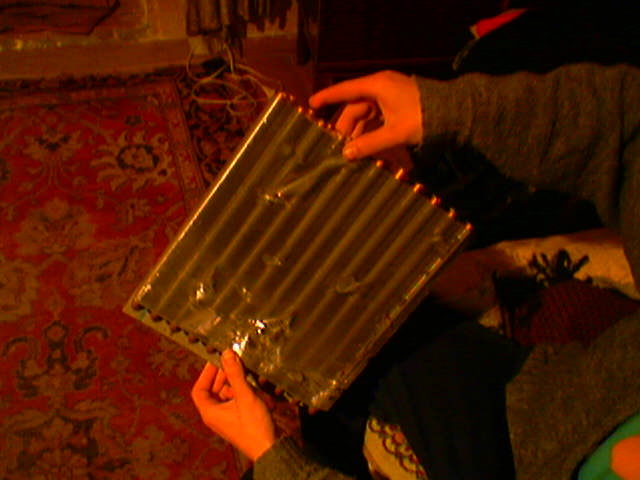

кусок радиатора
Понятно, что радиатор нужно было делать максимально большим, но ... водянок было две и радиатора тоже должно было быть два. Поэтому скрепя сердцем радиатор был распилен, точнее разрезан ножом. Вот что получилось:
(кликните по картинке для увеличения)

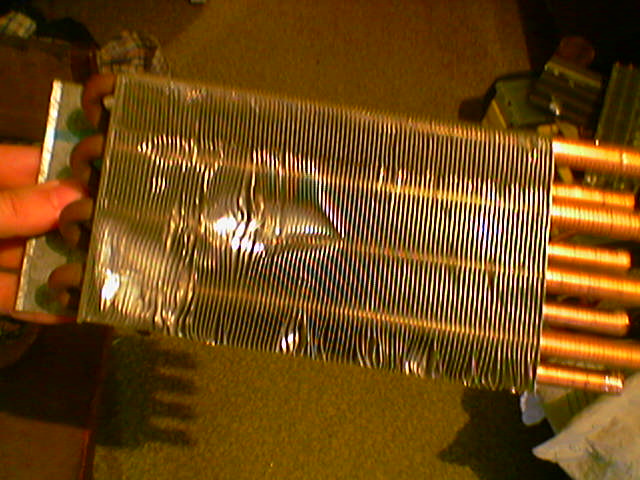

радиатор после редактирования
Думали как соединить торчащие трубки, толи сделать один поток, толи разбить на четыре потока, соединив парралельно четыре трубки. Решено было сделать четыре потока, это снижало гидравлическое сопротивление радиатора и уменьшало скорость теплоносителя в нем.
Привожу рисунок, так проще:
(кликните по картинке для увеличения)

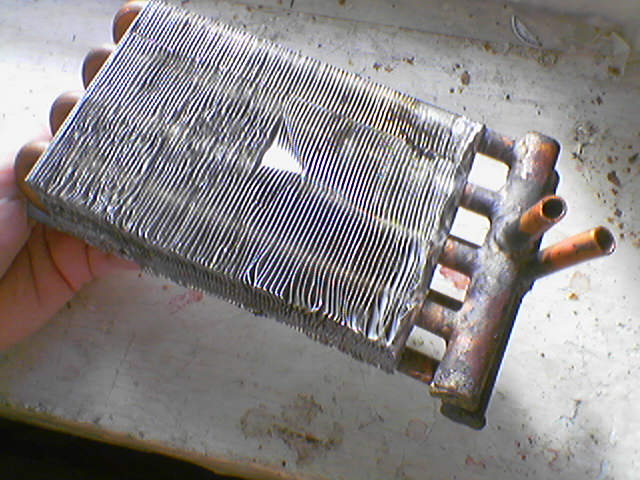

радиатор после пайки
Паять горелкой пришлось впервые, но заранее были продуманы мелочи и результат можно видеть выше. Кратко поясню: теплоноситель входит в радиатор, разбивается в коллекторе на четыре потока, идет по радиатору, поворачивает на 180 градусов, движется обратно по радиатору, собирается в коллекторе на обратке и выходит из радиатора.
Так как в процессе пайки и резки радиатора ребра погнулись, то пришлось их долго и нудно выпрямлять.
Чтобы легко было крепить вентиляторы на радиаторе и упорядочить потоки воздуха изготавливался кожух. Из аллюминиевого листа гнулась коробка, соотвествующих размеров.
Вот что получилось в итоге:
(кликните по картинке для увеличения)

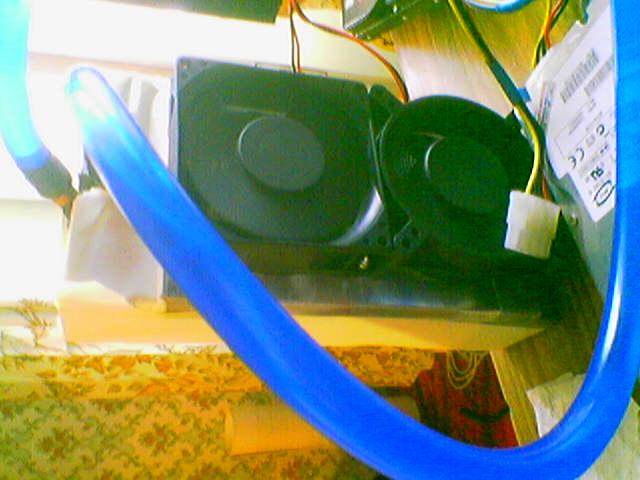

радиатор в кожухе, сорри за качество
На радиаторе отлично помещаются два вентилятора 80*80, которые могут работать на 5 или на 12 вольт.
Есть у такой конструкции и минусы: так как аллюминиевые ребра подвергались механической обработке, то они гнулись, в результате, частично был потерян контакт между ребрами и трубками, ребра просто напресованны, а не напаяны.
Надеюсь, мой опыт кому-нибудь пригодится, я постараюсь ответить на все вопросы и при необходимости отредактировать запись.
В статье нет и не будет теста радиатора, так как пока я немогу предоставить необходимые цифры.
