Вступление
В стране кризис, доллар вырос и соответственно цены на железо тоже выросли. Вот и решил для пользователей продукции АМД протестировать бюджетную материнскую плату взяв ее в магазине по услуге MoneyBack. В сегодняшней статье я рассмотрю недорогую, бюджетную материнскую плату GIGABYTE GA-MA74GM-S2.
В стране кризис, доллар вырос и соответственно цены на железо тоже выросли. Вот и решил для пользователей продукции АМД протестировать бюджетную материнскую плату взяв ее в магазине по услуге MoneyBack. В сегодняшней статье я рассмотрю недорогую, бюджетную материнскую плату GIGABYTE GA-MA74GM-S2.
Технические характеристики
Процессоры
Поддерживаются процессоры Socket AM2+/ AM2 processors: AMD Phenom™ FX / AMD Phenom™ x4 / AMD Phenom™ x3 / Athlon™X2 / AMD Athlon™ / AMD Sempron™, а также процессоры Socket AM3 начиная с версии биоса F3
Чипсет
AMD 740G (RS740+SB700)
Память
- 2 х 240-pin DIMM разъема
- поддержка DDR2 400/533/667/800 и 1066 при установке процессоров АМ2+/ АМ3
- поддержка двухканального режима
- максимальный объем памяти 8GB
Слоты расширения
1 x PCI-Express x16 разъем
1 x PCI-Express x1 разъем
2 x PCI разъема
Видео
Встроенное графическое ядро ATI Radeon 2100 с поддержкой Shader Model 2.0, DirectX 9.0b
Максимальное разрешение 2560x1600
Накопители
6 х SATA 3.0 Gb/s портов с поддержкой RAID 0, 1, 10 и JBOD
1 x Ultra DMA 133/100/66 порт
Звук
Кодек 8-канального звука Realtek ALC888 High Definition Audio
Сеть
Гигабитный контроллер Realtek RTL8111C
Разъемы на плате
8 x USB
1 x S/PDIF выход
6 х SATA
1 x IDE
1 x COM
1 х FDD
1 x TPM
1 х CD вход
Разъем системной панели
Аудио разъем передней панели
Разъемы на задней панели
1 x PS/2 порта для подключения клавиатуры
1 x коаксиальный S/PDIF
1 x DVI-D
1 х D-Sub
1 х LPT
4 x USB 2.0
1 x LAN (RJ45)
3 х аудиоразъема
BIOS
1 х 8 Mбит Flash ROM, AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Размеры
microATX (244 x 234 мм)
Процессоры
Поддерживаются процессоры Socket AM2+/ AM2 processors: AMD Phenom™ FX / AMD Phenom™ x4 / AMD Phenom™ x3 / Athlon™X2 / AMD Athlon™ / AMD Sempron™, а также процессоры Socket AM3 начиная с версии биоса F3
Чипсет
AMD 740G (RS740+SB700)
Память
- 2 х 240-pin DIMM разъема
- поддержка DDR2 400/533/667/800 и 1066 при установке процессоров АМ2+/ АМ3
- поддержка двухканального режима
- максимальный объем памяти 8GB
Слоты расширения
1 x PCI-Express x16 разъем
1 x PCI-Express x1 разъем
2 x PCI разъема
Видео
Встроенное графическое ядро ATI Radeon 2100 с поддержкой Shader Model 2.0, DirectX 9.0b
Максимальное разрешение 2560x1600
Накопители
6 х SATA 3.0 Gb/s портов с поддержкой RAID 0, 1, 10 и JBOD
1 x Ultra DMA 133/100/66 порт
Звук
Кодек 8-канального звука Realtek ALC888 High Definition Audio
Сеть
Гигабитный контроллер Realtek RTL8111C
Разъемы на плате
8 x USB
1 x S/PDIF выход
6 х SATA
1 x IDE
1 x COM
1 х FDD
1 x TPM
1 х CD вход
Разъем системной панели
Аудио разъем передней панели
Разъемы на задней панели
1 x PS/2 порта для подключения клавиатуры
1 x коаксиальный S/PDIF
1 x DVI-D
1 х D-Sub
1 х LPT
4 x USB 2.0
1 x LAN (RJ45)
3 х аудиоразъема
BIOS
1 х 8 Mбит Flash ROM, AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Размеры
microATX (244 x 234 мм)
Упаковка
Комплектация
- материнская плата;
- диск с драйверами и ПО;
- краткое руководство;
- руководство пользователя на английском языке;
- шлейф ATA-133;
- два кабеля SATA;
- шлейф FDD;
- заглушка на заднюю панель корпуса.
- материнская плата;
- диск с драйверами и ПО;
- краткое руководство;
- руководство пользователя на английском языке;
- шлейф ATA-133;
- два кабеля SATA;
- шлейф FDD;
- заглушка на заднюю панель корпуса.
Материнская плата
Как видно строение платы довольно удачное, все основные порты и разъемы питания расположены по краям платы.
Как видно строение платы довольно удачное, все основные порты и разъемы питания расположены по краям платы.
Радиаторы, охлаждающие мосты довольно низкие и не будут мешать при установке длинных видеокарт или иных карт расширения.
А вот так выглядит 4-ех фазная система питания:
Внешние порты:
BIOS
Основное меню

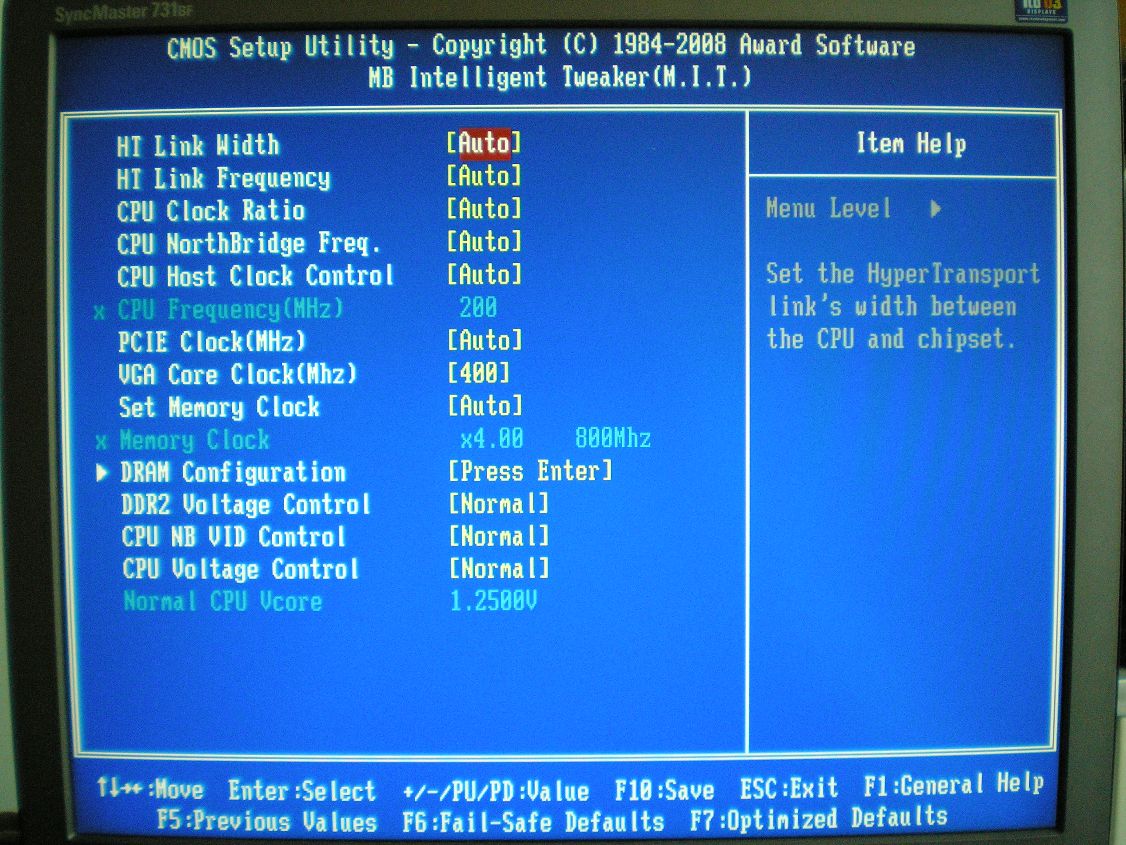

Раздел настроек разгона
Диапазоны изменений следующие:
FSB - 200-500MHz с шагом 1MHz
PCI-E - 100-200MHz с шагом 1MHz
Processor Frequency Multiplier - 5-max с шагом 0.5
Processor Voltage – 0.8-1.9V к дефолтному с шагом 0.025-0.05V
DDR Voltage – +0.1-0.3V с шагом 0.1V
NB Frequency Multiplier - 5-max c шагом 1
HT Link Frequency - 200-1000 с шагом 200
VGA Core Clock - 200-600 с шагом 1
Делители памяти - 400/533/667/800 + 1066 при установке процессора AM2+
Диапазоны изменений следующие:
FSB - 200-500MHz с шагом 1MHz
PCI-E - 100-200MHz с шагом 1MHz
Processor Frequency Multiplier - 5-max с шагом 0.5
Processor Voltage – 0.8-1.9V к дефолтному с шагом 0.025-0.05V
DDR Voltage – +0.1-0.3V с шагом 0.1V
NB Frequency Multiplier - 5-max c шагом 1
HT Link Frequency - 200-1000 с шагом 200
VGA Core Clock - 200-600 с шагом 1
Делители памяти - 400/533/667/800 + 1066 при установке процессора AM2+
Мониторинг
Разгон
Тестовая конфигурация:
OC: Windows XP Pro SP3
материнская плата: GIGABYTE GA-MA74GM-S2 (BIOS F3)
процессор: AMD Athlon X2 4400+/AMD Phenom X3 8450
охлаждение процессора: Thermalright SI-128
оперативная память: Geil Ultra 6400c4 2*2Gb/Crucial Ballistix 6400c4 2*1Gb
жесткий диск: Samsung 160Gb
блок питания: FSP Epsilon 700W
AMD Athlon X2 4400+ 2300МГц архитектура К8
Начал я с разгона по шине и осилило наше чудо 380, этого более чем достаточно для разгона любого процессора AMD. Сам процессор осилил стабильно 3346МГц при 1.53v в нагрузке напряжение само поднималось до 1.62v. Эталон разгона этого процессора был 3450МГц на Asus M2N32-SLI Deluxe при 1.62v. Вот скрин с часом нагрузки под тестом LINPACK в ОССТ
AMD Phenom X3 8450 2100МГц архитектура К10
Разгон по шине нашего проца ограничил низкий FSB Wall (300). Сам процессор пошел до 3108МГц 1.4-1.46 по частоте ядра и до 2368МГц 1.45-1.5 по частоте встроенного контроллера памяти (NB). Это вполне приличный результат для такой материнской платы. Эталон разгона 3150МГц 1.4v по ядру и 2400 по NB 1.45-1.5v на Asus M3A79-T Deluxe. Как и в предыдущем случае, скрин часовой стабильности прилагается.
Попутно был установлен мировой рекорд по частоте на этом процессоре 3213.94МГца. До этого он ставился на Asus M3A79-T Deluxe, но со временем его перебели, на ней можно было бы еще выжать чего-нить для макскрина, если бы у нее нормально работала родная утилита по разгону как например у нашего подопытного EasyTune5. Вот скрин с базы мировых рекордов по разгону http://www.ripping.org. 1-ое место на GIGABYTE GA-MA74GM-S2 и 4-ое место бывший рекорд на Asus M3A79-T Deluxe.
Прочее
У платы нету регулировки напряжения на чипсете. При установке процессоров К10 обычный двухканальный режим (Ganged Dual) включить нельзя. При разгоне процессора обычно НТ снижают, когда выставляешь вручную множитель НТ материнская плата сама всегда ставит его почему то 2. Я долго не мог понять почему в номинале 3ДМарки бегали быстрее раза в 1,5 чем при разгоне процессора и видео. Так вот выяснилось, что это связано с шиной НТ!!! Производительность встроенного видео очень сильно зависит от этой шины, и разогнав шину выше номинала мы увеличиваем производительность встроенного видео!!! Но при разгоне шины разогнать видеоядро уже не получается, не тянет чипсет и то и другое в разгоне. Чтобы шину НТ разогнать выше номинала в биосе надо ставить только режим Авто, так как во всех остальных случаях плата ставит множитель 2-ку. Так как приходится разгонять шину НТ процессор уже погонится слабее. В биосе выставляем напряжение на проц 1.525v, грузимся в простое 1.525v, нагружаем проц по полной 1.6-1.62v :shok: Вот графики из ОССТ процессоров 4400/8450:
Так же у платы не особо мощная система питания и прилично греется в разгоне. Поэтому тем кто будет на ней что-то разгонять, я бы посоветовал хорошо охладить систему питания процессора.
Тестовая конфигурация:
OC: Windows XP Pro SP3
материнская плата: GIGABYTE GA-MA74GM-S2 (BIOS F3)
процессор: AMD Athlon X2 4400+/AMD Phenom X3 8450
охлаждение процессора: Thermalright SI-128
оперативная память: Geil Ultra 6400c4 2*2Gb/Crucial Ballistix 6400c4 2*1Gb
жесткий диск: Samsung 160Gb
блок питания: FSP Epsilon 700W
AMD Athlon X2 4400+ 2300МГц архитектура К8
Начал я с разгона по шине и осилило наше чудо 380, этого более чем достаточно для разгона любого процессора AMD. Сам процессор осилил стабильно 3346МГц при 1.53v в нагрузке напряжение само поднималось до 1.62v. Эталон разгона этого процессора был 3450МГц на Asus M2N32-SLI Deluxe при 1.62v. Вот скрин с часом нагрузки под тестом LINPACK в ОССТ
AMD Phenom X3 8450 2100МГц архитектура К10
Разгон по шине нашего проца ограничил низкий FSB Wall (300). Сам процессор пошел до 3108МГц 1.4-1.46 по частоте ядра и до 2368МГц 1.45-1.5 по частоте встроенного контроллера памяти (NB). Это вполне приличный результат для такой материнской платы. Эталон разгона 3150МГц 1.4v по ядру и 2400 по NB 1.45-1.5v на Asus M3A79-T Deluxe. Как и в предыдущем случае, скрин часовой стабильности прилагается.
Попутно был установлен мировой рекорд по частоте на этом процессоре 3213.94МГца. До этого он ставился на Asus M3A79-T Deluxe, но со временем его перебели, на ней можно было бы еще выжать чего-нить для макскрина, если бы у нее нормально работала родная утилита по разгону как например у нашего подопытного EasyTune5. Вот скрин с базы мировых рекордов по разгону http://www.ripping.org. 1-ое место на GIGABYTE GA-MA74GM-S2 и 4-ое место бывший рекорд на Asus M3A79-T Deluxe.
Прочее
У платы нету регулировки напряжения на чипсете. При установке процессоров К10 обычный двухканальный режим (Ganged Dual) включить нельзя. При разгоне процессора обычно НТ снижают, когда выставляешь вручную множитель НТ материнская плата сама всегда ставит его почему то 2. Я долго не мог понять почему в номинале 3ДМарки бегали быстрее раза в 1,5 чем при разгоне процессора и видео. Так вот выяснилось, что это связано с шиной НТ!!! Производительность встроенного видео очень сильно зависит от этой шины, и разогнав шину выше номинала мы увеличиваем производительность встроенного видео!!! Но при разгоне шины разогнать видеоядро уже не получается, не тянет чипсет и то и другое в разгоне. Чтобы шину НТ разогнать выше номинала в биосе надо ставить только режим Авто, так как во всех остальных случаях плата ставит множитель 2-ку. Так как приходится разгонять шину НТ процессор уже погонится слабее. В биосе выставляем напряжение на проц 1.525v, грузимся в простое 1.525v, нагружаем проц по полной 1.6-1.62v :shok: Вот графики из ОССТ процессоров 4400/8450:
Так же у платы не особо мощная система питания и прилично греется в разгоне. Поэтому тем кто будет на ней что-то разгонять, я бы посоветовал хорошо охладить систему питания процессора.
Заключение
По сути GIGABYTE GA-MA74GM-S2 представляет собой старое решение на чипсетах 690G/V переведенное на 55нм техпроцесс, но за счет южного моста SB700 плата значительно лучше умеет разгонять процессоры. Плату можно рекомендовать как надежное решение для офиса или домашней конфигурации, хотя в при разгоне плата может потягаться и с более дорогими решениями. Плата пожалуй самая лучшая для разгона в своем классе, с ней могут потягаться разве что только старые решения на АМ2 платформах и то только при разгоне процессоров К8, но при разгоне К10 они и рядом не лежат. От своей старшей сестры GIGABYTE GA-MA74GM-S2H, она отличается чуть менее слабой системой питания и отсутствием HDMI порта, а разница в цене при этом незначительная. Поэтому предпочтительней выглядит GIGABYTE GA-MA74GM-S2H.
Обсуждаем в конференции
По сути GIGABYTE GA-MA74GM-S2 представляет собой старое решение на чипсетах 690G/V переведенное на 55нм техпроцесс, но за счет южного моста SB700 плата значительно лучше умеет разгонять процессоры. Плату можно рекомендовать как надежное решение для офиса или домашней конфигурации, хотя в при разгоне плата может потягаться и с более дорогими решениями. Плата пожалуй самая лучшая для разгона в своем классе, с ней могут потягаться разве что только старые решения на АМ2 платформах и то только при разгоне процессоров К8, но при разгоне К10 они и рядом не лежат. От своей старшей сестры GIGABYTE GA-MA74GM-S2H, она отличается чуть менее слабой системой питания и отсутствием HDMI порта, а разница в цене при этом незначительная. Поэтому предпочтительней выглядит GIGABYTE GA-MA74GM-S2H.
