Немного о роторных пулеметах
После фильмов Терминатора2, потом Хищник (или наоборот), и, наконец, Матрица мне ну очень понравилось это оружие, так называемые "роторные" пулеметы, или пулеметы (пушки) с вращающимися блоком стволов. Скорострельность от 2 до 10 тыс выст/мин - это до 160 выстрелов в секунду <img src="http://cp.people.overclockers.ru/smiles/icon_eek.gif" border="0"> ! Такое даже представить себе трудно.
<br/>Основоположником данной серии вооружения считается американец Гатлинг, со своим "пулеметом Гатлинга", где стволы приводились во вращение вручную.
<br/>Работа этого девайса неплохо показана в фильме "Самурай" с Томом Крузом.
<br/>Кучности никакой, скорострельность "не ахти", но эфективность по тем временам великолепная.
<br/>
<br/>
После фильмов Терминатора2, потом Хищник (или наоборот), и, наконец, Матрица мне ну очень понравилось это оружие, так называемые "роторные" пулеметы, или пулеметы (пушки) с вращающимися блоком стволов. Скорострельность от 2 до 10 тыс выст/мин - это до 160 выстрелов в секунду
! Такое даже представить себе трудно.
Основоположником данной серии вооружения считается американец Гатлинг, со своим "пулеметом Гатлинга", где стволы приводились во вращение вручную.
Работа этого девайса неплохо показана в фильме "Самурай" с Томом Крузом.
Кучности никакой, скорострельность "не ахти", но эфективность по тем временам великолепная.
(кликните по картинке для увеличения)

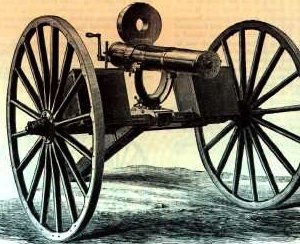

пулемет гатлинга
Подробней читаем [url=http://www.zbroya.com.ua/index.htm?path=http://zbroya.com.ua/rewmag/2000-12/2000_12_5.htm]ЗДЕСЬ[/url].

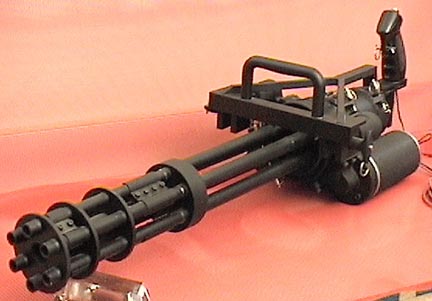

Современной классикой "роторных" пулеметов является, без сомнения, герой американских боевиков - "миниган", или точнее General Electric XM134 Minigun - пулемет с 6-ю стволами, калибра 7,62 мм. (с темпом стрельбы до 10000выст./мин) или XM 214 - microgun cal. 5.54 mm. темп стрельбы этого пулемета составляет 11400 выстр/мин
Останавливаться на подробном описании не вижу смысла, в сети полно обзоров как этого, так любого другого оружия.
Надо отметить, что даже самый маленький роторный пулемет не используют, как носимое оружие - мощный электродвигатель, большой боезапас и жуткая отдача - как то мешают этому
Основными разновидностями этого пулемета в Америке еще является 20 и 30 мм модификации - это M61 "Вулкан"
и GAU-8/A "Мститель" соответсвенно (последний с 7-ю стволами). Вулкан ставят на б-во совренных истребителей, GAU-8/A ставится на A-10 (штурмовик). Будучи в Америкосии, я посмотрел кино про этот самолет, и там показали его стрельбу по мишени (танку). На этот танк жалко было смотреть - его как-будто долго кто-то грыз.
(кликните по картинке для увеличения)

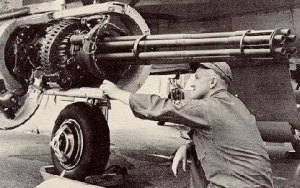

GAU-8/A "Мститель"
Встречаются трехствольные модификации, например GAU-19/A
(кликните по картинке для увеличения)
GAU-19/A
(кликните по картинке для увеличения)

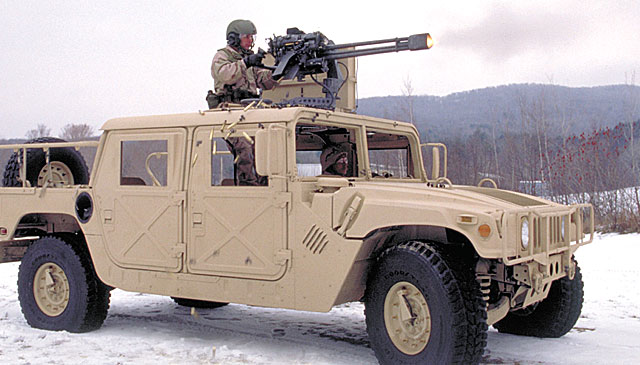

GAU-19/A на Хаммере
(кликните по картинке для увеличения)

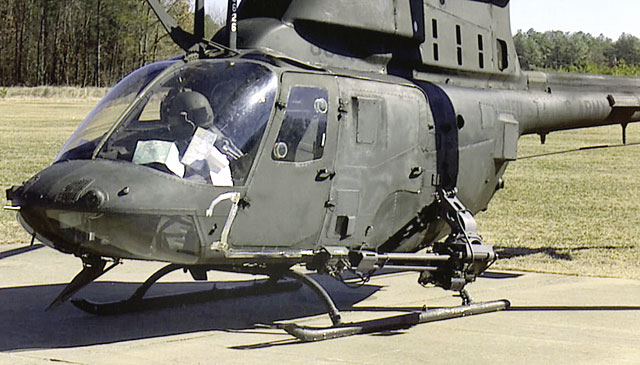

GAU-19/A на вертолете или XM301
и пятисвольные, GAU-12/U и четырехствольные GAU-13

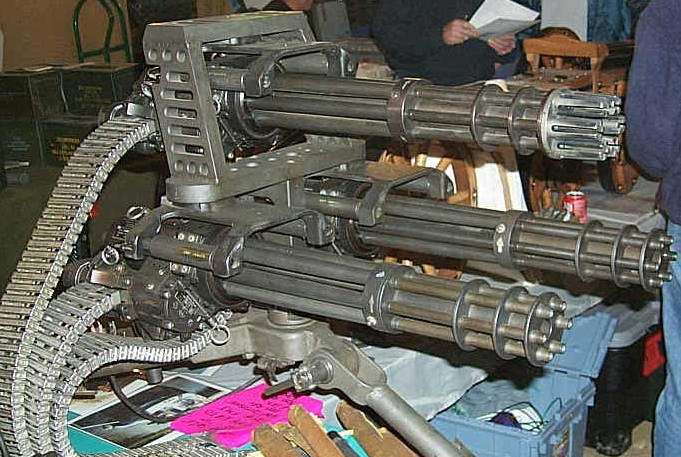

и даже 18-и ствольные
(кликните по картинке для увеличения)
cплю и вижу!!!!
Конечно нельзя обойти вниманием и нашу военную промышленность.
Разноствольно-вращающихся пулеметов и у нас предостаточно.
Хоть принцип придуман не нами (увеличение к-ва стволов для улучшения охлаждения), но конструктивных особенностей наши конструкторы не внести не могли. В отличие от американских пулеметов с электрической автоматикой, наши "роторные" пулеметы в основном работают как классические автоматы - на принципе отвода пороховых газов. Отвод газов использовался вовсе не от большого ума, а только из-за желания устранить задержки при стрельбе возникающие от неточности изготовления в системах с гидро-электороприводами путем применением ломовой силы пороха.
Начнем пожалуй с самого мощного орудия - зенитного автомата ГШ-6-ЗОК (Грязев-Шипунов-шестиствольная-тридцатимиллиметровая), входящего в состав артиллерийского комплекса АК-630.
Темп стрельбы до 5000 патронов, охлаждение водяное (на кораблях вроде проблем с водой нет?)
(кликните по картинке для увеличения)

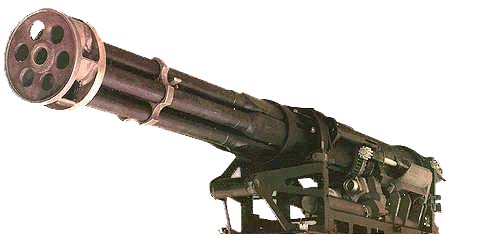

ГШ-6-30К
(кликните по картинке для увеличения)

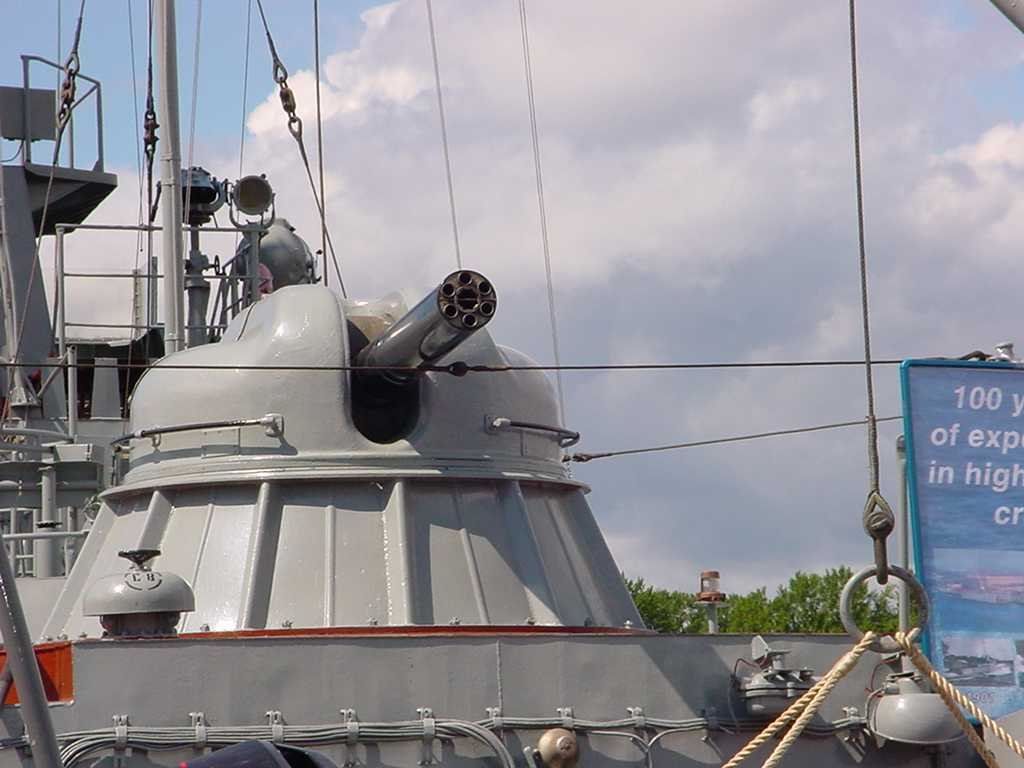

АК-630
Его модификация ГШ-6-30 (АО-18А, ТКБ-635, 9А621) - авиационная пушка. Принята на вооружение в 1974 году. Устанавливалась на самолтах МиГ-27, Су-24МК (с боекомплектом 500 патронов), Су-25.

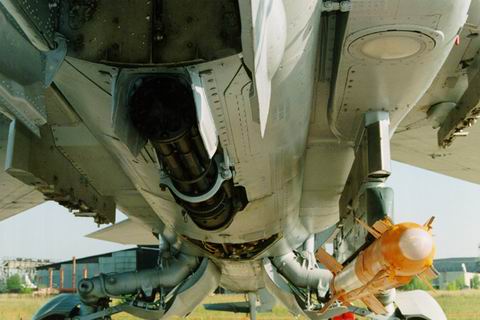

(кликните по картинке для увеличения)
ГШ-6-30 на миг-27
На базе ГШ-6-30 была создана облегченная авиационная пушка калибра 23 мм
- ГШ-6-23, которая устанавливается на б-во наших истребителей. Темп стрельбы - 8000 выстр/мин.
(кликните по картинке для увеличения)
ГШ-6-23
(кликните по картинке для увеличения)
ГШ-6-23
Шестиствольная 23-мм пушка ГШ-6-23М является дальнейшим развитием пушки ГШ-6-23. Устанавливается на самолётах МиГ-31, Су-24М. Пушка изготовливается в двух вариантах: со звеньевым питанием или беззвеньевым. Для стрельбы из пушки ГШ-6-23М используются 2З-мм патроны с осколочно-фугасно-зажигательным и с бронебойно-зажигательно-трассирующим снарядами (масса снаряда 200 г). Может применятся во встроенных установках 9ЕЮ768 и подвесных СППУ-6.
В настоящее время пушка ГШ-6-23М является самой скорострельной пушкой в мире - ее темп стрельбы 10000 выстр/мин. Эта пушка со своими 10000 выстр/мин, при весе 70 кг стала, помимо прочего, нашим ответом “дяде Сэму из Вашингтона”. 20-мм американский “Вулкан” при своих 136 кг явно страдал “одышкой” - 6.000 в/мин.
(кликните по картинке для увеличения)
ГШ-6-23М
(кликните по картинке для увеличения)
ГШ-6-23М
И он на испытаниях
(кликните по картинке для увеличения)
(673 Кб) ГШ-6-23 в действии, к сожалению лучшего качества ничего нет
В самом начале видна небольшая вспышка пиропатрона, выполняющего роль стартера.
продолжение следует...
