Материнская плата Gigabyte GA-EX58-Extreme
реклама
Недавно купил себе Gigabyte GA-EX58-Extreme и решил написать небольшой обзорчик. Надеюсь, он поможет кому-то определиться с выбором материнской платы для Core i7.
Комплект поставки

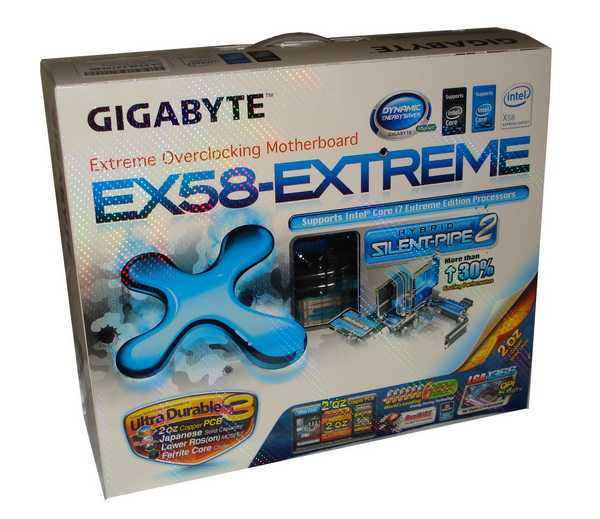

Материнская плата поставляется в очень красивой коробке больших размеров с ручкой для переноски.

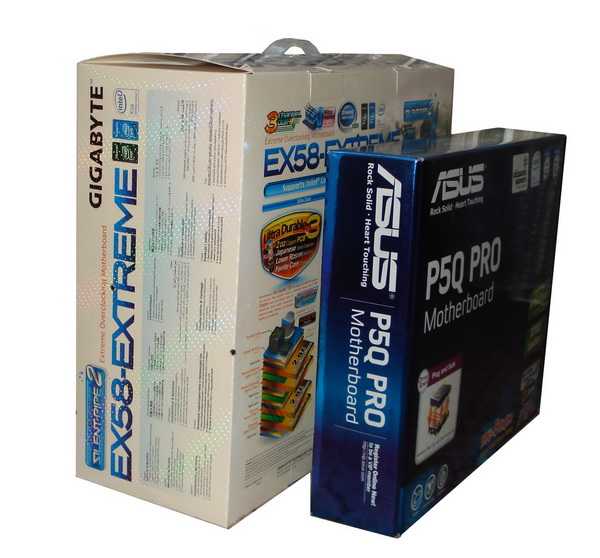

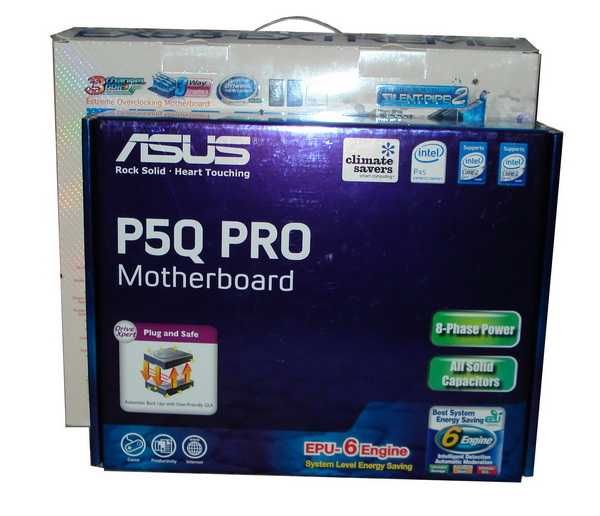

Для сравнения я сфотографировал коробку материнской платы ASUS P5Q Pro с коробкой GA-EX58 EXTREME:
На задней стороне коробки имеется информация о используемом наборе системной логики, поддержке процессоров Core i7, технологии Ultra Durable 3, системе охлаждения Hybrid Silent-Pipe 2, поддержке технологий nVIDIA SLI и ATI CrossFire, высококачественных японских конденсаторах, технологии DualBIOS.

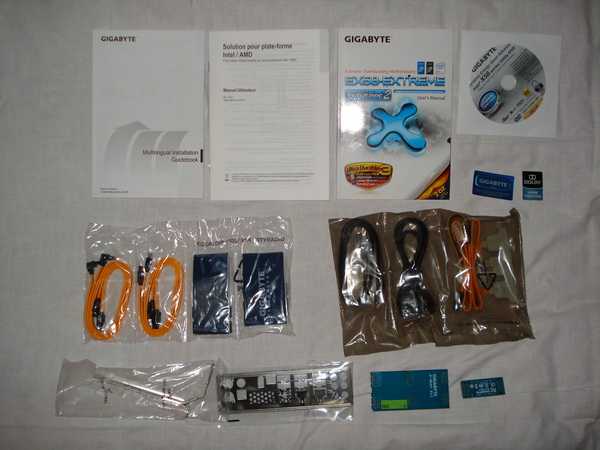

Комплект поставки включает следующие компоненты:
• материнская плата;
• DVD диск с ПО и драйверами;
• руководство пользователя;
• один IDE шлейф и один шлейф для подключения floppy дисковода;
• четыре кабеля SATA;
• заглушка на заднюю панель корпуса;
• планка SATA;
• планка с двумя портами FireWire;
• модуль Hybrid Silent-Pipe;
• два мостика SLI для объединения двух или трех видеокарт.
Комплектация довольно неплохая, но разочаровало отсутствие на диске с драйверами и ПО, программы вроде 3DMark Vantage, вместо которой на диске находится только пакет Norton Internet Security, а также не указанный в документации Антивирус Касперского, да еще и версии 6.0.
Особенности платы
Достав материнскую плату из коробки, первое, на что обращаешь внимание, ее необычно тяжелый вес. Это связано с новой технологией Ultra Durable 3, в основе которой лежит удвоенная толщина слоя меди в слоях питания и заземления. Благодаря этому происходит существенное снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы в условиях разгона. Также в платах серии Ultra Durable 3 используются японские конденсаторы с твердым электролитом, имеющие средний срок службы 50000 часов, дроссели с ферритовыми сердечниками и транзисторы, с низким сопротивлением при переключении состояний, для энергосбережения и низкого нагрева платы.

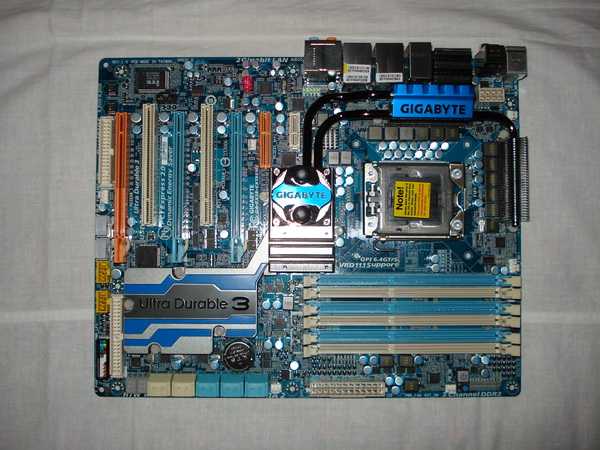

Дизайн материнской платы не самый идеальный. На плате установлено три слота PCI-Express 2.0 x16, что дает возможность собрать графическую систему из трех видеокарт. Слоты расположены довольно неудобно: в самый нижний слот установить видеокарту удастся лишь в корпуса, у которых имеется больше 7 слотов расширения на задней панели. Хотя на материнской плате и есть 2 разъема PCI, оба они перекрываются установкой видеокарт в первые два слота PCI-Express 2.0 x16. Так что, при установке двух или трех видеокарт, тем, у кого есть альтернативная звуковая карта, придется довольствоваться либо одной видеокартой, либо встроенным звуком на материнской плате (Realtek 7.1- channel с поддержкой Dolby Home Theater).

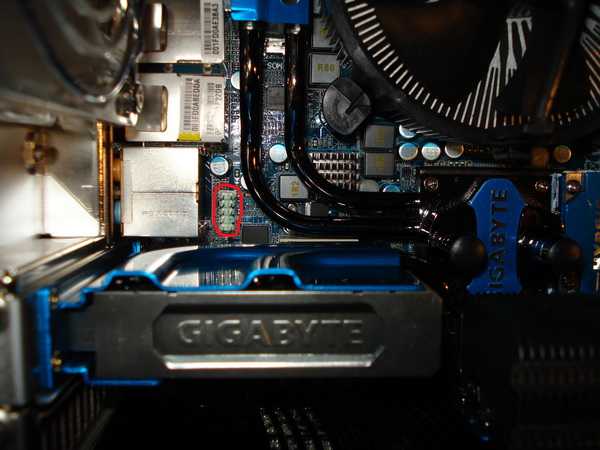

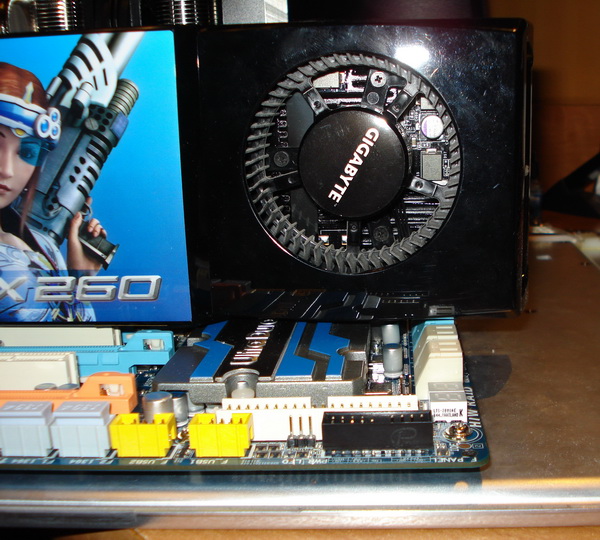

Также неудобно расположен разъем для подключения передней аудио панели корпуса.
В инструкции написано, что подключать его нужно перед установкой модуля Hybrid Silent-Pipe, но тем, у кого корпус со съемным треем для материнской платы, делать это не очень удобно.

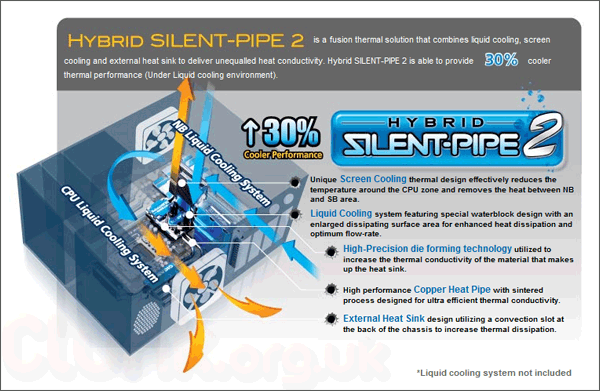

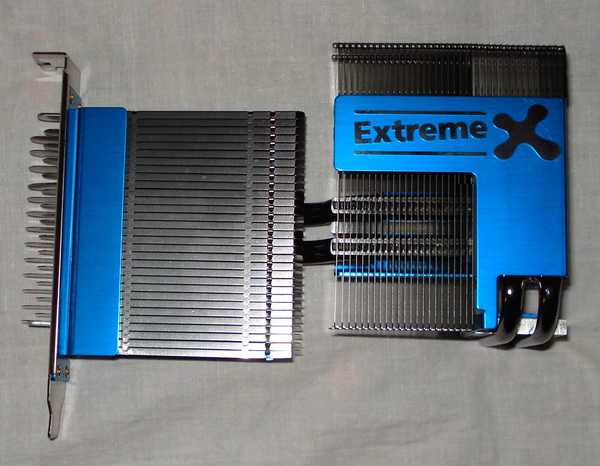

На материнской плате GA-EX58 EXTREME используется оригинальная система охлаждения Hybrid Silent-Pipe 2, представляющая собой комбинацию водоблока и дополнительного модуля из двух радиаторов с тепловыми трубками, который устанавливается на специальную площадку рядом с водоблоком и способствует эффективному отводу лишнего тепла за пределы системного блока.
Gigabyte утверждает, что с Hybrid Silent-Pipe 2 эффективность охлаждения возрастает на 30%.

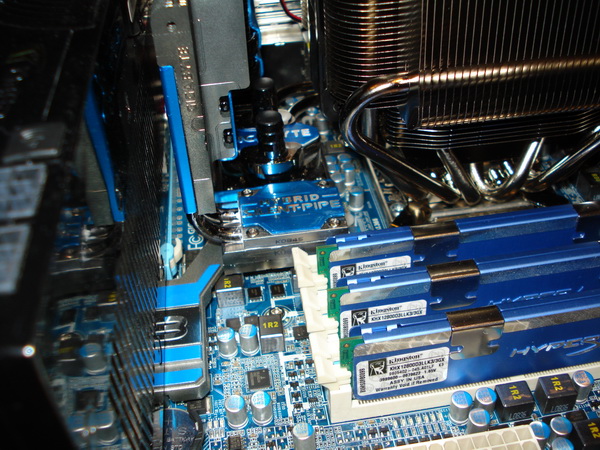

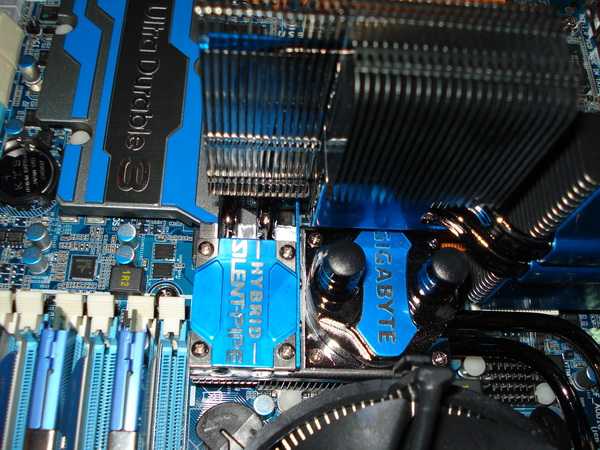

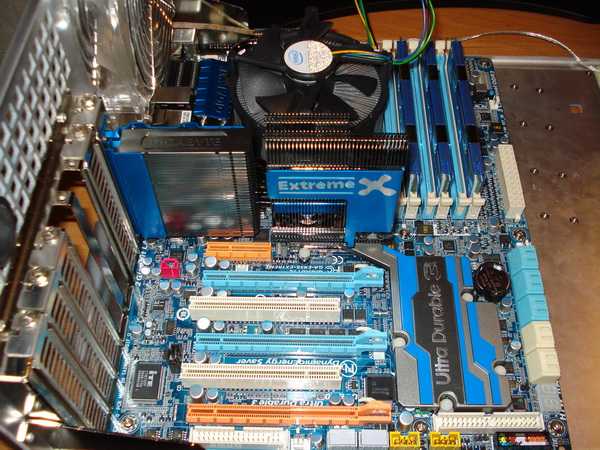

Устанавливается она очень легко, нужно нанести термопасту, установить модуль на место и закрутить 4 маленьких винтика. В собранном виде эта система выглядит так:

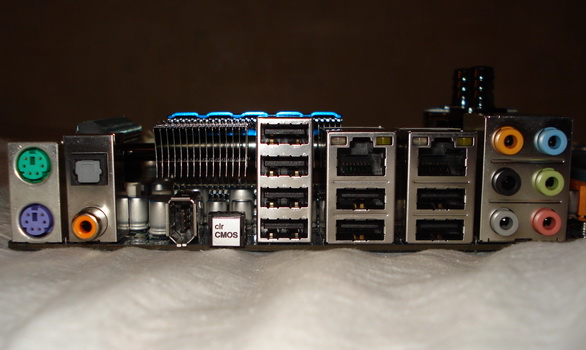

Задняя панель платы имеет следующий вид:
Здесь установлено восемь портов USB, порты для клавиатуры и мыши, порт FireWire, 2 разъема S/PDIF, два сетевых порта, 6 аудио разъемов и кнопка обнуления CMOS.

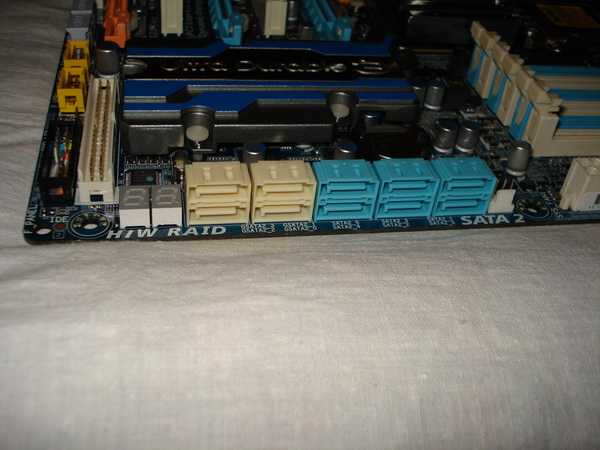

На материнской плате установлено 10 портов SATA II, шесть из которых на ICH10R, остальные четыре на паре контроллеров Jmicron.
Порты SATA расположены удачно и хотя видеокарта их и перекрывает, они остаются доступными.
Но это доставляет некоторые неудобства, когда материнская плата находится в корпусе. Из-за длинной видеокарты выдернуть шлейф из SATA порта крайне неудобно.
Масла в огонь подливают еще и фирменные шлейфы Gigabyte с защелкой, поставляемые вместе с платой.
Возле SATA портов расположен дисплей Debug LED для упрощения процесса мониторинга и диагностики.
Также для этой цели инженеры разместили на плате много светодиодных индикаторов.
На материнской плате имеется 6 слотов для памяти, которые позволяют использовать трехканальный режим памяти из трех или шести модулей памяти DDR3 (800-2000MHz).
Слоты оперативной памяти не блокируются установленной видеокартой.

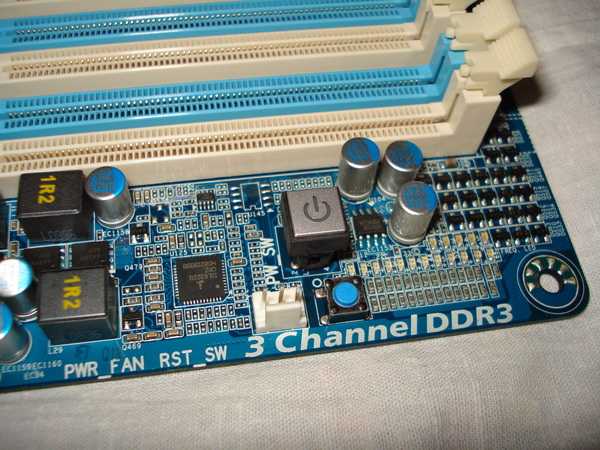

Рядом с ними расположены большая кнопка Power и чуть поменьше Reset.

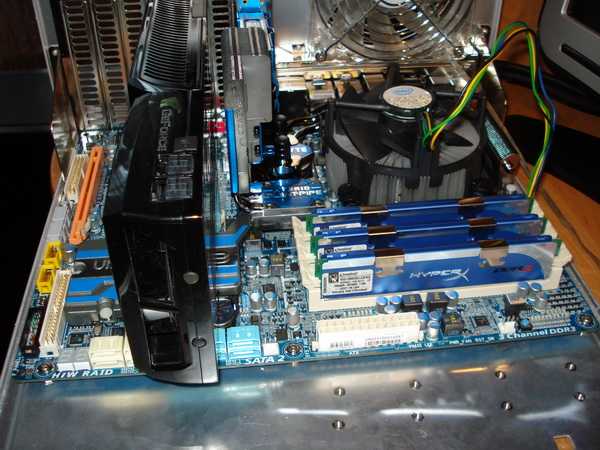

Также стоит отметить, что процессорный кулер Cooler Master V8 разместился на плате без проблем.
BIOS
Материнская плата оснащена технологией DualBIOS, которая предусматривает установку на материнской плате двух микросхем BIOS: первая и основная BIOS используется системой на этапе загрузки, а вторая выполняет функции резервной BIOS (по умолчанию на ней записана фабричная версия микрокода). В том случае, если основная микросхема по каким-либо причинам выйдет из строя, резервная BIOS, при условии целостности Boot-сектора на жестком диске, автоматически возьмет управление загрузкой ПК на себя.
Все функции, касающиеся разгона, находятся в разделе MB Intelligent Tweaker (M.I.T.).

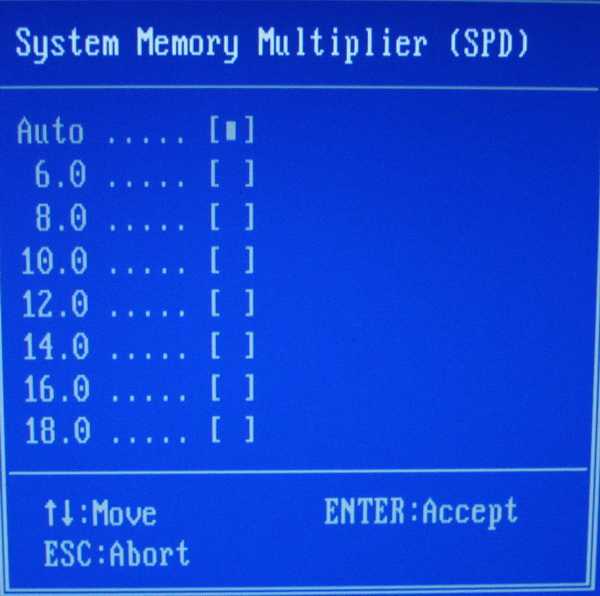

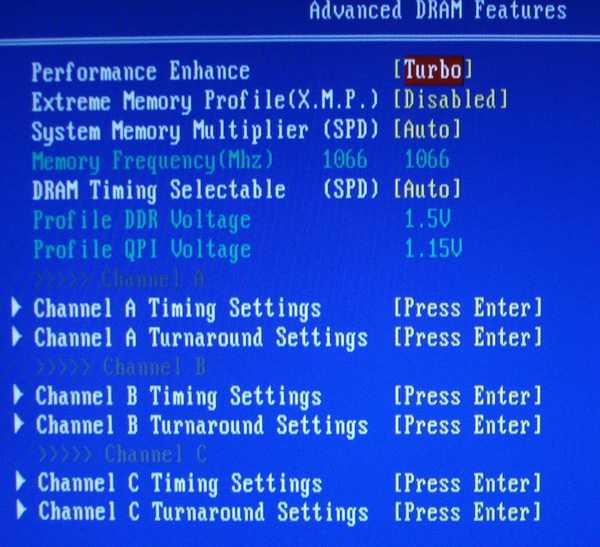

Настройки оперативной памяти находятся в отдельном разделе.

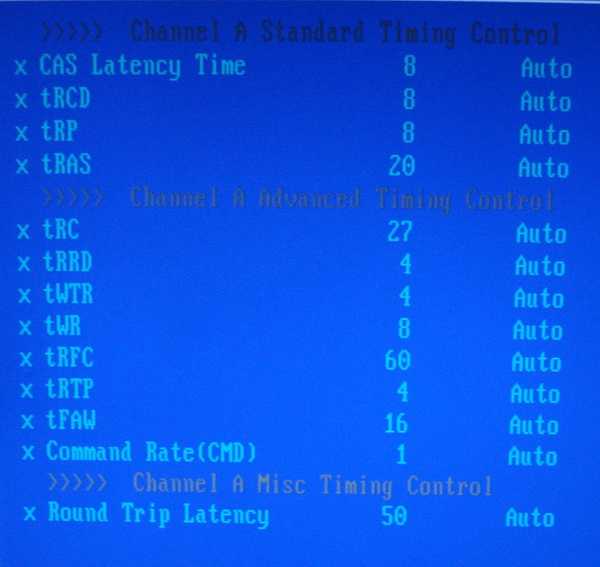

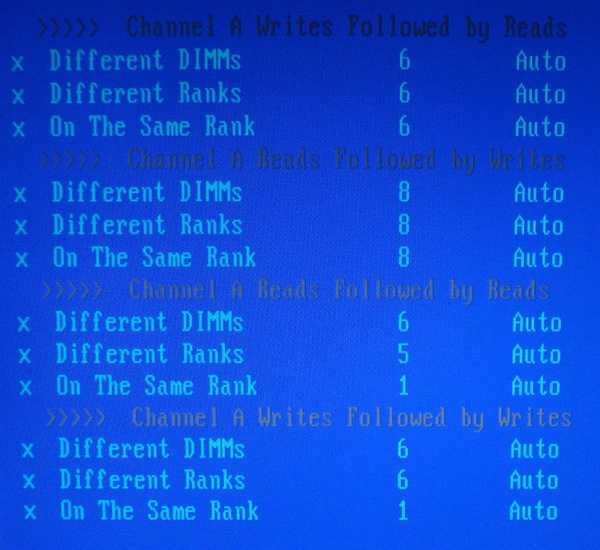

Материнская плата позволяет изменять основные и дополнительные тайминги:

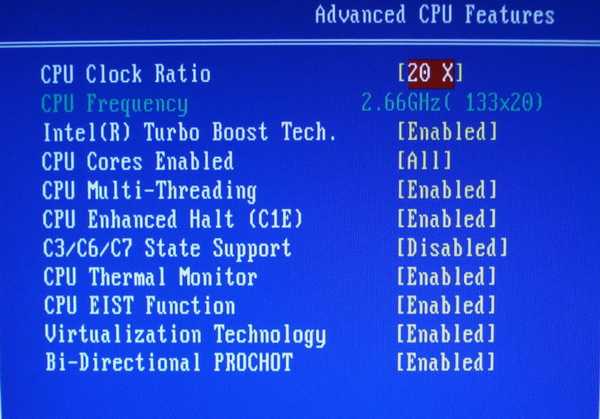

Раздел настройки энергосберегающих функций процессора, функций Turbo Boost, Multi-Threading.

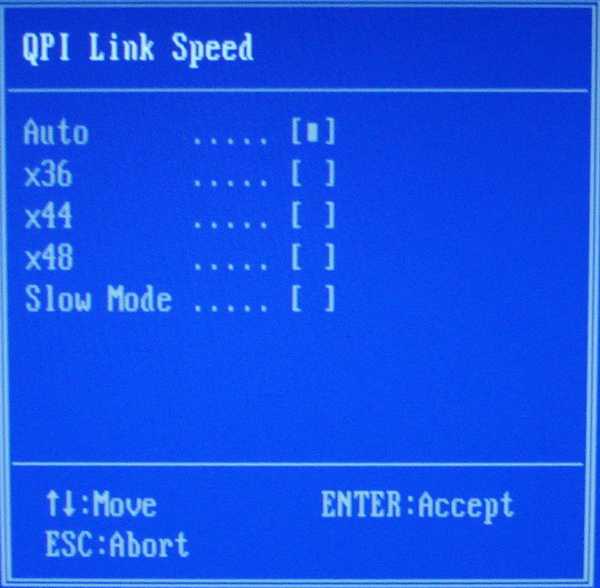

Раздел Uncore & QPI:

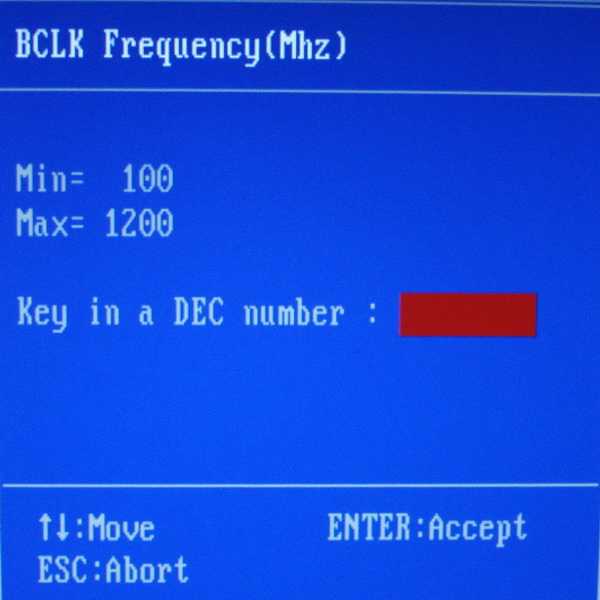

Также можно выбрать частоту системной шины BCLK:

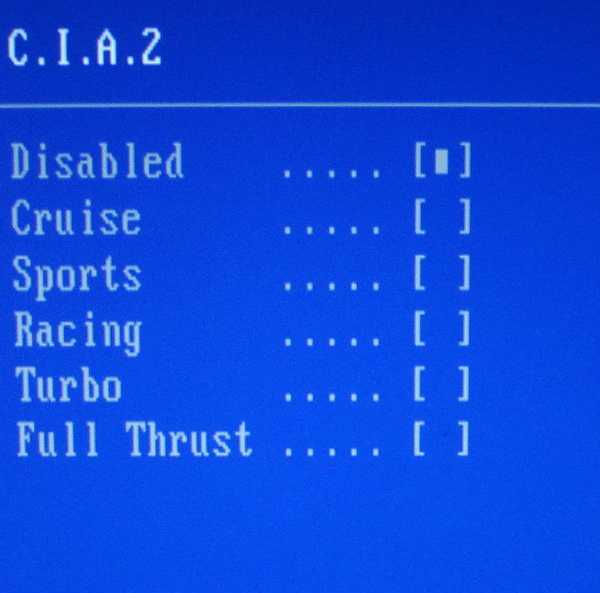

GA-EX58-Extreme умеет самостоятельно разгонять процессоры. Имеется несколько видов разгона: Cruise, Sports, Racing, Turbo и Full Thrust.

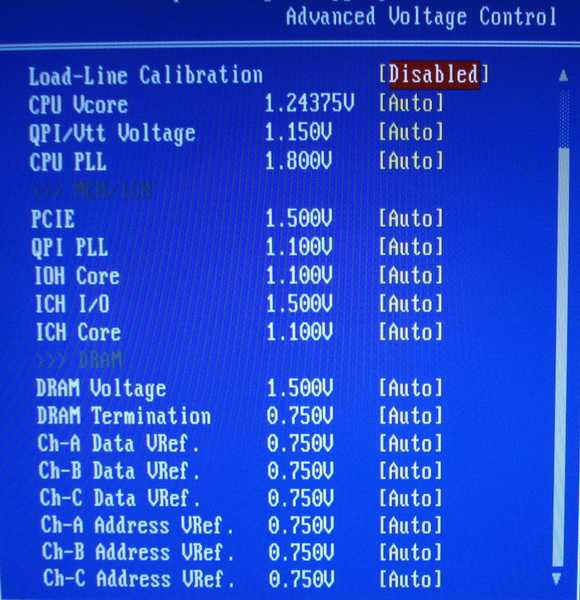

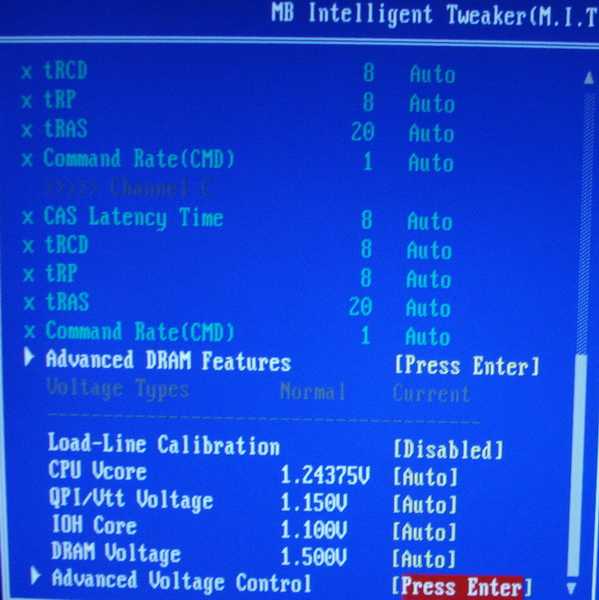

Материнская плата позволяет изменять большое количество напряжений:
Раздел мониторинга
Тестирование
Тестовый стенд:
Материнская плата: Gigabyte GA-EX58-EXTREME;
Процессор: Intel Core i7-920;
Процессорный кулер: Cooler Master V8;
Память: Kingston HyperX DDR3 1600 MHz (3*1GB);
Видеокарта: Gigabyte GeForce GTX 260;
Жесткий диск: WD 320GB (WD3200AAKS) SATA II, 7200 rpm, 16MB;
Блок питания: CHIEFTEC 1000W (CFT-1000G-DF);
Корпус: Silverstone Temjin TJ10B-WESA.

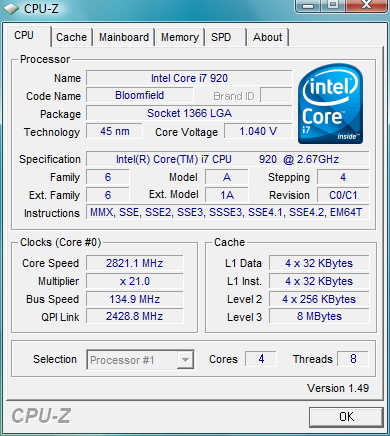

Итак, запустим систему в номинальном режиме:

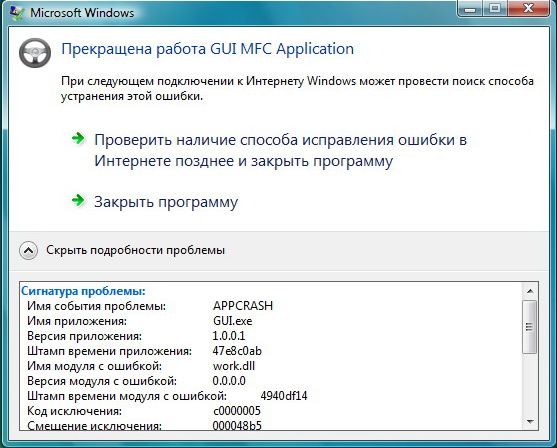

Очень расстроила неработоспособность фирменной утилиты Gigabyte EasyTune6 под Vista, включая выложенную на сайте Gigabyte. Сразу после запуска появлялось сообщение об ошибке.
Эту недоработку поправили, только начиная с версии bios F6a. Также, стоит заметить, что на компакт-диске, поставляемом с материнской платой, находится BIOS версии F9 для платы Gigabyte GA-EP45-DQ6. Это, конечно, не сильно страшно, но все же неприятно.
Производительность
Прежде всего, хотелось отметить то, что Gigabyte опубликовала методические рекомендации по разгону Core i7-920 до 4 ГГц на материнской плате GA-EX58-Extreme. Чтобы раскрыть потенциал этой платы, нужен, конечно же, процессор Core i7-965EE, но поскольку имеется только Core i7-920, придется довольствоваться им.
Для начала, запустим несколько популярных бенчмарков на номинальной частоте.

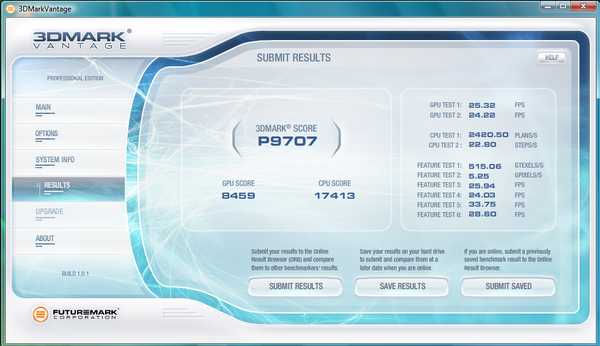

3DMark Vantage

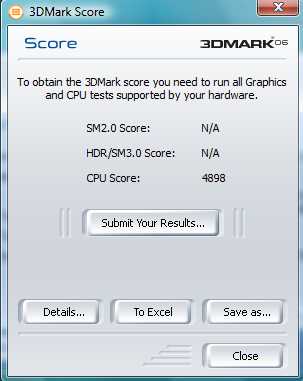

3DMark06

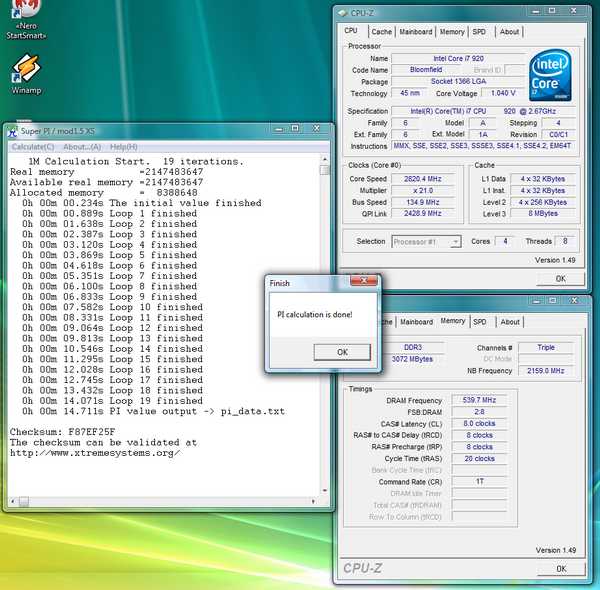

SuperPi - 1M

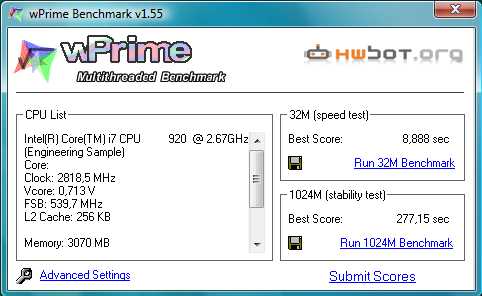

wPrime

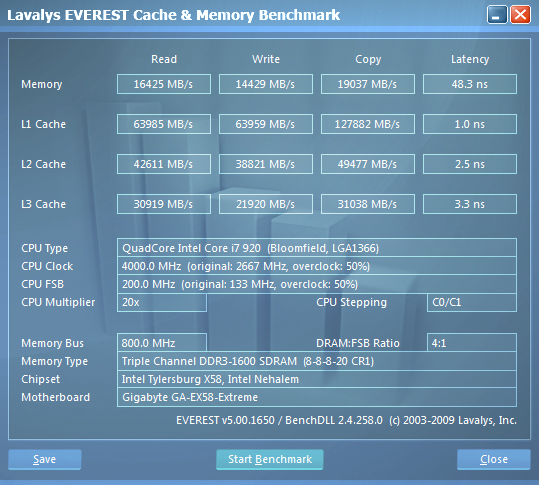

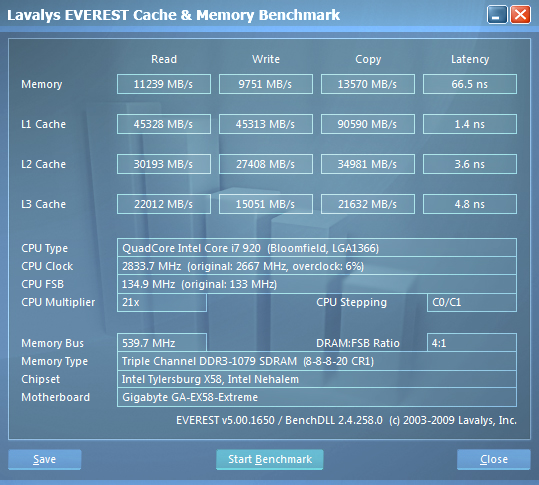

EVEREST Cache & Memory Benchmark
Температура компонентов системы, по показаниям утилиты EVEREST Ultimate Edition v5.00.1650 составляет:
Материнская плата стабильно работала на частоте шины 200 MHz, а попытки поднять ее выше не увенчались успехом. Но я уверен, что это не её предел, скорее всего, процессор уперся в свой потолок разгона по шине.
Также стоит отметить, что материнская плата не выходила из режима сна в разгоне. Эту недоработку поправили, только начиная с версии bios F6f.

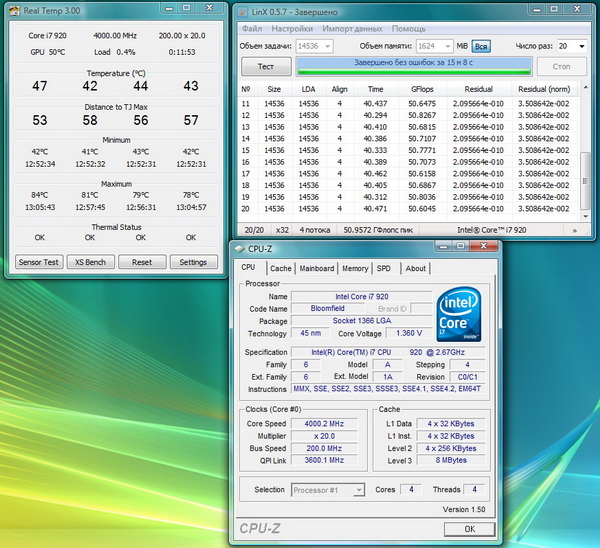

Итак, частота процессора в разгоне равна 200*20 = 4.0GHz, память функционирует на частоте 1600MHz с таймингами 8-8-8-20 1T. В этом режиме процессор без ошибок выдерживает 20 проходов Linpack:

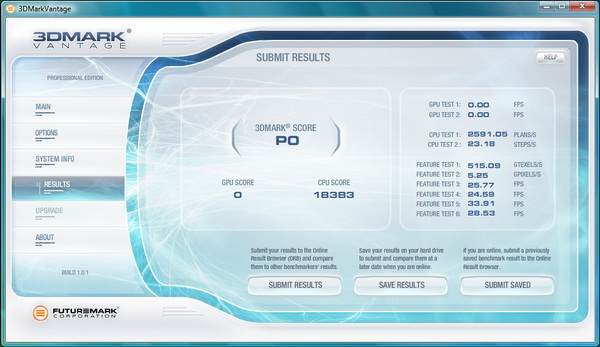

3DMark Vantage
3DMark06
SuperPi - 1M
EVEREST Cache & Memory Benchmark
Заключение
Несмотря на некоторые недоработки, материнская плата Gigabyte GA-EX58-EXTREME оставила о себе очень хорошее впечатление.
К плюсам можно отнести неплохую комплектацию, систему охлаждения, высококачественные конденсаторы, поддержку NVIDIA 3-Way SLI, ATI CrossFire.
К минусам можно отнести неудобное расположение слотов PCI-Express x16 2.0 и разъема F_AUDIO, BIOS для другой материнской платы на DVD-диске, недоработки BIOS, которые, впрочем, со временем успешно устраняются, неработоспособность фирменной утилиты EasyTune 6, которая хотя уже и работает, но только с бета-версией биос.
Полезные ссылки:
Последняя бета-версия биос
Обсуждение материнской платы Gigabyte EX58-UD5 на overclockers.ru
Обсуждение материнских плат Gigabyte EX58-UD5 и Extreme на xtremesystems.org
Форум Gigabyte
