История разгона x800pro VO agp

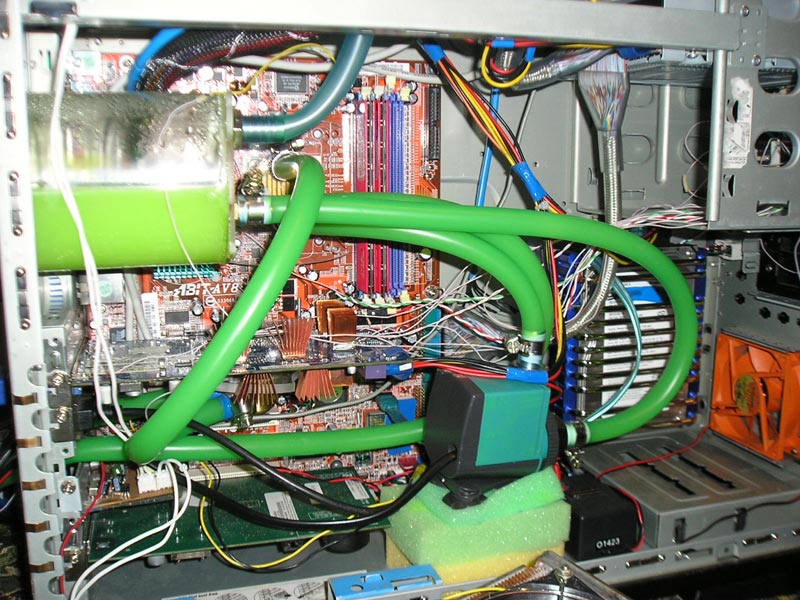

Подопытный экземпляр:<br/> <br/> Sapphire x800pro VO AGP 12,6,1 конвейеров. Bios: 113-AA15900-101<br/> <br/> Чип R420 (215RAACG12F GF5637.12 0446AA)<br/> <br/> Штатные частоты: GPU 475, MEM: 900ddr<br/> <br/> Память Samsung 2.0ns 256bit 256Mb (K4J55323QF-GC20)<br/> <br/> P/N: 109-A26130-01<br/> <br/> куплена новой в кее в феврале 2005года в OEM комплектации за <strong>11</strong> килорублей.<br/> <br/> <b>Я никого не призываю повторить мой опыт. Я просто рассказываю, как дозрел до вольтмода и что из этого получилось.</b><br/> <br/> <b>Часть 1. Разгон без вольтмода.</b><br/> Поспорили летчик и водитель, у кого страшнее профессия. Сели в самолет. Летят.<br/> <br/> Л: «Страшно?»<br/> <br/> В: «Нет»<br/> <br/> Л: «Даю еще 500». Толкает рычаг тяги, самолет предолевает звуковой барьер.<br/> <br/> Л: «Страшно?»<br/> <br/> В: «Нет»<br/> <br/> Л: «Тогда делаем мертвую петлю». Самолет делает мертвую петлю.<br/> <br/> Л: «Страшно?»<br/> <br/> В: «Нет». Садятся в грузовик. Едут по раздолбанной дороге.<br/> <br/> <br/> <br/> В день покупки карточка показала результат ~ 8000 попугаев на <a href="//st.overclockers.ru/legacy/v1/58481.jpg" target="_blank" rel="nofollow" >AthlonXP Barton 2500+, 512Мб памяти в одноканальном режиме с таймингами 3-5-5-7</a>.<br/> <br/> В тот же день видеокарта была разогнана. Тогда со <a href="//st.overclockers.ru/legacy/v1/89277.jpg" target="_blank" rel="nofollow" >штатной системой охлаждения</a><br/> <br/> были достигнуты частоты 540*1200 и результат на том же AtlonXP 2500+@3200+ 1.65вольта, Epox 8rda3+, 512Mb 3-5-5-7 составил примерно 10200 попугаев в 3dMark2003.<br/> <br/> Температура Tgpu не выходила за 68* по шкале Цельсия. Температура Tambient не поднималась выше 52* по датчикам видеокарты (показания снимались утилитой AtiTrayTool 1.5xx). Температур в помещении не опускалась ниже 26*. Корпус TT XaserV закрыт, температура внутри в районе 30*. На выдув работали 1 вентилятор 92мм 1750Об/мин в задней стенке, 1 80мм 2000об/мин в верхней крышке и 80мм в БП.<br/> <br/> В: «Страшно?»<br/> <br/> Л: «Нет»<br/> <br/> <a href="http://people.overclockers.ru/Apueu/record14" target="_blank" rel="nofollow" >Позже</a> на Athlon64 Venice 3200+ 2000@2800МГц 1,72В (Выше задрать не удалось), Abit av8-3rd eye, 2*512Mb Patriot PDP1G3200LLk 2-3-2-5 @ddr466 2.8В разгон составил 567*1200 при использовании <a href="//st.overclockers.ru/legacy/v1/52591.jpg" target="_blank" rel="nofollow" >ArcticCooling</a> Silencer4 ver.2 и составил 12736 попок в 3dMark2003 и 5666попок в 3dMark2005. Видимо, такой прирост вызван тем обстоятельством, что память работала в двухканальном режиме.<br/> <br/> Для сравнения стоит упомянуть, что система на Athlon64 с двухканальной памятью давала около 10000 баллов в 3dmark03, тогда как при работе памяти в одноканальном режиме результат составил приблизительно 8700 очков.<br/> <br/> В обоих случаях использовалась WinXP pro Corporate ed. [eng] SP2 и 3dMark2003 v.3.1.3.0 (при стандартных настройках). Catalist 4.11. Разгон производился утилитой RivaTuner 2.0.155<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/52592.jpg" target="_blank" rel="nofollow" >Корпус Thermaltake Xaser5 был закрыт</a>, на вдув и выдув были установлены вентиляторы 80мм(2000об/мин) и 92мм(1750об/мин) соответственно. ОС использовалась в виде «как есть», с кучей установленного софта, игр и тд. Температура в помещении 15кв.м составляла 28* по Цельсиусу.<br/> <br/> Поигравшись с таймингами видео памяти, я получил артефакты на частоте 1050МГц и результаты в 3dMark03 ~11500. В итоге, как постоянный игровой профиль я оставил частоты 560*1200 для видеокарты, 2670МГц при 1.67В для ЦПУ и память как ddr442 на 2.8В. При такой конфигурации результат в 3dmark03 составил ~12600 тех же неугомонных попок. <br/> <br/> В: «Даю еще 500». Буль-буль-буль… «Страшно?»<br/> <br/> Л: «Да…»<br/> <br/> Результатом, конечно, я остался недоволен и решил попробовать открыть конвейеры.<br/> <br/> <b>Часть 2. Попытка открыть конвейеры на x800pro</b><br/> <br/> Начитавшись соответствующих веток конференции и изучив материалы по прошивке видеокарт и разлочке конвейеров на radeon2.ru и ixbt.ru, я заказал товарищу электропроводящий клей «Контактол» (мэйд ин Раша и обещанное сопротивление R=0,2 Ом*мм). Несчастный клей провалялся в тумбочке 4 месяца, пока, наконец, на этой сессии (зима 2006) меня не взглюкнуло им воспользоваться. Упомяну, что БИОС для будущей карты был приготовлен заранее с помощью программы RaBiT (Radeon Bios Tuner ver. 1.7). Перепрошивка производилась программой AtiFlash3.09. <br/> <br/> Пробовались БИОСы от x800 xt, x850 xt, x850xt pe, x800 xt VO. Биосы были от плат производства Sapphire и PowerColor, скачаны <a href="http://www.techpowerup.com/bios/" target="_blank" rel="nofollow" >отсюда</a>.<br/> <br/> Размешав клей зубочисткой, предусмотрительно вложенной в упаковку, и сковырнув с видяшки состему охлаждения, я замазал мостик этой дрянью. Подождав минут 10 (в мануале клея написано, что необходимые свойства состав приобретает через 30 мин) замерил мультиметром семи летней давности M-830B производства Mastech (?) сопротивление получившейся кляксы. Оно составило около 1.5 МОм!!! В полной печали я возвратился к малеванию конспекта по социологии(?), решив вернуть конструкцию в прежний вид на следующий день.<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/52590.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/52590.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>чип x800pro с кляксой электропроводящего клея</i><br/> Но как известно, дурная башка рукам покоя не дает <img src="http://cp.people.overclockers.ru/smiles/icon_wink.gif" />, и через 40 минут я снова схватился за тестер. На этот раз сопротивление оказалось около 0.8 Ом. С полными … радости я махнул на место Silencer и кинулся шить БИОС.<br/> <br/> Не буду описывать долгий и нудный процесс, который сопровождали ошибки типа cannot write – use fast mode и тд. В итоге были опробованы порядка 5 различных БИОСов и всё с нулевым результатом.<br/> <br/> Излишне говорить, что разными способами сносились и заново ставились драйвера разных версий, карта была снова раздета, излишки клея счищены и проверен контакт разрезанного лазером мостика (2 циркуля были соединены двусторонними крокодильчиками с щупами тестера).<br/> <br/> В итоге ничего не изменилось – конвейеры упорно не хотели включаться.<br/> <br/> В конце концов я зашил обратно родной БИОС.<br/> <br/> Несколько позже я наткнулся на статью <a href="http://people.overclockers.ru/m1rage/record5" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/m1rage/record5" target="_blank" rel="nofollow" >http://people.overclockers.ru/m1rage/record5</a></a> уважаемого <b>m1rage</b> по переделке X800GT (ядро R423) в X800GTO (описание очень подробно). Проделав указанные инструкции касательно программы AtiTool удостоверился в наличие у себя всего 12 рабочих конвейеров.<br/> <br/> В: «Даю еще 500». Буль-буль-буль… «Страшно?»<br/> <br/> Л: «Да. Да!»<br/> <br/> В: «Погоди, щас еще мертвую петлю делать будем!»<br/> <br/> <b>Часть 3. Жмем nitro или Вольтмоддинг x800pro</b><br/> <br/> Лето. Сессия. Вольтмод<br/> <br/> Начитавшись ПС нашего коллеги Nordling’а, где он добросовестно описывает вольтмод x800GTO, я загорелся мыслью попробовать раскочегарить свою карту. Не найдя (наверно руки кривые <img src="http://cp.people.overclockers.ru/smiles/icon_smile.gif" />) на нашем сайте внятного рассказа про вольтмод x800pro на AGP, я погуглил и наткнулся на обширную статью по сабжу на <a href="http://www.techpowerup.com/articles/overclocking/voltmods/101" target="_blank" rel="nofollow" >английском языке</a>.<br/> <br/> Следуя инструкции, с помощью <a href="//st.overclockers.ru/legacy/v1/.jpg" target="_blank" rel="nofollow" >паяльника на 20Вт</a> я припаял пучок проводов к карте и налепил переменные резисторы в соответствии с тем как показано<br/> <br/> <a href="http://www.techpowerup.com/articles/112/images/x800.jpg" target="_blank" rel="nofollow" >здесь</a>.<br/> <br/> Злостно нарушив указания о допустимых напряжениях на графичиский чип при <a href="http://people.overclockers.ru/Apueu/record17" target="_blank" rel="nofollow" >водяном</a> охлаждении (1.75В), выкрутил на ГПУ 1.9Вольта и в итоге получил устойчивую работу при частотах 640*1200. Максимальное напряжение, засаженное мною на ГПУ равнялось 1.96В и позволило достичь частоты 660МГц. Результат в 3dmark03 составил 13668 мариков; 6405 в 05марке. Дальше поднимать напряжение я просто побоялся. ЦПУ работал на частоте 2700МГц при 1.7В.<br/> <br/> Память на моей видяшки 2.0нс, что соответствует частоте 1000МГц ddr.<br/> <br/> Перед ее вольтмодом я приобрел медный кулер<a href="http://www.titan-cd.com/eng/cpu/cu14tbb6015.htm" target="_blank" rel="nofollow" ><b>Titan TTC-CU14TB/B6015 </b></a> и распилил его на части с помощью электрофрезы по дереву <img src="http://cp.people.overclockers.ru/smiles/icon_hitrost.gif" />(думаю ножовкой по металлу это было бы быстрее <img src="http://cp.people.overclockers.ru/smiles/icon_biggrin.gif" />, потому что фрезу всё время заедало, а радиатор нагревался до безбожной температуры и его приходилось замачивать в баночке с водой)<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89287.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89287.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>замоченный радиатор</i><br/> <br/> Отполировав на войлочном круге и пропаяв (паяльничком на 100ВТ) на всякий случай крайние ребра получившихся малышей, <br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89293.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89293.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <br/> я приклеил их термоклеем АлСил5 на видеопамять и стабилизаторы питания видеокарты.<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89289.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89289.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <br/> <br/> Установив в 2 пятидюймовых заглушки старенькие совдеповские милливольтметр (характеристики С! <img src="http://cp.people.overclockers.ru/smiles/icon_sad.gif" />), галетник и новенькие (хотя и голимые) выключатели, на которые и припаял все подстроечные резисторы, я получил возможность управления вольтмодами и наглядной индикации подаваемых на устройства напряжений.<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89291.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89291.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>панель вольмодов</i><br/> <br/> Спереди это выглядит вот так:<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89292.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89292.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>лицо вольмодов</i><br/> <br/> Постепенное повышение напряжения питания видеопамяти с 2.0В до 2.4 (при наличии дополнительных медных радиаторов и обдува 90мм вентилятором на 2200об/мин при 12В) не позволило увеличить частоту чипов ни на мегагерц! <img src="http://cp.people.overclockers.ru/smiles/icon_sad.gif" />В итоге остались пресловутые 1200МГц ddr вместо стандартных 900.<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89297.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89297.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <br/> <br/> Сейчас у меня в RivaTuner выставлены частоты 620*1200МГц при Vgpu=1,72В и Vmem=2.1В (На самом деле точно определить напряжение GPU не получается, потому что оно скачет от 1,72 до 1,80В)<br/> <br/> При водяном охлаждении ГПУ температура чипа не выходит за отметку 39* при температуре воздуха в корпусе 30-38*. Ambient-температура выше 52* не возрастала. Прогрев карты производился 30мин. Прогоном тестов 3dmark03 и 3dmark05. Температура в помещении во время этого тестирования оставалась на уровне 28* Цельсия.<br/> <br/> <img src="//st.overclockers.ru/legacy/v1/89550.gif" vspace="3" /><br/> <br/> <br/> <br/> <a href="//st.overclockers.ru/legacy/v1/88549.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/88549.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>карта в слоте</i><br/> <br/> <a href="//st.overclockers.ru/legacy/v1/89296.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/89296.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <i>в закрытом кейсе</i><br/> <br/> <b>Часть 4 «Туда-сюда» или обнаружил проблему с вольтмодденной х800pro</b><br/> Встречаются два братка на пасху:<br/> <br/> -Христос воскрес!<br/> <br/> -Опять воскрес? Сволочи, это же надо так над человеком издеваться!<br/> <br/> <br/> После переделки <a href="http://people.overclockers.ru/Apueu/record17" target="_blank" rel="nofollow" >системы СВО</a> и <a href="http://people.overclockers.ru/Apueu/record18" target="_blank" rel="nofollow" >блока питания</a> появилась необходимость провести тесты и замеры температур в системе.<br/> <br/> Для этого пришлось отвлечься от DeusEx, Fallout и Quake2 и вернуться к Doom3.<br/> <br/> <a href="//st.overclockers.ru/legacy/v1/99091.jpg" target="_blank" rel="nofollow" ><img src="//st.overclockers.ru/legacy/v1/preview/99091.jpg" vspace="3" /><br/> <br/> (кликните по картинке для увеличения)</a><br/> <br/> <br/> <br/> На дефолтных частотах играть не очень комфортно, и я подразогнал видеокарту. До этого напряжение Vgpu было выставлено примерно на 1.7Вольта. Задрав частоту ядра до 620 вместо 475МГц я через несколько минут игры получил перезагрузку. При этом температуры элементов компа за предельно допустимые значения не выходили. Понизив частоту до 600, я получал перезагрузку или критическую ошибку через часок-другой игры. В качестве компромиссного решения я остановился на 580МГц для графического чипа. Долговременный разгон без вольтмода больше 560МГц возможен не был.<br/> <br/> Сначала я грешил на БП. Меня смутили показания Everest’а. Он мне показывал 5,17В. Я и подумал, что если в 2D напруга по 5волт задрана на 3%, то значит на 12В она просела на те же 3%, ну а в нагрузке вообще перекос достигает критического порога при котором система просто отключается. И вот, я нашел время слазить в комп с мультитулом. Странно, но показания прибора не внушали беспокойства:<br/> <br/> 5,12В и 12,04 в простое и<br/> <br/> 5,09В и 11,96 при нагрузке.<br/> <br/> Хорошо, что я додумался проверить Vgpu!<br/> <br/> Вместо выставленных когда-то 1,72В я увидел 1,51В.<br/> <br/> «Странно» — подумал Штирлиц ©<br/> <br/> Не долго думая, я отключил добавочный резистор и увидел 1,01Вольта!<br/> <br/> Хотя я уверен, что не трогал установленное значение резистора. Пришлось заново подобрать сопротивление. Остановился я на 1,72В под нагрузкой, которые в 2D вырастают в 1,80В. Теперь полет нормальный.<br/> <br/> Мне кажется, что проблема кроется в резисторе, к которому и подпаивались проводки доп.сопротивления. По каким-то причинам (возможно перегрев) его сопротивление возросло.<br/> <br/> Вот такая история <img src="http://cp.people.overclockers.ru/smiles/icon_redface.gif" /><br/> <br/> Осенью 2014 г. карта была продана за 1000руб<br/> <br/> обсуждение здесь:<br/> <br/> <a href="http://forums.overclockers.ru/viewtopic.php?t=124857" target="_blank" rel="nofollow" ><a href="http://forums.overclockers.ru/viewtopic.php?t=124857" target="_blank" rel="nofollow" >http://forums.overclockers.ru/viewtopic.php?t=124857</a></a><br/> <br/> <b>Полезные ссылки:</b><br/> <br/> <a href="http://modlabs.net/index.php?location=articles&url=solder" target="_blank" rel="nofollow" ><a href="http://modlabs.net/index.php?location=articles&url=solder" target="_blank" rel="nofollow" >http://modlabs.net/index.php?location=articles&url=solder</a></a> — Пайка для чайников aka «Basic Soldering Guide»<br/> <br/> <a href="http://people.overclockers.ru/Nordling/record36" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/Nordling/record36" target="_blank" rel="nofollow" >http://people.overclockers.ru/Nordling/record36</a></a> – вольтмод и разгон x800GTO<br/> <br/> <a href="http://people.overclockers.ru/Nordling/record26" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/Nordling/record26" target="_blank" rel="nofollow" >http://people.overclockers.ru/Nordling/record26</a></a> – вольтмод и разгон x800GTO<br/> <br/> <a href="http://people.overclockers.ru/m1rage/record5" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/m1rage/record5" target="_blank" rel="nofollow" >http://people.overclockers.ru/m1rage/record5</a></a> – открытие конвейеров на x800GT<br/> <br/> <a href="http://people.overclockers.ru/Gorech/record2" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/Gorech/record2" target="_blank" rel="nofollow" >http://people.overclockers.ru/Gorech/record2</a></a> – прошивка БИОСа x800GTO<br/> <br/> <a href="http://people.overclockers.ru/Ray2000GT/record1" target="_blank" rel="nofollow" ><a href="http://people.overclockers.ru/Ray2000GT/record1" target="_blank" rel="nofollow" >http://people.overclockers.ru/Ray2000GT/record1</a></a> – Разгон и модификация Radeon X800Pro PCI-E<br/> <br/> <a href="http://modlabs.net/index.php?location=articles&url=x800bios" target="_blank" rel="nofollow" ><a href="http://modlabs.net/index.php?location=articles&url=x800bios" target="_blank" rel="nofollow" >http://modlabs.net/index.php?location=articles&url=x800bios</a></a>статья “Модификации BIOS для ATI Radeon X800”<br/> <br/> <a href="http://radeon2.ru" target="_blank" rel="nofollow" ><a href="http://radeon2.ru" target="_blank" rel="nofollow" >http://radeon2.ru</a></a> – русскоязычный сайт о картах Radeon<br/> <br/> В последнюю неделю февраля 2007 года я продал карту вместе с AC Silenser'ом за 4кр<br/> <br/> обсуждение:<br/> <br/> <a href="http://forums.overclockers.ru/viewtopic.php?p=4903884#4903884" target="_blank" rel="nofollow" ><a href="http://forums.overclockers.ru/viewtopic.php?p=4903884#4903884" target="_blank" rel="nofollow" >http://forums.overclockers.ru/viewtopic.php?p=4903884#4903884</a></a>
