Устройство устранения перекоса напряжений от БП
реклама
Устройство рекомендуется использовать в системах, где основная нагрузка идёт по +5 и наблюдается завышение по +12В более чем +12.5В
Подключается на любой разъём питания для HDD.
Если применяется некачественный БП, рекомендуется заменить в нём диоды на нормальную диодную сборку по +12В, иначе есть вероятность их сгорания, т.к. устройство потребляет 2-3А по +12В.
Результаты испытаний:
Режим | Ток нагрузки по +5, А | Напряжение на +5, В | Напряжение на +12, В |
---|---|---|---|
Без устройства | 0 | 5.10 | 12.2 |
Без устройства | 7 | 4.90 | 13.0 |
Без устройства | >10 | 4.83 | 13.4 |
С устройством | 0 | 5.10 | 12.2 |
С устройством | 7 | 5.05 | 12.3 |
С устройством | >10 | 4.95 | 12.1 |
Проверка производилась на БП LCT 350Вт, не подключая к компьютеру. В качестве нагрузки по +5 использовался мощный биполярный транзистор на радиаторе.
Для избежания влияний проводов от БП, нагрузка была подключена параллельно к 2м разъёмам, а устройство было подключено на отдельные провода.
Измерения производились непосредственно на плате БП.
Ток нагрузки >10А ориентировочно = 15-20А, т.к. сгорел предохранитель на 20А.

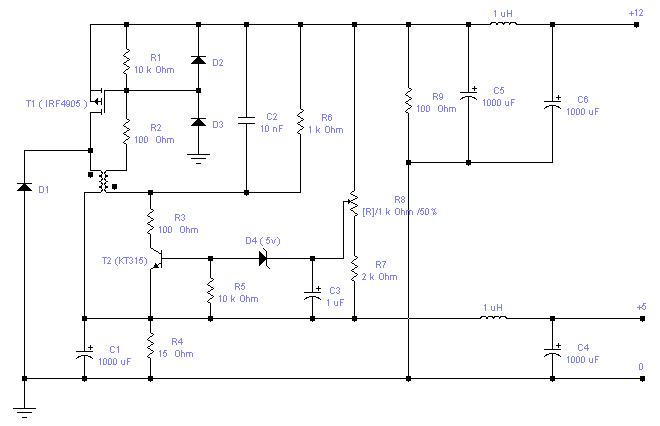

Схема:
T1 – любой low level P-MOSFET >15В, >10A. обязательно на радиатор.
T2 – любой маломощный n-p-n.
Трансформатор – силовая обмотка – 6 вит. проводом 0.5мм, сложенным в четыре.
Управляющая обмотка – 15 вит. проводом 0.2мм .
Сердечник – кольцо, ~20x6x6.
D1 – диод Шоттки (>5А, >15В).
D4 – стабилитрон на 5В.
D2, D3 – любые.
R4, R9 – >=2Вт доп. нагрузка для защиты БП от перенапряжений при отсутствии нагрузки.
Остальные резисторы 0.125Вт
Фильтрующие дроссели – несколько витков 1мм провода на кольце диаметром ~15мм.
Работоспособность проверяется наличием стабилизации +5 - +12 и наличием небольшого
нагрева D1 (это свидетельствует о наличии генерации).
Настройка:
Резистор R8 выкрутить вниз (на С3 мин. напряжение).
Подключить устройство. Включить БП.
Плавно вращая R8 и замеряя напряжения на выходах устройства +12 и +5 выставить разницу напряжений ~7.3В.
Или не подключая +5В, вращая R8 на выходе устройства '+5' выставить 5.2В (при условии что на '+12' +12.1В)
Продолжение. Доработанный вариант
Обсуждение здесь: https://forums.overclockers.ru/viewtopic.php?t=49061
