Обзор блоков питания

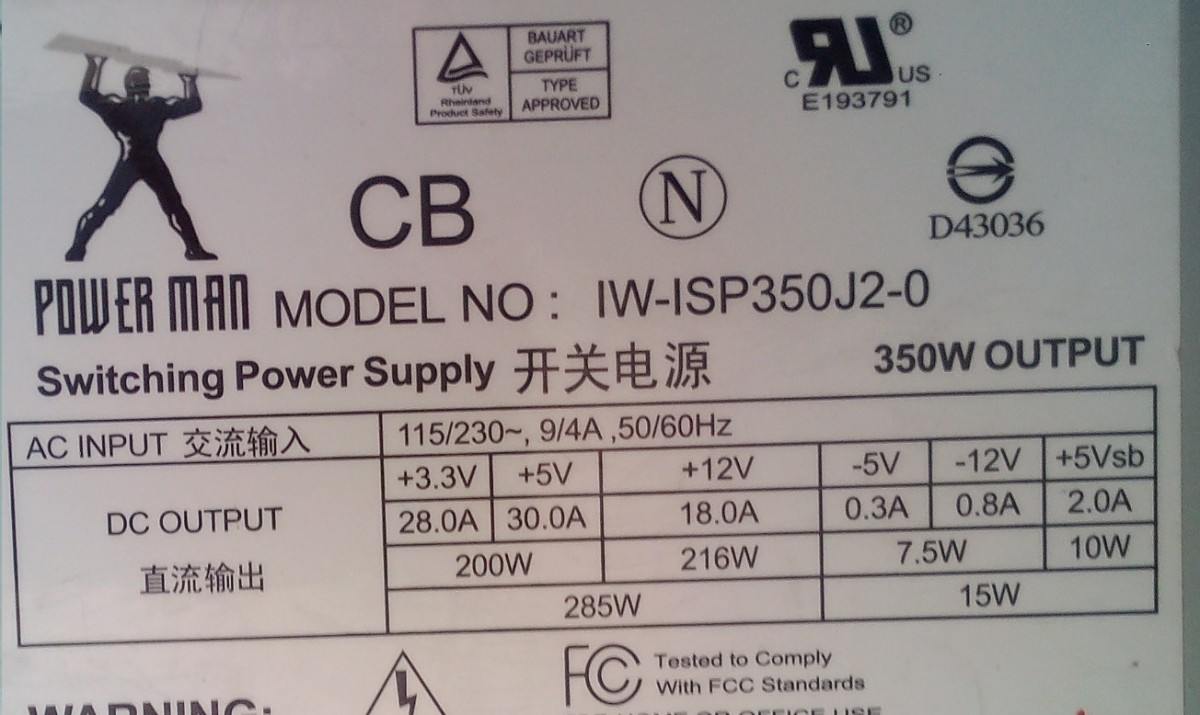

Сегодня рассмотрим несколько блоков питания мощность 350-450ВТ, начиная со строй школы и заканчивая современными.<br/> Итак встречаем «старичка», а именно INVIN IW-ISP350J2-0 когда-то мечта любого овера.<br/> <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u388dff59-6e9c1bb6-631b9e90.jpg" /><br/> Глядя на характеристики, одолевают смутные сомнения, как-же так, блок, а судя по названию 350Вт, а если сложить все возможные нагрузки получится аккуратно 300Вт. Тут же указанно всего 216Вт, по самой главной, питающей шине +12в, всему виной старый стандарт ATX 1.3.<br/> <br/> Следующим будет представитель современной китайской промышленности, с грозным названием GIGABYTE ATX H450K<br/> <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u7842dd57-47b4012c-31d29b77.jpg" /><br/> Итак тут у нас целых «китайских» 450Вт, но если углубится в исследование характеристик можно заметить, что по основным каналам всего 300, а если вообще взять +12в, все становится еще печальнее всего 250Вт при обещанных 2х20А.<br/> <br/> На очереди хит всех времен и народов FSP-400PNR.<br/> <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u2319a55c-471a28de-56b274bd.jpg" /><br/> Тут уже видно, что это совсем другая весовая категория 324Вт можно вытянуть из 12В, FSP этим все сказано.<br/> <br/> И последний участник, самый толстый CHieftec GPS-400AA-101A<br/> <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u76b0562e-7641ec0d-1add0443.jpg" /><br/> Итак блок заявлено 400, максимально написано 400, и туже MAX 390, походу они сами не определились, ну да ладно, это самый увесистый блок и имеет самый «хитровылюбленный» © корпус по 12в линии может выдать 348Вт самый высокий показатель.<br/> Итак подведем итоги:<br/> 1) самый тяжелый CHieftec GPS-400AA-101A<br/> 2) больше всех обещает GIGABYTE ATX H450K<br/> 3) меньше всех +12В INVIN IW-ISP350J2-0<br/> 4) самые удобные хвосты FSP-400PNR, CHieftec GPS-400AA-101A имеет аналогичный набор, даже больше, но хвосты большие и тяжелые, FSP удобнее.<br/> 5) самый легкий GIGABYTE ATX H450K<br/> <br/> Делаем ставки на тестирование, кто есть кто( я еще не проводил, не представляю)…<br/> <br/> Ну что думали все, очередной кал на ПС, а вот не дождетесь поехали вскрывать!!!<br/> 1. рвем пломбу и видим…<br/> <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u58873fc9-7597b3b5-40f4f4ff.jpg" /><br/> кхм, я ожидал большего от 450Вт…<br/> 2 входные банки 200в 560мкФ, хорошо<br/> 2 выходные банки 16в 680мкФ печаль…<br/> совсем игрушечный трансформатор.<br/> и все конденсаторы не дотягивают до запроэктированного размера.<br/> зато есть активный фактор коррекции мощности<br/> радиаторы на 4ку, но почему-то в высоковльтовой он больше, хз зачем…<br/> <br/> 2.<img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u731e6de0-5b64321f-576ebf5c.jpg" /><br/> 2 входные банки 200в 680мкФ тоже хорошо<br/> 2 выходные по 16в 1000мкФ маловато будет<br/> трансформатор побольше, но тоже не дотягивает до нормы<br/> конденсаторы распаяны аккуратно, все ровно как и должно быть.<br/> аналогично присутствует APFC в самом старом блоке.<br/> Радиаторы на 4- или 3+ не под такое расположение вентилятора они рассчитаны.<br/> <br/> 3. <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u5fe16319-3906c866-15164be2.jpg" /><br/> 2 входные банки 200в 680мкФ тоже хорошо<br/> 1 выходные по 16в 3300мкФ рекордсмен + можно еще такую-же спаять рядом<br/> трансформатор заметно больше, вот какой должен быть трансформатор.<br/> конденсаторы распаяны аккуратно, аналогично пред идущему блоку.<br/> а вот факторов коррекции мощности нет вообще, печалька…<br/> Радиаторы на 3 маленькие да и не под такое расположение вентилятора они рассчитаны, зато можно мониторить температура низковольтовой части снаружи.<br/> <br/> 4. <img src="//st.overclockers.ru/legacy/v3/02/06/77/2014/12/23/0u34700e3c-73d684a6-4d025ff0.jpg" /><br/> Вот честно, по весу я ожидал большего<br/> 1 входная банка 450в 270мкФ ну почти дотянули до лидеров теста.<br/> выходные емкости разглядеть не удалось, слишком всё уж плотно, но на глаз там в сумме 2000-3000.<br/> трансформатор меньше чем на FSP<br/> пайка аккуратная, но много не распаяно.<br/> фактор коррекции мощности присутствует, да и схематика у него полноценная.<br/> радиаторы на твердую 4 все грамотно продуманно, но можно было и побольше поставить.<br/> <br/> <s>В общем ждем тест для теста есть комплект на юбилейном пне + 7770 можно докинуть 7970 и в разгоне, но чето я очкую...</s><br/> <br/> Вот и все, теста не будет!<br/> данные про FSP<br/> конфиг:<br/> Pentium G3258 @ 4.2 V1.375<br/> MSI B85M-45<br/> 2*4Gb Kingston 1600<br/> HD7770 @1100/4800 <br/> HDD-80gb<br/> холостой ход(без нагрузки, замыкание проводов):<br/> +12 = <strong>12,76</strong><br/> +5 = 5,07<br/> +3,3=3,35<br/> простой <br/> +12 = 12,16<br/> +5 = 5,04<br/> +3,3=3,37<br/> 3D MARK Vantage<br/> +12 = 11,89<br/> +5 = 5,02<br/> +3,3=3,34<br/> Измерения проводились мулттииметром DT838(он немного занижает)
