Убираем гул винчестеров в корпусах Chieftec

для раздела Блоги

2s22p4 он же p_p на форуме
22 июня 2008

Предыстория.
Года 1,5 назад обзавёлся корпусом Chieftec SH-1-B-B-SL. Удобный, вместительный и тяжёлый. Система охлаждения была подобрана максимально тихой, в результате чего самими "звучными" элементами в корпусе стали винчестеры. Тогда их была только пара, и особого дискомфорта это не доставляло. Со временем туда поселились ещё 3 харда (в том числе Хитачи VLA китайской сборки ), и появился мерзкий резонансный гул на корпусе. Лечилось это до вчерашнего дня подзатыльником.

Надоело!

1. Чешем репу..

Перебрал все варианты мягкого подвеса винчестеров. От ХХ образно натянутых в отсеках силиконовых шлангов пришлось отказаться, поскольку они перекрыли бы поток воздуха от обдувающего винчестеры вентилятора в боковой стенке. Решено было модернизировать штатное крепление.

Просто прикрутить на винты к бокам харда поролон затея не из лучших, т.к. от него мало что останется при многократных установках винчестера в корпус, да и поведёт его. Нужно делать для мягкой прослойки какое-то твёрдое основание, за которое и крепить к харду на винты. Порылся, откопал кусок старого двухслойного туристического коврика Ижевского завода (раньше их качественнее делали, фиг продавишь). По толщине вроде подходит. Нашёл кусок толстого прозрачного пластика 0,8-1,0мм.
После недолгих замеров нашлась оптимальная форма основания:



Форма пластикового основания


2. Реализуем задумку

Для пробной партии из коврика были вырезаны 2 куска 130х15 мм, под винты отверстия вырезаны трубочкой Ф6мм (корпусом обычной разобраной шариковой ручки ручки, как огрызки из яблока ).

Затем приклеиваем полоски к основанию (я клеил Моментом "Кристалл"), предварительно обезжирив ацетоном. Ждём до высыхания. Вставляем винты. Получаем примерно следующее:


(кликните по картинке для увеличения)

Крепления (вид 1)


(кликните по картинке для увеличения)

Они же поближе



Видно, как винты оттеснили коврик от пластикового основания. Винты вставляются сквозь отверстие в коврике с усилием, зато свободно вращаются и не выпадают в дальнейшем. Получилась жёсткая конструкция. Приворачиваем их к харду:



(кликните по картинке для увеличения)

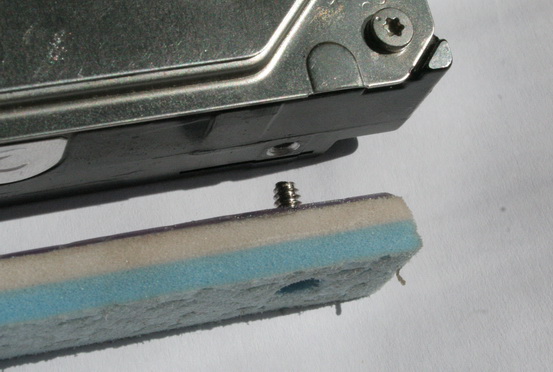

Крепление к харду


(кликните по картинке для увеличения)

Итог


(кликните по картинке для увеличения)

Итог


3. Примеряем

Настало время вставлять в корпус!
Первый блин оказался немножко не идеальным, поскольку фиксирующие ограничители по высоте имеют разнос 18 мм (а ширина нашей полоски всего 15мм). См картинку, так сложно объяснить


(кликните по картинке для увеличения)

Фиксирующие элементы корпуса

Держится оно конечно и без того хорошо, но хард может встать не совсем горионтально.

Делаю вторую (основную) партию (ещё 10 планок под оставшиеся 5 хардов),
но уже шириной 18мм

Час работы, ждём пока подсохнет клей и собираем!
Винчестеры входят в посадочные места довольно туго, амортизирующий материал подспющивается:


(кликните по картинке для увеличения)

Видно, что входит с усилием

Ну вот последний хард пересел на новые крепления..
В итоге получаем следующее:


(кликните по картинке для увеличения)

Итоговый вид


(кликните по картинке для увеличения)

Вблизи

Небольшое прогибание креплений вниз не из-за тяжести, а из-за того, что резал немножко под углом. Темно было, 4 часа, хоть ночи и белые


!!! А вот теперь вспоминаем про красную корректировку к чертежу!
Достать теперь хард представляет некий гемор, вошёл он плотно, а ухватиться не за что! Протупил... хотя перед глазами валялись стандартные крепления с лепестками..
Так что кто будет делать - продумайте удлинение пластикового основания, чтобы потом за него можно было вытягивать хард!!!!
см. первый рисунок

(Я харды редко извлекаю из корпуса, поэтому пусть так стоит..)



4. Пробуем и радуемся

Ну а теперь главное! Включам комп!
Шпендили выходят на штатные обороты,
прикладываю руку к системнику - никакой вибрации!!! Никакого паразитического звона и гула!
Даже страйп из Рапторов стал благородней хрюкать!

Время потрачено не зря!

Пинать тут:
http://forums.overclockers.ru/viewtopic.php?p=5100643#5100643
