Обзор и тестирование материнской платы ASUS ROG Crosshair VIII Impact

Оглавление

Вступление

Шумиха вокруг процессоров AMD Ryzen 3000 серии все никак не затихает. То выйдет новый BIOS с AGESA 1.0.0.3 ABBA, который наконец-то завел, то в очередной раз отложат выпуск Ryzen 9 3950X, то в AMD пообещают еще увеличить частоту буста. Все это происходит на фоне дефицита, ажиотажа и фанатских войн. И даже непонятно, чем вызвана такая бурная реакция на очередное поколение процессоров AMD.

реклама

Ничего революционного они не предлагают: просто немного изменилась архитектура и слегка увеличилась производительность. 16 ядер пока еще не стали массовыми и немногим они пока нужны для повседневных задач. Зачем сейчас в современной игре 32 потока? Куда больше толка будет от количества унифицированных процессоров на видеочипе. Даже маркетинг пока вяло работает в этом направлении и многие уже насытились многоядерностью. Всегда хочется чего-то производительного и недорогого.

Чего не скажешь о новом чипсете AMD X570. Понятно, что это флагманский чип, и он не может быть дешевым по определению. К тому же он принес новый интерфейс PCI-e Gen4, а за новинку всегда надо доплачивать, даже несмотря на то, что пока реальных устройств для него немного. Поэтому многие пользователи разумно решили использовать новые процессоры с материнскими платами на базе AMD B450 или X470. Пока там распространится этот PCI-e Gen4, пройдет много времени. Но производители материнских плат не дремлют и пытаются предложить пользователю то, чего не было ранее. Как вам, например, топовая плата на AMD X570 в формате mini-DTX? Да, конечно, была такая известная модель как ASUS ROG Strix X470-I Gaming, но ведь это же не Crosshair. А теперь вот вам, пожалуйста – ASUS ROG Crosshair VIII Impact. Изучая характеристики, понимаешь, что это уникальное устройство, аналогов которому пока не видно.

450x335  30 KB. Big one: 830x617  93 KB

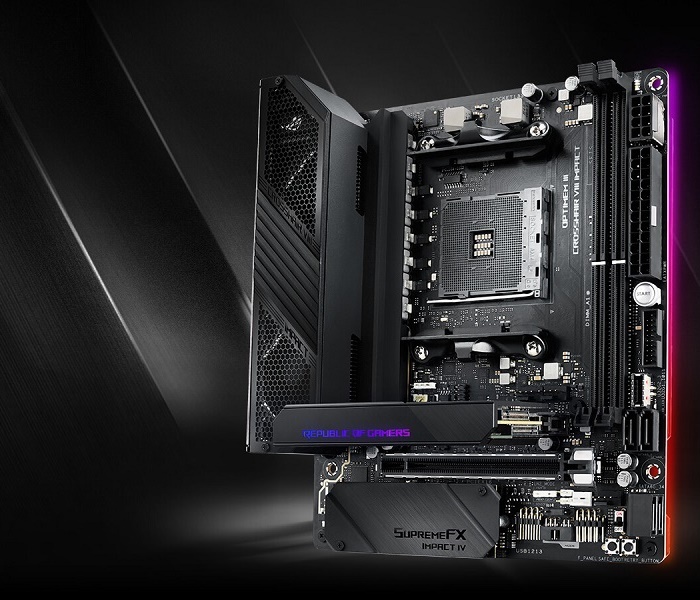

Инженеры компании ASUS действительно совершили невозможное и вместили в новую модель все свои передовые достижения и интереснейшие технические решения. И это невероятно. Давайте посмотрим более детально.

Упаковка и комплектация

Коробка средних размеров. Она не такая большая в длину и ширину, но зато толстая. Еще она изготовлена из плотного картона и поэтому очень крепкая и прочная. Кроме этого коробка достаточно тяжелая, но поскольку она компактная, то ручки для транспортировки не предусмотрено.

450x369  20 KB. Big one: 1000x819  64 KB

По упаковке можно сделать вывод, что плата достаточно дорогая и предназначена далеко не для всех. Хорошие материалы и исполнение, отличная полиграфия – все указывает на то, что изделие премиального уровня.

450x369  24 KB. Big one: 1000x819  81 KB

Фон спереди и сзади темный, а на двух боковинах красный, что соответствует стилистике ROG. Оформление не броское, даже лаконичное. Спереди мы видим темный фон.

450x445  25 KB. Big one: 1000x988  94 KB

Он разделен пополам, но не поровну красной полосой. На левой половине мы видим какой-то абстрактный узор, а правая стилизована под металлическую поверхность. В правом верхнем углу находится логотип серии ROG и надпись Republic Of Gamers. Посередине с выравниванием по левому краю крупными переливающимися всеми цветами символами указано наименование модели. Ниже сообщается, что эта материнская плата для геймеров. В левом нижнем углу находится логотип компании ASUS. Справа по нижнему краю находится несколько значков. Первые три от компании AMD: 50 лет инноваций, поддержка процессоров Ryzen 3000, чипсет AMD X570. Далее следует поддержка памяти двойной плотности, ASUS AURA Sync, Game First, ASUS NODE и наконец PCI-e 4.0 Ready. Переворачиваем коробку.

450x439  40 KB. Big one: 1000x975  156 KB

В самом верху мы снова видим надпись большими блестящими радужными буквами ROG Crosshair VIII Impact. Слева находится значок серии ROG. Производитель сообщает, что это плата для геймеров, но я думаю, что у нее немного другая аудитория. В самом низу есть два изображения материнской платы, а по бокам две таблицы, которые образуют спецификацию устройства. Выше расположены четыре вставки с описанием используемых технических решений. Первое – необычная система охлаждения над разъемами задней панели.

450x300  28 KB. Big one: 1296x864  182 KB

Это уникальное устройство с двумя крошечными вентиляторами, которое охлаждает не только чипсет, но и подсистему питания процессора. Следующая вставка сообщает об алюминиевой пластине, которая находится с обратной стороны платы. Она также участвует в теплообмене и на ней есть даже тепловая трубка.

450x253  11 KB. Big one: 1296x730  65 KB

Еще одна вставка рассказывает о необычном адаптере, который использует модифицированный слот SODIMM и предназначен для установки двух накопителей M.2. Разумеется с поддержкой PCI-e Gen4.

450x184  19 KB. Big one: 1348x550  126 KB

Последняя вставка погружает нас в новую звуковую подсистему. Да, это все тот же Realtek ALC1220, но теперь он выполнен в виде отдельной платы. Она вставляется в специальный разъем, сверху закрывается крышкой и получается бутерброд.

реклама



450x248  21 KB. Big one: 1500x826  149 KB

Пора открыть упаковку. Здесь мы видим картонный лоток, закрытый прозрачной пластиковой крышкой. Справа находится еще одна коробочка в которой разместились аксессуары.

450x354  29 KB. Big one: 1000x786  106 KB

Убрав лоток с платой, мы видим картонный разделитель в середине которого находятся информационные носители, а справа в прорези еще одно дополнительное устройство.

450x334  18 KB. Big one: 1000x743  62 KB

реклама

Среди информационных носителей можно обнаружить следующее:

300x184  12 KB. Big one: 1000x612  82 KB 300x184  12 KB. Big one: 1000x612  86 KB
  • Users Guide (руководство пользователя);
  • Карточка с благодарностью;
  • Купон на продукцию CableMod;
  • Подстаканник;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.
  • Наклейка на корпус с логотипом ROG.

Вот такие аксессуары находятся в комплекте.

300x205  15 KB. Big one: 1000x683  102 KB 300x205  10 KB. Big one: 1000x683  71 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Два комплекта креплений для накопителей M.2;
  • Один кабель для RGB LED ленты;
  • Один кабель для RGB LED адресный;
  • Антенна для беспроводного модуля;
  • Модуль для установки М.2 накопителей;
  • Адаптер для подключения кнопок и индикаторов корпуса;
  • Две маленькие подушки с клейкой поверхностью с двух сторон.

Заглушки на заднюю панель нет, а точнее она находится на самой плате. Судя по такому комплекту поставки эта плата будет не из дешевых. Свободного места на плате мало, поэтому приходится фантазировать и увеличивать устройство не в ширину, а в толщину. Именно поэтому в комплекте специальный модуль, для накопителей M.2, который устанавливается в слот на плате.

реклама

300x257  12 KB. Big one: 1000x857  83 KB 300x257  11 KB. Big one: 1000x857  74 KB

Идея сама по себе не новая и уже встречалась ранее. С каждой стороны модуля находится защитная пластина, которая выполняет функцию радиатора. Каждая крепится тремя винтами и оборудована терморезинкой.

300x120  6 KB. Big one: 1000x400  31 KB 300x120  8 KB. Big one: 1000x400  47 KB

На одной сверху есть надпись Republic Of Gamers. Она подсвечивается RGB LED светодиодами, которые находятся на дочерней плате.

300x241  17 KB. Big one: 1000x803  104 KB 300x241  14 KB. Big one: 1000x803  84 KB

реклама

Обычно я комплектом поставки не пользуюсь, но здесь без вариантов. По-другому накопитель M.2 на плату не установить.

Дизайн и особенности платы

Это уже восьмое поколение материнских плат линейки Crosshair, которая выпускается исключительно для платформ AMD. Однако, следует отметить, что это первый Impact. Ранее такие модификации выпускались только для платформы Intel в линейке Maximus. При этом Maximus VIII Impact – материнская плата формата mini-ITX, а вот Crosshair VIII Impact выполнена в формате mini-DTX, что все же немного крупнее. Ее габариты составляют 203 х 170 мм.

450x440  34 KB. Big one: 1000x977  126 KB

Печатная плата черного цвета, поверхность матовая. Плата жесткая, не гнется и еще достаточно тяжелая для своих размеров. Принтов на плате нет потому, что свободного пространства тут нет в принципе. Компоновка очень плотная. Надо было разместить столько всего. Даже не верится, что это удалось. Однако, не обошлось без хитростей.

реклама

450x390  31 KB. Big one: 1000x867  113 KB

Здесь мы тоже видим подобие кожуха над разъемами задней панели, но только это не декоративный элемент, а самая настоящая система охлаждения с вентиляторами и радиаторами.

450x370  23 KB. Big one: 1000x823  83 KB

Обратная сторона закрыта металлической пластиной. Она изготовлена из алюминиевого сплава и окрашена в черный цвет. Крепится она непосредственно к материнской плате четырьмя винтами, которые закручены спереди.

300x271  10 KB. Big one: 1000x902  55 KB 300x271  10 KB. Big one: 1000x902  55 KB

реклама

Пластина выполняет сразу несколько функций. Она обеспечивает защиту, дополнительную жесткость и отвод тепла. Для этих целей предусмотрена даже тепловая трубка. Контакт с элементами осуществляется через терморезинки разной толщины. После ее демонтажа видно, что на обратной стороне платы еще множество различных элементов. Даже тут свободного места совсем нет.

450x395  41 KB. Big one: 1000x877  148 KB

Питание на материнскую плату подается через основной и два дополнительных коннектора ATX по схеме 24+8

450x189  41 KB. Big one: 2885x1218  342 KB

Восьми-контактный коннектор обрамлен металлическим кожухом. Это обычный набор разъемов питания для полноразмерной платы, Здесь это выглядит необычно. Видно, что производитель позаботился о питании как следует. Выше разъемов находится несколько светодиодов, которые символизируют о работе некоторых компонент системы, например, процессора, памяти или видеокарты. Даже для сигнализации подключения восьми-контактного разъема есть свой светодиод.

реклама

450x246  23 KB. Big one: 1000x547  84 KB

Для модулей памяти типа DDR4 предусмотрено всего два слота черного цвета с металлическим ключом посередине. С одной стороны используются фиксаторы, а с другой защелки. Чтобы активировать двухканальный режим нужно всего лишь установить две планки.

450x186  25 KB. Big one: 1000x414  95 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 / 3000 / 3200 (3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4800 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Контроллер памяти в новых процессорах теперь отвязан от шины Infinity Fabric и работает через делители. Оптимальным режимом для памяти является DDR4-3600 МГц. Максимальный допустимый объем 64 Гб достигается путем установки двух модулей по 32 Гб. Здесь это весьма актуально потому, что слота всего два.

Питание процессора выполнено по схеме 8+2, а точнее 4*2+2. Два канала сверху и восемь каналов сбоку. Это очень хорошие показатели у материнской платы для сокета AMD AM4.

450x266  40 KB. Big one: 1000x592  147 KB

На каждый из десяти каналов приходится по одной суперферритовой катушке и по одной транзисторной сборке International Rectifier TDA21472.

450x143  18 KB. Big one: 1000x318  64 KB

Драйверов нет, они интегрированы в сборки, там же еще есть диод Шоттки, а удвоителей нет вовсе, даже с обратной стороны.

450x413  39 KB

В качестве основного ШИМ контроллера используется чип DIGI+ VRM EPU ASP1405I. Устройство позиционируется больше как геймерское с широкими возможностями разгона. Поэтому подсистема питания выглядит очень солидно. Подобные компоненты можно встретить только на очень дорогих платах уровня HEDT. Возможно, так и должно быть, поскольку топовый процессор AMD Ryzen 9 3950X обладает шестнадцатью ядрами. Конденсаторы используются как капсульные, так и танталовые. Последние распаяны с двух сторон.

450x261  32 KB. Big one: 1000x581  123 KB

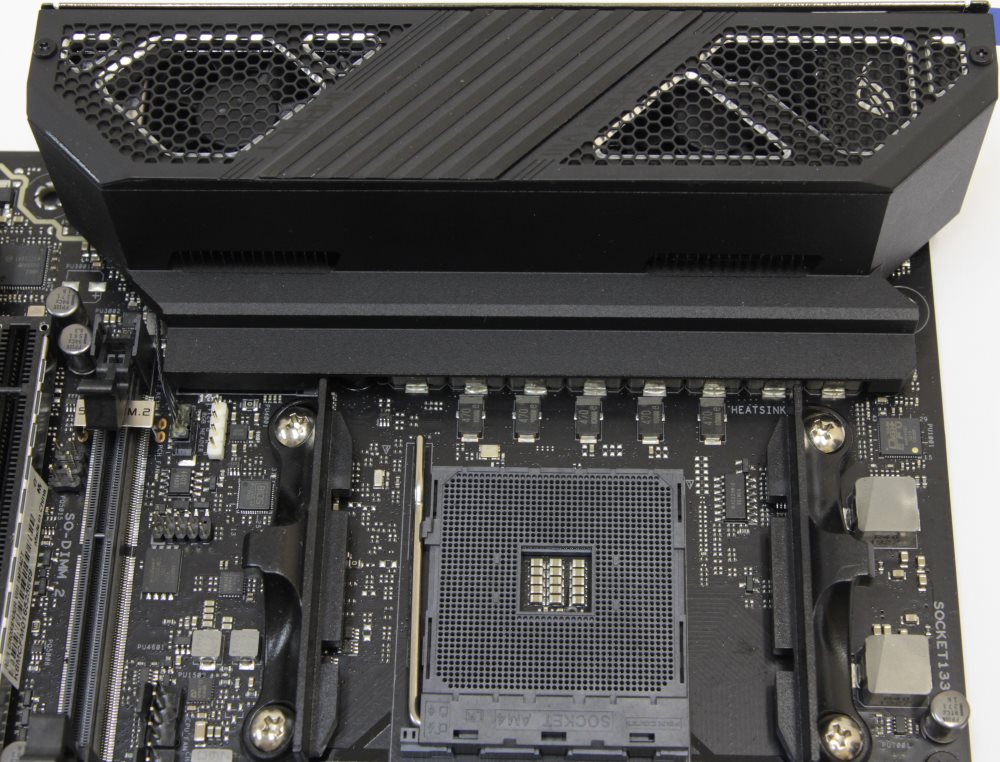

От транзисторных сборок тепло отводит та самая система охлаждения, которая расположена над разъемами задней панели. Она же предназначена для охлаждения чипсета.

450x343  41 KB. Big one: 1000x762  166 KB

Сверху она закрыта декоративной крышкой с сеточками. Чтобы ее снять, необходимо открутить два винта.

450x209  23 KB. Big one: 1000x464  80 KB

Даже эта крышка состоит из нескольких элементов. Еще видно, что она фиксируется стальными выступами в пазы на корпусе.

300x204  10 KB. Big one: 1000x681  62 KB 300x204  8 KB. Big one: 1000x681  52 KB

Теперь изучим сам кулер. Крепление осуществляется с обратной стороны жестко при помощи пяти винтов. Конструкция кулера сложная он состоит из нескольких деталей, которые прикручены или приклеены между собой. Основа – это корпус с которому приклеены два радиатора, сквозь которые дуют два независимых вентилятора. Один радиатор предназначен для отвода тепла от чипсета. Другой просто приклеен к корпусу и по сути охлаждает его. Вентиляторы крепятся к специальной пластине-перемычке, которая находится между ними. На ней сверху есть надпись Dual Intake Fan Bracket.

300x188  8 KB. Big one: 1000x627  46 KB 300x188  10 KB. Big one: 1000x627  57 KB

В качестве термоинтерфейса используются терморезинки различной толщины. Конструкция контактирует с чипсетом, транзисторными сборками и катушками индуктивности. Последние мешают монтажу/демонтажу. Конструкция интересная, но, на мой взгляд, не совершенная. Слишком много источников тепла собрались в одном месте и слишком слабой кажется эта конструкция для отвода тепла. К тому же велика вероятность перекосов из-за большого числа задействованных компонент в одной системе, которые находятся на разных уровнях. Здесь используются два независимых вентилятора с маркировкой ASB0312HP-00 производства компании DELTA.

450x288  26 KB

Это очень известная фирма и производитель заявляет об over 60000+ часов работы. Каждый вентилятор подключается к своему разъему на плате. Скорость их вращения заметно отличается из чего можно сделать вывод, что они работают независимо друг от друга. Сняв это чудо инженерной мысли, мы можем увидеть чипсет AMD X570.

450x450  37 KB. Big one: 1000x1000  145 KB

Он изготовлен на 22-й неделе 2019 года. Это не какая-то особая версия для данной материнской платы, а вполне обычный чип, который мы уже видели много раз. Характеристики его уже давно известны. Самый большой его плюс заключается в гибкости конфигурирования. Поэтому на одних платах встречается три слота M.2, а на других 8 портов SATA3. На этой плате их всего четыре, но этого вполне достаточно, ведь можно еще установить два накопителя M.2.

450x310  33 KB. Big one: 1000x689  119 KB

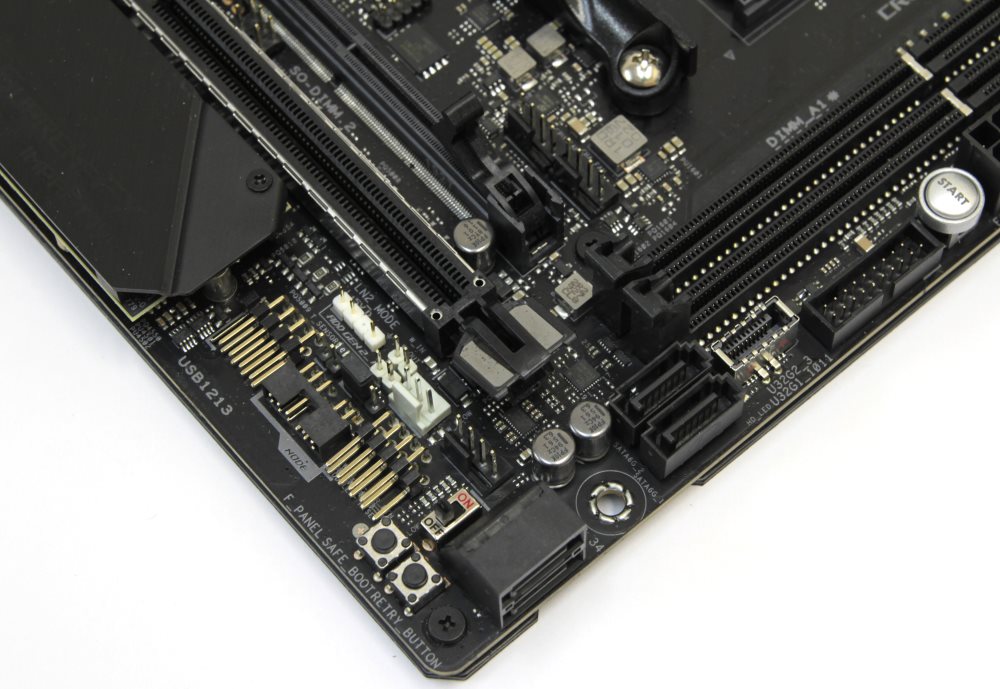

Они расположены в нижнем правом углу. Два из них смотрят вверх, а еще два вбок. Выше по правому краю находится одна колодка USB 3.0, одна USB 3.1 и кнопка Power. В нижнем углу намешано столько всего, что нетрудно растеряться.

450x245  28 KB. Big one: 1000x545  95 KB

В самом углу находится кнопка Retry, кнопка Safe Boot и переключатель Slow Mode. Левее находится разъем для подключения кнопок и индикаторов корпуса, разъем NODE и колодка USB 2.0 портов. Все они распаяны так, что смотрят вниз. Поэтому для кнопок корпуса предусмотрен специальный адаптер, чтобы удобнее было их подключать. Выше находится один адресный разъем RGB LED, джампер LN2 Mode, четырех-контактный разъем для помпы, трех-контактный разъем для помпы, два контакта для датчиков температуры воды на входе/выходе, один контакт для термистора. В левой части находится звуковой кодек.

450x167  20 KB. Big one: 1000x370  73 KB

Сверху он закрыт защитной декоративной крышкой. Она изготовлена из алюминиевого сплава и окрашена в черный цвет. Сверху находится надпись SupremeFX Impact IV.

300x212  7 KB. Big one: 1000x708  40 KB 300x212  5 KB. Big one: 1000x708  30 KB

Звуковая подсистема выполнена в виде дочерней платы, которая устанавливается в слот похожий на M.2.

450x169  25 KB. Big one: 1000x375  83 KB

Саму микросхему не видно потому, что она закрыта специальной декоративной крышкой, но известно, что это чип Realtek ALC1220. Еще здесь используется качественный ЦАП ESS ES9023P.

300x206  13 KB. Big one: 1000x688  78 KB 300x206  11 KB. Big one: 1000x688  62 KB

Зачем нужно было лепить такой бутерброд? После демонтажа становится понятно, что нужно было как-то разойтись с еще кучей чипов. Здесь мы видим микросхему TPU.

300x300  25 KB

Рядом находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  23 KB

Далее по левому краю, почти за разъемами задней панели, распаяна микросхема гигабитного сетевого контроллера Intel I211-АТ.

300x300  20 KB

Это не единственный сетевой адаптер, есть еще Беспроводной модуль последнего поколения Intel Wi-Fi 6 AX200.

450x135  11 KB. Big one: 1663x498  106 KB

На этой плате мы видим всего один слот расширения PCI-e x16. Он получает свои линии непосредственно от процессора, а точнее от чиплета cIOD.

450x198  26 KB. Big one: 1000x441  102 KB

Он обрамлен металлической рамкой. Немного выше находится слот SO-DIMM.2 для установки специального адаптера, на котором размещаются M.2 накопители. Он действительно похож на слот памяти SO-DIMM.2, но здесь есть специальный ключ, поэтому установить модуль памяти не получится.

450x421  40 KB. Big one: 1000x936  151 KB

На задней панели находятся кнопки, индикаторы, порты.

450x137  16 KB. Big one: 1000x304  56 KB
  • Кнопка BIOS Flashback(обновление/восстановление через USB)
  • Кнопка Clr CMOS;
  • Кнопка RESET;
  • Шесть разъемов USB 3.1 (один Type-C);
  • Два разъема USB 3.0;
  • Один гигабитный сетевой разъем RJ-45;
  • Индикатор POST кодов;
  • Три аудиоразъема типа minijack;
  • Один оптический выход;
  • Два вывода для антенн.

На плате предусмотрено четыре разъема для подключения вентиляторов. Два находятся на самой плате, а остальные на дочерней плате SO-DIMM.2.

450x320  26 KB. Big one: 1080x769  129 KB

В правом нижнем углу есть два разъема для подключения помп. Там же подключаются датчики для контроля температуры жидкости.

Технические характеристики

Поддерживаемые процессорыAMD Ryzen 2-го и 3-го поколений (список совместимых моделей уточняйте на сайте производителя www.asus.com)
Шина процессор-чипсетPCI-e x4 Gen4
Системная логикаAMD X570
Поддерживаемая оперативная память2 x 288-pin DDR4 DIMM, двухканальный режим,
до 64 Гбайт при частоте 2133 / 2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 ( 3600 / 3733 / 3800 / 4000 / 4200 / 4800 (разгон)) МГц
Слоты расширения1x - PCI-e x16 Gen4
Поддержка Multi-GPUНет
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с порта – AMD X570; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2x PCI-e x4 Gen4 или SATA3 (есть ограничения с использованием SATA портов, см. на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Intel I211-AT;
1 х Intel Wi-Fi 6 AX200
Аудио Realtek ALC1220– 8-канальный HD аудиокодек
USB 2.02 x USB 2.0 (AMD X570)
USB 3.02 x USB 3.0 (AMD X570);
2 x USB 3.0 (AMD Ryzen)
USB 3.14+1 x USB 3.1 (1x Type-C) (AMD X570);
2 x USB 3.1 (AMD Ryzen)
Системный мониторингNuvoton NCT6798D
Питание материнской платыATX 24-pin, 8-pin ATX 12V
Разъемы и кнопки задней панели1 x Кнопка BIOS Flashback;
1 x Кнопка Clr CMOS;
1 x Кнопка Reset;
2 x USB 3.0;
6 x USB 3.1 (1x Type-C);
1 x RJ45;
3 x 3.5 мм Jack;
1 x Optical Audio Out;
2 х Ant. out
Размеры, мм203 x 170
Форм-факторmini-DTX

Возможности BIOS

Графическая оболочка уже длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать.

Только на моделях начального уровня что-то косметически меняется в оформлении, а вот ROG устройства уже давно не трогают. В то время как на бюджетных моделях при входе в меню настроек открывается режим EZ Mode, то здесь сразу попадаешь на вкладку OC Tweaker и приступаешь к разгону. Понятно, что стартовая страница давно уже настраивается, но почему-то переделывать ничего не хочется потому, что удобно.

Конечно же, никуда не делась очень удобная функция, сообщающая о внесенных изменениях прямо перед выходом из BIOS.

Тестовый стенд

Тестирование материнской платы ASUS ROG Crosshair VIII Impact проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: AMD Wraith RGB;
  • Термоинтерфейс: н/д;
  • Материнская плата: ASUS ROG Crosshair VIII Impact, версия BIOS 1001;
  • Память: 2 x 8Гб DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool VX PLUS 700 (700 Вт);

Испытание платы и разгон

С самого начала все пошло не очень гладко. Я был настроен оптимистично, но подозревал, что какие-то грабли вылезут. Основная моя проблема в том, что для сборки системы я до сих пор пользуюсь воздушными башенными кулерами Noctua NH-D15 и D14. Они настолько большие, что никак не сочетаются с такой платой. На этот раз я решил, что возьму боксовый кулер от процессора AMD Ryzen 7 3700X, а это не много не мало тоже мощная бандура с подсветкой. Называется он AMD Wraith Prism RGB. Выглядит этот кулер очень круто, особенно снизу, где толстенное медное основание и четыре большие тепловые трубки с прямым контактом. Я подумал, что все будет хорошо и он вытянет этот холодный процессор на 65Вт просто легко и не напрягаясь.

450x239  29 KB. Big one: 1463x776  152 KB

Еще меня порадовал такой сильный прижим. Когда он отстреливал обратно, то сильно ушиб мне палец. Штатный термоинтерфейс достаточно густой, но несмотря на это он его плющит в ноль. Короче, установка идеальная, прижим супер, кулер красивый. И в общем-то других вариантов у меня не было потому, что надо было как-то установить накопитель M.2, а модуль этот оказалось не дружит с большими кулерами. Я все собрал и запустил. Получилось действительно очень красиво.

Затем пришла пора тестов и вот здесь уже все оказалось не так радужно. Я сразу же обновил BIOS до последнего. Кстати во время обновления плата зависла, но после перезагрузки все продолжилось и завершилось успешно.

450x308  46 KB. Big one: 1206x826  284 KB

Дальше начались чудеса. Какой-то датчик пугал своими температурами все тестовые пакеты стабильности процессора. Да, даже в номинальном режиме я не прошел ни Prime, ни LinX, а OCCT пришлось обновлять до последней версии 5.4.0. Только тогда пошло.

450x331  44 KB. Big one: 1046x770  198 KB

Я уже понимал, что ни о каком разгоне можно даже не мечтать. В лучшем случае удастся разогнать только память. Систему я все-таки разогнал, но никакие тесты она не проходила.

450x449  61 KB. Big one: 805x804  180 KB

Итог печален – разгона нет. Кулер же оказался барахлом. Мало того, что температуры с ним где-то на 10-15С выше, чем с тем же Noctua NH-D15, так еще и свист стоит такой, что ничего не слышно. Пожалуй этот кулер надо класть в комплект бюджетных моделей с интегрированной графикой.

Производительность и тепловой режим

Тестирование ASUS ROG Crosshair VIII Impact проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:

  • ASUS ROG Crosshair VIII Impact, AMD Ryzen 7 3700X (3600 / 4400 МГц), память 3600 МГц, тайминги 16-16-64-32-1Т, nVidia GTX1080Ti 11Gb;

Тесты проводились под операционной системой Windows 10 x64 версия 1903, прогонялись по пять раз, потом выбирались средние значения.

По новому регламенту тестов производительности при обзоре материнских плат не предусматривается, но если кому-то интересны результаты, то с ними можно ознакомится в этом материале, который посвящен материнской плате ASUS ROG STRIX X570-E Gaming.

Crystal Disk Mark 6.0.2
М.2

399x365  42 KB

С температурой дела обстоят следующим образом. Металлический корпус, на который смонтированы радиаторы с вентиляторами не прогревается выше 42С. При этом сами транзисторы греются до 56С, а чипсет до 60С. Вентиляторы работают независимо друг от друга и вращаются с разной скоростью. Нижний вентилятор обычно вращается со скоростью 5500 об/мин, а верхний около 3300 об/мин. Шума от них не очень много, гораздо сильнее шумел процессорный кулер. Общее значение при работе двух вентиляторов составило 33 дБ, что не так много.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме этого я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

450x177  20 KB. Big one: 610x240  38 KB

24 бит, 192 кГц

450x177  21 KB. Big one: 610x240  38 KB

Заключение

Плата получилась действительно уникальная и самобытная. Очень интересное устройство с необычными техническими решениями. О ней можно много спорить, но нельзя не согласиться с тем, что она незаурядная.

Конечно, ключевая ее особенность – это сочетание скромного форм-фактора mini-DTX и топового чипсета AMD X570. Однако на этом чудеса не заканчиваются. Для платы предусмотрен специальный адаптер, чтобы можно было разместить два накопителя M.2 и даже создать массив из них. Интересно реализована звуковая подсистема, а уж про систему охлаждения даже говорить не приходится, поскольку она необыкновенная. Безусловно, эти маленькие вентиляторы выглядят любопытно, но они прекрасно работают и справляются со своей задачей.

Плата неплохо защищена от механических воздействий стальной пластиной, которая расположена с обратной стороны. Отлично реализована подсветка. Есть индикатор POST-кодов прямо на задней панели. С платой удобно и приятно работать. Несмотря на очень плотную компоновку, с подключением периферийных коннекторов не возникло никаких сложностей. Все разъемы расположены комфортно. Работать можно только с дискретной графикой. Это логично, ведь вряд ли кто-то купит такую модель для работы со встроенным видео. Новинка ориентирована на создание высокопроизводительной конфигурации, поэтому оптимизирована под топовые модели процессоров.

Подводя итог можно сказать, что это уникальная материнская плата, которая будет дорогой и предназначена для избранных. Для тех, которые решили создать компактную систему на базе процессора Ryzen последнего поколения и дискретного графического ускорителя. Это бескомпромиссное решение для тех, кому это действительно необходимо.

Андрей Понкратов aka wildchaser
