Обзор и тестирование видеокарты ASUS TUF Gaming X3 Radeon RX 5700 OC

Оглавление

Вступление

Лаборатория продолжает тестирование нереференсных графических ускорителей Radeon RX 5700 (XT). Одним из самых результативных производителей по выпуску новинок стала компания ASUS, ударившая на всех фронтах из разного калибра и анонсировавшая сразу несколько моделей, принадлежащих к разным семействам – ROG Strix, Dual EVO и TUF Gaming X3. Каждая из новинок предлагает высокую производительность и отличную эффективность системы охлаждения, поэтому привычное разделение на бюджетное, оптимальное и топовое решение с последующим навешиванием ярлыков для указанных графических ускорителей стало неуместно.

реклама

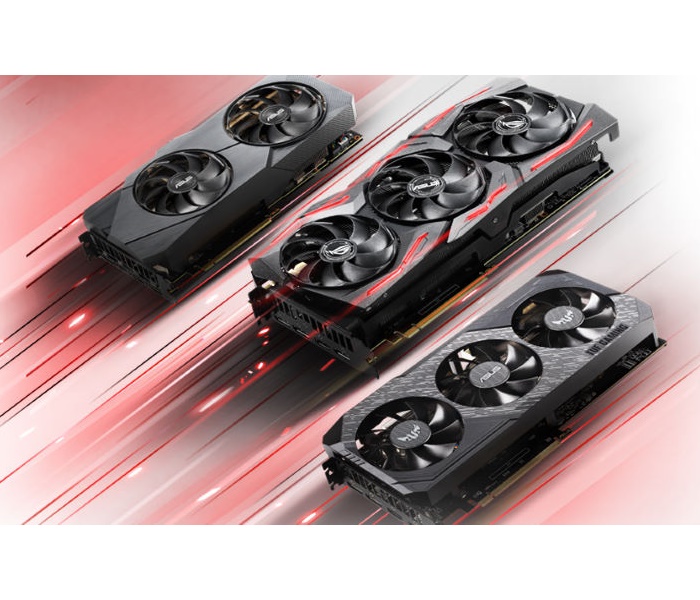

Интересно, что разработчики постарались сменить вектор направления и охватить сразу все аспекты хорошей видеокарты. И, как показала практика, у компании ASUS получилось нащупать необходимый курс.

450x253  54 KB. Big one: 800x450  82 KB

И первой на операционном столе оказалась видеокарта линейки TUF Gaming X3 со строгой невозмутимостью в дизайне и трехвентиляторной системой охлаждения, но не с привычным фирменным кулером ROG Strix, а из новой серии, набирающей обороты.

Обзор ASUS TUF Gaming X3 Radeon RX 5700 OC

Полное название: ASUS TUF Gaming X3 Radeon RX 5700 OC; код производителя: TUF 3-RX5700-O8G-GAMING.

Технические характеристики

НаименованиеTUF Gaming X3 Radeon RX 5700 OCRadeon RX 5700
ПроизводительASUSAMD
Графический процессорNavi 10 ProNavi 10 Pro
Частота ядра, МГц12751465
Частота ядра (Turbo), МГц17501725
Заводской разгон ядра, МГц25-
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГц--
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт88
Шина памяти, бит256256
Разъемы интерфейсов3 x DP, HDMI3 x DP, HDMI
Питание, разъемы Pin8 + 68 + 6
Кол-во вентиляторов/диаметр, мм3 х 771 х 70
Конфигурация подсистемы питания (vGPU+vMem), фаз8 + 26 + 1
Power Limit (штат/макс), Ватт185 / -185 / -
Формат СО2.7 слота2 слота
Размеры видеокарты, мм270 х 125270 х 112

Внешний вид и размеры

Видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC принадлежит к новой линейке графических ускорителей TUF Gaming X3, выделяющейся монолитным исполнением в черных тонах и единым стилем оформления, подходящим для всех продуктов данной серии.

450x293  44 KB. Big one: 1500x976  331 KB

Новинка получила массивную систему охлаждения с тремя вентиляторами типоразмера 80 мм. Строгий дизайн подчеркивается декоративным кожухом с минимальным количеством элементов в виде параллельных полос.

450x227  47 KB. Big one: 1500x758  407 KB

Дополняет образ металлическая пластина, закрывающая обратную сторону печатной платы, перекрашенная в едином декоре.

450x232  43 KB. Big one: 1500x772  403 KB

Оставляя в стороне различные вопросы компактности, разработчики, ни минуты не задумываясь, сконцентрировались только на технической части видеокарты, поэтому назвать ASUS TUF Gaming X3 Radeon RX 5700 OC крохой не получается. Новинка занимает 2,7 слота расширения, что при длине графического ускорителя в 270 мм в закрытом корпусе выглядит достаточно внушительно.

450x124  23 KB. Big one: 1500x414  179 KB

Дополнительное питание реализовано парой коннекторов по схеме «8+6»pin. На официальном сайте уровень энергопотребления не указан, но исходя из замеров в процессе тестирования TDP модели составляет около 180-210 Вт.

450x205  46 KB. Big one: 1500x682  366 KB

Интерфейсная панель перекрашена в матовый черный цвет, идеально вписывающийся в общую концепцию.

Видеокарта несет на борту следующие видеовыходы:

  • 3 x DisplayPort 1.4;
  • 1 x HDMI 2.0b.

реклама



450x257  44 KB. Big one: 1500x857  322 KB

Система охлаждения

Ранее мы рассматривали графический ускоритель ASUS TUF Gaming X3 GeForce GTX 1660 OC, который также принадлежит к линейке TUF Gaming X3, но система охлаждения не имеет ничего общего с рассматриваемой новинкой.

Чтобы в этом убедиться, для начала разбираем внешний контур обороны, заключающийся в демонтаже бэкплейта и кожуха видеокарты из толстого пластика. За ним открывается основной радиатор.

450x309  58 KB. Big one: 1500x1031  463 KB

реклама

Графический ускоритель ASUS TUF Gaming X3 Radeon RX 5700 OC принадлежит к младшей серии Radeon RX 5700, которая является менее требовательной к системе охлаждения, поэтому разработчики разделяют кулера между рассматриваемой моделью и старшей версией, где конструкция СО немного изменена.

Отметим, что несмотря на весь разворачивающийся ажиотаж вокруг температур микросхем памяти и датчика, чипы Mem никак не охлаждаются.

450x276  54 KB. Big one: 1500x921  443 KB

Перед нами двухсекционный радиатор, набранный множеством алюминиевых ребер, пронизываемых четырьмя тепловыми трубками диаметром 6 мм.

450x214  46 KB. Big one: 1500x713  416 KB

реклама

Толщина тела радиатора составляет 21 мм, в определенных зонах достигает 24-29 мм.

450x250  56 KB. Big one: 1500x833  424 KB

Система охлаждения ASUS TUF Gaming X3 Radeon RX 5700 OC построена по концепции DirectCU III, предлагающая технологию прямого контакта. Как показывает снимок отпечатка термопасты, кристалл графического процессора взаимодействует с двумя центральными тепловыми трубками и едва касается боковых.

450x203  49 KB. Big one: 1500x676  319 KB

Тест с линейкой выявляет посредственную обработку основания, зазоры минимальным, но тактильно ощущаются.

реклама

450x208  47 KB. Big one: 1500x693  406 KB

За охлаждение подсистемы питания отвечает вторая секция радиатора через розовую термопрокладку. Согласно отпечатку элементов, сила прижима – ниже средней.

450x338  134 KB. Big one: 1500x1126  840 KB

Декоративный кожух стал пристанищем трех вентиляторов. Привычная, многими любимая, подсветка RGB отсутствует: только фирменная полоса сбоку, перекочевавшая от линейки Turbo.

450x192  40 KB. Big one: 1500x640  292 KB

реклама

За активную часть отвечают вентиляторы PLA08015S12HH производства Power Logic со скоростью вращения 950 – 4200 об/мин. Диаметр крыльчатки составляет 77 мм.

450x272  57 KB. Big one: 2744x1661  1122 KB

Разработчики использовали потенциал металлического бэкплейта и во второстепенных целях, снабдив пластину термопрокладками в области микросхем видеопамяти.

450x221  34 KB. Big one: 1500x736  249 KB

Печатная плата

реклама

Видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC построена на оригинальной печатной плате черного цвета, которая отличается по своей компоновке от референса.

450x231  49 KB. Big one: 2000x1028  683 KB

Данная PCB построена по фирменным технологиям компании ASUS с автоматической сборкой на конвейере без участия человека для достижения максимального качества готовой продукции. Что подтверждает рассматриваемая печатная плата с идеальным расположением элементов.

450x231  41 KB. Big one: 2000x1027  564 KB

Сердцем героя обзора стал графический процессор Navi 10 Pro, произведенный по 7 нм техпроцессу на 23-й неделе 2019 года. Он включает 2304 шейдеров, 64 блока растеризации и 144 текстурных блоков.

реклама

300x297  51 KB. Big one: 1500x1488  740 KB

Подсистема питания построена по усиленной схеме «8+2», в которой восемь фаз отведены на графический процессор и две – на видеопамять. В качестве силовой обвязки используются чипы Vishay SiC632A с нагрузочной способностью до 50 А.

450x147  48 KB. Big one: 1500x489  390 KB

В роли ШИМ-контроллеров GPU и Mem выступают микросхемы IR35217 и IR 3567B производства International Rectifier.

300x164  36 KB. Big one: 900x492  210 KB

ASUS TUF Gaming X3 Radeon RX 5700 OC оснащена 8 Гбайт видеопамяти стандарта GDDR6. Данный объем набран восемью микросхемами производства Micron с маркировкой 9LA77 D9WCW. Согласно официальному ресурсу напряжение составляет 1.25-1.35 В, рабочий диапазон температур 0 – 95°C.

300x212  38 KB. Big one: 800x565  188 KB

Комплектация

Видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC поставляется в большой упаковке с черной полиграфией. Снимок модели демонстрирует основные черты и формы новинки.

450x268  44 KB. Big one: 1500x892  323 KB

Комплектация видеокарты стала привычной дял современных графических ускорителей: руководство пользователя и диск с драйверами. Ничего лишнего.

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: AMD Adrenalin 19.9.1;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест ASUS TUF Gaming X3 Radeon RX 5700 OC

Стандартные частоты

Видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC получила заводской разгон графического ядра в режиме Boost на 25 МГц, достигая отметки 1750 МГц.

Система охлаждения не предоставляет технологию остановки вентиляторов в простое, с другой стороны пользователи до сих пор считают данную функцию «ноу-хау» и порой беспокоят техподдержку подобными вопросами, да и температуры в простое значительно ниже. Благодаря этому мы получаем следующие значения:

  • 33°C и 970 об/мин при работе с документами MS Office;
  • 33°C и 980 об/мин при просмотре видеороликов и интернет-серфинге.

450x182  105 KB. Big one: 1439x585  201 KB

Приведем подробные характеристики микропрограммного обеспечения ASUS TUF Gaming X3 Radeon RX 5700 OC. Показатель TDP не указан.

450x337  49 KB. Big one: 781x585  30 KB

Более подробные характеристики, заложенные в BIOS в утилите AMD Memory Tweak XL.

450x296  73 KB. Big one: 1266x833  89 KB

В тесте устойчивости 3DMark Fire Strike Extreme видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC бустит до 1701-1718 МГц и прогревается до 65-66°C при скорости кулера 1820 об/мин. Подсистема питания прогревается незначительно сильнее – до 67°C, датчик Memory Junction сообщает о 86-88°C. Новинка работает достаточно тихо в сравнении с моделью референсного дизайна.

450x229  146 KB. Big one: 2060x1050  1008 KB

Тест устойчивости пройден успешно с оценкой 98,8%.

450x227  178 KB. Big one: 1314x664  1097 KB

Запас эффективности у системы охлаждения огромный. При скорости 4200 об/мин температуры графического ядра, памяти и зоны VRM снижаются до 54°C, 74°C и 54°C соответственно. Уровень шума – очень высокий.

450x228  150 KB. Big one: 2054x1044  1099 KB

На видеокарте наблюдается схожее поведение вентиляторов с плавным понижением скорости вращения, что мы наблюдали и на модели MSI Radeon RX 5700 XT Evoke OC.

450x235  63 KB. Big one: 982x515  51 KB

В играх и приложениях рабочее напряжение ASUS TUF Gaming X3 Radeon RX 5700 OC составляет 1.025 В. На нашем экземпляре его удалось понизить до 925 мВ, произведя тем самым операцию даунвольтинга.

В работу алгоритма кулера не вмешиваемся, прогоняем тест повторно. Теперь новинка прогревается до 61°C при скорости вентиляторов 1730 об/мин, до 82°C по памяти и до 61°C по подсистеме питания.

450x228  142 KB. Big one: 2058x1046  904 KB

Разгон ASUS TUF Gaming X3 Radeon RX 5700 OC

Разгон видеокарты ASUS TUF Gaming X3 Radeon RX 5700 OC ограничился максимальными лимитами, заложенными в микропрограммном обеспечении и на уровне драйвера. Частоту ядра удалось повысить лишь на 100 МГц, памяти – на 110 МГц. С повышением Power Limit на 20% энергопотребление резко возросло, что привело к росту температур и как следствие – скорости вращения вентиляторов.

450x231  149 KB. Big one: 2034x1046  1058 KB

Производительность ASUS TUF Gaming X3 Radeon RX 5700 OC возрастает на 5-7%. Для достижения больших результатов на видеокарте требуется расширение частотного лимита с помощью утилит или правки реестра Windows, но из-за нехватки времени данные эксперименты не проводились.

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура памяти, датчик Memory Junction, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | 3DMark Fire Strike Extreme
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  104 KB. Big one: 1630x602  116 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Что касается игровой производительности Radeon RX 5700, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

На момент подготовки материала ASUS TUF Gaming X3 Radeon RX 5700 OC не стала первым представителем новой линейки графических ускорителей TUF Gaming X3, но это, без сомнения, основный правопреемник серии.

Разработчики оснастили свое детище оригинальной печатной платой с усиленной десятифазной подсистемой питания, построенной с использованием качественной элементной базы. Переработанная система охлаждения получила обновленный радиатор с тремя вентиляторами 80 мм, а грамотно настроенный алгоритм работы позволяет демонстрировать отличную эффективность и хороший запас, оставаясь максимально комфортной с акустической точки зрения.

Пользователи могут отметить, что ASUS TUF Gaming X3 Radeon RX 5700 OC не получила должного охлаждения микросхем видеопамяти и прямой контакт кристалла графического процессора с основанием кулера вместо более эффективной пластины. Однако мы не учитываем второстепенные факторы. Компания AMD искусственно разделила графические ускорители Radeon RX 5700 и Radeon RX 5700 XT не только на аппаратном уровне (путем отключения четырех блоков CU), но и разным уровнем TDP, чтобы новинки соответствовали сегменту.

Это позволило производителям, в частности инженерам ASUS, подготовить различные модификации систем охлаждения для младшей и более горячей старшей модели. Именно с поправкой на данную информацию рассматриваемая новинка при невысоких требования к СО получила отличия, которые можно обнаружить уже у ASUS TUF Gaming X3 Radeon RX 5700 XT OC – медное никелированное основание кулера, охлаждающую микросхемы памяти пластину и другие изменения.

В любом случае, для своего уровня видеокарта ASUS TUF Gaming X3 Radeon RX 5700 OC оснащена отлично, и предъявить повышенные требования будет необоснованно: у новинки и так все в порядке с температурами, уровнем шума и производительностью.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест видеокарту ASUS TUF Gaming X3 Radeon RX 5700 OC.
  • А также лично donnerjack за помощь в подготовке материала.
