Обзор и тестирование процессорной СЖО Deepcool Captain 240 Pro: с повышением, капитан

Оглавление

Вступление

За последние два года компания Deepcool заметно усилила позиции на рынке жидкостных систем охлаждения благодаря постоянному обновлению модельного ряда (как знакомых решений а-ля Captain и Maelstrom, так и новых – Castle, которую мы рассматривали ранее). А если затронуть версии с литерой «RGB», то список продуктов еще удлинится.





Однако сегодняшним гостем нашей программы станет небезызвестная и в определенных кругах очень популярная СЖО линейки Captain, но «Капитан» не обычный, а продвинувшийся до нового чина – Captain Pro!

450x450  57 KB. Big one: 1920x834  168 KB

На первый взгляд может показаться, что у новинки новое только имя, а дизайн и оформление достались от модели 2015 года.

Что ж, частично это правда, таким образом пользователям проще идентифицировать и узнать старого-доброго представителя морской стихии Gamer Storm. Но у новинки есть и свои козыри в рукаве, и нюансы кроются в деталях.

Упаковка и комплектация





Упаковка выполнена в черном цвете с изображением виновника торжества, раскрывая все карты перед владельцем. Deepcool Captain 240 Pro получила узнаваемый облик, теряющийся на фоне яркой подсветки RGB элементов помпы и вентиляторов, синхронизируемая с современными материнскими платами, но если это невозможно, то настраиваемая независимо через штатный пульт.

450x354  53 KB. Big one: 1500x1180  388 KB

Производитель подробно отметил на коробке технические характеристики и габариты системы охлаждения, привел список поддерживаемых сокетов (среди них AMD AM4 и TR4), спецификации и описание достоинств новинки.

Внимательный читатель отметит переклеенный стикер с ТТХ помпы, что говорит об обновленной ревизии данного важного узла СЖО.

450x346  47 KB. Big one: 1500x1153  369 KB





Внутренняя часть упаковки выполнена из белого спрессованного картона, оберегающего содержимое при транспортировке и разделяющей компоненты на составляющие.

450x284  36 KB. Big one: 1500x946  246 KB

Комплектация по меркам Deepcool как всегда огромна и разнообразна, предоставляя пользователю помимо штатных аксессуаров парочку и интересных решений.

450x360  34 KB. Big one: 1500x1201  237 KB

Для начала отметим LED-концентратор с магнитными фиксаторами на шесть устройств с пультом подсветки RGB, специальный переходник для подключения в соответствующий разъем на материнской плате 3-pin (5V-D-G) и удлинитель для кабеля.





450x237  20 KB. Big one: 1500x789  124 KB

Нашлось место и обновленному хабу вентиляторов с липкой лентой и проводом для возможности зафиксировать контроллер на задней стенке корпуса.

450x211  15 KB. Big one: 1500x703  99 KB

Замыкает набор аксессуаров часть комплектации из белой коробки: в него входят бэкплейт, боковые пластины, необходимые винты для различных процессорных разъемов, металлическая наклейка логотипа Deepcool и тюбик термопасты.

450x251  22 KB. Big one: 1500x838  149 KB







Внешний вид и особенности конструкции

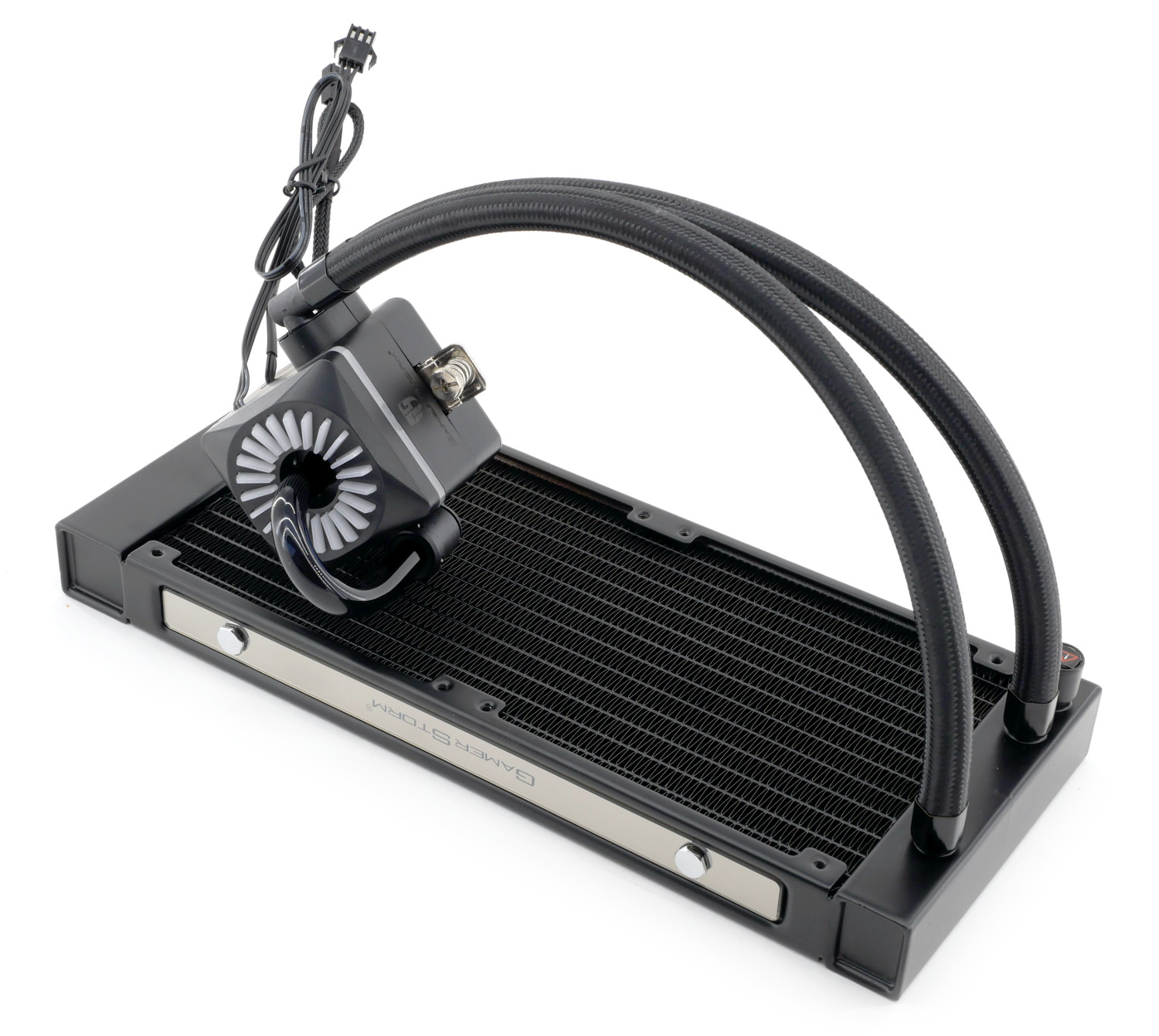

Deepcool Captain 240 Pro является логическим продолжением известной модели Captain 240, постоянно дорабатывающейся и совершенствующейся инженерами китайской компании, располагаемой в Пекине. Данная серия стала популярна среди пользователей благодаря своему экзотическому виду, а именно, экстравагантной и запоминающейся помпой-водоблоком с прозрачной трубкой, по которой течет хладагент.

450x402  36 KB. Big one: 1500x1341  281 KB

Новинка пережила несколько реинкарнаций, связанных с повышением надежности, дважды сменяла ротор помпы и радиатор, получила шланги в тканевой оплетке, обжатые фитинги и многое другое. Но главная черта сохранилась – это стиль и шарм помпы. И чтобы это продемонстрировать начнем детальное рассмотрение и изучение Deepcool Captain 240 Pro.

450x260  25 KB. Big one: 1500x866  187 KB



Для отвода тепла в конструкции Deepcool Captain 240 Pro используется новый 240 мм алюминиевый радиатор с 14 плоскими каналами, между которыми располагаются ряды гофрированной ленты. Он рассчитан на установку пары 120 мм вентиляторов.

450x202  31 KB. Big one: 1500x672  292 KB

Плотность расположения ребер составляет 20-21 FPI. Размеры двухсекционного радиатора достигают внушительные 290х120х27 мм, толщина рабочего тела составляет классические 17 мм.

450x270  45 KB. Big one: 1500x899  335 KB

На торцах теперь располагаются теплосъемники квадратной формы. С одной стороны находятся пара неповоротных фитингов и заводское заправочное отверстие. Кстати, очень рекомендую для просмотра ролик прохождения и поэтапного создания СЖО Deepcool с канала Gamers Nexus.



450x266  24 KB. Big one: 1500x887  166 KB

С противоположной части на обновленной версии Deepcool Captain 240, получившую литеру «Pro», расположилась заслонка – эта технология получило наименование Automatic Pressure Adjustment Function (APAF), которая позволяет автоматически менять давление в системе циркуляции хладагента, что по заверению создателей увеличивает срок эксплуатации и снижает риск возникновения протечки.

450x287  21 KB. Big one: 1500x956  135 KB

Боковые грани двухсекционного радиатора украшают презентабельные вставки с зеркальным отливом, украшающие модель.

450x294  28 KB. Big one: 1500x980  203 KB



Перед нами фирменная помпа кубической формы и прозрачной трубкой производства Deepcool.

450x300  22 KB. Big one: 1500x999  146 KB

В обновленной модели Deepcool Captain 240 Pro габариты остались прежними и составляют 93,7х93х85 мм, однако часть верхней кромки подверглась небольшому рейсталингу.

Помимо данных с представленного слайда дополнительной информации не так уж и много. Заявленная скорость вращения ротора помпы составляет ~2200 об/мин (при напряжении питания 12 В). В ходе нашего тестирования было получено 2150 об/мин. Энергопотребление достигает 1,56 Вт при силе тока 0,13 А.

600x262  102 KB. Big one: 1804x790  406 KB



В основании помпы Deepcool Captain 240 Pro располагается медная пластина-водоблок. Поверхность ровная и отполированная, но не до идеального зеркального состояния.

450x303  30 KB. Big one: 1500x1011  205 KB

Дизайн новинки практически не претерпел изменений, цвет U-образной трубки перешел в синей оттенок. Пара поворотных фитингов и крепежная рамка дополняют общий облик Deepcool Captain 240 Pro.

600x324  39 KB. Big one: 1500x811  177 KB

Реализация подсветки помпы подверглась небольшим косметическим изменениям: белые «лепестки» стали возвышаться над корпусом и подсвечиваются снизу.



450x373  43 KB. Big one: 1500x1244  318 KB

Подключение Deepcool Captain 240 Pro реализовано 3-pin коннектором, отдельный провод отвечает за RGB подсветку помпы.

450x277  18 KB. Big one: 1500x923  118 KB

Вентиляторы Deepcool Captain 240 Pro

Новинка комплектуется парой фирменных вентиляторов серии Deepcool Gamer Storm с черным корпусом и прорезиненными вставками для гашения вибрации. Роторы украшают фирменный логотип.



450x311  32 KB. Big one: 1500x1035  206 KB

Перед нами модель Gamer Storm DF1202512CM-012 с силой тока 0.17 А и потреблением 2.04 Вт. Заявленная скорость вращения составляет 500 – 1800 об/мин с погрешностью в 10%, на тестируемом образце она составила 560 – 1890 об/мин. Они поддерживают ШИМ-регулировку скоростью вращения.

Вентиляторы построены на гидродинамическом подшипнике с наработкой до 40 тысяч часов и обладают максимальной производительностью до 117.8 м3/ч.

600x313  45 KB. Big one: 1500x782  193 KB

Подсветка RGB

Отличительная черта многих современных систем охлаждения является в подсветке компонентов, о которой производители не забывают и вероятно наличие оной автоматически делает продукт «игровым».

450x334  54 KB. Big one: 1500x1112  395 KB

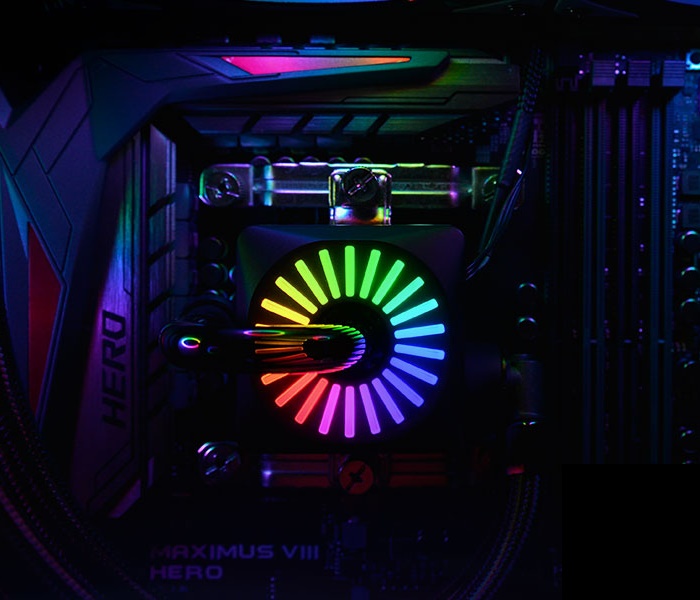

Модель Deepcool Captain 240 Pro получила световую индикацию непосредственно помпы-водоблока и пары вентиляторов Gamer Storm. По умолчании она неторопливо переливается цветами радуги.

450x324  48 KB. Big one: 1500x1081  313 KB

Скорость и режимы можно задать не только при соответствующей поддержке со стороны материнской платы, но и штатным контроллером с пультом, позволяя добиться уникальный эффектов и кастомизировать систему под свои предпочтения.

450x276  23 KB. Big one: 1500x921  110 KB

Краткие технические характеристики

НаименованиеDeepcool Captain 240 Pro
Тип радиатораДвухсекционный
Материал рассеивающей части радиатораАлюминий
Внешние габариты радиатора, мм290 х 120 х 27
Площадь рассеивания, мм2(приблизительная оценка)~8 000
Максимальное количество / типоразмер вентиляторов4 х 120
Вентиляторов в комплекте, шт.2
Маркировка вентиляторовGamerStorm DF1202512CM-012
Диапазон скоростей вращения, об/мин~500-1800 ±200 RPM
Масса системы с вентиляторами, г~1478
Материал основания водоблокаМедь
Тип водоблокаМикроканальный
Скорость вращения ротора помпы, об/мин~2200 ±200 RPM
Высота подъема жидкости, мм H2OН/Д
Максимальная производительность, л/чН/Д
Максимальное энергопотребление помпы, Вт1.56
Совместимость с процессорными разъемамиIntel LGA 20XX, LGA 1366, LGA 115X,
AMD TR4, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1

Тестовый стенд

В очередной раз тестовая система была перестроена в связи с постоянным обновлением модельного ряда и наличием необходимого оборудования: в первую очередь CPU изменен на более мощный и требовательный Intel Core i7-8700K с последующим скальпированием и заменой термопасты на жидкий металл Coollaboratory Liquid Pro. Материнская плата заменена на чипсете Intel Z390, осуществлен переезд на скоростной твердотельный накопитель и т.п. Результаты пересняты в соответствии с имеющимся под рукой комплектом кулеров и СЖО.

Конфигурация

Тестирование системы жидкостного охлаждения Deepcool Captain 240 Pro проводилось в составе следующей конфигурации:

  • Материнская плата: MSI MEG Z390 Ace;
  • Процессор: Intel Core i7-8700K;
  • Системы охлаждения процессора:
  • Deepcool Captain 240 Pro;
  • Deepcool Captain EX 240 White RGB;
  • PCCooler GI-AH360C Corona;
  • be quiet! Dark Rock 4;
  • Cooler Master Hyper 212 RGB Black Edition;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 1070;
  • Твердотельный накопитель: Samsung 960 EVO M.2 256 Гбайт;
  • Блок питания: Corsair RM850x;
  • Корпус: NZXT H700i White.

Программное обеспечение

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины - 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах "18-20-20-44-2Т".

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

450x258  137 KB. Big one: 1400x805  198 KB

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Участники тестирования

Противостоять Deepcool Captain 240 Pro будут следующие участники:

  • Deepcool Captain EX 240 White RGB – обновленная модель на базе Deepcool Captain EX с усиленным креплением фитингов, добавлением RGB подсветки и прошлой версией радиатора;
  • PCCooler GI-AH360C Corona – бюджетная жидкостная система охлаждения компании PCCooler с радиатором типоразмера 360 мм.

«Воздушные» системы охлаждения представлены суперкулером be quiet! Dark Rock 4 с одним вентилятором be quiet! Silent Wings 3 PWM 135 мм и обновленной версией Cooler Master Hyper 212 RGB Black Edition, пережившим очередную реинкарнацию и тюнинг.

Итак, все участники теста представлены, перейдем к результатам.

Результаты тестирования

Продолжая общую линейку обзоров СЖО и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) мы начинаем по традиции с теста «из коробки» – со стандартными вентиляторами, работающими на максимальных оборотах.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Обновленная версия Deepcool Captain 240 с литерой «Pro» незначительно обходит своего собрата, что достигается слегка увеличенным радиатором и возросшим объемом хладагента, позволяющим аккумулировать больше тепла.

Малая победа оказывается еще приятнее благодаря меньшему уровню шума.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Посмотрим на результаты всех участников при снижении оборотов в доступном диапазоне скорости вращения.

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

На фоне воздушных кулеров и модели EX White эффективность версии Deepcool Captain 240 Pro при минимальной скорости вращения практически сопоставима между собой.

Экстремальный тест полностью раскрывает возможности всех кулеров, но что в более привычной игровой среде?

Участники

Тест с комплектными вентиляторами
Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

В данном случае наблюдается отрыв СЖО всех типов в сравнении с привычными кулерами.

Участники

Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Вентиляторы Gamer Storm оказываются сопоставимы по уровню шума с ранее рассмотренными на Deepcool Captain EX 240 White RGB, хотя относятся к другому классу и имеют иной корпус. Бесшумными их можно назвать до 800 об/мин, тихими – до 1200 об/мин и комфортными – до 1400 об/мин.

Встроенная помпа отличается фиксированной скоростью вращения 2200 об/мин, в ходе испытания которой показатель составил практически аналогичный уровень равный 2150 об/мин. В прошлых моделях это не являлось сдерживающим фактором и в зависимости от материнской платы удавалось добиться изменения работы: в моем случае MSI MEG Z390 Ace чудес не показала.

Тестирование помпы

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Несмотря на данный фактор, помпа-водоблок оказалась очень тихой, на фоне которой отчетливее выделялись только сами вентиляторы, а без них – поток хладагента в контуре.

Тестирование помпы

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

Текущий цикл материалов дополняется максимальным разгоном, которого удается добиться на том или ином охлаждении. Наилучшим результатом Deepcool Captain 240 Pro оказалась тактовая частота процессора Intel Core i7-8700K на отметке 4900 МГц при напряжении 1.285 В с кольцевой шиной 4600 МГц.

Пиковая температура самого горячего ядра достигла 98°C, но система оставалась абсолютно стабильной и троттлинга не наблюдалось. Нагрев зоны VRM поднялся с 58°C до 65°C.

450x259  141 KB. Big one: 1399x806  200 KB

Заключение

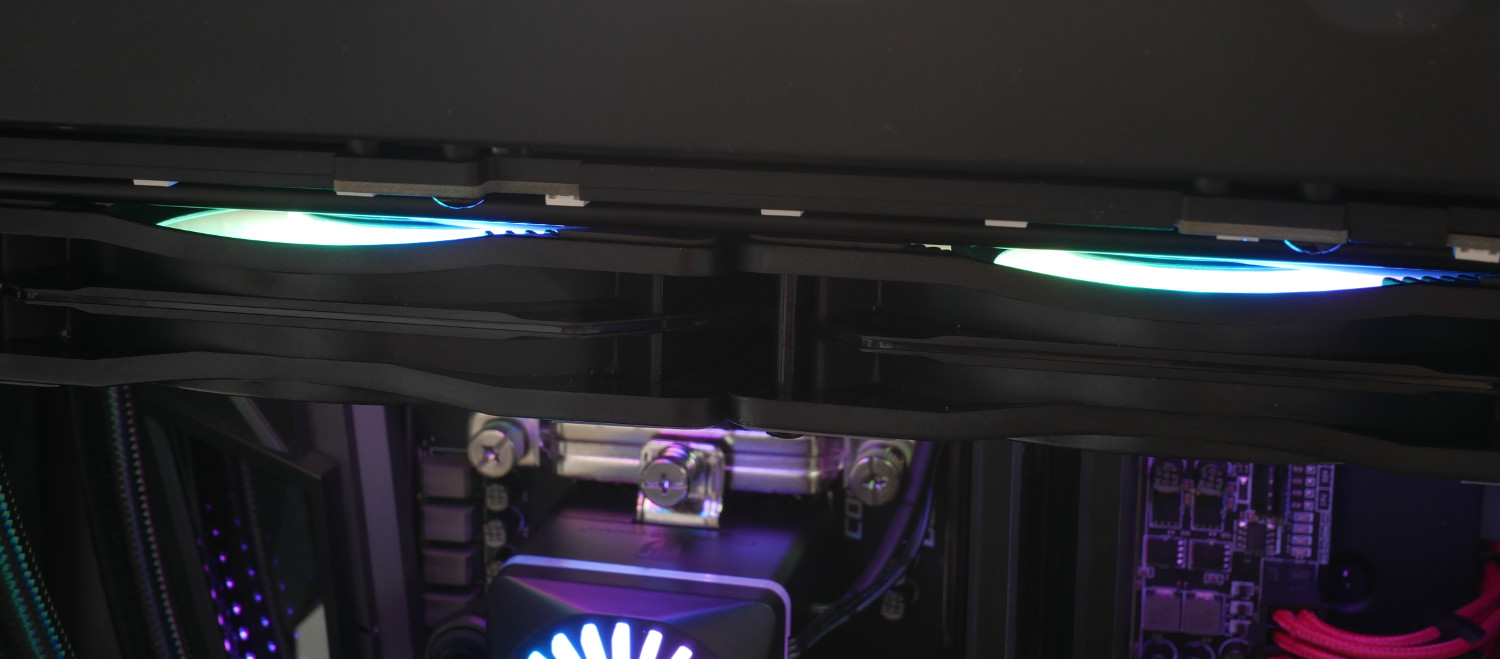

Deepcool Captain 240 Pro предложила фирменный дизайн в черных тонах и несколько видоизмененную помпу, обновленный радиатор с технологией APAF и незаметными правками, касающимися помпы, о которых нам становится ясно только из официального слайда без подробных технических данных.

Новинка характеризуется интересным внешним видом благодаря прозрачной трубке с протекающим хладагентом, выступающим из помпы-водоблока, RGB-подсветкой основных компонентов и зеркальными вставками на радиаторе, придающими солидности.

Общая производительность системы жидкостного охлаждения остается на должном уровне и позволяет заниматься разгоном старших моделей процессоров до определенного уровня. Но эффективность Deepcool Captain 240 Pro была бы еще выше, если бы не комплектные вентиляторы с характерными вырезами в корпусе, при работе которых часть воздушного потока рассеивается и не попадает на выносной радиатор.

450x198  22 KB. Big one: 1500x659  134 KB

Подводя итоги, модель Deepcool Captain 240 Pro – это очередной «шажок» вперед компании Deepcool, которая медленно, но уверенно улучшает знакомую многим систему жидкостного охлаждения, делая ее эффективнее и привлекательнее.
