Знакомство с производителем систем охлаждения Alphacool

Оглавление

Вступление

Продукция Alphacool знакома каждому, кто хоть раз задумывался о сборке производительной СВО из высококлассных компонентов. Не будет преувеличением, если сказать, что буквально любая система топового уровня содержит хоть одну «запчасть», произведенную немецкой компанией или связанными с ней производителями.

реклама

Знаменитая фирма присутствует на рынке с начала нулевых. В те дремучие времена аквариумных помп, самодельных водоблоков и радиаторов «Газелей», немецкие решения казались недостижимым идеалом – о них слышал каждый интересующийся, но заказывать дорогостоящие европейские комплектующие решались единицы. Тем не менее, интерес покупателей из России не ускользнул от внимания маркетологов Alphacool. Уже через несколько лет после основания компания заявила о поддержке доставки в нашу страну, а на сайте появился раздел на «великом и могучем».

Сегодня Alphacool делает еще один шаг навстречу любителям качественной «воды», официально выходя на российский рынок. На практике это означает, что теперь вожделенную «железяку» не придется заказывать по почте и ждать несколько недель. Отныне широкий ассортимент продукции бренда реализуется через крупнейшие сети продажи электроники (всем известные «Никс», «ОНЛАЙНТРЕЙД.РУ», DNS и так далее). Эксклюзивным дистрибьютором Alphacool в России стала компания «Арктик-М», сотрудничающая со многими именитыми производителями жидкостных и воздушных систем охлаждения.

Что же предлагает Alphacool российским оверклокерам и энтузиастам? Хм… буквально все, что только может понадобиться для сборки СЖО! Начиная с водоблоков и помп, заканчивая электронными контроллерами и «моддерскими» системами подсветки. В дополнение ассортимент будет расширен продуктами «родственных» брендов Phobya (помпы и термоинтерфейсы, в том числе – «жидкий металл»), Liang (еще больше помп!) и Masterkleer (качественные шланги и жесткие трубки всевозможных цветов и размеров).

Overclockers.ru приветствует официальный выход Alphacool на российский рынок, ведь по-настоящему качественного «железа» много не бывает! В сегодняшнем материале мы ознакомимся с наиболее интересными продуктами немецкой компании, а в дальнейшем постараемся заполучить их для практического тестирования в нашей лаборатории.

«Готовые» СВО Eisbaer

500x296  77 KB. Big one: 719x425  140 KB

В момент основания Alphacool этого сегмента рынка просто не существовало. Постаравшись, в магазинах можно было отыскать разве что Zalman Reserator, да и тот не пользовался успехом из-за невысокой производительности. С тех пор ситуация кардинально изменилась – пройдя доисторический «китайский» этап и «темные века» правления Asetek, необслуживаемые СЖО прочно обосновались на вершине рейтинга эффективности и обрели заслуженную популярность.

Одним из «локомотивов» этого движения стала именно компания Alphacool, предложившая широкую гамму собственных «водянок» и выступившая как OEM-производитель для других брендов. Характерный пример продукта, созданного при участии немцев – это готовые системы Fractal Design Celsius, которые были протестированы в нашей лаборатории и получили очень высокую оценку.

500x266  38 KB. Big one: 610x325  49 KB

Собственная линейка «заводских» СВО Alphacool называется Eisbaer («Белый медведь»). Среди других устройств этого типа их выделяют эффективные медные радиаторы и скрупулезно проработанная конструкция.

Главная фишка серии – специальный легкоразъемный фитинг, который позволяет без малейших проблем добавлять в контур новые компоненты. Именно этот элемент конструкции в наибольшей степени роднит Eisbaer с «самосборными» системами.

450x146  14 KB

Линейка присутствует на рынке несколько лет и постоянно пополняется новыми моделями. На данный момент в нее входят уже три подсемейства, представители которых различаются по эффективности и габаритам. Рассмотрим их в порядке увеличения производительности.

В серию Eisbaer LT (очевидно, подразумевается «lite» – «облегченный») входят компактные СВО с радиаторами толщиной 25 мм, рассчитанными на установку 120 мм вентиляторов. Модели LT120 (односекционный радиатор), LT240 (двухсекционный) и LT360 (трехсекционный) – самые доступные устройства немецкого производителя.

500x230  43 KB. Big one: 892x411  102 KB

Чуть выше в модельном ряду стоят «стандартные» СВО Eisbaer без буквенного индекса. Эти версии комплектуются радиатором толщиной 30 мм, а также оригинальным водоблоком (со встроенной помпой), который снабжен прозрачным окошком для наблюдения за движением жидкости.

450x360  45 KB. Big one: 633x506  73 KB

В этой серии представлены модели Eisbaer 120, 240 и 360 (рассчитанные на установку одного, двух или трех 120 мм вентиляторов), а также более мощные модификации под 140 мм вертушки, которые называются Eisbaer 140, 280 и 420.

Для примера приведу фото младшей из них. Обратите внимание, что на все Eisbaer с односекционными радиаторами устанавливается пара вентиляторов для повышения эффективности.

реклама



500x291  47 KB. Big one: 877x510  106 KB

Все модели линеек Eisbaer и Eisbaer LT снабжаются помпой DC-LT 2600 Ultra с керамическим подшипником. Она отличается компактностью, надежностью и хорошими шумовыми характеристиками, но не может похвастать рекордной мощностью – производительность этого насоса составляет всего 70 л/ч, а максимальный напор – 0.85 м.

Впрочем, для штатного контура его хватает за глаза; кроме того, в систему можно включить еще один-два компонента с невысоким сопротивлением. Если же вы хотите дополнить СВО, например, массивным «фулкавером» для видеокарты, лучше обратить внимание на модель Eisbaer Extreme.

Помпа и резервуар в этом случае не смонтированы на водоблоке, а встроены внутрь оригинального алюминиевого кожуха, который придает системе законченный вид и способствует максимально эффектному движению воздуха сквозь радиатор.

500x269  40 KB

реклама

Изменение компоновки позволило использовать здесь по-настоящему мощную помпу VPP V3, максимальная производительность которой достигает 350 л/ч! В качестве рассеивающего элемента используется массивный медный радиатор толщиной 30 мм под две 140 мм вертушки. Кстати, о вентиляторах – все системы Eisbaer комплектуются «пропеллерами» EisWind (созданными в сотрудничестве с be quiet!) с возможностью PWM-регулировки скорости вращения.

Итак, ассортимент моделей Eisbaer по-настоящему широк, так что подобрать подходящее решение сможет каждый (водоблоки снабжаются креплениями для всех актуальных платформ Intel и AMD, что полностью решает вопрос совместимости). Если же вам хочется сконфигурировать уникальную систему, проявив собственные конструкторские способности, всегда можно обратиться к обширному каталогу отдельных компонентов.

Впрочем, предусмотрен и еще один «промежуточный» вариант. Для тех, кто желает получить «большую» СВО с минимальными затратами времени на подбор компонентов, разработана оригинальная концепция Eissturm.

Комплекты Eissturm

В набор Eissturm входит все необходимое для сборки системы – водоблок, помпа, радиатор с вентиляторами, расширительный бачок, шланги, фитинги и крепеж, а также жидкость для заправки. Производитель позаботился об удобстве сборки – в коробке можно обнаружить специальную воронку для заполнения контура, и даже инструмент для резки шлангов.

реклама

Поставляется все это вот так:

500x247  42 KB. Big one: 750x371  79 KB

Возможность собрать СЖО предоставляется покупателю – а значит, вы можете включить в контур любые дополнительные компоненты, выбрать порядок размещения узлов и отмерить необходимую длину шлангов. На данный момент в серию Eissturm входят уже 13 различных наборов, разделенных на четыре линейки. Разберемся с ними по порядку увеличения стоимости и эффективности.

Базовой можно считать серию Gaming 30, модели которой снабжаются радиаторами NexXxoS ST30 Full Copper (разумеется, медными, других у Alphacool просто не водится) толщиной 30 мм. Устройства называются максимально прозрачно – Eissturm Gaming 1 x 120, 2 x 120, 3 x 120, 2 x 140 – цифры указывают на тип радиатора.

Для примера приведу фотографию собранной СВО Alphacool Eissturm Gaming 30 3 х 120.

реклама

500x273  44 KB. Big one: 800x437  85 KB

Обратите внимание на оригинальный кубический резервуар Eisstation (250 мл) со встроенной помпой. Эта компактная конструкция «два в одном» позволяет здорово сэкономить место в системном блоке.

Модели серии Gaming с односекционным и двухсекционными радиаторами (1 x 120, 2 x 120, 2 x 140) комплектуются водоблоком среднего класса NexXxoS XP3 Light и помпой DC-LT 2600 Ultra (~70-75 л/ч) – этот компонент роднит их с «готовыми» СВО из предыдущего раздела. А вот старшая трехсекционная модификация 3 x 120 снабжается более мощным насосом DDC310 с показателями 200 л/ч, 2.4 м, а также «топовым» водоблоком Eisblock XPX – именно такой вариант лучше всего подходит для последующего апгрейда с расширением контура.

Следующая линейка в «табеле о рангах» – Blizzard 45. В нее входят модели с радиаторами NexXxoS XT45 Full Copper толщиной 45 мм: Blizzard 2 х 120, 3 x 120 и 2 x 140. Любопытно, что в этой производительной серии нет компактной односекционной модели.

500x194  35 KB. Big one: 1198x464  133 KB

реклама

Все представители линейки Blizzard комплектуются мощными помпами Eispumpe VPP755 с показателями расхода до 350 л/ч и напором до 4 м, а также флагманскими водоблоками Eisblock XPX. Главная изюминка конструкции – оригинальный бачок Eisfach, предназначенный для установки в два 5.25-дюймовых отсека корпуса.

450x296  30 KB. Big one: 1166x768  109 KB

Бачок снабжен посадочным местом для помпы, прозрачным окошком для наблюдения за движением жидкости, а также удобным заправочным портом, выведенным прямо на переднюю панель.

Очень близка к линейке Blizzard 45 серия Hurricane 45 – здесь также используются радиаторы толщиной 45 мм.

500x276  41 KB. Big one: 744x411  78 KB

реклама

В линейку входят модели с двухсекционными (2 x 120, 2 x 140) и трехсекционными (3 х 120, 3 x 140) радиаторами. Первые используют помпу Laing DDC 310 (200 л/ч, 2.4 м), а вторые – Eispumpe VPP755 (350 л/ч, 4 м). Все системы комплектуются флагманским водоблоком Eisblock XPX и цилиндрическим резервуаром Eisbecher 250.

Вершина эволюции Eissturm – серия Tornado 60. По аналогии с предыдущими линейками число в названии указывает на толщину радиатора – здесь используется массивный шестидесятимиллиметровый NexXxoS UT60. В это семейство входят две модели – 2 х 120 и 2 х 140.

500x247  37 KB. Big one: 892x440  83 KB

Обе СВО комплектуются водоблоками Eisblock XPX и мощными помпами Eispumpe VPP755 (350 л/ч, 4 м).

Итак, покупка Eissturm – это один из самых удобных вариантов для сборки «настоящей» СЖО: все нужные части поставляются набором и идеально подходят друг к другу. В дальнейшем контур можно дополнять для расширения возможностей системы.

реклама

Теперь давайте отправимся в свободное плаванье и заглянем в каталог отдельных компонентов.

Радиаторы

Основная линейка радиаторов Alphacool называется NexXxoS Full Copper, в нее входят семейства XT30, ST45, UT60. Все теплорассеиватели представлены в вариантах под 120 мм и 140 мм вентиляторы, в односекционном (модели 120 и 140), двухсекционном (240 и 280), трехсекционном (360 и 420) и четырехсекционном (480 и 560) исполнениях!

Для примера приведу фото самой маленькой модификации XT30 120…

450x337  46 KB. Big one: 787x590  97 KB

… и хтонически огромного UT60 560.

500x270  36 KB. Big one: 1199x647  138 KB

Если недостаточно даже этого, в семействе NexXxoS есть отдельная линейка 86 мм радиаторов, носящих гордое имя Monsta. В ней также представлены одно-, двух-, трех- и четырехсекционные модели под 120 мм и 140 мм вентиляторы.

Особенно необычно смотрится самая маленькая из них – Monsta 120.

450x400  41 KB. Big one: 644x573  66 KB

У Alphacool получился «кубик» с почти одинаковыми высотой и шириной. Выглядит забавно, но во многих компактных системах именно такой радиатор сможет обеспечить максимальную эффективность охлаждения.

Наглядное сравнение толщины радиаторов NexXxos разных серий:

500x105  16 KB. Big one: 757x159  25 KB

Обратите внимание, что тонкие 30 мм модели снабжаются двумя парами монтажных отверстий (они расположены с обеих сторон радиатора), а более массивные 45 мм, 60 мм и 85 мм – сразу тремя (с двух сторон и в торце).

450x324  39 KB. Big one: 888x640  101 KB

Такая конструкция обеспечивает максимальное удобство подключения СВО – шланги можно расположить как угодно, не опасаясь перегибов и не используя дополнительных переходников

Итак, в общей сложности линейка NexXxos насчитывает 30 моделей всевозможных типоразмеров. В дополнение любую из них можно заказать в исполнении X-Flow (итого – уже 60 вариантов!).

500x464  69 KB. Big one: 893x828  178 KB

Снизу показан ST30 Full Copper 360, а сверху – радиатор той же размерности в варианте X-Flow - ST30 Full Copper X-Flow 360. Обратите внимание, что у стандартной модели входное и выходное отверстия размещены с одной стороны – следовательно, ток жидкости внутри радиатора происходит U-образно (это общепринятая схема).

У модификации X-Flow отверстия расположены с разных сторон: жидкость проходит радиатор напрямую, двигаясь только в одном направлении. Чтобы все каналы наполнялись равномерно, камеры по бокам конструкции сделаны ассиметричными. Главное достоинство новой схемы – меньшее гидродинамическое сопротивление. Кроме того, радиатор X-Flow интересен в компоновочном плане: он встраивается в контур «насквозь», что во многих случаях позволяет сократить длину используемых шлангов.

Еще одна необычная серия радиаторов Alphacool – Eisbrecher PRO. По конфигурации рассеивающей части они аналогичны моделям семейства NexXxos, но снабжены оригинальным алюминиевым кожухом с подсвечиваемым логотипом и специальной рассеивающей решеткой. Этот элемент конструкции оптимизирует движение потока воздуха, устраняя завихрения.

500x210  35 KB. Big one: 744x312  59 KB

В линейке представлены одно-, двух- и трехсекционные варианты радиаторов толщиной 45 мм, рассчитанные на установку 120 мм вентиляторов.

Водоблоки

С рассеивающей частью разобрались, теперь о другом «конце» системы – водоблоках для процессоров и видеокарт. С обоими решениями для CPU мы успели познакомиться при рассмотрении «готовых» систем и комплектов Eissturm.

Первая модель называется NexXxoS XP3 Light и ее можно считать водоблоком среднего класса, но только по меркам Alphacool.

450x357  33 KB. Big one: 672x533  49 KB

В ассортименте многих компаний, занимающихся СВО, этот водоблок легко мог бы стать флагманом.

500x250  53 KB

NexXxoS XP3 Light выполнен по схеме со штырьковым полем на основании и многоканальным щелевым рассекателем на крышке. Такая конструкция обеспечивает равномерный отвод тепла (без образования «застойных» зон по краям поля) при умеренном гидродинамическом сопротивлении. Водоблок предлагается в вариантах со стандартным и никелированным основанием, а также с различными типами крышек из пластика и металла. Оцените тщательность немецкого подхода: производитель прямо указывает, что с медными и латунными «топами» температура процессора снижается на 1-2 градуса, благодаря тому, что эти металлы обладают высокой теплопроводностью.

Второй в ассортименте Alpacool водоблок CPU называется NexXxos Iseblock XPX. Это наследник идей, заложенных в XP3 Light, который предлагает более высокую эффективность охлаждения при меньшем сопротивлении потоку.

450x397  34 KB. Big one: 594x524  43 KB

Рассмотреть эту модель «в разрезе» можно на следующей иллюстрации.

444x582  65 KB. Big one: 444x582  65 KB

Устройство выполнено по схеме со штырьковым полем (для повышения эффективности количество выступов было заметно увеличено) и «джетплейтом» – пластиной-рассекателем, повышающим скорость движения потока. По заявлению производителя, эта конструкция совершенно нетребовательна к характеристикам помпы и сохраняет высокую эффективность даже в «задушенных» системах с минимальными показателями расхода.

По результатам многочисленных тестов Iseblock XPX – один из самых эффективных водоблоков на рынке. Модель предлагается во множестве модификаций, различающихся крепежом и крышкой – она может быть изготовлена из нескольких видов пластика (некоторые варианты снабжены подсветкой), меди, стали и даже титана.

440x400  36 KB. Big one: 600x400  32 KB

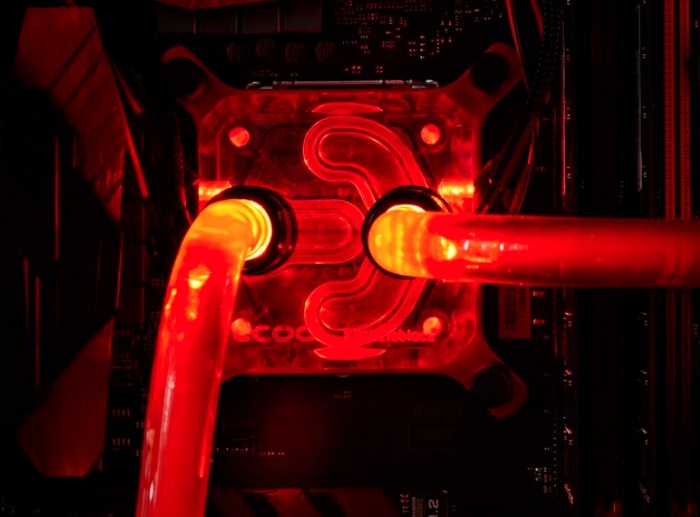

«Подсвечиваемые» модификации смотрятся особенно эффектно и наверняка заинтересуют любителей моддинга.

500x355  63 KB. Big one: 729x517  99 KB

Для охлаждения видеокарт Alphacool предлагает водоблоки полного покрытия – «фулкаверы», отводящие тепло от всех «горячих» элементов PCB (видеопроцессора, микросхем памяти, мосфетов системы питания).

Различные модификации водоблоков для видеокарт AMD называются Eisblock GPX-A, а для ускорителей NVIDIA – Eisblock GPX-N. После общего названия следует уточнение, для какой именно модели предназначен тот или иной «фулкавер», например, Eisblock GPX-A Vega или Eisblock GPX-N Titan X Pascal. Ассортимент постоянно обновляется – производитель оперативно выпускает новые модели для каждого поколения флагманских видеокарт (а часто – и для популярных ускорителей классом пониже).

Основания водоблоков выполняются из меди с последующей никелировкой.

500x261  31 KB. Big one: 797x416  62 KB

Любую из версий можно заказать в стандартном «глухом» варианте с кожухом из черного пластика-ацеталя, а также в «моддерском» исполнении с декоративным окошком и подсветкой.

500x243  25 KB. Big one: 1184x576  66 KB

Дополнительный кабель обеспечивает питание светодиода и позволяет выбирать его цвет (при использовании пульта, который мы рассмотрим чуть позже).

500x289  42 KB. Big one: 1027x593  104 KB

Все «фулкаверы» Alphacool снабжаются пластиной-«бэкплейтом» (для установки на обратную сторону печатной платы), которая повышает общую жесткость конструкции.

Для объединения пары водоблоков в общий контур производитель предлагает оригинальные мостики разной размерности (их также можно снабдить дополнительной подсветкой).

500x429  43 KB. Big one: 567x486  43 KB

Остается упомянуть, что в ассортименте Alphacool есть множество необычных «вспомогательных» водоблоков для различных элементов системы. Специальные решения разработаны для популярных материнских плат, модулей оперативной памяти и даже жестких дисков.

Например, вот такой необычный «фулкавер» предлагается для SSD Intel Optane.

500x208  32 KB. Big one: 630x262  47 KB

Помпы, резервуары и системы подсветки

Alphacool производит широкий ассортимент помп, построенных по схеме с шаровым ротором, установленном на надежном сферическом подшипнике (отмечу, что некоторые из этих решений также выпускаются под маркой Laing). Рассмотрим наиболее интересные «насосы» разных классов.

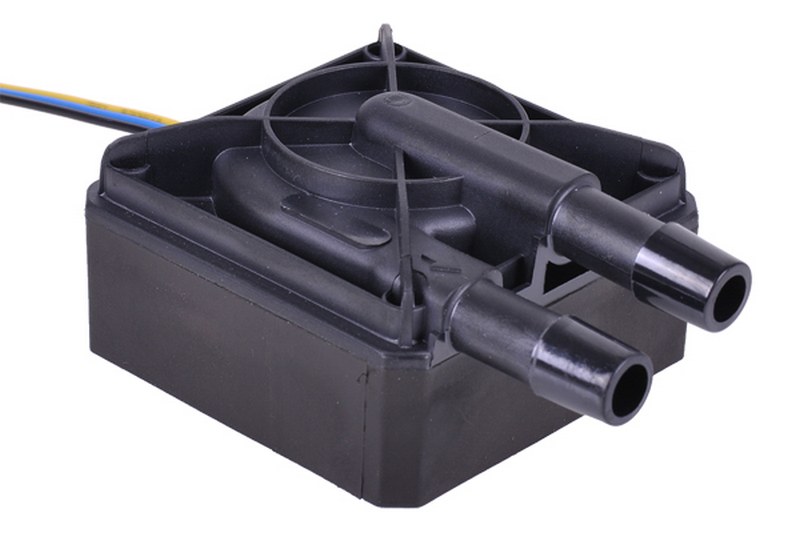

DC-LT 2600 Ultra устанавливается в «заводские» системы Eisbaer. Это одна из самых компактных помп на рынке: ее диаметр лишь чуть крупнее, чем у пятирублевой монеты, а масса составляет всего 48 г.

450x239  22 KB. Big one: 1040x552  65 KB

Устройство обеспечивает расход на уровне 70 л/ч при напоре 0.8-1 м (в зависимости от используемого «топа»). Его возможностей вполне достаточно для простых контуров с одним водоблоком, так что это идеальное решение для компактных сборок.

Отличный вариант для контуров с более высоким сопротивлением – VPP655 с показателями до 350 л/ч, 3.7 м.

304x368  43 KB

Это по-настоящему универсальное решение, подходящее для абсолютного большинства сборок. Помпу можно подключить как к материнской плате (с PWM-настройкой скорости вращения), так и напрямую к блоку питания – в этом варианте регулировать обороты можно с помощью пятипозиционного переключателя на корпусе.

И, наконец, для самых крупных систем с высоким сопротивлением можно задействовать «тяжелую артиллерию» – хорошо знакомую всем любителям СВО помпу DDC.

500x326  40 KB. Big one: 800x533  45 KB

Ее производительность в разных вариантах составляет от 600 до 1100 л/ч (для наглядности – эта зверская машинка способна всего за 10-12 минут наполнить ванну!), при напоре до 5.7 м. Помпа предлагается под брендами Laing и Alphacool во множестве модификаций.

Впрочем, это касается любого из «насосов» в каталоге немецкой компании. Каждый из них можно купить в нескольких вариантах, а потом «тюнинговать» установкой различных крышек и креплений.

500x308  49 KB. Big one: 799x492  89 KB

Для тех, кто ценит компактность, есть возможность заказать резервуар со встроенной помпой. Например, уже упомянутый бачок Eisfach для двух 5.25” отсеков…

450x296  30 KB. Big one: 1166x768  109 KB

… предлагается в модификациях с креплением для помп VPP655 и DDС, а также в варианте с парой (!) DC-LT Ultra.

500x117  23 KB. Big one: 733x171  37 KB

Компактный резервуар Esstation из сверхпрочного органического стекла…

398x500  58 KB. Big one: 624x784  110 KB

… также можно «скрестить» с почти любой помпой из арсенала Alphacool.

363x452  38 KB

Разумеется, в каталоге компании хватает и стандартных цилиндрических резервуаров.

136x400  10 KB

Их по-настоящему много. «Колбы» семейства Eisbrecher предлагаются в различных размерах и цветах. Их можно снабдить горизонтальными и вертикальными креплениями и переходниками для установки помп.

500x270  46 KB. Big one: 1083x584  137 KB

Самое любопытное в этих резервуарах – сочетание технологий Bubble Down (она предотвращает «завихрения» потока и образование пузырей) и Lighttower (имитирует «бурление» воды). Реальные пузырьки заменяются «виртуальными» – звучит забавно, но работает и выглядит отлично.

Инженеры Alphacool вообще большие специалисты по внешним эффектам (к счастью, это никак не идет в ущерб качеству и функциональности, так что такой подход можно только приветствовать). Почти любой продукт компании – от радиаторов до водоблоков – выпускается в варианте с подсветкой. Некоторые образцы – такие как резервуары Eisbrecher Helix – выглядят очень впечатляюще.

500x323  57 KB. Big one: 981x634  135 KB

Эти резервуары можно заказать в исполнении с цветными светящимися спиралями или УФ-катодами, заставляющими жидкость в контуре светиться (разумеется, жидкость должна быть специальной – и в ассортименте Alphacool такая есть).

Помимо этого компоненты СВО и свой системный блок можно украсить кольцами с RGB-светодиодами,…

450x300  26 KB. Big one: 800x533  52 KB

… панелями EisLicht…

450x300  16 KB. Big one: 800x533  38 KB

… и лентами.

450x341  28 KB. Big one: 960x728  71 KB

Для подключения элементов подсветки предлагаются различные разветвители и переходники. А управление работой многоцветных светодиодов осуществляется с помощью удобного пульта.

450x300  26 KB. Big one: 1200x800  102 KB

Финальные штрихи в облике системы – фитинги, крепления и разнообразные трубки – также предлагаются Alpacool в различных цветах и форматах.

Заключение

Что ж, даже нашего краткого обзора достаточно, чтобы оценить богатство ассортимента немецкой компании. Каталог Alphacool – настоящий Клондайк для всех интересующихся системами жидкостного охлаждения независимо от того, хотят ли они приобрести готовое решение, собрать контур любого уровня сложности или «тюнинговать» уже существующую систему.

Константин Назаров
