Обзор и тестирование материнской платы ASUS ROG Rampage VI Extreme Omega

Оглавление

Вступление

Есть у всех материнских плат для процессоров Intel в конструктиве LGA 2066 две распространенных проблемы: либо недостаточно мощная система питания, либо много фаз, но они перегреваются.

реклама

357x500  45 KB. Big one: 1000x1000  163 KB

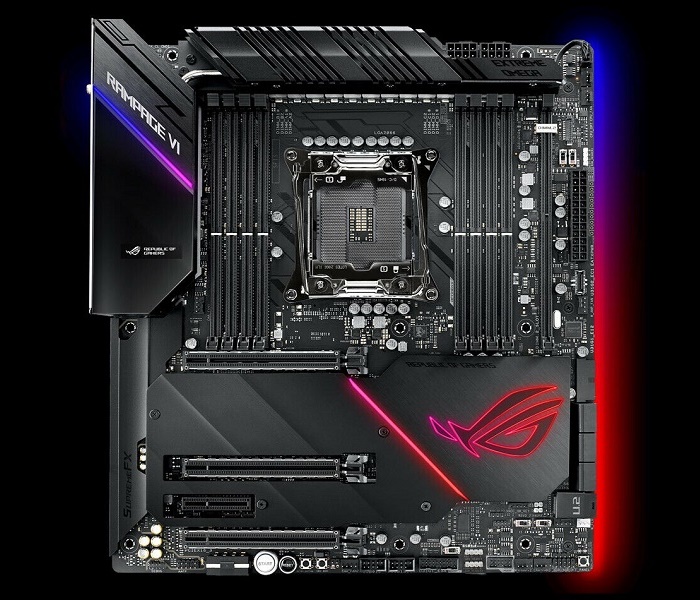

По словам производителя, ASUS ROG Rampage VI Extreme Omega обходится без этих проблем, но это не точно и мы постараемся проверить обещания…

Технические характеристики

500x334  52 KB. Big one: 2500x1668  790 KB

НазваниеASUS ROG Rampage VI Extreme Omega
ЧипсетIntel X299
ПроцессорIntel Core X LGA 2066
Оперативная память8 слотов DDR4, от 2133 до 4266+ МГц
PCIe3 x PCIe 3.0 16x;
1 x PCIe 3.0 4x
Мультиграфические конфигурацииAMD/NVIDIA 2/3-Way
Накопители6 x SATA 6G; Optane Ready;
3 x M.2 Mkey 2242-22110 (PCIe 3.0 x4);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
1 x U.2
СетьIntel 219V (1 Гбит/с)
Aquantia AQC-107 (10 Гбит/с);
Wi-Fi 802.11 a/b/g/n/ac (Intel 9560);
Bluetooth 5.0
АудиоROG SupremeFX S1220A + ESS Sabre9018
ВидеовыходыНет
USB4 x USB 2.0;
14 x USB 3.0;
3 x USB 3.1
Форм-факторE-ATX.

459x500  153 KB. Big one: 1612x1757  486 KB

Многие задаются вопросом, какие порты USB доступны на задней панели, а какие – через дополнительные косички и разъемы. На задней панели материнской платы расположено:

  • Type A – 0 х USB 2.0 + 10 х USB 3.0 + 1 х USB 3.1;
  • Type-C – 1 x USB 3.1.

Через дополнительные разъемы на плате:

  • Type A – 4 х USB 2.0 + 4 х USB 3.0;
  • Type A/C – 1 x USB 3.1 (разъем для передней панели корпуса через специальный переходник).

Комплект поставки

500x341  45 KB. Big one: 2500x1704  552 KB
  • Материнская плата;
  • Отвертка;
  • Набор с кабелями Fan Extension Card;
  • Шесть кабелей SATA;
  • Два кабеля для светодиодных лент;
  • Наклейки ROG;
  • Плата DIMM.2;
  • USB флешка с драйверами;
  • Четыре набора винтов;
  • Переходник для подключения кабелей корпуса (HDD, питание, перезагрузка и т.п.);
  • Две резиновых прокладки для установки SSD в DIMM.2 плату;
  • Три термодатчика;
  • Инструкция;
  • Антенна Wi-Fi;
  • Металлизированная наклейка ASUS ROG;
  • Мостик Sli.

500x338  39 KB. Big one: 2500x1690  532 KB

На задней панели вы найдете: звуковые порты, включая оптический, LAN 1 Гбит и 10 Гбит, а также коннекторы для антенны, 12 портов USB, а также две кнопки (сброс и обновление BIOS).

Дизайн PCB

Плата выполнена в форм-факторе EATX, но места катастрофически не хватает. Любая зона забита элементами до отказа.

458x500  83 KB. Big one: 2500x2729  2539 KB

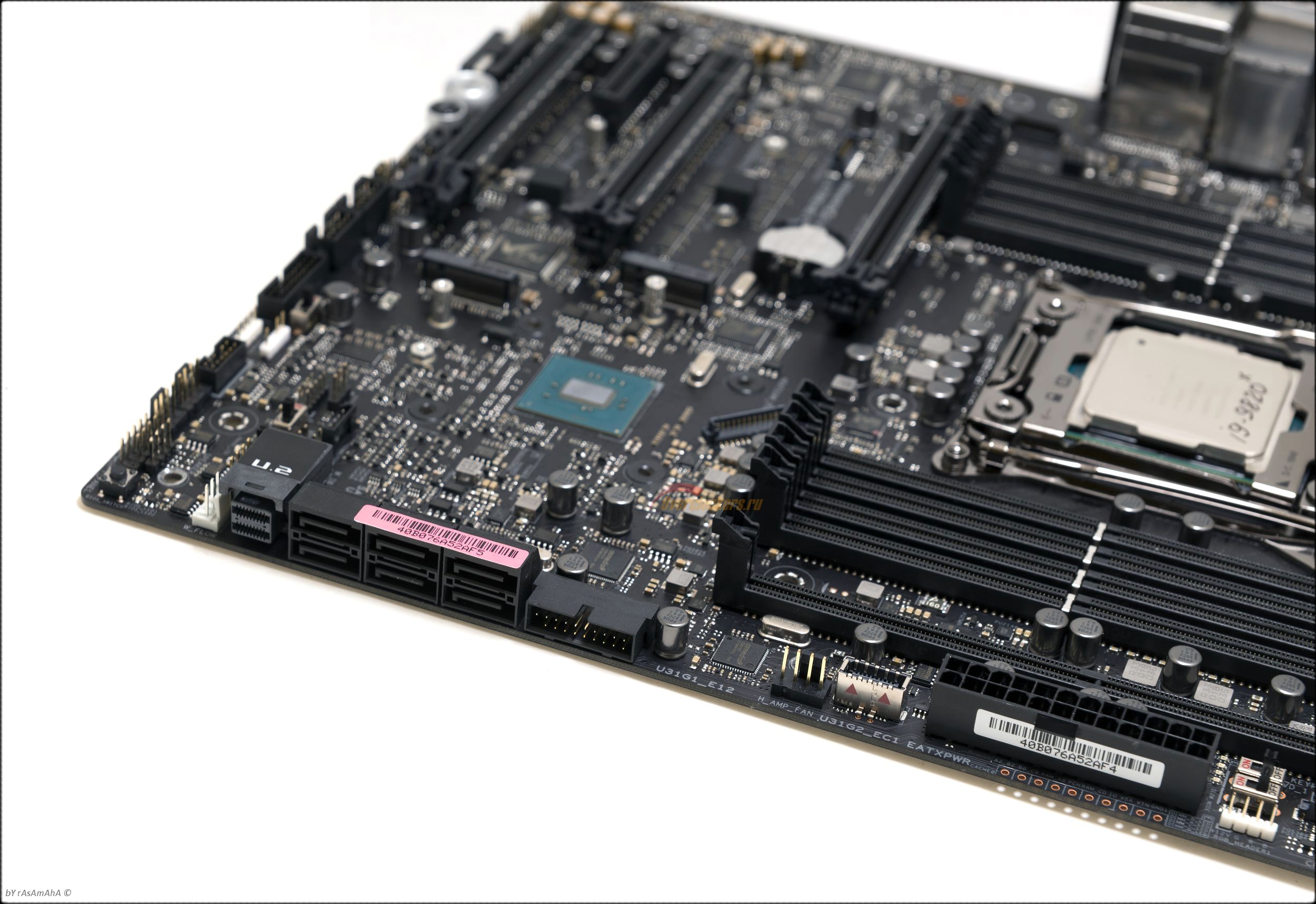

Традиционно ASUS предлагает подключение М.2 накопителей через специальную плату DIMM.2 (там вы найдете два разъема, которые запитаны напрямую к процессору).

Пара нижних благодаря меньшему числу слотов PCIe имеет следующее подключение: один М.2 также соединен с линиями от процессора, а другой подходит к PCH.

458x500  78 KB. Big one: 2500x2729  2129 KB

Есть некоторые ограничения на одновременную работу, но это касается только процессоров с 28 линиями PCIe.

28 линий:

  • 3х PCIe работают по схеме 16х0x0x/16x8х0x/8х8x8x;
  • Второй порт на плате DIMM.2 и U.2 становятся недоступными.

реклама



44 линии:
  • 3х PCIe работают по схеме 16х0x0x/16x16х0x/16х8x8x;
  • Процессорный М.2 порт на плате делит ресурсы с U.2.

Силовая схема питания требует подробного разбора, так как ASUS использует свой алгоритм общения ШИМ-контроллера и фаз, называя их двойными.

500x137  27 KB. Big one: 2500x686  550 KB

Все ключевые элементы питания расположены спереди платы – это 16 микросхем DR.MOS IOR 3555M.

350x347  46 KB. Big one: 350x347  46 KB

реклама

В итоге фазами управляет два ШИМ-контроллера ASP1405I, которые являются одной из вариаций от компании Infineon Technologies с максимальным числом поддерживаемых фаз от 6+2 до 8+0. Соответственно, подключение выполнено по схеме двойной фазы на одну линию ШИМ-контроллера. Судя по всему, два контроллера задействовано параллельно для поддержки без мифического параллельного подключения фаз.

500x354  36 KB. Big one: 2500x1771  343 KB

Характеристики ШИМ-контроллера ASP1405I:

  • Ultra Low Quiescent Power Dual output 8 phase (8+0/7+1/ 6+2) PWM Controller;
  • VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP8 Rev 1.2, AMD SVI2, and Memory VR modes;
  • Switching frequency from 194KHz to 2MHz per phase in 56 steps;
  • IR Efficiency Shaping Features including Dynamic Phase Control and Automatic Power State Switching;
  • Programmable 1-phase or 2-phase operation for Light Loads and Active Diode Emulation for very Light Loads;
  • IR Adaptive Transient Algorithm (ATA) on both loops minimizes output bulk capacitors and system cost;
  • Auto-Phase Detection with PID Coefficient autoscaling;
  • Fault Protection: OVP, UVP, OCP, OTP, CAT_FLT;
  • I2C/SMBus/PMBus system interface for reporting of Temperature, Voltage, Current & Power telemetry for both loops;
  • Multiple Time Programming (MTP) with integrated charge pump for easy non-volatile programming;
  • Compatible with 3.3V tri-state drivers;
  • +3.3V supply voltage; -40oC to 85oC ambient operation; -40oC to 125oC junction.

Здесь они управляют 16 DR.MOS микросхемами IR3555M PowIRstage с максимальным суммарным током отдачи более 350 А по линии Vcpu.

Характеристики IR3555M PowIRstage следующие:

  • Integrated driver, Schottky diode, control MOSFET and synchronous MOSFET;
  • 5mV / A on-chip MOSFET current sensing with temperature compensated reporting;
  • Input voltage (VIN) range of 4.5V to 15V;
  • VCC and VDRV supply of 4.5V to 7V;
  • Output voltage range from 0.25V up to 5.5V;
  • Output current capability of 60A;
  • Operation up to 1.0MHz;
  • VCC under voltage lockout (UVLO);
  • Over temperature protection (OTP);
  • Cycle-by-cycle self-preservation over current protection (OCP);
  • MOSFET phase fault detection and flag;
  • Preliminary overvoltage protection (Pre-OVP);
  • Compatible with 3.3V tri-state PWM Input;
  • Body-Braking load transient support through PWM Tri-state;
  • Diode emulation mode (DEM) for improved light load efficiency;
  • Efficient dual sided cooling.

реклама

500x360  52 KB. Big one: 2149x1549  1029 KB

Питание на плату подается через пару 8-pin разъемов. Еще один Molex можно совсем не подключать.

500x431  63 KB. Big one: 1679x1446  666 KB

Для подачи напряжений на память задействовано по две DR.MOS фазы на каждую сторону, состоящих из классического набора: ШИМ-контроллера ASP1250 и пары ON 302045. Итого выходит четыре фазы питания памяти.

Об интересном

реклама

RGB подсветка

500x377  49 KB. Big one: 2500x1883  651 KB

Подсветка на ASUS сосредоточена в трех местах. Первая локация – это кожух системы охлаждения VRM. Вторая, радиатор чипсета, а последняя – правый торец материнской платы.

Вместо POST-индикатора установлен OLED дисплей. Он не только показывает анимированный процесс прохождения POST, но и выводит пользовательскую информацию после загрузки операционной системы. А также светится кнопка включения и перезагрузки.

Для полного отключения подсветки после деактивации ее в соответствующем пункте меню BIOS или в ПО Aura следует включить режим ErP Ready Enable (S4+S5).

реклама

Аппаратные кнопки и дополнительные возможности

500x334  25 KB. Big one: 2500x1668  445 KB

Для диагностики совместно с полноценным OLED_POST индикатором используются цветные светодиоды.

500x334  27 KB. Big one: 2500x1668  455 KB

Типичный набор светодиодов для ROG плат: дублирование POST, показ используемой микросхемы BIOS, светодиоды использования 4 каналов памяти, активации функции MemOK. Кроме того, на плате есть светодиод HDD, который срабатывает по портам SATA.

реклама

Снизу платы установлена кнопка включения и перезагрузки, переключатель функции Mem_ok!_II. Используется он при первой установки памяти или во время поиска максимальной частоты с минимальными таймингами. Функция позволяет плате автоматически подобрать частоту, тайминги и субтайминги для успешного старта системы.

Кнопка SAFE_MODE для входа в BIOS при попытке стартануть систему с нерабочими параметрами. Неподалеку есть переключатель выбора микросхемы BIOS. SLOW_MODE для включения минимального множителя процессора при разгоне на жидком азоте, предотвращает падение системы после прохождения тестов и снятии нагрузки на ЦП;

PAUSE имеет странное описание в котором говориться что, переключатель замораживает состояние охлаждающей системы на аппаратном уровне, позволяя вам изменить системные настройки во время сильного разгона. Определенно требуются разъяснения инженеров ASUS, и я обязательно узнаю точную функцию данного переключателя.

RSVD переключатели зарезервирован для нужд технической поддержки. Далее идет джампер LN2_MODE, понижает действие Cold-boot эффекта.

500x218  37 KB. Big one: 2500x1090  747 KB

реклама

Справа на печатной плате расположились измерительные площадки восьми рабочих напряжений. По всему текстолиту разбросано три разъема под внешние датчики температуры (в комплекте есть).

500x253  25 KB

За SATA портами поставили два разъема для датчиков температуры охлаждающей жидкости в СВО (можно использовать по своему усмотрению, но самих датчиков в комплекте нет), и разъем датчика потока жидкости.

Плата также поддерживает подключение и управление 2 типами RGB-лент (простые RGB (12V/R/G/B) и адресуемые (5V/Data/-/Ground)).

М2 слот

500x309  21 KB. Big one: 2500x1548  425 KB

К двум М.2 слотам прилагается выносная плата DIMM.2. ASUS вынесла 8 линии PCIe в отдельный порт обозвав его DIMM.2. В него вставляется специальная плата с радиаторами, в нее же следует устанавливать 1 или 2 SSD форм-фактора М.2 с NVMe интерфейсом. При подключении от основного PCIe 16x отнимается 8 линий.

500x342  29 KB. Big one: 2500x1711  433 KB

С обратной стороны радиаторов предварительно уже нанесено теплопроводящее покрытие, в простонародье термопрокладка.

300x215  15 KB. Big one: 2500x1792  342 KB 300x215  15 KB. Big one: 2500x1792  338 KB

Интерфейсные слоты зеркальны и смещены относительно друг друга. С одной из сторон есть два коннектора под термодатчики и с каждой стороны впаян светодиод, отвечающий за индикацию красным цветом. С обеих сторон можно разместить SSD размером до 22110.

Функция Node

500x243  30 KB. Big one: 2500x1217  316 KB

У многих плат ROG появилась функция Node, о которой почти нигде ничего не написано. Видимо в ASUS и сами не знают, куда ее применить, а поэтому в розничной сети даже поддерживаемых устройств вы не найдете. Но не все так плохо.

Оказывается, скоро в продаже появится корпус с OLED дисплеем, на который выводится информация. Ради эксперимента я проверил, как это происходит, и предлагаю вам самим ознакомиться:

Пока информации немного и хотелось бы иметь возможность самому выбирать выводимую информацию, но я замечу, что Node стандарт молодой и пока только готовится к выходу в массы.

500x438  23 KB. Big one: 2500x2190  352 KB

Возможно, скоро его обучат понимать не только совместимые блоки питания и корпуса, но и больший спектр аксессуаров для компьютера.

Система охлаждения

500x545  81 KB. Big one: 2500x2727  2308 KB

Вот мы и подошли к самой интересной части обзора помимо системы питания. Как вы помните, существует две проблемы с материнками под процессоры Intel с TDP 165 Вт – это недостаточное питание и перегрев VRM.

500x545  84 KB. Big one: 2500x2727  2404 KB

В ASUS сделали следующее: во-первых, установили систему питания с громадным запасом, а во-вторых, снабдили плату массивным радиатором с двумя вентиляторами!

500x333  19 KB. Big one: 2500x1666  246 KB

Основной радиатор состоит из двух частей, соединенных между собой тепловой трубкой. Наличие ребер – неоспоримый плюс.

300x179  12 KB. Big one: 2500x1325  207 KB 300x179  12 KB. Big one: 2500x1493  224 KB

Основной метод контакта – это термопрокладки.

500x174  12 KB. Big one: 2500x868  158 KB

С обратной стороны платы стоит пластина.

500x286  16 KB. Big one: 2500x1428  195 KB

Пара вентиляторов утоплена в корпус радиатора и подключена к специальному разъему. В BIOS можно настроит алгоритм работы вентиляторов. По умолчанию они остановлены до температуры 80°C, дальше ближе к 120°C разгоняются до полной скорости.

Регулировка немного ступенчата и резковата, поэтому я сразу ее перенастроил на 3 пороговых температуры в 60, 85 и 100°C. В итоге шум нарастает плавно, но без этого использовать плату с 14-18 ядерными процессорами в пассивном режиме нельзя. Для 10-12 ядерников VRM не прогревается и до 80°C в пассиве.

500x458  23 KB. Big one: 2500x2291  511 KB

Радиатор PCH имеет оригинальную форму. Снаружи он кажется цельным элементом, но, когда его снимаешь и переворачиваешь, оказывается, что собран он из двух элементов. М.2 слоты на плате оснащены собственным радиатором.

Тестовый стенд

Тестовая конфигурация

500x377  49 KB. Big one: 2500x1883  651 KB
  • Материнская плата: ASUS ROG Rampage VI Extreme Omega (Intel X299, LGA 2066);
  • Процессор: Intel Core i9-9820X;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 4 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2080 Ti;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Стандартно материнская плата ASUS пытается включить автоматический разгон, заставляя процессор работать на повышенных частотах. Отключается все в BIOS несколькими настройками.

Увы, наш тестовый образец ЦП не блистал разгонным потенциалом и едва выдавал 4.4 ГГц. Столь низкая нагрузка на плату едва ли покажет всю ее силу. Поэтому пришлось довольствоваться малым, типичным разгоном и измерением нагрева VRM.

310x500  39 KB. Big one: 1197x1931  596 KB

В штатном режиме i9-9820X не смог нагреть VRM выше 80°C, что, естественно, стало для меня сюрпризом и весьма приятным. Но я пошел дальше, выкрутив частоту к 4.4 ГГц вместе с памятью 3.6 ГГц. В итоге показатели нагрева с включенными вентиляторами стали просто смешными, достигнув отметки 66°C.

Возможности BIOS

Перечень основных настроек разгона можно увидеть, кликнув по картинке ниже.

500x160  15 KB. Big one: 824x1483  159 KB

На процессор можно подавать три типа напряжения: автоматический, адаптивный, условное напряжение. Доступные настройки диапазонов напряжений:

Параметр \ МодельASUS ROG Rampage VI Extreme Omega
CPU Manual Voltage0.001 – 1.92 В с шагом 0.001 В (LN2 режим расширяет Vcore до 2.4 В)
CPU Offset Mode +/-0.001 – 0.999 В с шагом 0.001 В
CPU Adaptive Mode +/-0.001 – 0.999 В с шагом 0.001 В
CPU Manual Cache Voltage0.001 – 1.92 В с шагом 0.001 В (LN2 режим расширяет Vcore до 2.4 В)
CPU Cache Offset Mode +/-0.001 – 0.999 В с шагом 0.001 В
CPU Cache Adaptive Mode +/-0.001 – 0.999 В с шагом 0.001 В
Uncore Voltage Offset +/-0.001 – 0.999 В с шагом 0.001 В
Dram Voltage (CHA, CHB)1.0 – 2.1 В с шагом 0.001 В (LN2 режим расширяет Vcore до 2.4 В)
Dram Voltage (CHC, CHD)1.0 – 2.1 В с шагом 0.001 В (LN2 режим расширяет Vcore до 2.4 В)
CPU VCCIO Voltage0.9 – 1.8 В с шагом 0.005 В
System Agent Voltage0.7 – 1.8 В с шагом 0.005 В
PCH Core Voltage0.7 – 1.8 В с шагом 0.00625 В
PLL Reference Offset Voltage0.001 – 0.999 В с шагом 0.001 В
CPU AUX1 Voltage0.0 – 2.7 В с шагом 0.00625 В (LN2 режим расширяет Vcore до 3.1 В)
CPU AUX2 Voltage0.0 – 2.7 В с шагом 0.00625 В (LN2 режим расширяет Vcore до 3.1В)
CPU Input Reset Voltage0.8 – 3.04 В с шагом 0.01 В
VTT DDR (CHA, CHB)0.5 – 1.3 В с шагом 0.00625 В
VTT DDR (CHC, CHD)0.5 – 1.3 В с шагом 0.00625 В
VPP DDR (CHA, CHB)1.85 – 3.135 В с шагом 0.005 В
VPP DDR (CHC, CHD)1.85 – 3.135 В с шагом 0.005 В
Dram Eventual Voltage (CHA,CHB)1.0 – 2.1 В с шагом 0.01 В (LN2 режим расширяет Vcore до 2.4 В)
Dram Eventual Voltage (CHC,CHD)1.0 – 2.1 В с шагом 0.01 В (LN2 режим расширяет Vcore до 2.4 В)

500x115  10 KB

В BIOS уже записано два профиля разгона со всеми настройками.

500x101  12 KB. Big one: 759x154  21 KB

Есть возможность задавать любые настройки на каждое ядро процессора. Можно выбрать тип настройки – персональный или в зависимости от нагрузки.

500x276  20 KB. Big one: 787x435  36 KB

Вот так выглядит расширенная настройка процессора.

500x284  26 KB

В разделе оперативной памяти можно выставить тайминги DDR4.

500x362  30 KB. Big one: 821x594  55 KB

Дополнительные настройки питания спрятаны в меню External Digi+.

  • CPU Input Boot Voltage;
  • CPU System Agent Boot Voltage;
  • CPU VCCIO Boot Voltage.

500x290  26 KB. Big one: 782x453  46 KB

Настройки энергопотребления процессора расположены в меню CPU Power Management.

367x500  31 KB. Big one: 822x1119  116 KB

Второстепенные напряжение запрятали в дополнительное меню.

Система мониторинга

500x111  9 KB. Big one: 822x1538  108 KB

В разделе мониторинга присутствуют температуры всех основных элементов материнской платы и напряжения. К счастью, есть здесь и датчик температуры VRM, который корректно отображается в сторонних программах мониторинга.

500x196  33 KB

На плату установлено девять коннекторов 4pin для вентиляторов, включая три повышенной мощности для помп СВО. И все имеют настройки в BIOS.

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.

500x282  43 KB

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning.

500x225  19 KB

Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. К тому же в комплекте идет плата-хаб для еще пачки вентиляторов, которые также присутствуют в настройках BIOS.

Заключение

Модель ROG Rampage VI Extreme Omega – это работа над чередой ошибок, которыми на старте отметились почти все производители материнских плат для платформы Intel LGA 2066. Новинка ASUS избавлена от двух ключевых проблем, но, к сожалению, приобрела третью – это ценник.

Мне страшно представить, во сколько оценен труд инженеров, да и желания такого нет. Почему я так поступаю? Дело в том, что это понятно без объяснений: чтобы реализовать все возможности системной платы E-ATX, необходим не скромный i9-9820X, а фреон и отборный i9-9980XE.

Плюсы ASUS ROG Rampage VI Extreme Omega:

  • OLED POST индикация;
  • Продвинутая система питания;
  • Подключение трех SSD напрямую к процессорным линиям PCIe;
  • Поддерживается до четырех М.2 устройств (4 х PCIe или 1 x SATA и 3 х PCIe);
  • Развитая система мониторинга и подготовка для СВО;
  • Оснащение всех слотов М.2 радиаторами;
  • Сеть 10 Гбит/с + AC Wi-Fi;
  • U.2 разъем;
  • Система охлаждения VRM оснащена двумя настраиваемыми вентиляторами;
  • 300 Вт нагрузку система питания щелкает словно семечки;
  • Отвертка, без которой комплект поставки можно посчитать очень бедным.

Минусы материнской платы:

  • «Из коробки» материнская плата пытается разгонять любой процессор вопреки рекомендациям Intel
  • Запутанный интерфейс BIOS;
  • Высокая стоимость.

Может не устроить:

  • Всего три порта USB 3.1;
  • EATX формат.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Rampage VI Extreme Omega.

За кадром

500x334  50 KB. Big one: 2500x1668  630 KB

500x409  44 KB. Big one: 2500x2043  751 KB

500x438  47 KB. Big one: 2500x2191  875 KB

500x334  47 KB. Big one: 2500x1668  882 KB

500x334  73 KB. Big one: 2500x1668  1594 KB

500x342  73 KB. Big one: 2500x1711  1755 KB

500x343  41 KB. Big one: 2500x1717  559 KB

500x277  33 KB. Big one: 2500x1386  437 KB

500x334  54 KB. Big one: 2500x1668  773 KB

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news - это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование ASUS ROG Rampage VI Extreme Omega, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 4.2 из 5
голосов: 14

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
