Обзор и тестирование корпуса AeroCool Quartz Revo Tempered Glass Edition

Оглавление

Вступление

Сейчас все больше стало появляться устройств с RGB подсветкой. Сложно сказать, откуда пошла эта мода, но первыми были материнские платы и видеокарты для геймеров, где начали использовать подсветку для улучшения внешнего вида. Сейчас она встречается повсеместно, и даже компьютерных корпусов с таким решением стало появляться все больше.

реклама

Здесь стоит отметить, картина немного отличается потому, что моддинг появился очень давно, и энтузиасты еще десять лет назад украшали свои корпуса различными элементами, включая светодиоды и разнообразные элементы подсветки. Однако бум на RGB ленты породил новый виток моды на всяческое украшение корпусов. Может показаться, что использование подобных изделий характерно только для дома, но это не совсем верно. Оказывается, можно заклеить прозрачное окошко корпуса с подсветкой вырезанным логотипом компании и реклама готова.

Сегодня доступно большое количество различных элементов кастомайзинга как внутреннего, так и внешнего облика корпуса. Это могут быть различные системы жидкостного охлаждения, провода, RGB ленты подсветки, а также различные элементы декора. Я переболел этим лет 15 назад, когда у меня был полностью прозрачный акриловый корпус. Однако сейчас мне нравится то, как разные производители уделяют огромное внимание не только тому, как устройство работает и его функциональности, но и тому как оно выглядит. Причем первым иногда приходится жертвовать в пользу второго.

В компьютерных корпусах последнего поколения появилась еще одна мода – закаленное стекло. У этого решения есть как плюсы, так и минусы. Закаленное стекло относительно прочное, но все-таки хрупкое. Оно устойчиво к царапинам, но я не думаю, что кто-то будет специально царапать свой корпус. При этом оно тяжелее акрилового аналога в несколько раз. Спорное решение, но почему бы и нет, если технологии позволяют.

Сегодня мы рассмотрим еще одну модель Midi Tower с отличным дизайном и потрясающим внешним видом, а самое главное – с закаленным стеклом. Это корпус AeroCool Quartz Revo Tempered Glass Edition.

450x213  18 KB. Big one: 1461x692  90 KB

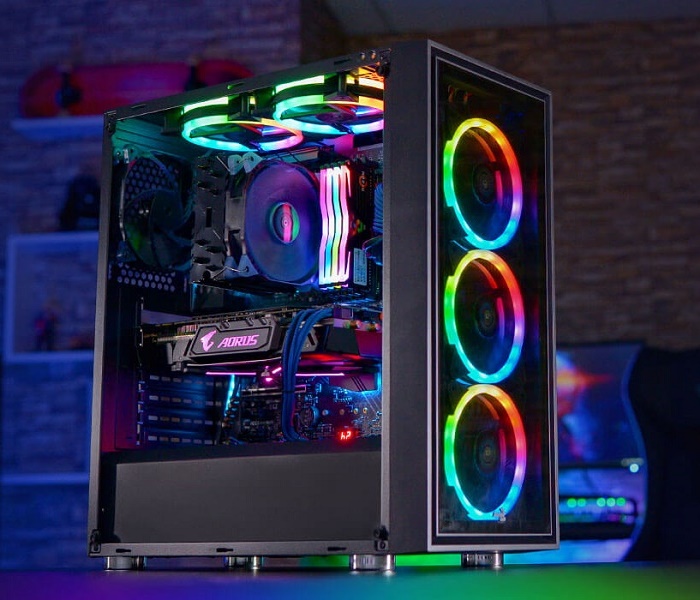

«Создай систему друзьям на зависть» – звучит круто. Выглядит очень хорошо, осталось проверить, насколько корпус удобен в использовании и как хорошо справляется с охлаждением компонентов… Итак, перед вами обзор Quartz Revo Tempered Glass Edition.

Упаковка и комплектация

Коробка относительно небольшая для полноразмерного корпуса. Изготовлена из обычного картона. Ее габариты составляют 515 х 275 х 495 мм, а вес - 7,177 кг (измерено самостоятельно). Прорезей для переноски по бокам нет. В данном случае это крайне неудобно, да еще и опасно поскольку внутри хрупкое стекло.

450x381  24 KB. Big one: 1000x846  94 KB

На боковых стенках упаковки находится информация о корпусе и фрагмент его изображения, которого явно недостаточно, чтобы отразить реальный вид устройства. Это просто схематичный силуэт. Сверху и снизу коробка заклеена прозрачным скотчем. Сверху информации немного, а снизу она отсутствует вообще. Поэтому будем изучать боковые стенки, и начнем с основной.

450x425  33 KB. Big one: 1000x945  138 KB

На ней можно увидеть фрагмент корпуса при просмотре его под углом. Видно в основном переднюю панель и часть боковой стенки. Хорошо заметно, что та самая боковая стенка крепится большими винтами прямо через отверстия в самой плоскости. Так бывает, когда стенка из стекла или акрила. Передняя панель как будто глухая, а на самом деле там стекло, за которым видны вентиляторы. В целом эта картинка дает слабое представление о самом корпусе. Также здесь присутствует текст, где указано, что корпус относится к формату Midi Tower. Внизу мы видим вставку с указанием модели и небольшую наклейку, которая сообщает нам об RGB Addressable. Пока не понятно, что это, но будем разбираться. Также в этой вставке указано, что это версия Tempered Glass Edition. Посмотрим теперь на заднюю сторону.

450x425  32 KB. Big one: 1000x945  135 KB

Отличий нет никаких кроме наклейки, которую прекрасно заменяет вставка с таким же содержимым. Давайте посмотрим на коробку со всех сторон.

190x103  8 KB. Big one: 1000x548  76 KB

190x180  14 KB. Big one: 1000x945  138 KB 103x180  10 KB. Big one: 576x1000  140 KB 190x180  14 KB. Big one: 1000x945  135 KB 103x180  10 KB. Big one: 576x1000  120 KB

190x103  6 KB. Big one: 1000x548  67 KB

На одной боковой стороне мы видим небольшую спецификацию, а на другой на нескольких языках сообщается следующая информация:

  • 14 режимов работы LED подсветки: 7 циклических RGB режимов и 7 с заливкой одним цветом;
  • На передней панели установлены три вентилятора с адресуемой подсветкой в форме двойного кольца;
  • Управляйте 16,8 млн. цветов через материнскую плату с 5-вольтовым разъемом и поддержкой функции Addressable RGB;
  • Передняя и боковые панели из закаленного стекла, позволяющие продемонстрировать внутренности системного блока;
  • Поддерживается установка систем водяного охлаждения: 360-мм радиатора на передней панели и 240-мм радиатора на верхней;
  • Съемная рама для жестких дисков, на место которой можно установить 60-мм радиатор.

реклама



Основные моменты нам разъяснили, но вопросы остались. Какой высоты можно установить процессорный кулер и какой длины видеокарту? По секрету скажу, что Noctua NH-D14 залезает впритык. Открыв коробку, я обнаружил, что корпус расположен передней панелью вверх. Вместо пенопласта используется каркас из вспененного полиэтилена, что гораздо лучше препятствует образованию статического заряда при извлечении.

450x249  21 KB. Big one: 1000x554  82 KB

Пакет же напротив освобождается от заряда на пользователе. Нет никаких аксессуаров или инструкций снаружи. Похоже, что все скрывается внутри.

434x450  20 KB. Big one: 965x1000  72 KB

Снимаю остатки упаковки и продолжаю изучение корпуса.

реклама

Дизайн и особенности

В моем понимании данный корпус соответствует стандартным габаритам для полноразмерного решения - 205 х 455 х 410 мм. Вес слегка великоват – 6,569 кг. Эти старые классические InWin из 90-х и 00-х годов весили около 5-6 кг.

420x450  15 KB. Big one: 933x1000  50 KB

Раньше не использовали стекло, а теперь это обычное дело, поэтому вопреки здравому смыслу вес растет, а не уменьшается. Одна боковая панель стеклянная, а другая стальная.

420x450  21 KB. Big one: 933x1000  77 KB

реклама

Сверху виднеется сетка для охлаждения. Передняя панель состоит из пластиковой рамки и стекла посередине. В спецификации устройства написано, что толщина стали «> 0,5 мм». Хитрый ход, поскольку больше чем 0,5 может быть 0,51 или даже 0,8. Металл тонкий, но ничего не гнется, мнется или люфтит. В целом изготовление аккуратное. Все ровно подогнано, нет ни щелей не заусенцев и прочих производственных дефектов/недоработок. Благодаря хорошему исполнению корпус смотрится дорого. Пластик не сильно бросается в глаза, а сеточки и стекло создают приятный антураж. Стеклянная боковая панель держится на четырех винтах.

450x330  10 KB. Big one: 1000x733  32 KB

Она обклеена пленкой с двух сторон и кажется тонированной. Так и есть, но у меня не было прибора, чтобы проверить насколько сильно.

450x388  14 KB. Big one: 1000x862  49 KB

На винтах, которые держат панель, есть специальные резиновые шайбы с небольшими втулками, которые проникают в отверстие стекла, чтобы избежать касания металла об стекло.

реклама

450x313  22 KB. Big one: 1000x695  85 KB

Значит и на корпусе должно быть что-то, что изолирует контакт стекла с рамой. Там тоже присутствуют специальные резиновые шайбы.

420x450  19 KB. Big one: 933x1000  75 KB

Все отлично держится и нормально фиксируется. При эксплуатации никакого дребезга от вибрации нет и все это благодаря резиновым шайбам. Еще мы можем видеть, что все элементы рамы корпуса соединяются друг с другом при помощи клепок. Задняя панель корпуса металлическая.

425x450  10 KB. Big one: 944x1000  47 KB

реклама

Иногда производители делают заднюю крышку выпуклой для того, чтобы сзади можно было свободно и легко разложить провода. Однако здесь это не так.

450x324  12 KB. Big one: 1000x719  43 KB

Задняя панель ровная, но производитель предусмотрел углубление сзади, чтобы можно было как-то развести все, но мне сразу показалось это недостаточно. Посмотрим на корпус со всех сторон.

196x100  6 KB. Big one: 1000x510  73 KB

реклама

196x215  16 KB. Big one: 914x1000  99 KB 102x215  7 KB. Big one: 478x1000  44 KB 196x215  17 KB. Big one: 914x1000  106 KB 102x215  10 KB. Big one: 478x1000  57 KB

196x100  7 KB. Big one: 1000x510  55 KB

Компания AeroCool выпускает недорогие модели корпусов, поэтому придираться к ним сложно, особенно когда все делают +/- одно и то же, только здесь дешевле. Некоторые решения и находки выглядят интересно и хорошо реализованы, а где-то есть недочеты. Внутри корпуса мы находим пакет с инструкцией и аксессуарами.

450x266  25 KB. Big one: 1000x592  89 KB

реклама

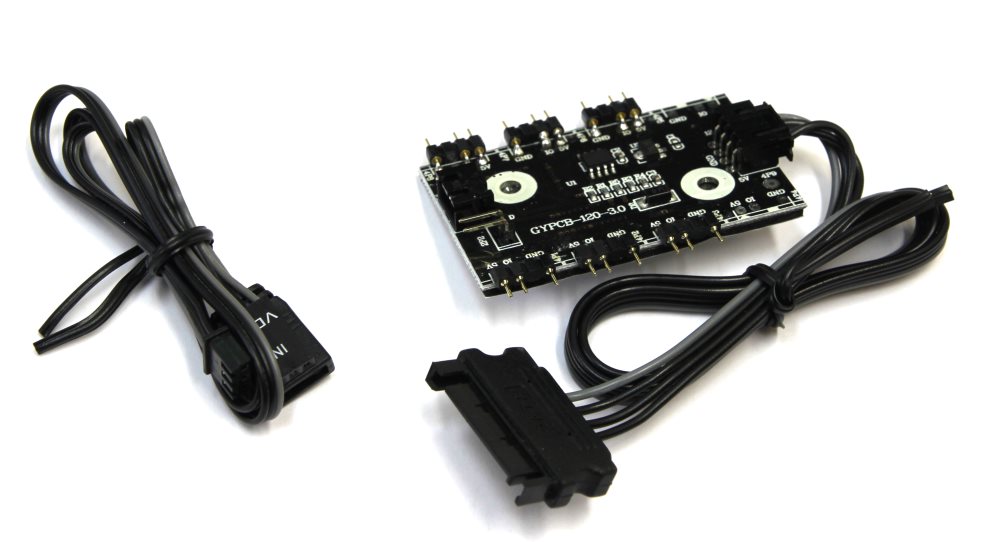

Отдельно инструкцию можно изучить на сайте производителя или здесь. В комплект поставки входит набор винтов, втулки для крепления материнской платы к корпусу, адаптер для втулок под отвертку, несколько стяжек, наклейка с липучкой, устройство RGB Fan Hub и провод для него. С винтами/болтами все ясно, а что такое этот RGB Fan Hub и с чем его едят?

450x244  17 KB. Big one: 1000x542  56 KB

Начнем с того, что наклейка с липучкой нужны для размещения этого устройства где-то в недрах корпуса и желательно не на видном месте. Само устройство является контроллером для управления RGB подсветкой. К нему могут подключаться как штатное оборудование, так и стороннее, например, RGB LED ленты. Данный контроллер осуществляет не только собственное управление, но также может подключаться к материнским платам с различными технологиями поддержки RGB LED.

Для того, чтобы контроллер задавал режим работы самостоятельно нужно подключить его к кнопке RESET на корпусе. При нажатии будет переключаться режим работы.

Как уже упоминалось выше, контроллер можно подключить к материнской плате, к разъему, который отвечает за реализацию технологии RGB LED.

Например, это может быть ASUS AURA Sync. В таком случае управление осуществляется средствами материнской платы, и, на мой взгляд, это удобнее хотя бы потому, что она может управлять периферией, включая видеокарту и оперативную память. Штатным контроллером это не настроить.

На самом деле производителю можно сказать лишь спасибо, что существует выбор как использовать подсветку. Кто-то выберет штатный контроллер, но я бы предпочел средства материнской платы хотя бы потому, что кнопка RESET иногда бывает нужна.

Вернемся к изучению корпуса и продолжим его осмотр с нижней части. Здесь интерес представляют ножки и сетка, которая закрывает вентиляционные отверстия блока питания. Она выполняет функцию пылесборника.

450x315  28 KB. Big one: 1000x699  126 KB

Вставляется она в специальные пазы, а поскольку она гибкая, то вынимается очень просто.

450x311  42 KB. Big one: 1000x691  207 KB

Ее можно мыть или пылесосить, причем в последнем случае даже не снимая.

450x359  25 KB. Big one: 1000x798  94 KB

Ножки могут показаться металлическими, но на самом деле они пластиковые, только покрыты чем-то напоминающим хром.

450x308  15 KB. Big one: 1000x685  68 KB

Крепление ножек осуществляется заклепками непосредственно к корпусу. В месте контакта с поверхностью предусмотрены резиновые кольца, благодаря которым корпус стоит как прибитый даже пустой. Посмотрим теперь на заднюю часть.

450x290  17 KB. Big one: 1000x644  68 KB

Здесь мы видим отверстие для задней панели блока питания, монтажные отверстия для него. Он устанавливается изнутри, а крепится снаружи четырьмя винтами, которые есть как здесь в комплекте, также они бывают вместе с блоком питания. Еще мы можем видеть отверстие для задней панели материнской платы, а рядом вентилятор, который работает на выдув. Обратите внимание на то, что его положение можно регулировать по вертикали. Ну и конечно же тут есть прорези с заглушками для задних панелей карт расширения. Реализованы они по простой схеме.

450x227  22 KB. Big one: 1000x504  74 KB

Заглушки являются частью корпуса, они просто вырезаны и должны быть выломаны при установке карт в слоты. На более дорогих корпусах заглушки обычно отдельные со своим крепежом. Здесь же дополнительным крепежом является металлическая пластина, которая не очень удобна в использовании. Переместимся вверх корпуса.

450x234  14 KB. Big one: 1000x521  84 KB

Большую часть пространства сверху занимает сетка, которая по традиции компании AeroCool сделана гнущейся и с мягкой магнитной рамкой.

450x289  24 KB. Big one: 1000x643  134 KB

Снизу можно разместить как вентиляторы вплоть до 2 х 140 мм, так и радиатор СЖО. Еще сверху находятся разъемы и кнопки.

450x178  9 KB. Big one: 1000x395  35 KB

Среди них два USB 2.0, один USB 3.0, кнопки Power, Reset и два индикатора: питания и активности накопителя. Есть еще два разъема: один для подключения наушников, а другой для микрофона. Это стандартный набор, но можно было идти до конца и добавить еще один USB 3.0 потому, что разъем на конце полноценный.

450x408  13 KB. Big one: 1000x906  44 KB

На самом деле разъемы сверху не относятся ни к корпусу, ни к его передней панели, это отдельный модуль, который крепится к раме.

450x154  15 KB. Big one: 1000x342  50 KB

Похожая конструкция была в корпусе Fractal Design Define S2 Vision RGB. Передняя панель здесь похожа.

450x314  15 KB. Big one: 1000x698  49 KB

Рамка ее изготовлена из пластика, а плоскость по середине - закаленное стекло. Разумеется, оно просто приклеено. По периметру стекла есть небольшое углубление. В нем можно заметить вентиляционные отверстия. Они не очень большие, но все же достаточно крупные, чтобы пропускать пыль. Если же она застрянет там и нарастет по периметру, то это будет просто некрасиво.

450x314  14 KB. Big one: 1000x698  45 KB

В этом плане мне больше импонирует конструкция, используемая в корпусе Fractal Design Define S2 Vision RGB. Там отверстия крупнее, расположены они прямо по бокам и к тому же есть сеточка. Здесь, на мой взгляд, более упрощенный вариант. За передней панелью сразу находятся три вентилятора с подсветкой.

450x205  24 KB. Big one: 1000x456  82 KB

Вентиляторы не совсем обычные. Они отличаются особой формой крыльчатки и двумя кольцами подсветки: спереди и сзади. от каждого из них отходят два провода. Один оканчивается двумя коннекторами питания: MOLEX от блока питания или 3-pin от материнской платы. Эти MOLEX разъемы двойные, сразу папа/мама. Поэтому они могут легко стыковаться друг с другом. Про управление скоростью вращение можно сразу же забыть. Понятно, что можно запитать их от 7 В или 5 В, но это уже колхоз.

450x257  30 KB. Big one: 1000x572  108 KB

Судя по характеристикам вентиляторов (12 В, 0,15 А) они должны быть достаточно тихие, на практике это подтверждается. Однако при этом надо понимать, что много воздуха они не прокачают, да это в принципе и невозможно благодаря передней панели. Зато это открывает большие возможности энтузиастам по доводке всей системы вентиляции до ума.

450x375  30 KB. Big one: 1000x833  102 KB

Внутри корпуса пространства очень много, но поддерживаются материнские платы максимум формата ATX. Если у вас плата E-ATX или XL-ATX, то вам нужен другой корпус. хотя по габаритам E-ATX влезла бы.

450x365  34 KB. Big one: 1000x810  110 KB

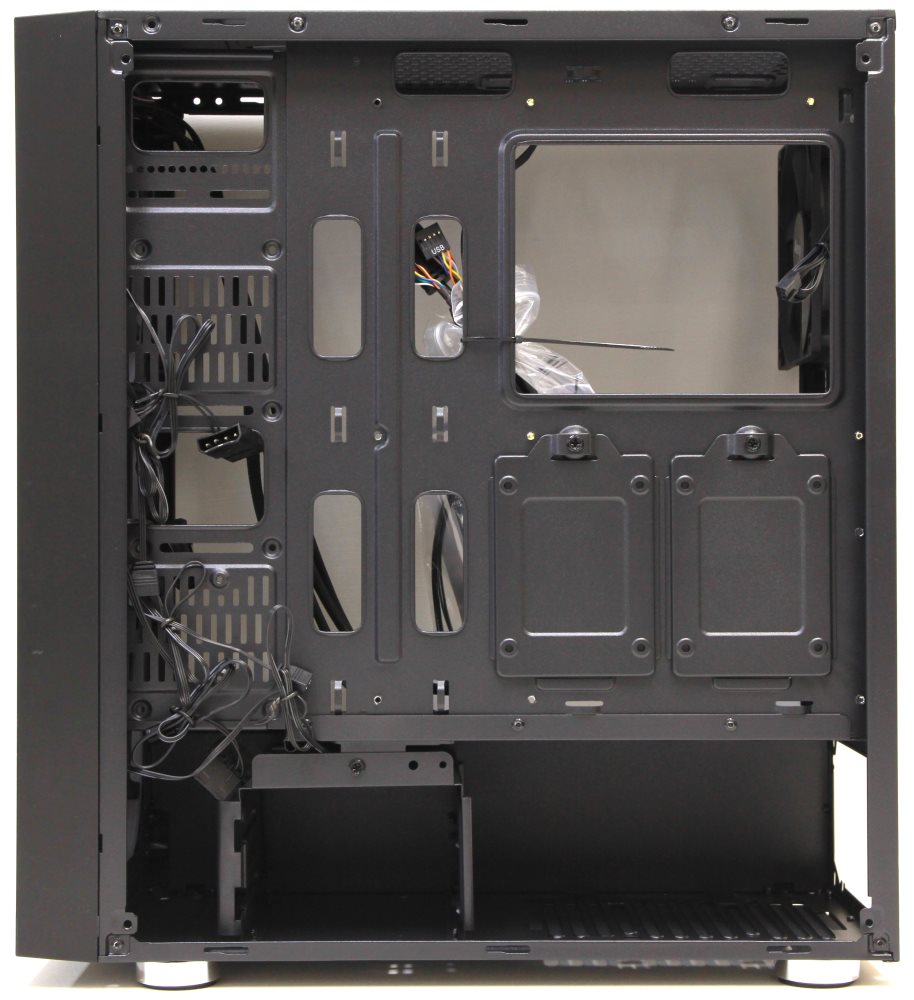

Мы еще плохо изучили пространство корпуса за другой боковиной, но сделаем это при сборке системы, чтобы несколько раз не смотреть одно и то же.

Тестовый стенд

Тестирование корпуса AeroCool Quartz Revo Tempered Glass Edition проводилось со следующими компонентами:

  • Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Maximus XI Formula, версия BIOS 0803;
  • Память: 2 x 8 Гб A-Data XPG Spectrix D80 DDR4-4133;
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • HDD 2.5”;
  • HDD 3.5”;
  • Блок питания: AeroCool Hero 775 Вт.

Сборка системы

У меня были сомнения касательно процессорного кулера Noctua NH-D14, но я почему-то не сильно волновался и сразу верил, что все закроется. Возможно, это обусловлено тем, что я уже тестирую не первый корпус AeroCool и этот мне показался самым широким. Тем не менее боковая стеклянная крышка закрылась впритык и касалась кончиков тепловых трубок. Поскольку материнская плата с кожухом над разъемами задней панели, то пришлось снять задний вентилятор для установки платы.

Корпус вроде бы просторный, но сборка осуществляется не очень удобно. Например, когда материнская плата с кулером уже установлена в корпус, то подключить кабель к 8-ми контактному разъему дополнительного питания ATX весьма затруднительно.

450x349  37 KB. Big one: 1000x776  126 KB

Раз уж я снял вентилятор сзади, то можно изучить его характеристики. Он без подсветки, а модель точно такая же как на корпусе AeroCool Rift Black.

450x330  22 KB. Big one: 1000x734  72 KB

Его характеристики 12 В, 0,16 А и он также должен быть не сильно шумным. Странно, что в компании AeroCool решили сэкономить и поставить сзади вентилятор без подсветки. Его установка может регулироваться по вертикали.

Сборку системы начинаем с установки блока питания. Вставляется он просто, а вот с проводами начинается проблема.

450x381  39 KB. Big one: 1000x847  146 KB

Суть ее заключается в том, что убирать их некуда. Точнее место есть, но оно занято корзиной для жестких дисков 3,5”.

450x279  18 KB. Big one: 1000x620  69 KB

Эту корзину можно сдвинуть вперед, а также можно ее снять вообще. Тогда придется отказаться от жестких дисков или использовать 2,5”. Сзади предусмотрены две монтажные пластины для таких устройств.

450x308  20 KB. Big one: 1000x685  78 KB

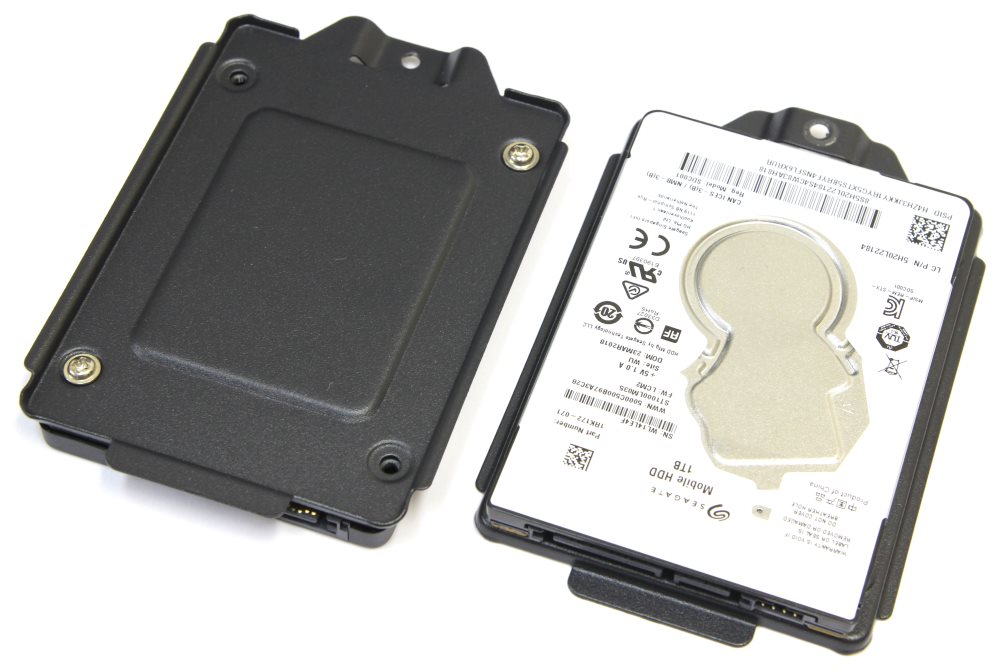

Жесткие диски или SSD накопители крепятся к ним при помощи четырех винтов с обратной стороны.

450x302  21 KB. Big one: 1000x672  80 KB

Далее они вставляются в специальные пазы и фиксируются винтами.

450x304  23 KB. Big one: 1000x676  94 KB

Что касается классических дисков, то здесь также предусмотрен механизм крепления. С одной стороны накручиваются специальные винты-втулки, которые вставляются в направляющие, а с другой стороны корзины диск фиксируется винтами через отверстия в корзине.

450x299  28 KB. Big one: 1000x664  106 KB

Еще два диска 2,5” можно установить внутри, закрепив их к отверстиям в стенке.

450x249  23 KB. Big one: 1163x644  133 KB

После того как все смонтировано, внутри корпуса остается очень много места.

401x450  30 KB. Big one: 891x1000  98 KB

Максимальная высота процессорного кулера может быть 152 мм, а длина видеокарты может достигать 366 мм. Все собираем, включаем и любуемся.

450x198  13 KB. Big one: 1347x593  75 KB

Контроллер RGB Fan я подключил к материнской плате с поддержкой ASUS AURA Sync.

Результаты тестов

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать процессор и видеокарту по отдельности. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было проверено несколько вариантов использования штатных вентиляторов AeroCool Quartz Revo и проведено сравнение корпуса с открытым стендом.

  • Открытый стенд (ОС);
  • Три вентилятора спереди + один сзади 12 В (3+1(12В));
  • Три вентилятора спереди + один сзади 7 В (3+1(7В));
  • Три вентилятора спереди 12 В+ один сзади выключен (3+1(OFF));
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Температура, °C

Температура CPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура HDD
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Пожалуй, это один из лучших современных корпусов компании AeroCool. Отличный внешний вид, большое количество вентиляторов, подсветка, закаленное стекло. Единственное – реализация, на мой взгляд, могла бы быть лучше.

Я получил этот корпус на тестирование сразу после Fractal Design Define S2 Vision RGB и первое, что подумал: это шутка или какой-то розыгрыш. Только что тестировалось то же самое, и тут «опять 25». Оказалось, что все совсем не так. Общее – это внешний вид, но реализация отличается. AeroCool Quartz Revo заметно компактнее, и здесь кроются его основные недостатки – странная реализация внутреннего пространства. На самом деле корпус немаленький и достаточно просторный внутри, но аккуратно разместить все провода сзади можно с большим трудом, если блок питания не полностью модульный, как в моем случае.

На мой взгляд, ошибка здесь в том, что производитель разместил корзину для жестких дисков 3.5“ внизу (внутри кожуха), практически вплотную с БП. Получилось так, что кабели от блока питания убрать просто некуда. Ситуация усугубляется проводами вентиляторов и подсветки. А еще добавился контроллер для RGB LED. Все это по-человечески сзади развести у меня не получилось, даже несмотря на то, что корзина может смещаться вперед. Самый простой – снять корзину, благо она откручивается, и проблема частично решается, но куда девать диски? А если у меня их три? При этом спереди места свободного остается очень много. Получается, что с эргономикой можно было как-то поколдовать. Если же дисков 3,5” у вас нет, то все здорово.

Еще один интересный момент – охлаждение. Реализовано оно тоже странно. Если вы уже смотрели обзор Fractal Design Define S2 Vision RGB, то помните, что передняя панель там была реализована похожим образом. Это пластиковый каркас, спереди стекло, сверху и снизу два выреза. Один для панели разъемов сверху, а снизу для забора воздуха и удобства демонтажа. Но самое главное – отверстия забора воздуха по бокам, причем даже с сеточкой от пыли. Что мы видим здесь? Небольшие отверстия в углублении по периметру стекла и снизу небольшая прорезь, все без фильтров.

Возможно, корпус получился не совсем идеальный, но зато действительно красивый и интересный. А еще производитель обещал порадовать нас ценой, которая будет существенно ниже, чем у конкурентов, поэтому можно смело его брать и экспериментировать, настраивая устройство под собственный вкус.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тестирование корпус AeroCool Quartz Revo Tempered Glass Edition.

Ждем ваших комментариев в специально созданной ветке конференции.
