Вступление

Компания Deepcool изначально отметилась на страницах Overclockers.ru своими системами охлаждения, а в 2014 году мы рассмотрели дебютный корпус этого производителя. В прошлом году на выставке Computex 2018 она продемонстрировала несколько новинок, одна из них и стала героем обзора.

200x160  17 KB

На тест в лабораторию попало очередное творение компании из Поднебесной – корпус Matrexx 55, который относится к бюджетному сегменту и выполнен в форм-факторе Midi-Tower. Он был представлен летом 2018 года и от прочих бюджетных решений отличается панелями из закаленного стекла и системой RGB-подсветки.

450x450  32 KB. Big one: 1920x494  137 KB

Спустя три месяца производитель расширил модельный ряд, предложив пользователям еще две версии – Matrexx 55 ADD-RGB и Matrexx 55 ADD-RGB 3F. По сравнению с первой они получили ряд возможностей, что прямо сказалось на стоимости новинок. Для наглядности сведем различия в таблицу:

Корпус Полоса подсветки Синхронизация ADD RGB Предустановленные вентиляторы 3 CF 120 Кожух блока питания Цена Начало продаж
MATREXX 55 RGB Нет Нет Нет $39.99 Октябрь
MATREXX 55 ADD-RGB ADD-RGB Да Нет Да $49.99 Ноябрь
MATREXX 55 ADD-RGB 3F ADD-RGB Да Да Да $74.99 Ноябрь

Ясно, что каждая из них интересна по-своему, ну а мы постараемся выяснить, заслуживает ли обычная версия внимания.





Обзор Deepcool Matrexx 55

450x425  37 KB. Big one: 1920x425  143 KB

Упаковка и комплектация

Новинка Deepcool поставляется в коробке из гофрированного картона. Масса на упаковке не указана, но на сайте приводится цифра 8 кг. Без коробки вес нетто составляет 6.97 кг.

Присутствуют вырезы на коробке, облегчающие транспортировку, а габариты «средней башни» позволяют довезти корпус даже на общественном транспорте.

380x450  47 KB. Big one: 1266x1500  206 KB

Коробка цвета «натурального гофрированного картона», оформлена просто. Изображение модели на боковой стенке достаточно схематичное. Несмотря на то, что основные спецификации приведены, можно заметить, что производитель больше заботился о надежной защите корпуса при транспортировке, нежели о дизайне.

Как обычно для решений такого класса, корпус облачен в полиэтиленовый мешок и зажат между двумя пенопластовыми фиксаторами.

386x450  35 KB. Big one: 1288x1500  136 KB

Комплект поставки оказался прикрученным к шасси проводами, и в нем нашлись три пакетика, в которых скрыты лишь винтики и стойки для крепления материнской платы.





Ни пластиковых стяжек, ни системного динамика, ни головки для ввинчивания стоек не поставляется. Это также указывает на бюджетность устройства.

450x255  32 KB. Big one: 1500x851  135 KB

Руководство пользователя представляет собой маленькую гармошку, сложенную из шести информационных страниц. Лаконичные инструкции приведены только на английском языке.

Продемонстрируем скан одного из листов:

450x310  35 KB. Big one: 1010x695  73 KB

А для любознательных читателей приложим прямую ссылку на руководство пользователя в формате PDF в разделе загрузок на официальном сайте Deepcool. Оно полностью идентично комплектному.

Внешний вид и дизайн

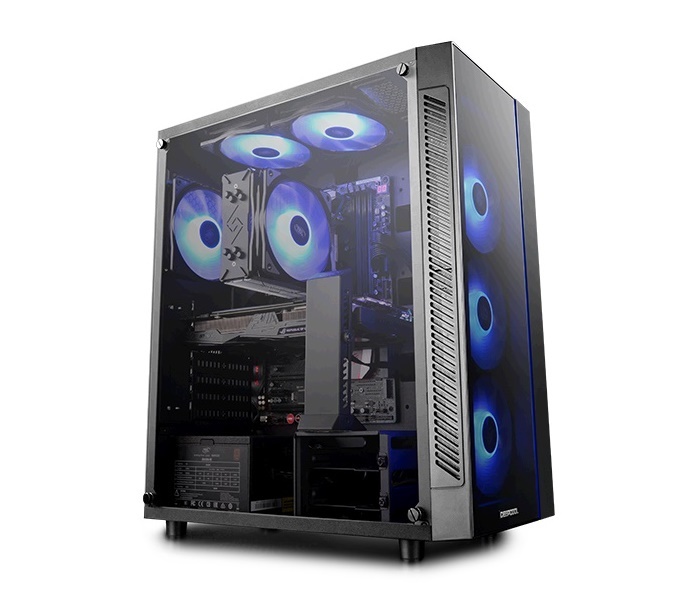

Начнем раздел стандартно – с фотографии Deepcool Matrexx 55 для прессы.

450x450  68 KB. Big one: 800x480  72 KB

Это первый корпус, попавший ко мне на тестирование, в котором из тонированного закаленного стекла выполнена не только боковая, но и фронтальная панель.





В остальном перед нами типичная «средняя башня» со вполне средними габаритами: 440 x 210 x 480 (Ш x В x Г). Напомним, ее масса – 6.97 кг. Но визуально ничего не выдает бюджетной принадлежности корпуса.

202x450  21 KB. Big one: 674x1500  67 KB

На торцах передней панели предусмотрены вентиляционные отверстия, а сама она сплошная. На границе закаленного стекла и пластиковой части находится светодиодная полоса, которая совместима с системами Aura и позволяет синхронизировать ее режим с остальными компонентами, снабженными RGB-подсветкой.

Большую часть верхней грани занимают вентиляционные отверстия, закрытые магнитным сетчатым фильтром.

450x236  39 KB. Big one: 1500x787  284 KB

Фильтр легко снимается. И за ним мы обнаруживаем два посадочных места под 120 мм вентиляторы или 120/240/140/280 мм радиатор системы жидкостного охлаждения.

450x230  46 KB. Big one: 1455x744  279 KB

Теперь рассмотрим блок управления:

450x102  26 KB. Big one: 1500x339  168 KB

Слева направо: разъем USB формата 3.0, два разъема USB 2.0, гнезда микрофона и наушников, кнопка экстренной перезагрузки, кнопка управления светодиодной подсветкой и кнопка питания. Кнопка питания совмещена с индикатором питания, она крупная и удобная; кнопку перезагрузки тоже удастся нажать без использования подручных средств.





Стоит посетовать на всего три разъема USB. Наличие четырех разъемов, несомненно, предпочтительнее и уже давно не кажется чем-то сверхъестественным.

Боковая стенка Deepcool Matrexx 55 выполнена из закаленного тонированного стекла толщиной 4 мм:

421x450  40 KB. Big one: 1404x1500  185 KB

Задняя панель стандартна. Напротив выреза под I/O-панель материнской платы находится посадочное место для 120-миллиметрового вентилятора.

219x450  39 KB. Big one: 729x1500  243 KB

Под ними присутствуют традиционные семь заглушек слотов расширения. Верхняя – съемная, остальные шесть необходимо выломать перед установкой устройств. Это первое, что выдает бюджетную природу корпуса.

Используется компоновка с нижним расположением блока питания. Далее можно отметить простенький съемный пылевой фильтр, который размещен на нижней панели и закрывает вентиляционное отверстие для БП.

450x236  39 KB. Big one: 1500x787  288 KB

Ножки достаточно высокие. На практике они обеспечат достаточный приток воздуха для блока питания, и системный блок будет устойчивым.

Теперь представим наш традиционный разворот:

450x450  40 KB. Big one: 1500x1500  220 KB

… и переходим к изучению внутреннего устройства Deepcool Matrexx 55.

Внутреннее строение

Рассматриваемая версия Matrexx 55 лишена ставшего уже привычным двухсекционного дизайна. В остальном все типично.

Блок питания устанавливается сзади снизу, перед ним находится корзина с салазками для двух дисков 3.5", которые позволяют также установить диски 2.5".

403x450  55 KB. Big one: 1342x1500  278 KB

Сверху находится место для установки материнской платы. Поддерживаются следующие форм-факторы: E-ATX, ATX, Micro ATX и Mini-ITX.

Как уже упоминалось, заглушки слотов расширения не оборудованы системой безвинтового крепления. В комплекте для них нет винтов с накатанной головкой, да и сами заглушки, кроме самой верхней, необходимо выломать перед установкой устройств.

420x450  56 KB. Big one: 1399x1500  415 KB

Сзади хорошо видно десять отверстий системы управления кабелями и крупное отверстие в поддоне для доступа к упорной крестовине (backplate), которое позволяет установить кулер без демонтажа материнской платы.

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе Deepcool Matrexx 55 собиралась следующая система:

  • Материнская плата: ASUS P5PL2-E;
  • Центральный процессор: Intel Core 2 Quad Q6600, 1.275 В;
  • Охлаждение CPU: Aerocool Verkho 5;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;
  • Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
  • Дисковая подсистема:
    • HDD WD Caviar Green 1 Тбайт;
    • Seagate 250 Гбайт;
    • SDD Kingston 120 Гбайт;
  • Блок питания: SilverStone ET750-G 750 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Системная плата в Deepcool Matrexx 55 устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Производитель установил их заранее по спецификации ATX. К сожалению, без отвертки тут не обойтись, болты с накатанной головкой не прилагаются.

Материнская плата была инсталлирована с уже закрепленной системой охлаждения ЦП. Согласно спецификациям поддерживаются системы охлаждения высотой до 168 мм.

Несмотря на самые простые салазки, не оборудованные безвинтовым креплением, корзина для жестких дисков показала себя хорошо. Накопители крепятся на винты, салазки с ними легко задвигаются и надежно фиксируются в корзине винтиками.

450x320  39 KB. Big one: 1500x1067  277 KB

С креплением вышел некоторый казус – в комплекте поставки не оказалось винтиков для жесткого диска формата 3.5", их пришлось взять из своих запасов. Спишем это на досадную оплошность работника фабрики. Что касается внешних отсеков для устройств 3.5" и 5.25", то их не предусмотрено.

Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки корпуса обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. Так что с его охлаждением никаких проблем не предвидится.

На очереди карты расширения. Для установки видеокарты (максимальная длина – 370 мм) пришлось выломать две заглушки слотов расширения. Прикручивается она винтиками из комплекта поставки.

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Лицевая сторона в плане аккуратности укладки кабелей выглядит неплохо:

428x450  72 KB. Big one: 1425x1500  410 KB

Все провода легко прокладываются за поддоном, благо там достаточно места.

426x450  78 KB. Big one: 1419x1500  401 KB

Все края корпуса хорошо завальцованы, все разъемы и крепежные отверстия изготовлены точно, резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и оставила положительное впечатление.

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

Начнем с того, что в базовой версии Deepcool Matrexx 55 нет ни одного штатного вентилятора. Но возможностей для их установки предостаточно. Есть возможность установить 120 мм вентилятор сзади, напротив процессорного разъема, на верхней грани можно установить два вентилятора 120 или 140 мм, а в передней части можно установить три вентилятора 120 мм.

При использовании системы жидкостного охлаждения радиатор 120/240/360 мм можно установить в передней части, радиатор 120/140/240 мм – сверху, радиатор 120 мм – сзади.

Инструментарий

Для наглядности используемые при тестировании Deepcool Matrexx 55 программы объединены в таблицу.

Прогрев CPULinX 0.6.4
Мониторинг температур CPURealTemp 3.60
Дополнительный мониторинг CPUCPU-Z 1.66.1
Прогрев GPU Furmark 1.11.0 («бублик»)
Разгон и мониторинг видеокартыMSI Afterburner 2.3.1.
Прогрев HDDIOMeter
Мониторинг температур HDDSpeedFan 4.49

Методика тестирования

Уровень шума и эффективность системы охлаждения Deepcool Matrexx 55 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

300x297  81 KB. Big one: 417x414  26 KB

300x297  47 KB. Big one: 417x414  14 KB 300x297  50 KB. Big one: 417x414  13 KB

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц без повышения напряжения.

366x450  122 KB. Big one: 403x496  33 KB

Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:

450x339  106 KB. Big one: 665x501  70 KB

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Шум

Для проверки акустических параметров система в Deepcool Matrexx 55 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Звуковое давление, дБ

Меньше – лучше
100 см


Включите JavaScript, чтобы видеть графики

*Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

Немного странно говорить об уровне шума применительно к корпусу без единого предустановленного вентилятора, но неудивительно, что он оказался немного ниже, чем у открытого стенда.

Охлаждение

На этом этапе были получены следующие результаты.

Простой | Нагрузка

CPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

GPU Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики


Video Fan, % of max RPM
Меньше – лучше


Включите JavaScript, чтобы видеть графики


HDD Temp, °C
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Не приходится удивляться и тому, что температуры всех компонентов значительно выше, чем в случае открытого стенда, поскольку новинка Deepcool поставляется без вентиляторов. Однако по опыту понятно, что при установке в передней части трех моделей 120 мм на вдув и в верхней части двух 140 мм на выдув корпус покажет хорошую эффективность охлаждения.

Заключение

В российской рознице Deepcool Matrexx 55 еще не появился, но на зарубежных сайтах он продается менее чем за 4 000 рублей (в пересчете на момент написания обзора). А его официальная рекомендованная цена составляет 2 699 рублей. С одной стороны, производитель сделал ставку на эффектный внешний вид, применив закаленные тонированные стекла и светодиодную подсветку.

С другой – качество использованных материалов очень хорошее, что нетипично для доступных решений. Бюджетность выдают лишь конструктивные особенности, такие как отсутствие винтов с накатанной головкой, заглушки слотов расширения, которые необходимо выламывать, а также отсутствие двухсекционного дизайна и мембран в отверстиях систем управления кабелями.

Протестированная версия Matrexx 55 поставляется без штатных вентиляторов, но это может прийтись по нраву пользователям, которые планируют использовать систему жидкостного охлаждения и не хотят переплачивать за ненужные им вертушки. Да и для воздушного охлаждения корпус предоставляет все возможности, надо просто подобрать модели вентиляторов по своему вкусу.

Плюсы корпуса Deepcool Matrexx 55:

  • Общее качество изготовления и удобство сборки;
  • Высокая расширяемость системы охлаждения;
  • Наличие системы организации проводов;
  • Светодиодная подсветка;
  • Лицевая панель из закаленного стекла;
  • Привлекательная цена.

Минусы корпуса:

  • Конструктивные особенности бюджетного решения;
  • Скромные комплект поставки и руководство пользователя.

Владимир Беляев aka #E0


Выражаем благодарность:

  • Компании Deepcool за предоставленный на тестирование корпус Deepcool Matrexx 55.

Технические характеристики Deepcool Matrexx 55

МодельDeepcool Matrexx 55
Габариты, мм440 x 210 x 480
Масса, кг6.97
Накопители 5.25", шт.
Накопители 3.5", шт.2 внутренних
Накопители 2.5", шт.2 внутренних (совмещены с 3.5")
Материнская платаE-ATX/ATX/Micro ATX/Mini-ITX
БПATX 12 В (опционально)
I/O1 x USB 3.0, 2 x USB 2.0, HD Audio
Охлаждение лицевое3 x 120 мм вентилятора (опционально)
Охлаждение заднее120 мм вентилятор (опционально)
Охлаждение боковое
Охлаждение верхнее2 х 120 / 2 x 140 мм вентилятора (опционально)
Охлаждение нижнее
Слоты расширения, шт.7
