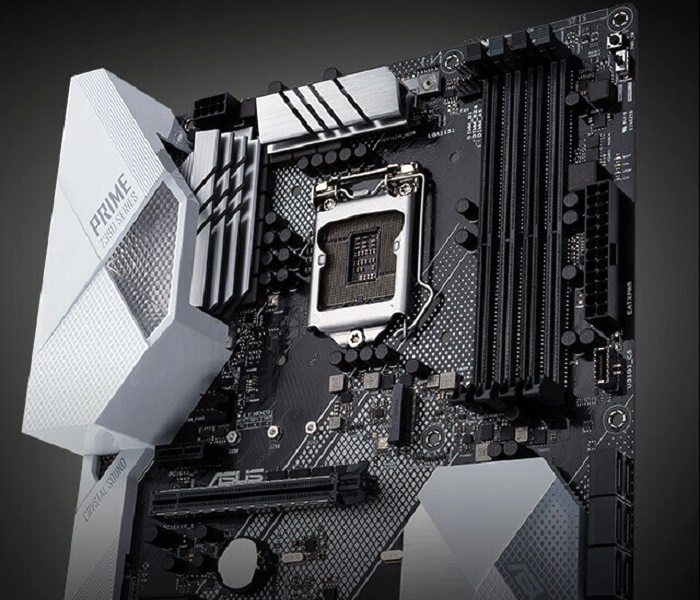

Обзор и тест материнской платы ASUS Prime Z390-A: потенциальный хит на чипсете Intel Z390?

Оглавление

• Вступление
• Обзор ASUS Prime Z390-A
• Упаковка и комплектация
• Дизайн и особенности платы
• Технические характеристики
• Возможности BIOS
• Тестовый стенд
• Испытание платы и разгон
• Производительность и тепловой режим
• Встроенный звук
• Заключение

Вступление

Девятое поколение процессоров Intel Core встретило нас обновленным чипсетом intel Z390. Мы уже выяснили, что каких-то революционно-инновационных технологий, интерфейсов и возможностей он не принес. Скорее просто состоялось дальнейшее эволюционное развитие логических чипов компании. От северных мостов производители избавились, интегрировав GPU, контроллер памяти и шины PCI-e непосредственно в процессор.

Остался только южный мост. На него возложена задача по объединению оставшихся контроллеров для обеспечения работы периферийных устройств. Новые интерфейсы появляются не так часто, поэтому производители планомерно увеличивают функционал чипсетов, наращивая число портов и пропускную способность шин. В последних поколениях логических чипов обоих крупных компаний AMD X470 и Intel Z390 изменения получились косметические. У Intel их оказалось даже больше – хитрая поддержка Wi-Fi (модуль все же ставить надо, а не просто антенны подключать) и наконец добавился контроллер USB 3.1.

Ни для кого не секрет, что производители чипсетов стараются сделать одну микросхему для всех сегментов рынка. Условно говоря, есть один чип, в нем несколько блоков, которые можно включать/отключать. Те же операции можно проделывать с поддержкой определенных функций или технологий. Это похоже на ситуацию с графическими процессорами, где производители также оперируют с блоками, чтобы разделить устройства по разным ценовым нишам. Там на одном и том же кристалле может быть построено сразу несколько моделей. И еще этот опыт подсказывает, что иногда новое – это хорошо переименованное старое. На легендарном примере чипа nVidia G92 мы можем наблюдать похожую картину. Да и действительно, зачем изобретать новый велосипед, когда этот еще неплохо едет и его можно продать три раза?

Таким образом, производители чипсетов стараются стимулировать производителей материнских плат. Последние тоже стараются и с каждой новой генерацией добавляют всякие современные фишки и интересные технические решения. Не все всегда приживается, но это поиск. Кто же из компаний у нас находится постоянно в поиске? Конечно же ASUS – In search of incredible. Сегодня мы рассмотрим одну из самых интересных моделей, на мой взгляд, которая основана на новом чипсете Intel Z390. Это ASUS Prime Z390-A.

Интересна она тем, что во всем является середнячком. На нее средний ценник, у нее хорошая функциональность, интересный внешний вид. Кто знает, возможно, это хит?

Обзор ASUS Prime Z390-A

Упаковка и комплектация

Коробка средних размеров. Что касается оформления, то с момента появления серии Prime, она у ней практически не меняется.

Эта линейка состоит отнюдь не из бюджетных моделей, есть, средние и даже дорогие. Однако тут все больше зависит от платформы. К чему это все? Получается так, что в одной линейке могут быть модели с разной упаковкой. Сейчас на чипсете Intel Z390 в серии Prime материнская плата ASUS Prime Z390-A является лучшей.

Самым верным признаком, что плата не из дешевых является именно упаковка. Здесь, например, поверхность матовая, полиграфия качественная и все выглядит красиво и аккуратно. Как обычно, большую часть поверхности лицевой стороны занимает изображение самой платы.

Это правильно, поскольку можно увидеть товар лицом. В правом углу находится логотип производителя и знакомый слоган: In search of incredible. Ниже, крупными символами обозначено наименование модели.

В самом низу расположена большая группа значков. Пройдемся по ним слева направо. Первые три компании Intel. Первый сообщает об используемом чипсете, второй – о поддержке процессоров Intel Core и третий о поддержке технологии Intel Optane. nVidia SLI и AMD CrossFire тоже поддерживаются. Следующий логотип сообщает о технологии объемного звучания DTS Headphone X. Это значит, что данная функция присутствует на плате. И в самом конце сообщают о поддержке HDMI. Под значками на английском языке скромно написано, что это лучшая материнская плата. Под наименованием модели виден огромный значок ASUS AURA Sync.

Пора перевернуть коробку.

Здесь все просто, лаконично и понятно. По центру находится изображение материнской платы, а чуть левее тоже вставка с фотографией, но под другим углом, так, чтобы было видно разъемы задней панели.

По бокам от фотографии есть два столбика с описанием устройств, разъемов и технологий. Все это объединено в одну большую спецификацию данной материнской платы. Ниже есть четыре вставки с описанием ключевых особенностей устройства.

Откроем коробку. Сверху на картонном лотке в антистатическом пакете лежит сама материнская плата.

Под лотком разместился комплект поставки.

Среди информационных носителей можно обнаружить следующее:

• User Guide (руководство пользователя);
• Купон на скидку Cablemod;
• DVD диск с драйверами и программным обеспечением для различных операционных систем;

Вот такие аксессуары находятся в комплекте поставки.

• Три кабеля SATA 6 Гбит/с;
• Винты крепления для накопителей M.2;
• Планка крепления вентилятора;
• Коннектор Q-Connector;
• Мостик HB SLI;
• Заглушка на заднюю панель;

Адаптер Q-Connector позволяет проще подключить кнопки и индикаторы корпуса. Сначала все концы вставляются в этот коннектор, а затем он устанавливается на плату в соответствующий разъем. Все контакты, конечно же, подписаны.

Планка крепления вентилятора – это что за зверь? Дело в том, что ни для кого не будет секретом информация о нагреве транзисторов подсистемы питания процессоров.

Вентилятор предполагается использовать для этих целей. Поэтому предусмотрели специальный держатель. Какой нужен вентилятор? Не сообщается, но видимо не большой. Аналогичное решение было предусмотрено на плате ASUS Prime Z370-A.

Дизайн и особенности платы

Сначала хотелось бы узнать о новых возможностях и особенностях данного устройства. Может просто взяли ASUS Prime Z370-A, залепили новый чипсет Intel Z390 и просто продают то же самое. Поначалу я так и подумал, но потом начал сравнивать и обнаружил интересные моменты. Например, на плате ASUS Prime Z390-A появилась функция AI Overclocking.

Суть ее заключается в том, что система сама анализирует эффективность охлаждения, возможности процессора, напряжения и выдает в BIOS некоторые значения потенциальных возможностей разгона процессора в данных условиях. Разумеется, это не гарантия, но расчет возможностей согласно собственным алгоритмам, разработанным и использованным компанией ASUS.

Что еще? Усовершенствовалась технология разводки шины оперативной памяти. Теперь она называется Optimem II.

Производитель уверяет, что память теперь можно разогнать еще больше и частота DDR4 4266 МГц – это далеко не предел. И так, перед нами материнская плата формата АТХ. Ее габариты классические и составляют 305 х 244 мм.

Внешнее оформление и дизайн изменились по сравнению с ASUS Prime Z370-A, но незначительно. Все та же черная печатная плата с белыми принтами сверху. Серебристые радиаторы, белая пластиковая накладка и кожух. Внешний вид приятный, и качество изготовления отличное. Свободного места спереди практически нет.

По правому краю можно заметить пластиковую защиту и небольшой кожух над разъемами задней панели. Это далеко не новый элемент, а уже привычное решение, которое наблюдается на дорогих моделях плат. Перед нами, скорее устройство среднего ценового уровня.

Еще один пластиковый элемент находится на радиаторе чипсета. На нем, как и на боковом кожухе, установлены элементы подстветки.

С обратной стороны платы элементов практически нет, все уместилось спереди и это хорошо. Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

Это уже привычная схема и в этом нет ничего необычного. В инструкции производитель рекомендует использовать блок питания мощностью не менее 350 Вт.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного и серого цветов. Чтобы активировать двухканальный режим нужно установить две планки через слот друг от друга.

Заполнять рекомендуется с серых слотов. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 (2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4266 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Многие модули памяти в разгоне работают на 1,35 В. Максимальный допустимый объем 64 Гб достигается путем установки четырех модулей по 16 Гб.

Питание процессора выполнено по схеме 8+1. В материнской плате ASUS Prime Z370-A было 8+2, но подождите закрывать статью с мыслью, что ASUS слился.

Здесь совершенно другая подсистема питания. Выражено это в том, что вместо обычных транзисторов Low Rds(on) используются отличные транзисторные сборки с интегрированными драйверами ON Semiconductor NCP302045, которые в пике выдерживают до 75А.

Поэтому я бы не сказал, что подсистема питания стала хуже. Мне наоборот показалось, что ее немного усилили, даже при том, что одну фазу срезали. На каждую из девяти фаз приходится по одной суперферритовой катушке. Все конденсаторы капсульные и твердотельные.

В качестве основного ШИМ-контроллера можно обнаружить микросхему с маркировкой DIGI+ ASP1400CTB. Где еще он используется? Например, на недорогой плате ASUS TUF H370-Pro Gaming. А на ней 4+2 фазы. Выводы делайте сами.

Устройство не позиционируется как оверклокерское, поэтому тут надо быть снисходительнее. Главное, чтобы транзисторы не грелись постоянно на 100 градусов.

Скорее всего, такое возможно при использовании процессора Intel Core i9 9900K, разогнанного до 5 ГГц. Чтобы этого не допустить, производитель предусмотрел два радиатора.

Они не очень большие и не соединяются друг с другом тепловой трубкой. Прежде чем приступить к их демонтажу, сначала необходимо снять пластиковый кожух. Он состоит из двух элементов, но они скреплены друг с другом защелками.

Обе детали изготовлены из белого пластика. В нижней части предусмотрено два отверстия: одно для конденсатора, другое для обеспечения доступа к отверстию крепления материнской платы.

В верхней детали тоже есть окошко. Оно закрыто полупрозрачным пластиком, сквозь который осуществляется подсветка. Элемент с RGB светодиодами мы можем видеть с обратной стороны. Он соединяется с материнской платой при помощи специального разъема и кабеля. Крепление этих пластиковых элементов осуществляется с обратной стороны при помощи нескольких маленьких винтов.

После снятия кожуха, можно заняться радиаторами. Они изготовлены из алюминиевого сплава. Они не окрашены в какой-либо цвет, но скорее всего покрыты лаком.

Верхний меньше бокового, да и оребрение у него значительно хуже. Поскольку они не сообщаются друг с другом, то это выглядит логично, поскольку с боку шесть фаз, а вверху всего три. В качестве термоинтерфейса используются серые терморезинки толщиной около 1 мм.

Обратите внимание на то, что они контактируют не только с транзисторами, но и с катушками. Крепление каждого радиатора осуществляется при помощи двух винтов с обратной стороны жестко. Прижим очень хороший, это отлично заметно по самим резинкам.

Еще одна непонятная конструкция возвышается над чипсетом.

Может показаться, что все это радиатор чипсета, но это не так. Радиатор есть, но сверху он накрыт пластиковой декоративной крышкой. В нем также есть полупрозрачное окошко для подсветки.

Светодиоды RGB распаяны на самой плате, а не на данной крышке. Крепится она при помощи двух винтов с обратной стороны.

Далее находится радиатор, который больше напоминает толстую пластину. Для контакта с чипом предусмотрен специальный выступ.

Так же как и радиаторы транзисторов, этот изготовлен из алюминиевого сплава и не окрашен ни в какой цвет. В качестве термоинтерфейса используется серая терморезинка. Крепление осуществляется с обратной стороны двумя винтами жестко.

Под радиатором находится чипсет Intel Z390.

Видно, что кристалл немного смещен относительно центра. Для поддержки накопителей типа SATA 6 Гбит/с предусмотрено шесть портов. Все они обеспечиваются чипсетом.

Выше портов SATA распаяна колодка портов USB 3.1, которые теперь называются USB 3.1 Gen2.

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Здесь же есть три коннектора для вентиляторов и помпы.

Всего на плате пять разъемов для вентиляторов и два для помп. Последние не управляются и работают на максимальной скорости.

Разъем W_PUMP+ обеспечивает ток в 3А, рассчитанный на потребление в 36Вт, все остальные по 1А и 12Вт соответственно.

Еще в правом нижнем углу находится перемычка для сброса настроек BIOS, которая называется ClrCMOS. Выше можно заметить коннектор TB Header, для соединения с платой Thunderbolt. Левее идут три колодки USB 2.0 и одна USB 3.0 или как теперь принято обозначать USB 3.1 Gen1.

Далее следует разъем, который уже упоминался в схеме коннекторов для вентиляторов. Он предназначен для подключения внешнего модуля управления вентиляторами.

Здесь в комплекте подобной карты нет, нет также кабеля, но скорее всего все это возможно приобрести отдельно.

Выше видна металлическая пластина, которая закрывает пространство, отведенное для одного из накопителей M.2.

Эта пластина предназначена для отвода тепла, поскольку с ее обратной стороны заметна терморезинка.

Она изготовлена из алюминиевого сплава, покрыта лаком и белым узором. Крепление осуществляется при помощи двух винтов прямо сверху. В данный слот M.2 можно поставить очень длинное устройство. При этом работает порт в двух режимах SATA и PCI-e x4. Продолжаем двигаться по нижнему краю и видим еще множество разъемов.

Среди них: разъем для установки TPM модуля, NODE, коннектор для ламп подсветки, колодки COM-порта и передней аудиопанели. Что такое NODE? Это какой-то новый двунаправленный интерфейс для дополнительного мониторинга. В руководстве сказано, что к нему подключаются совместимые блоки питания. Возможно, он предназначен для сбора статистики с фирменных блоков питания ASUS THOR.

В левом нижнем углу, традиционно находится звуковой кодек. В данном случае он представлен микросхемой Realtek ALC1220.

Изначально он спрятан под пластиковой накладкой, но после ее демонтажа, он хорошо заметен. Разумеется, звуковой кодек отгорожен от основной части печатной платы границей без слоев металлизации.

Выше по левому краю можно заметить микросхему контроллера ввода/вывода и системного мониторинга.

Она представлена чипом Nuvoton NCT6798D.

Немного выше распаяна микросхема гигабитного сетевого контроллера Intel I219-V.

За разъемами задней панели можно найти блок LAN Guard и разъем для подключения модуля с RGB светодиодами в кожухе.

На этой плате мы видим шесть слотов расширения. Три PCI-e x16 и три PCI-e x1.

Два из трех слотов PCI-e x16 обрамлены металлическим кожухом. Именно они получают и делят между собой линии, которые получают непосредственно от процессора. Все остальное обеспечивает чипсет.

Если присмотреться, то нижний слот PCI-e x16 распаян как PCI-e x8, но максимум работает в режиме PCI-e x4. Поэтому не стоит удивляться тому, что он делит пропускную полосу с портами SATA 5 и 6. При установке трех видеоадаптеров они будут функционировать в режиме х8+х8+х4 PCI-e Gen 3. Оставшиеся три слота PCI-e x1, также получают свои линии PCI-e Gen 3 от чипсета.

Между первым и вторым слотом PCI-e x16, находится батарейка, перемычка для сброса настроек ClrCMOS находится в правом нижнем углу. Выше первого слота PCI-e x16 можно увидеть еще один разъем для установки накопителя типа M.2.

От также способен работать в двух режимах: SATA и PCI-e x4 Gen3. Здесь уже никакого охлаждения не предусмотрено. Что еще интересного осталось на плате? В правом верхнем углу есть еще один коннектор для RGB лент.

Тут же мы можем увидеть кнопку включения, переключатель MemOK!, четыре светодиода: Boot, VGA, DRAM, CPU. Последние выполняют функцию индикаторов вместо блока POST кодов.

На задней панели находятся следующие интерфейсы.

• Один разъем PS/2 для мыши или клавиатуры
• Два разъема USB 2.0;
• Два разъема USB 3.0;
• Четыре разъема USB 3.1 (один Type-C);
• Один видеовыход HDMI 2.0;
• Один видеовыход Display Port;
• Один гигабитный сетевой разъем RJ-45;
• Пять аудиоразъемов типа minijack;
• Один оптический выход;

Вроде бы достаточно портов, но раз уж тут получается свободное место, то можно было его заткнуть еще парочкой портов USB.

Технические характеристики

Возможности BIOS

Внешний вид оболочки BIOS изменился не сильно. Многие даже не смогут понять, есть ли что-то новое. Сама структура точно не претерпела никаких изменений. Здесь, как и в прошлом поколении плат, как и через поколение абсолютно те же самые пункты в меню настроек. В начале, как обычно открывается экран EZ Mode. Он, кстати, тоже практически не меняется. Здесь, видимо, тот самый случай, когда ничего менять и не нужно, чтобы не испортить идеальную картину.

Самым главным новшеством является внедрение функции AI Overclocking. Я уже вкратце описал суть этой технологии и теперь можно увидеть ее в действии прямо в правом нижнем углу экрана в BIOS.

Чудо-алгоритм анализирует базовые напряжения процессора (они у разных экземпляров отличаются), анализирует работу системы охлаждения, на сколько она эффективна и выдает ей какие-то баллы. В результате отображается информация о максимальных достижимых частотах работы. По сути тут больше предположение, прогноз, а не гарантия стабильной работы на предложенных частотах.

Однако функция очень полезна для начинающих любителей разгона. Они посмотрят на цифры, что может процессор, и попытаются это реализовать на практике. В моем случае интегрированная Ванга не ошиблась. Процессор действительно упирается в 4.8 ГГц при работе с AVX.

Тестовый стенд

Тестирование материнской платы ASUS Prime Z390-A проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо) скальпирован / ЖМ;
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Gelid GC-Extreme;
• Материнская плата: ASUS Prime Z390-A, версия BIOS 1.31;
• Память: 2 x 8Гб DDR4 3200, CORSAIR Vengeance LPX CMK16GX4M2B3200C16 ver. 4.24 (Samsung E-die);
• Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
• Накопитель SSD SATA: Crucial M550 256 Гб;
• Блок питания: SEASONIC SS-1000XP (1000 Вт);

Испытание платы и разгон

Процессор я скальпировал еще в прошлый раз. Результаты получились такими, что под LinX c AVX он берет 4,8 ГГц на всех ядрах с HT, без AVX может 5,1 ГГц, а Windows загружается на 5,3 ГГц. Возможно, не самый удачный экземпляр, скорее середнячок. Кроме этого воздушного охлаждения явно недостаточно, нужна производительная СЖО.

Ладно, берем процессор, вставляем, собираем, запускаем. Я по ошибке схватил не те модули памяти и вставил их как положено в 2-й и 4-й слот. Плата не завелась, хотя я знаю, что планки 100% рабочие. Это тоже Corsair, комплект CMK16GX4M4A2800C16. Модули работали на ASUS Maximus X Hero, две штуки по 4 Гб. Попробовал поставить G.Skill на Hynix. Снова облом. Я уже начал волноваться и думать, что процессор приказал долго жить, на контакты что-то попало, или вообще плата мертвая.

Решил оставить просто один модуль в 4-м слоту – запустилась. Дальше поставил в 1-й и 4-й – снова заработала. Пока оставил так. Пока работает, посмотрим на подсветку.

Материнская плата запустилась, теперь можно обновить BIOS и проверить работоспособность системы.

Для начала без видеокарты, чтобы убедиться, что с памятью все в полном порядке. Вы уже поняли, что после обновления BIOS проблемы с памятью исчезли. На видео с подсветкой видно, что память стоит в 1-м и 4-м слотах. Проведем тест с нагрузкой.

Показания температуры с датчиков выглядят странными. 101°C нет ни в одном месте на плате. Откуда эти числа? 30°C на материнской плате? Тоже непонятно, где этот датчик. Чипсет греется до 40°C. Температура процессора 40°C под LinX? Серьезно? Значение CPU (PESI) больше напоминает температуру самих транзисторных сборок в нагрузке.

Теперь поставим видеокарту.

Со штатным режимом работы все понятно. Пора переходить к разгону. Сразу же хотел проверить автоматический разгон, но снова потерпел фиаско. Плата слишком сильно завышает напряжения. Процессор в тяжелых тестах не выдерживает.

Пришлось все устанавливать вручную. Все получилось стандартно: 5 ГГц в обычном режиме и 4,8 ГГц c AVX.

Память, наконец, поставил нормальную и без особых усилий разогнал до DDR4-3600 МГц. Просто установил XMP профиль, а потом с 3200 переставил на 3600. Готово. Разгон на удивление простой. Поведение платы корректное и предсказуемое. Все прошло гладко. Без плясок с бубнами.

Кстати, при переразгоне памяти очень полезен переключатель MemOK. Или можно быстро замкнуть ClrCMOS, но предварительно лучше сохранить профиль, чтобы быстро загрузить его и поправить. Ну и BIOS хорош тем, что при выходе показывает внесенные изменения.

С процессором все еще проще. Просто установить множители и поднять напряжение до 1,38 В. С датчиками снова беда. Казалось бы, я все разогнал, но температуры местами упали. Видимо программа не очень умеет работать с этим контроллером мониторинга на плате.

Производительность и тепловой режим

Тестирование ASUS Prime Z390-A проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

• ASUS Prime Z390-A, Intel Core i7 8700K (3700 / 4700 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, nVidia GTX 1080Ti 11Gb;
• ASUS Prime Z390-A, Intel Core i7 8700K @ 5000 МГц (50 х 100, 4700 МГц AVX), память 3600 МГц, тайминги 16-18-18-38-1Т, nVidia GTX 1080Ti 11Gb;

Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.

Посмотрим теперь на температуру радиаторов.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания очень неплохое для встроенного кодека. Звук чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

24 бит, 192 кГц

Заключение

Как и предполагалось, ASUS Prime Z390-A – хорошая добротная и современная материнская плата. Она полностью оправдывает свою цену и является неплохим выбором для создания компьютера на базе Intel Core восьмого и девятого поколений.

К ее плюсам отнесем простоту настройки, предсказуемое поведение в разгоне, приятный и понятный софт. Кому-то покажется скромной функциональность. На самом деле есть все, что может понадобиться, и даже больше. Достойный внешний вид, хороший встроенный звук, красивая подсветка… К качеству изготовления претензий никаких нет и быть не может. Брак? Брак бывает везде и у всех производителей, но здесь слово скажет трехгодичная гарантия. Отметим приятные мелочи в виде кнопки включения или светодиодов индикаторов работы различных компонентов.

В целом все продумано и хорошо реализовано, но всегда можно к чему-то придраться. Лично мне показалась слабоватой система охлаждения транзисторов. Радиаторы есть и приличные, но всегда хочется большего. И после ASRock Z390 Phantom Gaming 6 они выглядят не лучшим образом. А пирометр показал, что греются не столько радиаторы, сколько текстолит между ними. И в разгоне там легко может быть 80°C. Это на «чахлом» Intel Core i7-8700K, а если взять Core i9-9900K и разогнать до 5 ГГц? Что там будет? 100°C?

Впрочем, не думаю, что на подобной плате кто-то будет заниматься сильным разгоном или ее будут брать специально для связки с Core i9-9900K, поэтому никаких проблем возникнуть не должно. Другое дело, что если не гнать, зачем тогда нужна материнская плата на Intel Z390? Можно подобрать что-то попроще и будет еще дешевле.

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS Prime Z390-A.
