Внутреннее строение

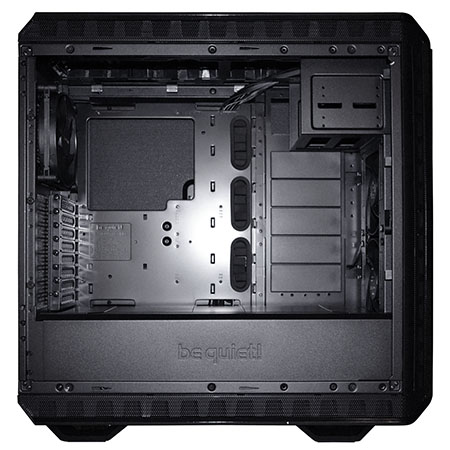

Отсек материнской платы располагается над местом для блока питания. Все стандартно для форм-фактора, в котором БП располагается снизу.

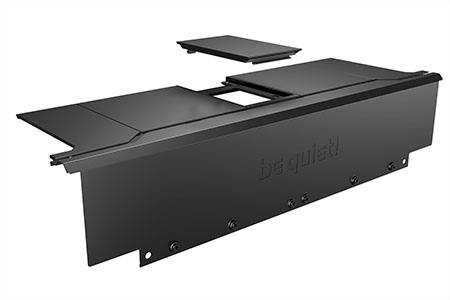

Тут мы видим главное отличие второй ревизии: отсек блока питания закрыт специальным кожухом, которой превращает корпус в двухсекционный. Это положительным образом влияет на внешний вид, так как пучок проводов из блока питания оказывается аккуратно спрятанным.

Этот кожух можно приобрести отдельно, и проапгрейдить свой Dark Base Pro 900 первой ревизии. На зарубежных сайтах цена данного апгрейда составляет в пересчете на рубли более 2000 рублей, что никак нельзя назвать бюджетным.

Кроме того, в верхней части кожуха находятся заглушки, удалив которые можно установить дополнительный вентилятор и твердотельный накопитель формата 2.5”.

Продолжим рассказывать о внутреннем строении, которое в остальном не отличается от первой ревизии. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).

Три крупных отверстия в поддоне, снабженных оранжевыми силиконовыми мембранами, предназначены для организации кабелей. «Сable management» в новом корпусе be quiet! выглядит весьма многообещающе, но его удобство и эффективность мы оценим во время сборки, к которой перейдем совсем скоро. Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако все они крепятся винтами с накатанной головкой.

В передней части находится место для установки пяти салазок для жестких дисков, они по умолчанию не установлены, а на их месте стоят пластиковые заглушки, которых в первой ревизии корпуса не было. Также за кожухом блока питания в передней части находится корзина с салазками на два диска 3.5” или два накопителя 2.5”.

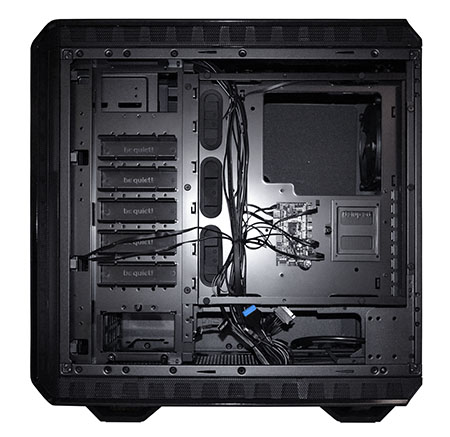

Обратная сторона корпуса в открытом состоянии:

Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.

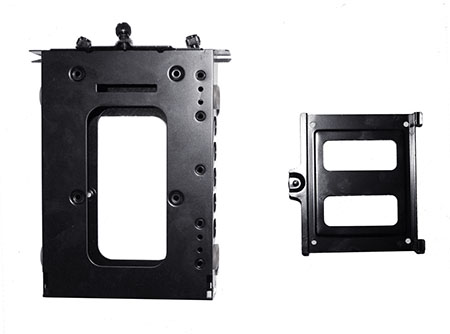

Салазки крепятся к корзине тремя винтами с накатанной головкой, рассмотрим их поближе:

В салазки жесткие диски прикручиваются винтами, входящими в комплект поставки. Нужно отметить тот факт, что салазки снабжены резиновыми демпферами, призванными снизить шум от дисков. В каждые из семи салазок можно установить по одному диску 3.5’’ или по два SSD. Таким образом в системе может трудиться или семь традиционных HDD плюс один SSD, или целых пятнадцать SSD.

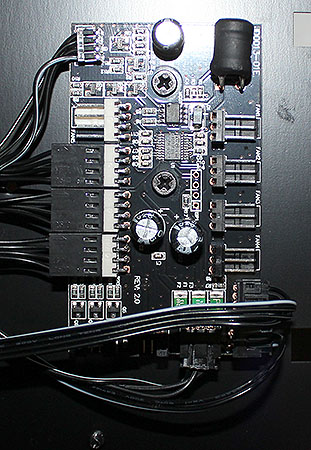

Привлекает внимание хаб-контроллер для вентиляторов:

Через эту плату все вентиляторы синхронно управляются системой контроля оборотов. Всего поддерживается восемь вентиляторов. Плата подключается к питанию посредством разъема для дисков SATA.

Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.

Тестовый стенд

В корпусе be quiet! Dark Base Pro 900 rev.2 собиралась следующая система:

• Материнская плата: ASUS P5PL2-E;
• Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
• Охлаждение CPU: Intel Box;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 x 2 Гбайт Samsung PC2-5300;
• Видеокарта: HIS (reference) 2 Гбайт ATI Radeon HD 6950;
• Дисковая подсистема:
• HDD WD Caviar Green 1 Тбайт;
• SDD Kingston 120 Гбайт;
• Блок питания: SilverStone ET750-G 750 Ватт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Согласно спецификациям производителя, корпус может вместить просто гигантские комплектующие: видеокарту длиной до 323 мм (а при снятой корзине HDD и все 472 мм) и блок питания длиной до 284 мм. Процессорный кулер может быть высотой до 185 мм. Наша тестовая система в плане размеров компонентов скромнее, так что все должно пройти гладко.

Системная плата в be quiet! Dark Base Pro 900 устанавливается на стандартные шестимиллиметровые стойки, которые заранее установлены в поддон по спецификации ATX. В комплекте поставки для крепления материнской платы предусмотрены винты с накатанной головкой.

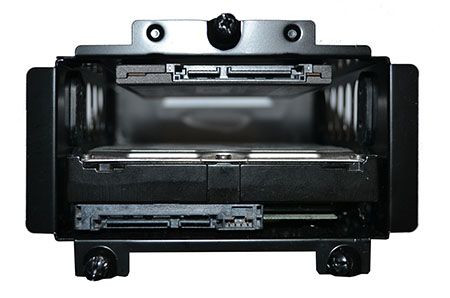

Жесткий диск и SSD были установлены в нижнюю корзину:

В век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому этот шаг мы пропустим. Однако в случае его установки никаких проблем возникнуть не должно.

Блок питания устанавливается не совсем обычно, не вплотную к задней стенке, а на некотором расстоянии, с использованием удлинителя кабеля питания. Сначала нужно демонтировать кожух отсека для БП. Затем нужно демонтировать оснастку. Для этого необходимо открутить целых шесть винтов, причем эти винты очень сильно перетянуты, и подлезть с отверткой к ним непросто. Для установки блока питания в данном корпусе нужно потратить столько времени и сил, сколько в ином случае уйдет на сборку всей системы. Какая необходимость заставила разработчиков корпуса сделать так, не совсем понятно.

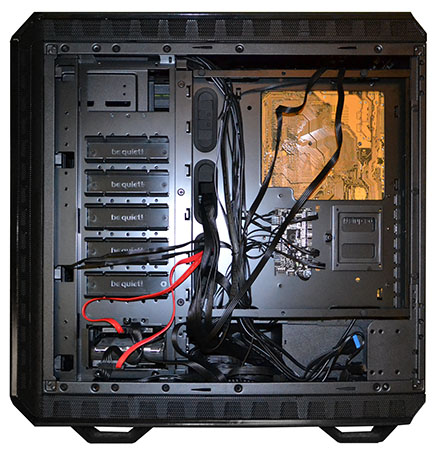

На очереди платы расширения. Как я уже говорил, здесь не используется безвинтовое крепление. Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются. Однако без ложки дегтя не обошлось и тут. Силиконовые мембраны держатся в своих местах очень слабо и норовят слететь. Такое достаточно часто встречается в современных корпусах. Остается только гадать, почему производители их не приклеивают.

Нужно отметить, что сбоку от блока питания есть место, в которое можно очень удобно спрятать неиспользуемые провода.

Лицевая сторона в плане укладки кабелей выглядит неплохо.

В целом качество изготовления корпуса находится на самом высоком уровне. Однако собирать его достаточно сложно. Корпус очень тяжелый, и обращаться с ним нелегко. Также были проблемы с креплением блока питания.

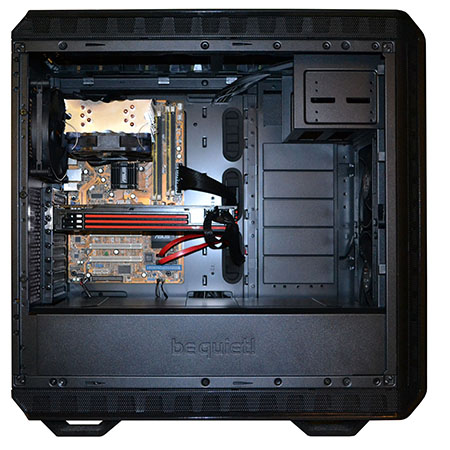

На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.

Система охлаждения корпуса

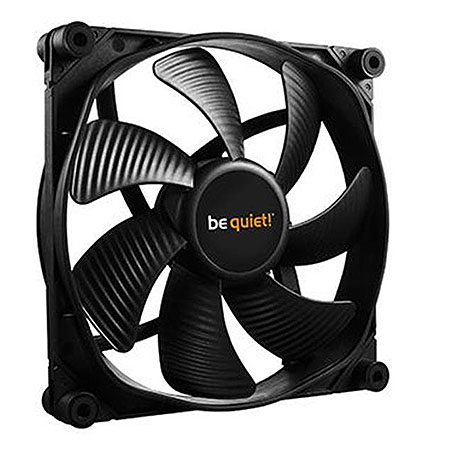

Система охлаждения корпуса be quiet! Dark Base Pro 900 rev. 2 включает три фирменных вентилятора be quiet! SilentWings 3 диаметром 140 мм с аэродинамическими лопастями.

Их максимальная скорость вращения 1000 оборотов в минуту. Вентиляторы выполнены из черного пластика. Два из них установлены за лицевой панелью и работают на вдув. Еще один вентилятор размещен на традиционном месте задней стенки – за процессорным сокетом, он удаляет нагретый воздух из корпуса.

С учетом установки графического ускорителя, выдувающего воздух за пределы корпуса, между забором и выбросом воздуха устанавливается паритет.

Система охлаждения корпуса может быть усилена если установить один вентилятор размером 140 мм на передней панели, вместо корзины для оптических дисков. Сверху можно поставить три вентилятора по 140 мм, четыре по 120 и один на 180 мм. А в нижней части можно установить два вентилятора 140/120 мм.

Включив систему, я приятно удивлен, насколько тихо она работала. Во всем диапазоне контроля оборотов вентиляторов шума от них почти не слышно. Свою роль в этом играют и аэродинамические крыльчатки, и массивный корпус с толстыми стенками, в котором каждый из компонентов крепится через вибропоглощающие элементы.

Инструментарий

Для наглядности используемые при тестировании be quiet! Dark Base Pro 900 rev.2 программы объединены в таблицу.

Методика тестирования

Уровень шума и эффективность системы охлаждения be quiet! Dark Base Pro 900 rev.2 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

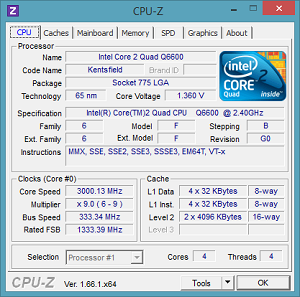

Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.

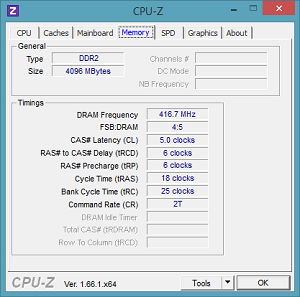

Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц без повышения напряжения.

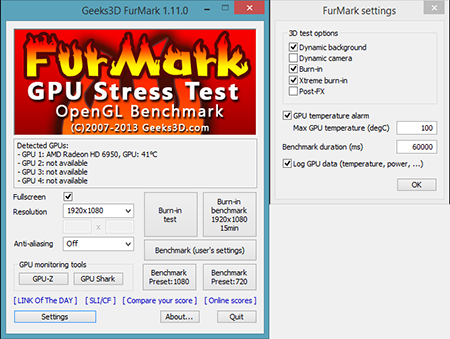

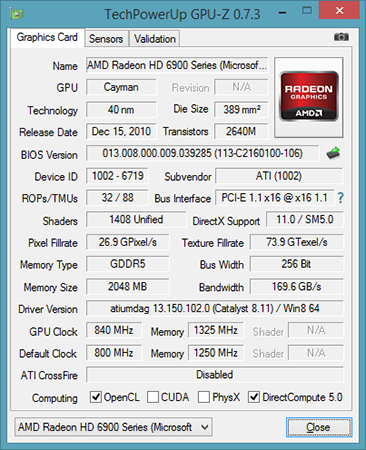

Для разогрева видеокарты использовалась утилита Furmark версии 1.11.0 со следующими настройками:

Фиксация показателей температур GPU и скорости вращения турбины СО проводилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.

Шум

Для проверки акустических параметров система в be quiet! Dark Base Pro 900 rev.2 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.

Собранная в корпусе Dark Base Pro 900 rev.2 система с точки зрения тишины превосходит открытый стенд. На расстоянии в один метр уровень шума составляет незначительные 33 дБ.

Охлаждение

На этом этапе были получены следующие результаты.

Система охлаждения новинки be quiet! показала себя наилучшим образом: она отыграла у открытого стенда два градуса на CPU, а турбина графического ускорителя работала на пониженных оборотах.

Заключение

Достаточно удачный корпус Dark Base Pro 900 получил апгрейд, в результате которого новинка обзавелась современным двухсекционным видом, а также портами USB 3.1 и USB для быстрой зарядки. Цена первой ревизии составляла 249 долларов, а вторая ревизия стала еще на 30 долларов дороже. Плату за эксклюзив никак нельзя назвать щадящей, но у него есть чем привлечь состоятельного покупателя.

Помимо прочего это еще и гибкость конфигурации. Разработчики предусмотрели полную разборку корпуса, возможность снятия поддона и перестановки материнской платы на другую сторону, а также установки разнообразных радиаторов. Перед нами действительно корпус для энтузиастов, который соответствует духу времени и не предлагает ненужных примочек.

Плюсы be quiet! Dark Base Pro 900 rev.2:

• Высокое качество изготовления;
• Современный дизайн;
• Хорошая вместительность;
• Отличная система организации кабелей;
• Съемные пылевые фильтры;
• Два порта USB 3.0 на верхней панели;
• Порты USB 3.1 type C и USB для быстрой зарядки;
• Высокая эффективность системы охлаждения и ее расширяемость;
• Беспроводное зарядное устройство Qi-charger.

Минусы корпуса:

• Высокая цена;
• Сложность установки блока питания.

По итогам обзора корпус be quiet! Dark Base Pro 900 Rev. 2 получает награду:

Технические характеристики be quiet! Dark Base Pro 900 rev.2
