Возможности BIOS
В новом поколении материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Впрочем, функциональные возможности не изменились, работать по-прежнему комфортно и просто. Само меню интуитивно понятно, разгон осуществляется легко.
Присутствует знакомая функция демонстрации внесенных изменений перед выходом из меню установок, что очень удобно.
Тестовый стенд
реклама
Тестирование материнской платы ASUS ROG Strix X470-I Gaming проводилось в составе следующей конфигурации:
- Процессор: AMD Ryzen 5 2600 (3400 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASUS ROG Strix X470-I Gaming, версия BIOS 0901;
- Память: 2 x 8 Гбайт DDR4 3200, Corsair (Samsung);
- Видеокарта: GeForce GTX 1080 Ti 11 Гбайт (1481 / 1582 / 11008 МГц (ядро/boost/память));
- Накопитель SSD: Crucial M550 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP (1000 Ватт).
Испытание платы и разгон
Поскольку я не пользовался платформой AMD, то моя история началась с системы охлаждения, а точнее с крепления под Socket AM4. Хорошо, что компания Noctua думает о своих пользователях и не забывает своевременно выпускать комплекты крепления для новых платформ. У меня есть два кулера Noctua NH-D14 и Noctua NH-D15, а крепления не было. Пришлось купить комплект Noctua NM-AM4.

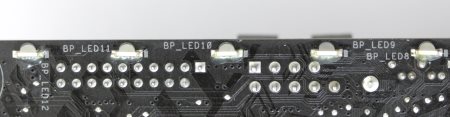

По правому краю печатной платы с обратной стороны распаяны RGB светодиоды.
Со включенной системой все это светится лучше новогодней елки.

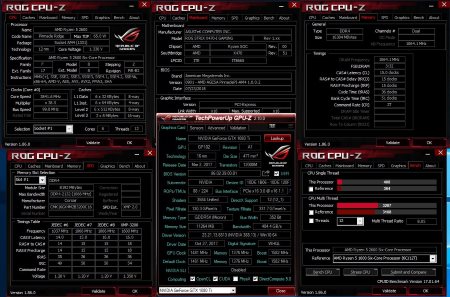

Пора переходить к тестированию ASUS ROG Strix X470-I Gaming. По традиции сначала мы запустим материнскую плату в штатном режиме.
реклама

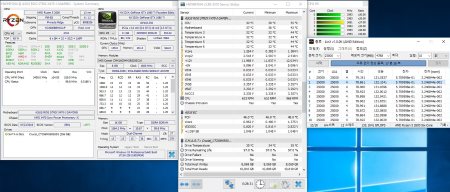

Теперь все это надо проверить под нагрузкой, для чего воспользуемся пакетом LinX AMD Edition.

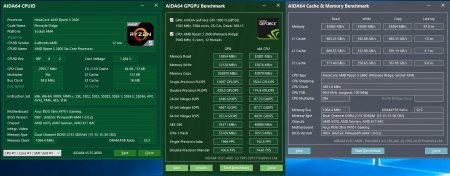

Все температуры с датчиков в программе практически соответствуют реальным, замеренным с помощью пирометра. Теперь проведем тесты в программе AIDA64.

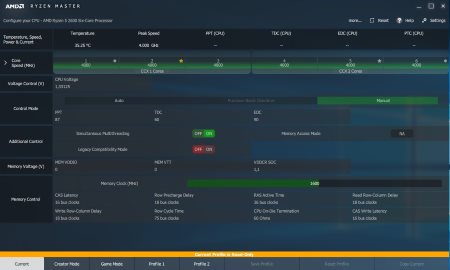

Результаты получились интересные. Теперь пора переходить к разгону. Оказывается, на этой платформе он осуществляется практически с закрытыми глазами. Для этого достаточно скачать программу AMD Ryzen Master.
Выставил частоты ядер и напряжение, применил настройки и протестировал тут же в программе. Все легко, просто и понятно. А если пойти старым путем через BIOS, чтобы применить профиль разгона памяти?

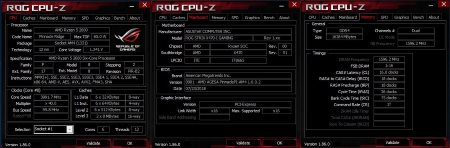

К слову, материнская плата ASUS предлагает два предустановленных режима разгона TPU, но они в данном тесте не использовались. Все, что я сделал – это загрузил профиль памяти DDR4 3200 с таймингами 16-18-18-36-1Т. Несмотря на то, что модули покупались еще для платформы Intel Z270, никаких проблем не возникло благодаря микросхемам Samsung. А, к примеру, планки G.Skill на базе Hynix на родном профиле не запустились.
Снова запустим LinX и убедимся, что все стабильно. Далее оценим, как изменились температуры в разгоне.

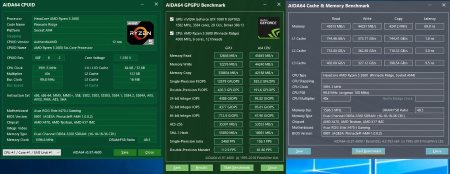

Ну а теперь еще раз проведем тесты в программе AIDA64.
Производительность и тепловой режим
реклама
Тестирование ASUS ROG Strix X470-I Gaming проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
- ASUS ROG Strix X470-I Gaming, AMD Ryzen 5 2600 (3400 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, GeForce GTX 1080 Ti 11 Гбайт;
- ASUS ROG Strix X470-I Gaming, AMD Ryzen 5 2600 @ 4000 МГц (40 х 100), память 3200 МГц, тайминги 16-18-18-36-1Т, GeForce GTX 1080 Ti 11 Гбайт.
Тесты проводились под операционной системой Windows 10 x64 версия 1803/RS4, прогонялись по пять раз, потом выбирались средние значения.
Overall, Marks
Включите JavaScript, чтобы видеть графики
Essentials, Marks
Включите JavaScript, чтобы видеть графики
Productivity, Marks
Включите JavaScript, чтобы видеть графики
Digital Content Creation, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, cb
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
kNodes
Включите JavaScript, чтобы видеть графики
1M, секунды
Включите JavaScript, чтобы видеть графики
8M, секунды
Включите JavaScript, чтобы видеть графики
32M, секунды
Включите JavaScript, чтобы видеть графики
1024M, секунды
Включите JavaScript, чтобы видеть графики
Кбайт/с
Включите JavaScript, чтобы видеть графики
3dsmax-06, fps
Включите JavaScript, чтобы видеть графики
catia-05, fps
Включите JavaScript, чтобы видеть графики
creo-02, fps
Включите JavaScript, чтобы видеть графики
energy-02, fps
Включите JavaScript, чтобы видеть графики
maya-05, fps
Включите JavaScript, чтобы видеть графики
medical-02, fps
Включите JavaScript, чтобы видеть графики
showcase-02, fps
Включите JavaScript, чтобы видеть графики
snx-03, fps
Включите JavaScript, чтобы видеть графики
sw-04, fps
Включите JavaScript, чтобы видеть графики
SATA 6 Гбит/с
Посмотрим теперь на температуру радиаторов.
Простой/Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Простой/Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Встроенный звук
Звуковой кодек представлен микросхемой SupremeFX S1220A. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

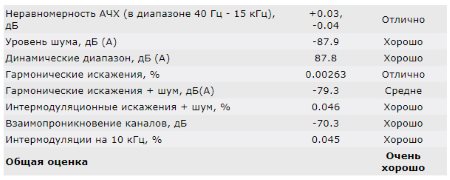

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Дополнительно я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.
16 бит, 44.1 кГц
24 бит, 192 кГц
Заключение
Что в итоге? Перед нами отличная материнская плата для процессоров AMD Ryzen, основной фишкой которой являются скромные размеры при использовании топового чипсета AMD X470. ASUS ROG Strix X470-I Gaming качественно выполнена и выглядит симпатично. Кого-то может привлечь RGB-подсветка, но в компактном корпусе ее, скорее всего, будет не очень хорошо заметно. Понравилась реализация двух портов M.2 и звуковой карты, где подсвечиваются гнезда. Качественно для своих размеров выполнена подсистема питания. Отметим хороший комплект поставки и наличие беспроводного сетевого адаптера.
Есть ли недостатки? Основные напрямую вытекают из размеров новинки. Начнем с того, что у нее всего два слота под память. Да, уже есть модули объемом 16 Гбайт, но стоят они недешево. А плотная компоновка элементов на печатной плате приводит к тому, что некоторыми разъемами пользоваться не очень удобно. Но это модель из серии «один раз собрал и забыл». Использовать ее в качестве тестового стенда – страшный сон тестера. Помимо этого можно придраться к радиатору чипсета, но он сам ни в чем не виноват, просто его запрятали и закрыли. Из-за этого в нагрузке его температура вырастает, хоть и находится в допустимых пределах. Ну и последнее – это разъем M.2 с обратной стороны. Пользоваться им можно только, когда плата демонтирована.
Во время тестирования было отмечено несколько особенностей. В условиях компактной компоновки есть смысл отказаться от воздушного охлаждения в пользу необслуживаемой СЖО. Скорее всего, она вытянет топовой процессор при несильном разгоне. Но есть ли вообще целесообразность разгона на данной плате? Здесь надо знать возможности своей системы охлаждения и не увлекаться повышением напряжения на компонентах. Что касается корпуса, то мне понравился Cooler Master Elite 110, и в него вполне можно установить СЖО.
По итогам обзора материнская плата ASUS ROG Strix X470-I Gaming получает награду:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix X470-I Gaming.
