Обзор и тест материнской платы ASRock X470 Taichi Ultimate: флагман для Pinnacle Ridge (страница 2)

Прочая элементная база и особенности

На материнской плате распаяно четыре слота DDR4 с классическими защелками с верхнего конца и неподвижными фиксаторами с нижнего конца. Последние использованы, судя по всему, только из соображений имиджа «топовой модели»: верхний PEG расположен так, что даже при установке видеокарты с массивной системой охлаждения никаких конфликтов не возникнет.

Указана возможность установки до 64 Гбайт оперативной памяти в двухканальном режиме. В остальном многое зависит от процессора, коих под Socket AM4 существует де-факто четыре поколения. Самое скромное в своих возможностях – Bristol Ridge. В них заложена поддержка частот не более 2400 МГц и множителей выше просто нет. Причем на частоте 2400 МГц гарантированно могут работать только два одноранговых модуля – по одному на канал. Более сложные варианты предполагают снижение частоты вплоть до 1866 МГц.

Наиболее современный на сегодняшний день Pinnacle Ridge официально «дружит» с DDR-2933 МГц (но также только для двух одноранговых модулей). Прошу обратить внимание: таковы ограничения самих ЦП, материнская плата тут играет второстепенную роль. Сама ASRock указывает, что у процессоров Ryzen первого и второго поколений есть немалые шансы добиться частот 3466 МГц и более, хотя и не гарантирует это (пометка «OC» обозначает «разгон»).

Под разъемом основного питания ATX на плате находятся две 20-контактные колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), одна с вертикальной, другая с горизонтальной ориентацией к поверхности платы, разъем для подключения вентилятора/помпы и колодка USB 3.1 Gen 1 нового формата Type C (не путать с одноименным форматом внешнего порта) в металлическом корпусе.

Устройства для последнего пока встречаются редко и обладают немалой стоимостью (даже кабели). Работа этой колодки обеспечивается дополнительным контроллером ASMedia ASM3142.

Контроллер подключен к набору системной логики AMD X470 двумя линиями PCI-Express.

В правом нижнем углу материнской платы установлено восемь разъемов SATA 6 Гбит/с, ориентированных параллельно плоскости платы («лежачие» разъемы). Установка длинномерной видеокарты с массивной системой охлаждения никак не ограничивает доступ к ним.

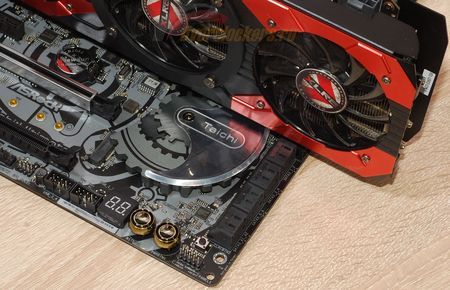

Если же установить указанную видеокарту во второй PEG, то окажутся закрытыми четыре порта SATA.

Помимо SATA на плате распаяно три посадочных места M.2. Одно (тип Key E) скрывается под пластиковым кожухом и изначально занято Wi-Fi-адаптером. Оставшиеся два M.2 «обычные» (Key M): в верхнем M.2 допускается установка карт расширения типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм; в нижний – 22 х 24 мм, 22 х 60 мм и 22 х 80 мм. В верхний и нижний M.2 допускается установка PCI-Express 3.0 карт расширения (в том числе AHCI/NVMe SSD) и только в верхний – SATA SSD.

В верхнем M.2 четыре линии PCI-Express 3.0 доступны лишь при установке процессоров Summit Ridge, Raven Ridge и Pinnacle Ridge, при использовании Bristol Ridge линий PCI-Express 3.0 доступно только две. Это еще одно архитектурное ограничение процессоров AMD, а не материнской платы. Нижний M.2 физически является слотом PCI-Express 2.0 x4.

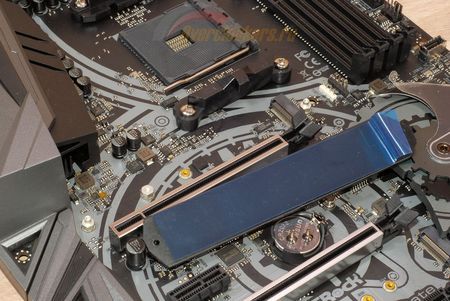

Верхний M.2 снабжен дополнительной пластиной, играющей роль теплоотвода. На ее основание нанесен термоинтерфейс, изначально закрытый транспортировочной пленкой.

Необходимо отметить, что возможностей платформы AMD попросту не хватит для такого оснащения: верхний «лежачий» M.2 подключен к процессору и задействует PCI-E и SATA от него.

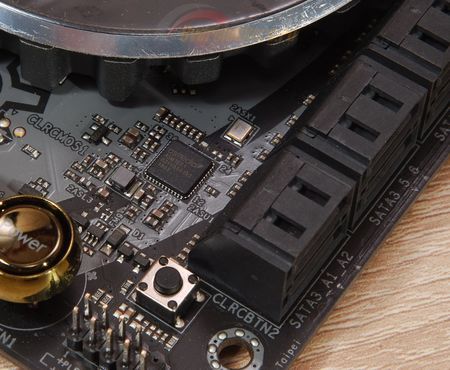

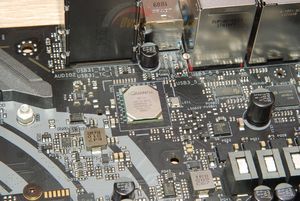

В AMD X470 есть лишь шесть SATA, поэтому для еще двух SATA на плате установлен дополнительный контроллер ASMedia ASM1061. Соответствующим образом промаркированы добавлением дополнительной буквы «A» и порты SATA, работающие от него: «SATA3_A1» и «SATA_A2».

У этого контроллера есть нюансы, связанные с его подключением к набору системной логики – одна линия PCI-Express 2.0: верхней планкой скорости является отметка ~400 Мбайт/с. Именно такую скорость мы получим от одиночного накопителя (включая SSD), подключенного к одному из SATA данного контроллера. Два накопителя поделят эту скорость между собой.

Так что SSD все-таки лучше подключать к «чипсетным» SATA. В остальном никаких проблем: контроллер работает абсолютно «прозрачно», никаких драйверов и дополнительных программ для него не требуется, внешне он выглядит в системе как еще один «стандартный контроллер SATA AHCI».

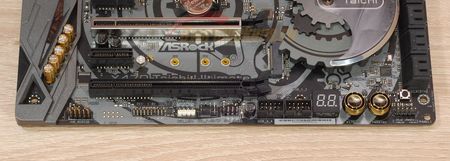

По нижнему краю печатной платы мы обнаружим:

• Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности), над ней – кнопку сброса настроек BIOS;
• Два разъема для подключения вентиляторов или помп СЖО;
• Кнопки включения и перезагрузки системы;
• Индикатор POST-кодов;
• Две колодки для подключения четырех портов USB 2.0;
• Колодку для подключения системного динамика и индикатора работы;
• Разъем для подключения вентилятора или помпы СЖО;
• Две колодки для подключения внешней светодиодной подсветки;
• Колодку для подключения модуля шифрования TPM;
• Колодку фронтальной аудиопанели корпуса системного блока.

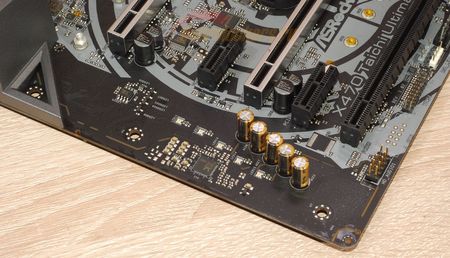

Аудиотракт занимает весь правый край платы и накрыт пластиковым кожухом, сквозь который проходят конденсаторы Nichicon.

От основной части печатной платы аудиотракт обособлен участками текстолита, лишенными токопроводящих слоев, что, предположительно, должно оградить его от некоторой доли электромагнитных наводок, возникающих при работе платы и тем самым улучшить качество звука.

Однако рисунок размещения изолирующих участков дает повод сомневаться в хоть какой-то эффективности: он огибает светодиоды декоративной подсветки и в целом очень прерывистый.

В основе аудиотракта лежит современный контроллер Realtek ALC1220.

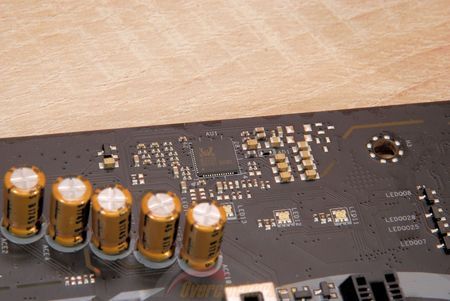

В спецификациях модели прямо пишется про использование дополнительного усилителя звукового сигнала: «NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)». Эту микросхему мы найдём с тыльной стороны платы:

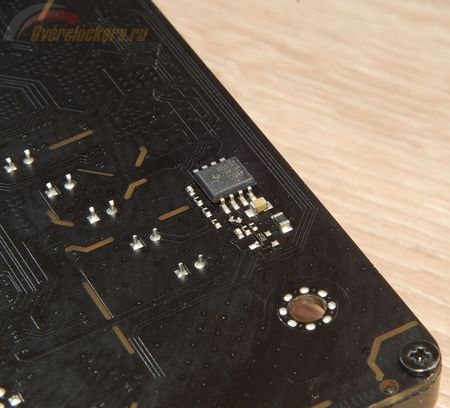

Данная микросхема отвечает за улучшение звукового сигнала, выводимого на разъёмы фронтальной аудиопанели корпуса системного блока. Встроенные в Realtek ALC1220 усилители используются для вывода звука на заднюю интерфейсную панель материнской платы.

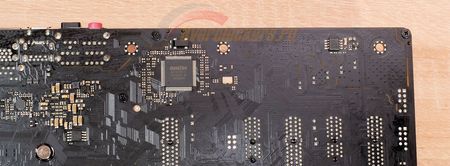

Контроллер ввода-вывода Nuvoton NCT6779D также вынесен на тыльную сторону платы. Помимо него там обнаруживается и другая элементная база: тут и контроллер ASMedia для работы порта Type C интерфейса USB, и микросхемы-переключатели («свитчи»), и еще множество мелкой элементной базы.

Поэтому стоит соблюдать особую осторожность при сборке системы.

Задняя интерфейсная панель

• Разъемы антенн Wi-Fi;
• Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.0 Gen1;
• Кнопка сброса настроек BIOS;
• Один HDMI;
• Один сетевой гигабитный порт RJ-45 и два USB 3.1 Gen1;
• Один сетевой десятигигабитный порт RJ-45 и два USB 3.1 Gen 1;
• Два USB 3.1 Gen2 (Type A и Type C);
• Блок аудиоразъемов.

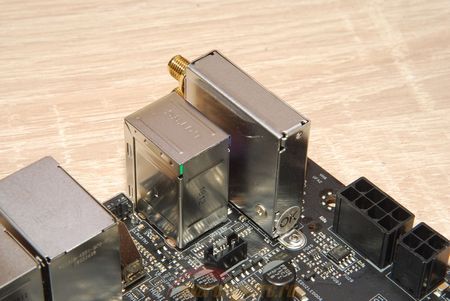

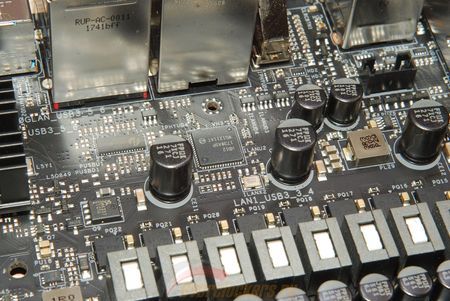

Сетевые возможности новинки ASRock представлены несколькими контроллерами. Во-первых, это Aquantia AQC107, обеспечивающий скорость передачи данных до 10 Гбит в секунду. Контроллер накрыт радиатором.

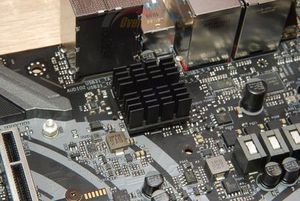

Просьба обратить внимание: теплорассеиватель держится лишь на термоинтерфейсе – липучей ленте. Со временем материал может потерять клейкость, и радиатор может банально отвалиться, устроив, например, короткое замыкание.

Во-вторых, это традиционный гигабитный контроллер, в роли которого выступает Intel i211AT.

В-третьих, это карта расширения Wi-Fi, установленная в слот M.2 Key E и зафиксированная в нем винтами.

Карта расширения Intel Wireless-AC 3168 обеспечивает Wi-Fi со скоростью до 433 Мбит/с и Bluetooth 4.2. Операционной системой Windows 10 и этот контроллер, и Intel i211AT подхватываются без необходимости ручной установки драйверов. Для Aquantia AQC107 необходимое программное обеспечение пользователю придется устанавливать самостоятельно.

Слоты расширения

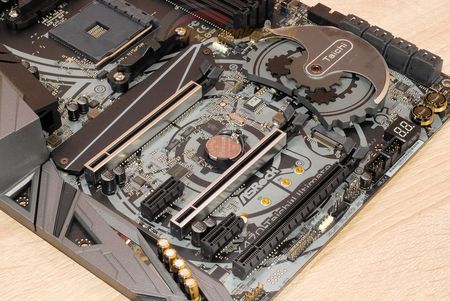

На материнской плате установлено пять слотов PCI-Express 3.0 – три PEG и два PCI-E x1.

Первый и второй PEG подключены к процессору и делят между собой 16 линий PCI-Express 3.0 от него. Тут также свои нюансы: 16 линий есть лишь в процессорах Summit Ridge и Pinnacle Ridge, тогда как Bristol Ridge и Raven Ridge обеспечивают только восемь линий PCI-Express 3.0. При установке этих процессоров второй PEG просто не работает. Использование ЦП сказывается и на M.2: в верхнем четыре линии PCI-Express доступны только при установке Summit Ridge, Raven Ridge и Pinnacle Ridge; при использовании Bristol Ridge линий PCI-Express 3.0 доступно только две. Очередное архитектурное ограничение самих процессоров AMD, а не материнской платы.

Третий PEG физически является PCI-Express 3.0 x4 и вместе с обоими PCI-Express 3.0 x1 и нижним M.2 подключен к набору системной логики AMD X470. Во всех них версия PCI-Express – 2.0. При задействовании третьего PEG отключается нижний M.2.

Nvidia SLI будет работать только для двух видеокарт – Nvidia блокирует этот режим в своих драйверах для слотов с числом линий PCI-E менее восьми. Именно поэтому в комплекте с материнской платой идет мостик только на два ускорителя. AMD CrossFire должен заработать и с тремя видеокартами, хотя нужно помнить, что с процессором AMD X470 сам по себе соединен только четырьмя линиями PCI-Express 3.0, часть пропускной способности которых отбирается на периферийные контроллеры. Так что конфигурация сомнительная.

Первый и второй PEG оснащены алюминиевым кожухом с собственными точками пайки к плате: ASRock Steel Slot лучше переносит повышенную нагрузку от видеокарт с массивными тяжелыми системами охлаждения, обладающими большой массой.

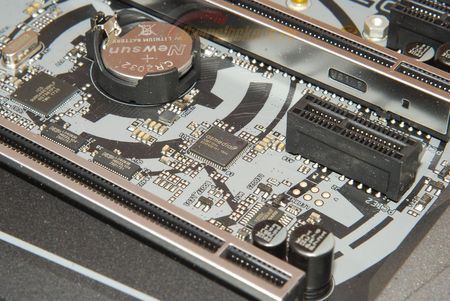

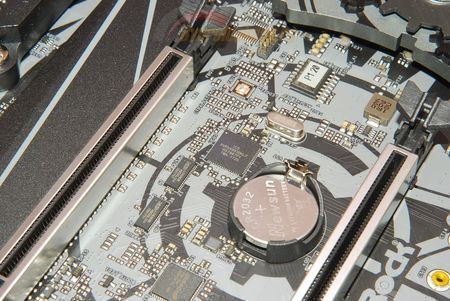

Для полноты картины отметим, что недостающий объем линий PCI-Express (два сетевых контроллера, один из которых десятигигабитный, по одному дополнительному контроллеру USB 3.1 Gen 2 и SATA 6 Гбит/с, два M.2 – считаем все это) компенсируется установкой микросхемы-разветвителя ASMedia ASM1184:

Аппаратная составляющая BIOS

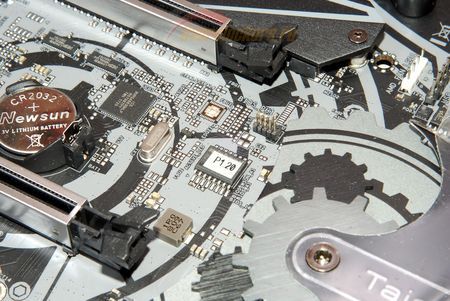

Микросхема флеш-памяти BIOS размещена на некотором удалении от процессора и, сюрприз, она одна. Однако это самый настоящий «двойной BIOS» – в один корпус упаковано две микросхемы. Мне такое решение на массовой потребительской материнской плате встречается, кажется, впервые.

Чуть выше флеш-памяти распаяна колодка «BIOS_PH1», которая также нестандартна и отличается уменьшенными размерами. Она предназначена для прямого подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую и «реанимацию» платы при повреждении BIOS.

Изначально микросхема накрыта наклейкой с указанием версии микрокода, записанной во флеш-память на заводе при изготовлении материнской платы.

Модель	ASRock X470 Taichi Ultimate
Ссылка на сайт	Страница материнской платы на сайте производителя
Версия BIOS, с которой проводилось тестирование	P1.50 за 4 июля 2018 года
BCLK	От 100 до 200 МГц с шагом с 1 МГц
Оперативная память, МГц	Поддержка XMP; Множители для DDR4 1866 / 2133 / 2400 / 2666 / 2733 / 2800 / 2866 / 2933 / 3000 / 3066 / 3133 / 3200 / 3266 / 3333 / 3400 / 3466 / 3600 / 3733 / 3866 / 4000 МГц
Множитель процессора CPU Core	От 1600 до 6300 МГц
Напряжение CPU Core Voltage	- надбавкой от -0.10000 до 0.30000 В с шагом 0.00625 В; - фиксированное значение от 0.90000 до 1.60000 В с шагом 0.00625 В
Напряжение CPU SoC Voltage	- надбавкой от 0.00000 до 0.30000 В с шагом 0.00625 В; - фиксированное значение от 0.90000 до 1.60000 В с шагом 0.00625 В
Компенсация просадок напряжения CPU Core Voltage (LoadLine Calibration)	Auto, Level 1 – Level 5
Компенсация просадок напряжения CPU SoC Voltage (LoadLine Calibration)	Auto, Level 1 – Level 5
Напряжение оперативной памяти	Auto, от 1.100 до 1.800 В с шагом 0.005 В
Интерфейс BIOS	Графический, поддержка восьми языков локализации, в том числе русского
Функциональность BIOS	Профили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB)
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек	Только USB и FAT16/32; Файловая система NTFS и SATA/PCI-E поддерживаются только для профилей настроек

Setup BIOS

Заводской версией BIOS являлась P1.20. Для тестирования было произведено обновление до P1.50 (последняя на момент тестирования).

Следует заметить, что встроенная программа обновления BIOS работает только через LAN от контроллера Intel.

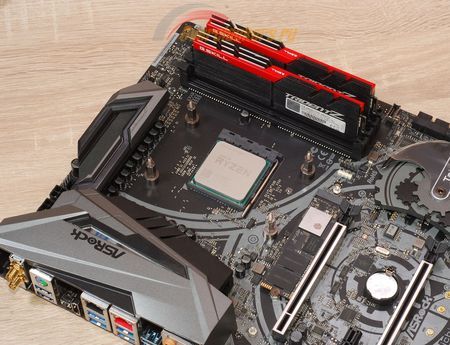

Тестовый стенд

Для тестирования ASRock X470 Taichi Ultimate была собрана следующая конфигурация:

• Процессор: AMD Ryzen 7 2700 «Pinnacle Ridge»;
• Система охлаждения: Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A) с применением дополнительного крепления Corsair CW-8960046;
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память: 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
• Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт (экземпляр из этого обзора);
• Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
• Накопитель: демо-образец Silicon Motion на базе контроллера SM2262G объемом 480 Гбайт (SM2262G + TLC 3D 64L 256 Gbit ?/Micron + SVN105);
• Корпус: открытый стенд;
• Операционная система: Microsoft Windows 10 x64 1803 April 2018 Update «Домашняя» (сборка 17134.191).

Процессорный разъем AMD Socket AM4 примечателен тем, что под него на данный момент де-факто существует аж четыре поколения процессоров. Первое – это APU на ядре «Bristol Ridge» – этакий «привет» из прошлого: по сути это заметно модернизированная архитектура AMD Bulldozer, известная с 2011 года, с некоторыми доработками, добавлением графического ядра и внедрением поддержки DDR4 (AMD Carrizo).

Настолько бледное и невзрачное решение (изначально устаревшее для 2016-2017 годов процессорное ядро, устаревший GPU и поддержка памяти DDR4 с частотой не выше 2400 МГц, в системе с четырьмя модулями DDR4 не каждый Bristol Ridge просто может работать стабильно на частотах выше 1866-2133 МГц), что его поддержка во многих материнских платах осуществлена по принципу «работает и ладно». И несмотря на то, что множитель процессорных ядер изначально разблокирован, часто модели Socket AM4 не умеют им управлять. А то и вовсе скрывают какие-либо «разгонные» настройки.

Второе – собственно AMD Zen 2017 года выпуска, кодовое имя «Summit Ridge». Процессорная архитектура, ставшая настоящим прорывом последних лет, заставившая, наконец, зашевелиться монополизировавшую рынок Intel. Пусть и не стали эти процессоры абсолютными лидерами производительности, но прирост быстродействия принесли серьезный.

Третье – модифицированный Summit Ridge, к которому был добавлен новый GPU – AMD Vega. Получившееся в итоге решение официально представили в январе 2018 года под именем «Raven Ridge». А в апреле 2018 года дебютировал «Pinnacle Ridge»: архитектура Zen перенесена на новый техпроцесс, небольшие оптимизации на уровне ядра, возросший на 10-15% частотный потенциал (APU на базе «Pinnacle Ridge» под кодовым именем «Picasso» выйдут в свет месяцев через восемь-десять).

Тестируемая материнская плата ASRock отличается нескромным ценником и, скорее всего, будет приобретаться пользователями под эксплуатацию в связке со старшими AMD Zen последнего поколения, с таким процессором мы ее и протестируем – AMD Ryzen 2700.

Точность установки напряжений

Для начала проверим точность установки напряжений на AMD Ryzen 2700X на частоте 4 ГГц при напряжениях VCore, выставленном в BIOS равным 1.45 В, и SoC Voltage 1.1 В. Параллельно посмотрим на работу LoadLine Calibration (в BIOS есть выбор из пяти режимов, а также автоматическая регулировка материнской платой). Оперативная память – на частоте 3200 МГц с таймингами 16-16-16.

Замеры напряжений осуществляются мультиметром, в качестве точек замера напряжений CPU Core Voltage и CPU SoC Voltage брались выводы с тыльной стороны печатной платы под процессорным разъемом, а напряжения памяти – с выводов слотов DRAM на тыльной стороне платы.

Материнская плата, если верить программному обеспечению, предлагает нам двойной программный мониторинг напряжений CPU, отображаются данные с датчиков SVI2 TFN и контроллера I/O. Эти значения хоть и незначительно, но отличаются, а потому в таблицах приводятся они все. Небезызвестная программа CPU-Z за напряжение процессора принимает Vcore.

Помимо этого присутствует программный мониторинг температуры цепей питания процессора – отображается два датчика, расположенных, судя по всему, где-то среди элементной базы (не забываем, что теплотрубка, соединяющая радиаторы, способствует некоторому выравниванию температур).

Дополнительно предлагается развернутый мониторинг энергопотребления, но эти значения у меня проверить нет возможности.

Напряжение CPU Core Voltage (VCore)

Параметр	Простой			Нагрузка LinX AVX
Установлено 1.45 В	Программно CPU Core Voltage (SVI2 TFN)	Программно Vcore	Мультиметр	Программно CPU Core Voltage (SVI2 TFN)	Программно Vcore	Мультиметр
Auto	1.437	1.440	1.45	1.381	1.424	1.43
Level 1	1.450	1.440	1.45	1.450	1.472	1.51
Level 2	1.444	1.440	1.45	1.431	1.472	1.49
Level 3	1.444	1.440	1.45	1.419	1.456	1.47
Level 4	1.437	1.440	1.45	1.387	1.424	1.45
Level 5	1.437	1.440	1.45	1.375	1.424	1.43

В простое режим LLC роли не играет. Под нагрузкой наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) является Level 4, по факту материнская плата установила Level 5. Точность программного мониторинга находится на неплохом уровне.

Напряжение CPU SoC Voltage (CPU NB Core)

Параметр	Простой			Нагрузка LinX AVX
Установлено 1.10 В	Программно SoC Voltage (SVI2 TFN)	Программно VDDCR_SOC	Мультиметр	Программно SoC Voltage (SVI2 TFN)	Программно VDDCR_SOC	Мультиметр
Auto	1.100	1.096	1.10	1.094	1.104	1.12
Level 1	1.106	1.112	1.12	1.106	1.120	1.14
Level 2	1.106	1.112	1.11	1.106	1.128	1.13
Level 3	1.106	1.104	1.11	1.100	1.120	1.13
Level 4	1.100	1.104	1.11	1.094	1.112	1.12
Level 5	1.100	1.096	1.10	1.094	1.112	1.12

А тут смена режимов LLC оказывает влияние и на напряжение в простое. В режиме нагрузки наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) становится режим Level 4, однако речь идет о таких величинах разницы, что на практике можно смело не трогать LLC вовсе. Точность программного мониторинга достаточно хорошая.

Температурный режим и разгон

Нагрев новых процессоров AMD значителен: если раньше я разгонял свой Ryzen 7 1700, зачастую обходясь простым Scythe Katana 4, то для нового Ryzen 7 2700 даже Noctua NH-D14 в связке с Thermalright TY-143 хватает впритык.

Поэтому решено использовать СЖО Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A). А в силу того, что купленный мной в декабре 2017 года экземпляр не укомплектован креплением под Socket AM4 (и, как меня заверил представитель TT, это нормально, равно как и отсутствие оного в России в массовой продаже), пришлось докупить за незначительную сумму крепление Corsair CW-8960046.

С другой стороны, тестируемая материнская плата тоже не из дешевых, как и процессор с оперативной памятью, а потому использование СЖО выглядит логично. Но применение жидкостной системы охлаждения приводит к тому, что цепи питания оказываются без какого-либо обдува, что накладывает на этот элемент платы дополнительные требования.

ASRock X470 Taichi Ultimate справляется с этой сложностью очень хорошо: в штатном режиме температура с тыльной стороны печатной платы в области элементов цепей питания процессора даже под LinX AVX доходит всего до 53°C.

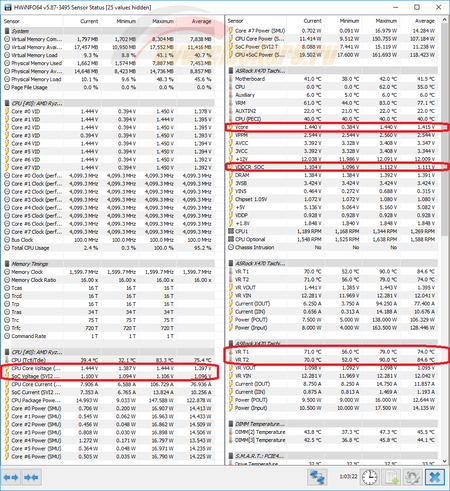

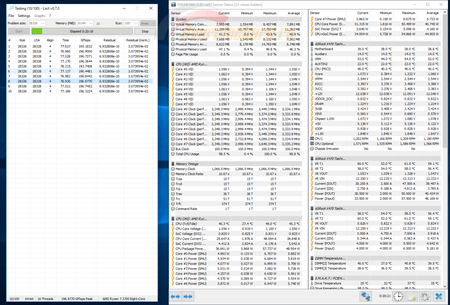

При этом программный мониторинг самой системной платы фиксировал максимум 61°C.

В режиме «Все настройки по умолчанию» под LinX AVX и Blender частота работы процессора в среднем составила около 3300-3350 МГц при нагрузке на все ядра (при активных в Windows режимах «Высокая производительность» и «Сбалансированный»):

Разгон? Разгон класса «так себе». Во всяком случае, энтузиаста материнская плата может и разочаровать: традиционный разгон через оперирование множителями AMD Ryzen 2700 остановился на отметке 4100 МГц по процессору по всем ядрам и 3200 МГц по памяти.

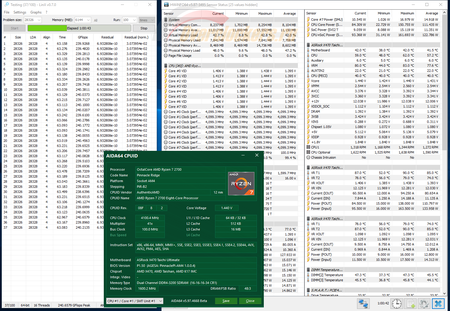

Ryzen 7 2700 разогнан до своего предела. Оперативная память – с практической точки зрения 3200 МГц это хороший результат, но он скромен для флагманской платы, коей является героиня материала. Пробы с различными «вторичными» настройками вроде CLD0 (адрес в BIOS: Advanced >> AMD CBS >> NBI0 Common Options ) позволили лишь поднять частоту памяти, с которой система могла запускаться, но планка стабильности не повышалась.

Полный список настроек, при которых удалось достичь вышеуказанного результата:

CPU Frequency - 4100

CPU Voltage - 1.45 В

CPU SOC Voltage - 1.100 В

CPU Load-Line Calibration - Level 4

VDDCR_SOC Load-Line Calibration - Level 4

DRAM Voltage - 1.350 В

DRAM Frequency – DDR4-3200

tCL - 16T

tRCDRD - 16T

tRCDWR - 16T

tRP - 16T

tRAS - 34T

tRFC - 720T

CR – 1T

procODT - 60 ohm

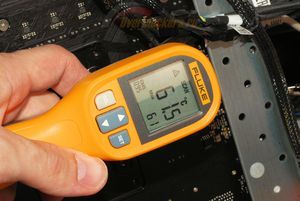

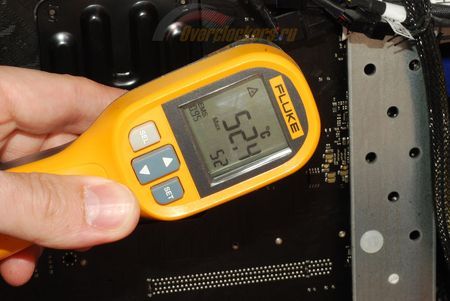

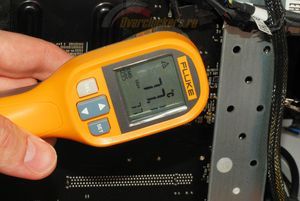

В режиме максимального разгона температура с тыльной стороны ASRock X470 Taichi Ultimate в области элементов цепей питания ЦП под Blender (2.79 x64; свободно доступная демо-сцена Barcelona Pavilion) под конец теста (примерно 12 минут) доходит до 62°C. Под LinX AVX – слегка не дотягивается до 78°C.

Программный мониторинг сообщает о нагреве до 70°C и 90°C соответственно.

На материнской плате распаян дополнительный внешний тактовый генератор ICS 9VRS4883BKLF.

Благодаря чему она позволяет, в теории, обходить архитектурное ограничение процессоров AMD Socket AM4 – невозможность более-менее полноценного оперирования «базовой частотой» (BCLK) и соответствующего разгона.

В BIOS платы присутствует параметр, ответственный за частоту BCLK, и его можно изменять в пределах 100-200 МГц с шагом 1 МГц (что интересно, он называется «APU/PCIE Frequency»). На практике уже на частотах около 105 МГц система теряет адекватность поведения, периодически отказываясь запускаться с выводом на индикаторе POST-кодов значения «0D».

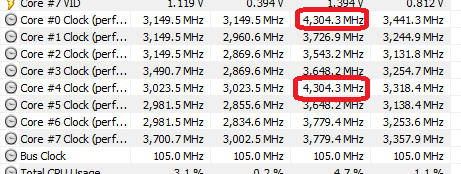

При первых же тестах в тех случаях, когда система запускалась, было обнаружено, что при невысоких множителях (например, если вручную выставить частоту 3200 МГц по ядрам) процессора не отключается CPB (настройка CPB Mode = Disabled игнорируется), из-за чего частота процессора в определенные моменты подскакивает до 4300 МГц и более, а используемый экземпляр CPU такие частоты удерживать не в состоянии.

Отключение всех Pstates, кроме «0» и «1» (адрес в BIOS: Advanced >> AMD CBS >> Zen Common Options >> Custom Pstates / Throttling ), минимизировало такие всплески, после чего система стала охотнее запускаться на более высоких частотах BCLK, однако на 110 МГц из системы «пропал» системный SSD. Такое поведение – типичный признак того, что вместе с частотой BCLK растет и частота PCI-Express.

Установка частоты 133 МГц приводит к тому, что система уходит в непрерывные попытки запуска, через некоторое время материнская плата просто сбрасывает все настройки (не перезапускается в «безопасном» режиме, а именно обнуляет). Ради интереса я откатился с официальной версии BIOS P1.50 до инженерной L1.36A, результат был идентичен.

Логичный вопрос: ну и зачем было ставить на печатную плату внешний тактовый генератор, если толку от него практически никакого?

Заключение

Когда я добрался до написания этих строк, мне невольно снова вспомнилась ASRock X370 Taichi, точнее, заключение по ней. Тут выходит все то же самое: неплохо оснащенная материнская плата, качественная элементная база. Но при этом не остается ощущения именно флагманского продукта, для него оснащение ASRock X470 Taichi Ultimate выглядит несколько бледновато.

Нужно отметить цепи питания процессора: они действительно способны справиться со старшими Ryzen, а их нагрев даже при отсутствии обдува будет находиться на приемлемом уровне. Но ASRock необходимо подтягивать программный уровень: неудобный разгон памяти с разбросанными по различным разделам настройками разгона памяти, нерабочий разгон по BCLK (и на ASRock X370 Taichi к нему тоже были претензии). Да и разгонный потенциал модели оказался невыразителен, хотя, возможно, это проблема конкретного образца, прибывшего на тестирование.

В целом ASRock X470 Taichi Ultimate подходит пользователям, которые изначально нацелены на сеть 10 Гбит, в иных случаях (и их будет большинство) стоит приобрести «обычную» ASRock X470 Taichi.

По итогам обзора материнская плата ASRock X470 Taichi Ultimate получает награду:
