Обзор и тестирование материнской платы ASRock Fatal1ty H370 Performance: топ на нетоповом чипсете (страница 2)

для раздела Лаборатория

Подсистемы питания процессора и оперативной памяти

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA.

Для ASRock Fatal1ty H370 Performance заявляется наличие некоего десятифазного питания.





CPU

  • Supports 8th Generation Intel Core Processors (Socket 1151);
  • Supports CPU up to 95W;
  • Digi Power design;
  • 10 Power Phase design;
  • Supports Intel Turbo Boost 2.0 Technology.

На деле, как это водится, схема сложнее и не без ухищрений.

450x357  47 KB. Big one: 1500x1189  403 KB

Во-первых, тут налицо традиционный фокус для пользователей, считающих количество фаз питания ЦП по количеству дросселей: два нижних дросселя – это напряжения VCCIO и VCCSA. Два однофазных преобразователя, независимых друг от друга и управляемых двумя отдельными Anpec APW8720B.

450x301  45 KB. Big one: 1500x1004  318 KB





Два раздельных преобразователя – явление не такое частое, обычно одно напряжение получается простым понижением из другого. Но есть ли в этом смысл в данном случае? Скорее нет – не те возможности для разгона у Intel H370 (по крайней мере, на данный момент). Тут скорее эстетическо-моральное удовлетворение.

Именно за напряжение CPU VCore отвечают восемь фаз, но и они не совсем «честные» – используются удвоители фаз uPI uP1961S.

450x301  37 KB. Big one: 1500x1004  245 KB

Силовые элементы – по одному SinoPower SM4336 и SM4337 на каждую из этих фаз.

Фаз для питания встроенного графического ядра процессора две, они уже «абсолютно честные», тут применяются по два SinoPower SM4336 и одному SM4337 под управлением драйверов uP1962S.





450x301  36 KB. Big one: 1500x1004  251 KB

Управляет фазами VCore и iGPU ШИМ-контроллер uPI UP9521P.

450x301  31 KB. Big one: 1500x1004  192 KB

В целом схема питания процессора выглядит как «1+1+4*2+2», так что если считать фазы VCore и iGPU, заявление ASRock о десятифазном питании процессора можно считать честным.

450x357  358 KB





Разъем дополнительного питания ATX, ESP12V, развернут защелкой наружу и может вызвать проблемы в тесных корпусах, уперевшись либо в стенку корпуса, либо в блок питания.

450x407  30 KB. Big one: 1500x1357  216 KB

Однофазное питание оперативной памяти построено на базе пары SinoPower SM4336 и пары SM4337, ШИМ-контроллер вынесен по другую сторону слотов памяти – Anpec APW8720B.

250x168  11 KB. Big one: 1500x1005  216 KB 250x167  11 KB. Big one: 1500x1004  172 KB

Прочая элементная база и особенности







450x301  29 KB. Big one: 1500x1004  212 KB

На плате установлено четыре слота DDR4 с классическими защелками с верхнего конца и неподвижными фиксаторами с нижнего конца. И это скорее дань имиджу: проблемы совместимости возникнут разве что если умудриться установить какую-то очень длинномерную плату расширения в верхний PCI-E x1 (а поди найди таковые в продаже). А вот при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG никаких проблем не возникло бы в принципе – места с лихвой.

Заявлена поддержка до 64 Гбайт оперативной памяти в двухканальном режиме с частотой не выше 2666 МГц. Никакого разгона оперативной памяти свыше указанной частоты нет – это ограничение используемого набор системной логики Intel H370. Ручное включение пользователем XMP-профиля с более высокой частотой даст все те же 2666 МГц, изменятся лишь тайминги.

Под разъемом основного питания ATX на плате имеется две 20-контактные колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), обе они распаяны вертикально к плоскости платы. Реализованы они благодаря возможностям Intel H370, дополнительные контроллеры здесь не используются.

450x203  21 KB. Big one: 1500x678  167 KB



Еще ниже установлено шесть SATA 6 Гбит/с, ориентированных параллельно плоскости платы («лежачие» разъемы). Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что, так или иначе, ограничивается доступ … сразу ко всем SATA.

450x322  35 KB. Big one: 1500x1073  297 KB

Сюрприз. В теории можно установить видеокарту в слот ниже, однако имеет ли такое ухищрение какой-либо смысл? Нижний PEG является лишь PCI-E 3.0 x4, а героиня сегодняшнего обзора более логично будет смотреться с видеокартой уровня NVidia GeForce GTX1080, которой пропускной способности такого слота может и не хватить.

Помимо шести SATA 6 Гбит/с, на плате распаяно аж три посадочных места M.2.

450x320  38 KB. Big one: 1500x1068  332 KB



В верхнем M.2 допускается установка карт расширения типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм, в среднем можно установить типоразмер 22 х 30, а в нижнем - 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм. Средний рассчитан на установку модулей WiFi, для чего на задней интерфейсной панели платы есть стойка с отверстиями для крепления антенн. Обращу внимание дополнительно: средний M.2 – это Key E, в него нельзя установить распространенные M.2 Key A/B (например, SSD вроде Samsung 970 EVO), даже если проигнорировать сложности с типоразмером. В верхний и нижний M.2 допускается установка PCI-Express 3.0 x4 карт расширения (в т.ч. AHCI/NVMe SSD) и SATA SSD.

По нижнему краю платы мы обнаружим:

450x174  21 KB. Big one: 1500x579  193 KB
  • Две колодки для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности), над ними – колодку для подключения программатора BIOS;
  • Два разъема для подключения вентиляторов или помп СЖО;
  • Две колодки для подключения четырех портов USB 2.0;
  • Две колодки для подключения дополнительной светодиодной подсветки;
  • Разъем для подключения вентилятора или помпы СЖО;
  • Колодку COM-порта;
  • Колодку для подключения модуля шифрования TPM;
  • Колодку фронтальной аудиопанели корпуса системного блока.

Аудиотракт занимает весь правый край платы и накрыт пластиковым кожухом, сквозь который проходят конденсаторы Nichicon.

250x161  12 KB. Big one: 1500x966  319 KB 250x161  12 KB. Big one: 1500x966  293 KB



От основной части платы аудиотракт обособлен участками текстолита, лишенными токопроводящих слоев, что в теории должно защищать аудиотракт от части электромагнитных наводок.

Однако рисунок этих изолирующих участков, во-первых, специфичен, что обусловлено размещением светодиодов декоративной подсветки, во-вторых – довольно прерывистый.

450x262  23 KB. Big one: 1500x872  201 KB

В основе аудиотракта лежит современный контроллер Realtek ALC1220.

450x301  29 KB. Big one: 1500x1004  194 KB



Рядом, немного ниже, можно обнаружить операционный усилитель NE5532 авторства Texas Instruments.

450x301  36 KB. Big one: 1500x1004  241 KB

Судя по разводке, он используется для работы фронтальных аудиоразъемов, а вот встроенный в ALC1220 – для задних аудиоразъемов (да и сама ASRock утверждает это: NE5532 Premium Headset Amplifier for Front Panel Audio Connector). Кстати, и задние аудиоразъемы, и колодка передних позолочены.

Гигабитный сетевой контроллер размещен за задней интерфейсной панелью, в его роли выступает Intel i219V.

450x301  40 KB. Big one: 1500x1004  293 KB



Кстати, тут же мы можем видеть микросхемы-повторители сигнала ASMedia ASM1562 для интерфейса USB, которые в ряде случаев позволяют стабилизировать сигнал в ряде случаев. Они не являются обязательным элементом, и все же компания ASRock не стала экономить в своей плате на таких мелочах.

Задняя интерфейсная панель

ASRock Fatal1ty H370 Performance поразила меня тем фактом, что на ее задней панели нашлось место аж D-Sub! Верхний ценовой сегмент для решений на Intel H370, материнская плата будет приобретаться явно не для бедного офиса в паре с Celeron для работы секретарши в Word и «косынке», и даже среди совсем дешевых мониторов можно наткнуться не только на DVI, но даже DisplayPort и HDMI, однако ж… Зато обладателям DVI предлагается докупать переходник с HDMI – такого разъема на задней панели платы нет.

450x277  27 KB. Big one: 1500x923  227 KB
  • Разъем PS/2 для подключения мыши или клавиатуры, два USB 2.0;
  • Один D-Sub;
  • Один DisplayPort и HDMI;
  • Два USB 3.1 Gen1;
  • Один сетевой порт RJ-45 и два USB 3.1 Gen2 (Type A и Type C);
  • Стойка фиксации антенн WiFi от адаптера, установленного в посадочное место M.2 key E;
  • Блок аудиоразъемов.

450x296  38 KB. Big one: 1500x988  326 KB



Слоты расширения

На плате установлено шесть слотов PCI-Express 3.0 – два PEG и четыре PCI-E x1.

450x320  38 KB. Big one: 1500x1068  332 KB

Из двух PEG подключен к процессору только верхний (он является слотом PCI-Express 3.0 x16). Второй PEG физически является PCI-Express 3.0 x4 и и вместе с четырьмя PCI-Express 3.0 x1 подключен к набору системной логики Intel H370, причем две из четырех линий он делит с двумя самыми нижними PCI-Express 3.0 x1, переключаясь в режим PCI-E x2 при задействовании одного из них или их обоих.

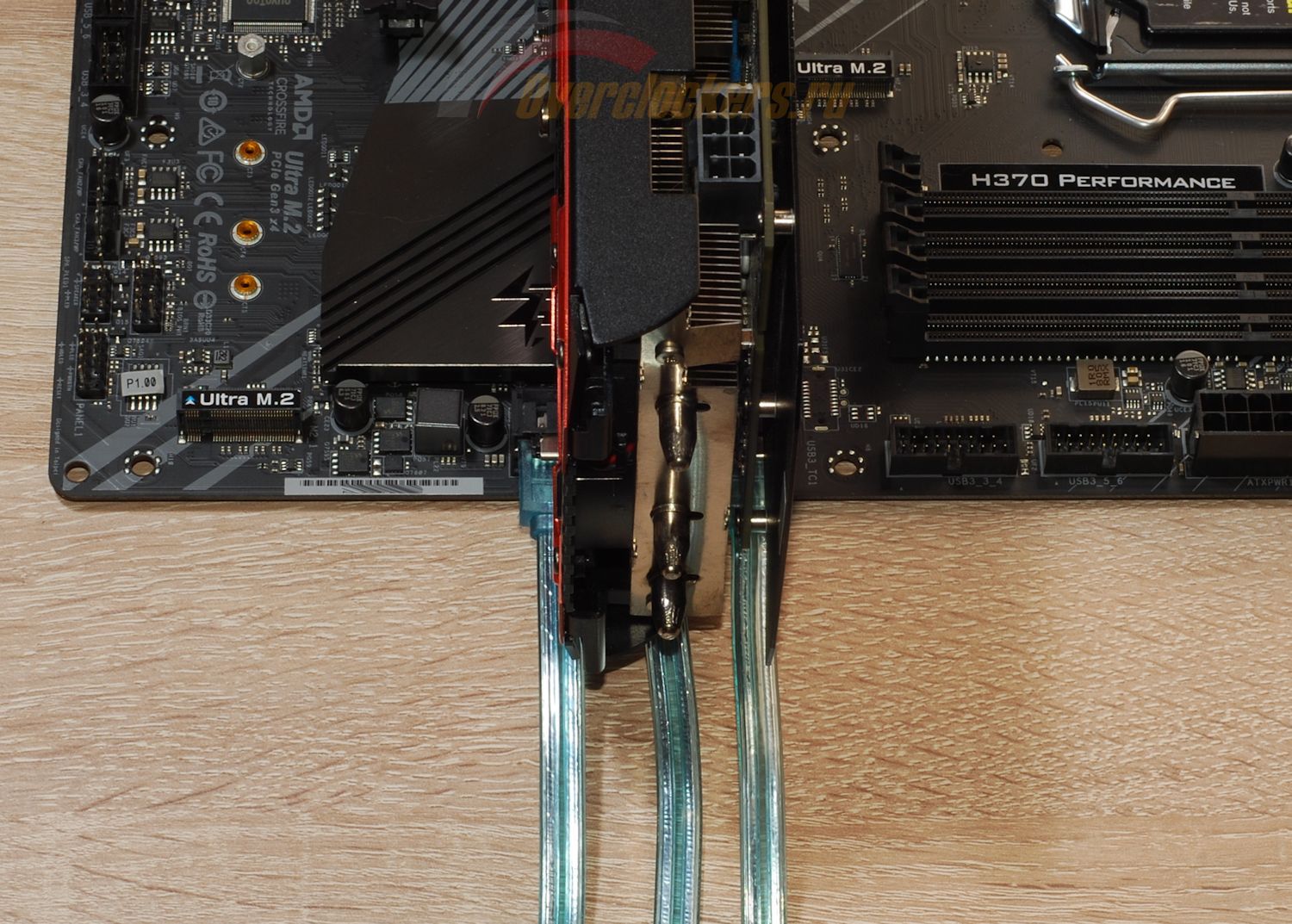

Нужно обратить внимание, что NVidia SLI тут работать не будет в силу того, что NVidia блокирует этот режим в своих драйверах для слотов с числом линий PCI-E менее восьми. А вот AMD CrossFire работать должен заработать, хотя нужно помнить, что с процессором Intel H370 сам сообщается посредством DMI 3.0, который в сути – слегка модифицированный PCI-E 3.0 x4, часть пропускной способности которого «отъедает» периферия вроде USB, SATA и т.д.

Верхний PEG оснащен алюминиевым кожухом с собственными точками пайки к плате: ASRock Steel Slot лучше переносит повышенную нагрузку от видеокарт с массивными тяжелыми системами охлаждения, обладающих большим весом.

450x301  33 KB. Big one: 1500x1004  196 KB

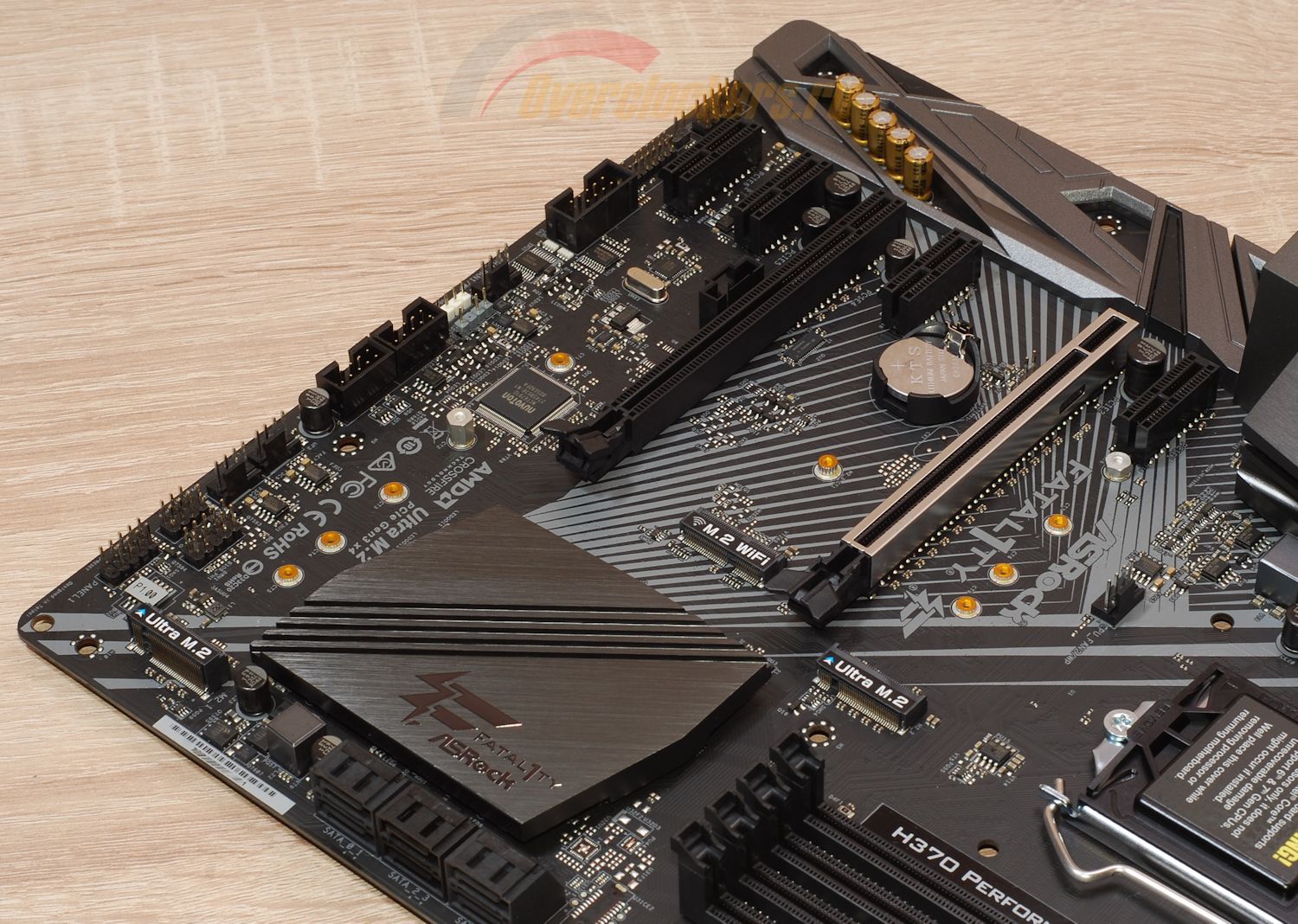

Помимо этого на плате расположено три M.2, два из которых (верхний и нижний) являются M.2 в привычном понимании пользователей, а средний – это Key E. Подробней этот момент рассмотрен выше, нет смысла повторяться.

450x301  38 KB. Big one: 1500x1004  239 KB

Аппаратная составляющая BIOS

Микросхема флеш-памяти BIOS размещена в правом нижнем углу платы. Единственная и распаянная прямо на плату. Рядом с ней размещена колодка для прямого подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую и «реанимацию» платы при повреждении BIOS.

450x436  51 KB. Big one: 1500x1452  363 KB

Изначально микросхема накрыта наклейкой с указанием версии микрокода, прописанной на заводе при изготовлении платы. При снятии этой наклейки была обнаружена микросхема Winbond 25Q128 объемом 128 Мбит.

450x313  40 KB. Big one: 1500x1043  265 KB

Модель ASRock Fatal1ty H370 Performance
Ссылка на сайтСтраница материнской платы на сайте производителя
Версия BIOS, с которой проводилось тестированиеP3.00 за 23 июля 2018 года
BCLKНедоступно
Оперативная память, МГцПоддержка XMP;
Множители для DDR4 800 / 933 / 1066 / 1200 / 1333 / 1466 / 1600 / 1733 / 1866 / 2000 / 2133 / 2266 / 2400 / 2533 / 2666;
Тайминги задаются как едино, так и по каналам раздельно
Множитель процессора
CPU Core
Только Offset AVX
Множитель процессора
CPU Ring
Только offset относительно множителя процессора, причем доступны только значения «включить» и «выключить», а не конкретные величины
Напряжение CPU Core- надбавкой от -100 до +200 мВ с шагом 5 мВ;
- фиксированное значение от 0.900 до 1.520 В с шагом 0.005 В
Напряжение интегрированного графического ядра CPU (VAXG)- надбавкой от -100 до +200 мВ с шагом 5 мВ;
- фиксированное значение от 0.900 до 1.520 В с шагом 0.005 В
Напряжение CPU VCCIOФиксированное значение от 0.950 до 1.200 В с шагом 0.010 В
Напряжение CPU VCCSAФиксированное значение от 1.050 до 1.300 В с шагом 0.010 В
Компенсация просадок напряжения CPU Core (LoadLine Calibration)Auto, Level 1 – Level 5
Компенсация просадок напряжения CPU VAXG (LoadLine Calibration)Недоступно
Напряжение оперативной памятиAuto, от 1.200 до 1.550 В с шагом 0.050 В
Прочие напряженияVCCST
Интерфейс BIOSГрафический, поддержка восьми языков локализации, в том числе русского
Функциональность BIOSПрофили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB)
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроекТолько USB и FAT16/32;
Файловая система NTFS и SATA поддерживается только для профилей настроек
Secure BootПо умолчанию отключено

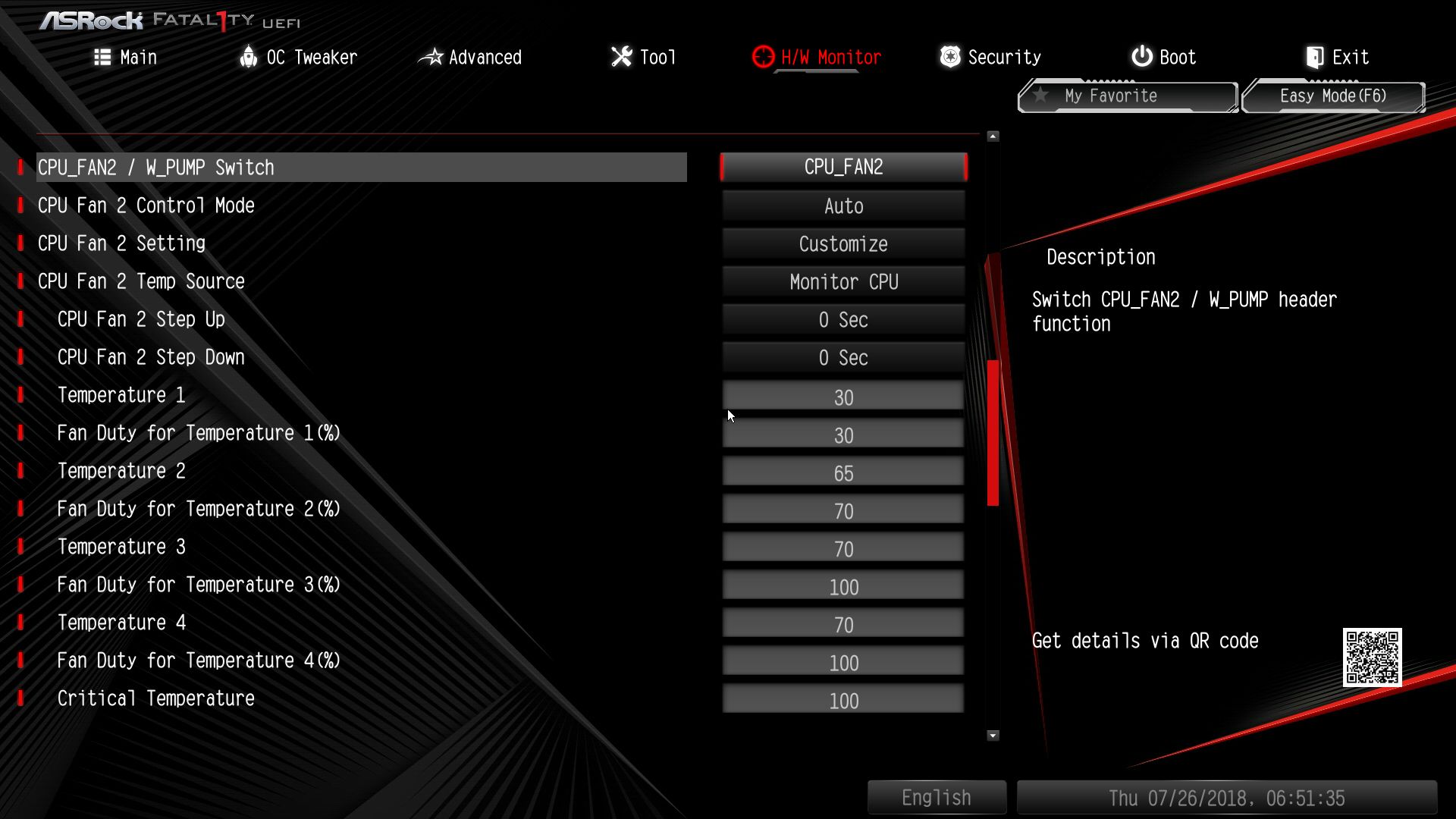

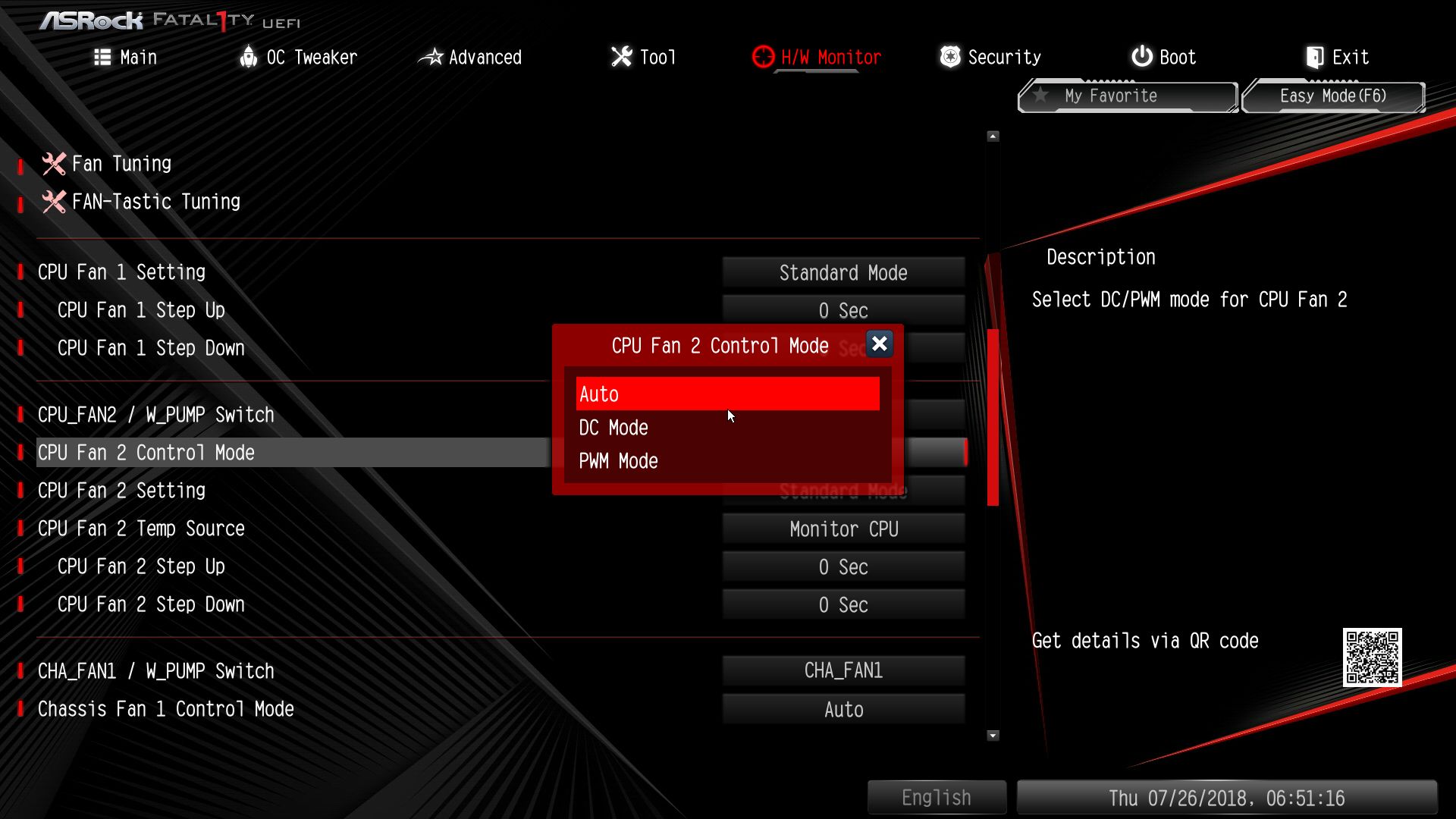

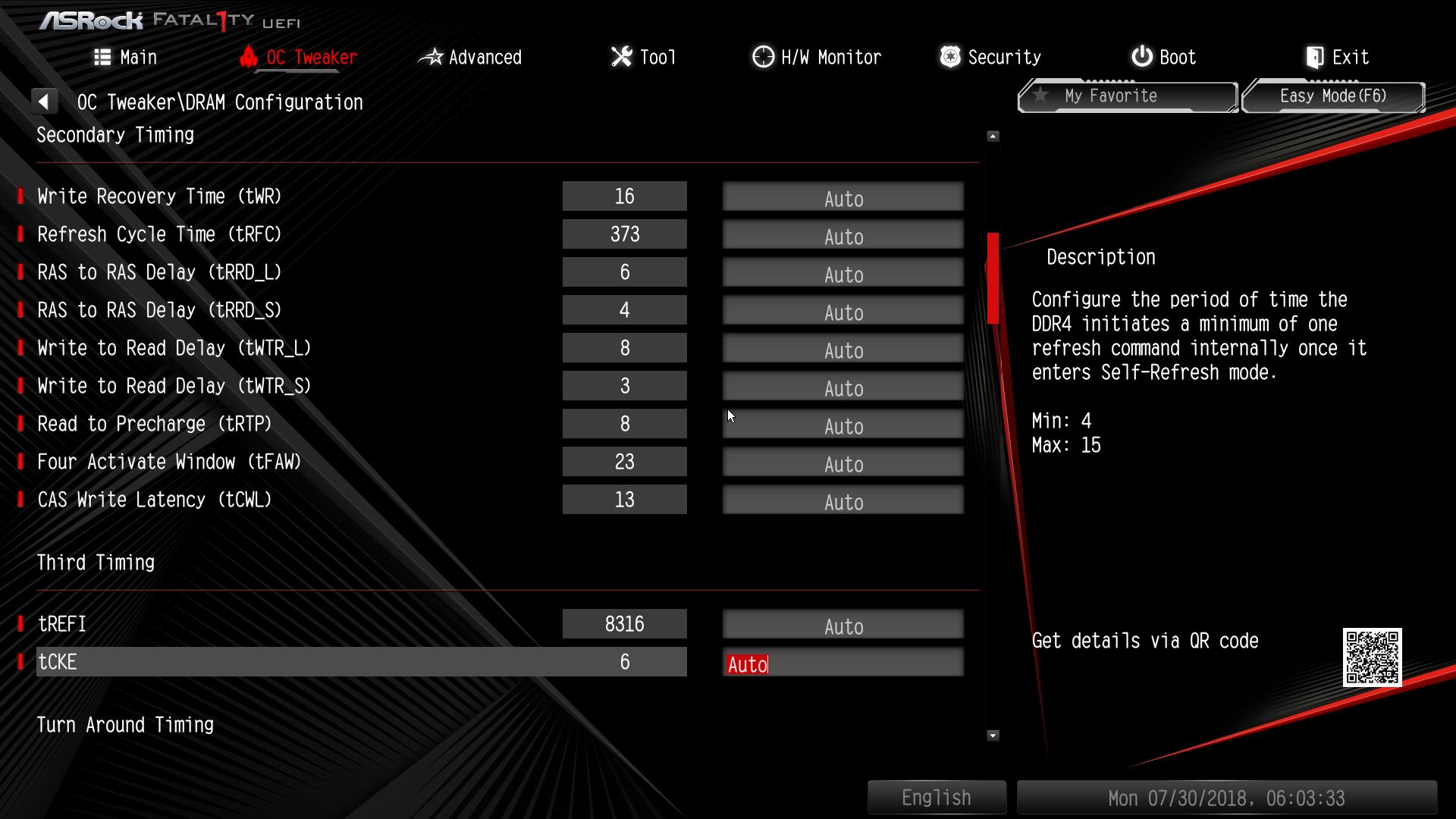

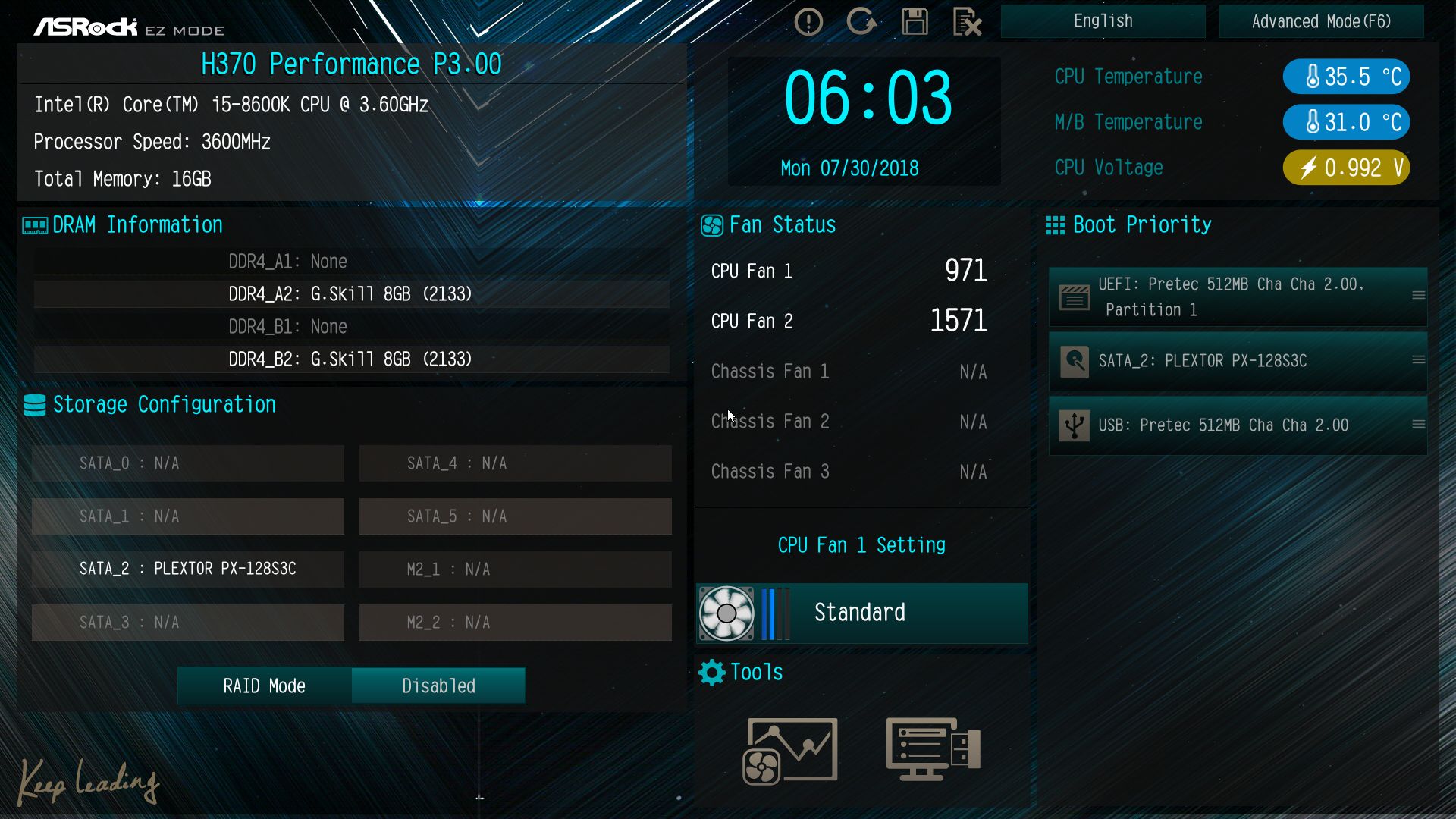

Setup BIOS

Заводской версией BIOS являлась P1.00. Для тестирования было произведено обновление до P3.00 (последней на момент тестирования).

150x84  4 KB. Big one: 1920x1080  276 KB 150x84  3 KB. Big one: 1920x1080  185 KB 150x84  3 KB. Big one: 1920x1080  196 KB 150x84  4 KB. Big one: 1920x1080  231 KB

150x84  3 KB. Big one: 1920x1080  213 KB 150x84  3 KB. Big one: 1920x1080  214 KB 150x84  4 KB. Big one: 1920x1080  221 KB 150x84  4 KB. Big one: 1920x1080  201 KB

150x84  3 KB. Big one: 1920x1080  203 KB 150x84  3 KB. Big one: 1920x1080  190 KB 150x84  3 KB. Big one: 1920x1080  187 KB 150x84  3 KB. Big one: 1920x1080  194 KB

150x84  3 KB. Big one: 1920x1080  212 KB 150x84  3 KB. Big one: 1920x1080  118 KB 150x84  3 KB. Big one: 1920x1080  177 KB 150x84  3 KB. Big one: 1920x1080  209 KB

150x84  3 KB. Big one: 1920x1080  211 KB 150x84  3 KB. Big one: 1920x1080  201 KB 150x84  3 KB. Big one: 1920x1080  194 KB 150x84  3 KB. Big one: 1920x1080  189 KB

150x84  3 KB. Big one: 1920x1080  185 KB 150x84  3 KB. Big one: 1920x1080  156 KB 150x84  3 KB. Big one: 1920x1080  158 KB 150x84  3 KB. Big one: 1920x1080  183 KB

150x84  3 KB. Big one: 1920x1080  217 KB 150x84  3 KB. Big one: 1920x1080  170 KB 150x84  3 KB. Big one: 1920x1080  177 KB 150x84  3 KB. Big one: 1920x1080  155 KB

150x84  3 KB. Big one: 1920x1080  173 KB 150x84  3 KB. Big one: 1920x1080  190 KB 150x84  3 KB. Big one: 1920x1080  195 KB 150x84  3 KB. Big one: 1920x1080  213 KB

150x84  3 KB. Big one: 1920x1080  212 KB 150x84  3 KB. Big one: 1920x1080  203 KB 150x84  3 KB. Big one: 1920x1080  202 KB 150x84  4 KB. Big one: 1920x1080  212 KB

150x84  3 KB. Big one: 1920x1080  155 KB 150x84  3 KB. Big one: 1920x1080  185 KB 150x84  3 KB. Big one: 1920x1080  170 KB 150x84  3 KB. Big one: 1920x1080  191 KB

150x84  3 KB. Big one: 1920x1080  188 KB 150x84  3 KB. Big one: 1920x1080  181 KB

Тестовый стенд

Тест ASRock Fatal1ty H370 Performance проводился со следующими комплектующими:

  • Процессор: Intel Core i5-8600K, штатный термоинтерфейс под теплораспределительной крышкой заменен на «жидкий металл» Thermal Grizzly Conductonaut («скальпирование процессора»);
  • Система охлаждения: жидкостное охлаждение Thermaltake Water 3.0 Ultimate (CL-W007-PL12BL-A);
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Оперативная память: 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
  • Блок питания: Aerocool Templarius Imperator 1150 мощностью 1150 Ватт;
  • Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
  • Накопитель: Plextor S3C 128 Гбайт (Silicon Motion SM2254G и 14 нм TLC NAND SK Hynix + 1.01; из этого обзора);
  • Корпус: открытый стенд;
  • Операционная система: Microsoft Windows 10 x64 Fall Creators Update «Домашняя».

Работа, разгон и температурный режим

При настройках «по умолчанию» ASRock Fatal1ty H370 Performance ведет себя абсолютно идентично протестированным ранее решениям: частота процессора держится на отметке ~4100 МГц при нагрузке на все ядра (при активном в Windows режиме «Высокая производительность», при остальных частота падает до 3800 МГц, что является особенностью платформы, а не конкретной материнской платы).

Это видно как в «тяжелом» LinX AVX, так и в более «легком» Blender (2.79 x64; демонстрационная сцена «Barcelona Pavillion» с сайта проекта).

300x175  91 KB. Big one: 1614x1032  329 KB 300x175  88 KB. Big one: 1900x1025  1248 KB

Нагрев текстолита с тыльной стороны печатной платы под цепями питания процессора (напомню: применена СЖО, какой-либо обдув отсутствует) по показаниям пирометра составил около 73°C.

450x301  26 KB. Big one: 1500x1004  161 KB

Если оглянуться назад, на протестированные ранее материнские платы, то результат типичен (и несколько разочаровал меня).

Да и с разгоном все вполне ожидаемо для Intel H370 – его практически нет: можно управлять только частотой (не более 2666 МГц) и таймингами оперативной памяти.

Разгон оперативной памяти в итоге оказался идентичен предыдущим тестам – 2666 МГц с таймингами 14-14-14.

450x286  206 KB. Big one: 1615x1027  407 KB

Такой «недоразгон» несколько прибавил к нагреву цепей питания ЦП, но именно, что совсем немного. Например, под LinX AVX тыльная сторона системной платы дошла с 73°C до 76°C.

450x301  25 KB. Big one: 1500x1004  169 KB

Напоминаю: температуры в реальной эксплуатации могут отличаться, это зависит от корпуса системного блока и уровня реализации циркуляции воздуха в нем.

Ради интереса мною была проверена активация режима «Turbo Perfomance», но никакого положительного эффекта в многопоточной нагрузке это не принесло – частота не изменилась.

Заключение

В целом ASRock Fatal1ty H370 Performance очень даже неплоха: громкое звучное имя («Fatal1ty Performance» – как звучит-то!), солидный внешний вид, богатый набор слотов расширения и разъемов, адекватное поведение в экспериментах с разгоном (насколько его можно так назвать), хорошее оснащение.

Повторюсь, плата хороша. Но… при взгляде на ценник покупка начинает казаться спорной. Говорю это как владелец ASRock Z370 Extreme 4, которая стоит ненамного дороже (ее можно найти за ~10 500 рублей против 9 000 рублей за героиню данного материала).

450x275  38 KB. Big one: 1500x917  335 KB

Выглядит ли она хуже? Нет. M.2 – три (просто Key E спрятан под пластиковый кожух, зато провода антенн не тянутся через плату, путаясь с той же видеокартой). Слотов PEG – три, а не два, причем тут 8+8, а не 16+4 (SLI будет работать). Две микросхемы BIOS против одной у рассмотренной модели. Восемь SATA 6 Гбит/с против шести. Звук – тот же ALC1220 в связке с NE5532. Подсветка – управляется из BIOS (хотя модули памяти также не видятся). Ну и в довесок – разгон (причем, скажу я вам, очень даже замечательный: материнская плата без вопросов разгоняет тестовый i5-8600K до 5.2 ГГц и память до 3866 МГц).

В сухом остатке: качественная модель, но если подходить с практической точки зрения, ценник на нее на данный момент все же завышен, причем для подбора альтернативы даже не нужно выходить за пределы ассортимента самой же ASRock.

I.N.

По итогам обзора материнская плата ASRock Fatal1ty H370 Performance получает награду:
