Обзор оперативной памяти AFOX DDR4: основано на Micron

для раздела Лаборатория

Оглавление

Вступление

Отечественные компании, импортирующие в Россию различные комплектующие, регулярно присматриваются к разным предложениям иностранных производителей с целью расширения ассортимента.

На практике это выглядит так: заказывается некоторый набор образцов заинтересовавших позиций, эта партия всесторонне изучается, иногда затем предоставляется некоторым независимым тестерам для получения дополнительных комментариев и оценок. Затем массив данных суммируется, и на его основе принимается решение – вводить новинки в ассортимент или нет.

450x399  57 KB

Моя работа с «железом» не исчерпывается написанием статей для Overclockers.ru – через меня проходит энный поток комплектующих как раз из вышеуказанной группы, данные о результатах тестирования которых оказываются в распоряжении исключительно заказчиков и нигде не публикуются.

Ради пробы было решено поделиться результатами одной такой работы с широкими массами. Предметом и целью стали модули оперативной памяти стандарта DDR4 компании AFOX и их возможности – 12 модулей, образующих шесть пар-комплектов.

450x399  30 KB. Big one: 1500x1331  325 KB

Материал подается в виде краткого отчета.





Первое знакомство

450x351  24 KB. Big one: 1500x1169  304 KB

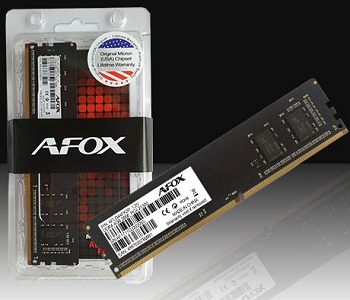

Модули AFOX поставляются поштучно, будучи запакованными в блистер из прозрачного пластика. Упаковка опломбирована (хотя при особом желании модуль все-таки можно извлечь бесследно).

450x301  23 KB. Big one: 1500x1004  196 KB

Присутствует этикетка, обещающая использование только оригинальных микросхем американской компании Micron, пожизненную гарантию и высочайшее качество.

Тест оперативной памяти AFOX DDR4


AFOX DDR4-2133 2 х 4 Гбайт (AFLD44VN1P)

450x229  21 KB. Big one: 1500x763  208 KB

Сюрпризом стало обнаружение 30 нм микросхем Micron A-die емкостью 4 Гбит – если не ошибаюсь, это первая массовая память Micron стандарта DDR4.

200x275  13 KB. Big one: 756x1040  63 KB 200x275  15 KB. Big one: 756x1040  84 KB 200x275  17 KB. Big one: 756x1040  87 KB

Модули выполнены на восьмислойной печатной плате ревизии A1. В SPD записаны профили, соответствующие стандартам JEDEC: 1333, 1600, 1866 МГц (тайминги 13-13-13-30) и 2133 (15-15-15-35). Номинальная частота 2133 МГц. Напряжение – 1.2 В. Дата сборки – 37-я неделя 2017 года. Дамп SPD: ссылка.





Разгон фактически отсутствует: поднятие напряжения до отметки 1.4 В позволяет добиться стабильной работы на частоте 2400 МГц, на этом все удовольствие заканчивается.

AFOX DDR4-2133 2 х 8 Гбайт (AFLD48VK1P)

450x232  22 KB. Big one: 1500x773  215 KB

Здесь микросхемы DRAM слегка посовременнее: 25 нм Micron A-die и емкость одного кристалла 8 Гбит. Строение модуля – по-прежнему двухранг.

200x275  12 KB. Big one: 756x1040  68 KB 200x275  15 KB. Big one: 756x1040  86 KB 200x275  16 KB. Big one: 756x1040  83 KB

Модули выполнены на восьмислойной печатной плате. В SPD записаны профили, соответствующие стандартам JEDEC: 1333, 1600, 1866 МГц (тайминги 13-13-13-31) и 2133 (15-15-15-36). Номинальная частота 2133 МГц. Дата сборки – 40-я неделя 2017 года. Дамп SPD: ссылка.

Более свежие микросхемы способны на разгон:

450x253  100 KB. Big one: 1920x1080  348 KB

При напряжении 1.3 В удалось добиться целых 2667 МГц с таймингами 16-16-16. Любые попытки повысить частоту или хотя бы снизить задержки заканчивались провалом.





Страницы материала
Страница 1 из 2
