Внешний осмотр

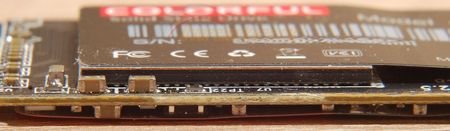

Новинка выполнена в форм-факторе M.2 типоразмера 22 на 80 мм. Радиатор отсутствует.

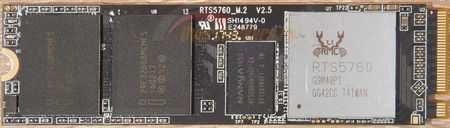

С контроллером - сложности: на официальном сайте Realtek контроллер не упоминается RTS5760, но неофициальные источники утверждают, что, в отличие от всех применяемых ныне решений Marvell, Phison и Silicon Motion, он физически с системой сообщается посредством только двух линий PCI-Express 3.0 (у ADATA для её XPG SX6000, основанных на этом контроллере, также указывается «PCIe Gen3x2»).

Фото с стенда Realtek на выставке Computex Taipei 2016 (источник – PCWatch).

Хотя, как мы можем видеть на фото, Realtek заявляет версию 2.0 и 4 линии. Программно при практическом тестировании исследуемый Colorful CN600 определялся также как PCI-Express 2.0 x4. Возможно, на самом деле RTS5760 существует в двух версиях. Противоречий не наблюдается лишь с версией протокола NVMe - 1.2 (на текущий момент рынок уже практически перешёл на 1.3).

Интересен конструктив контроллера Realtek: микросхема накрыта медной теплораспределительной пластиной, подобный прием в своих решениях для потребительского рынка использует Silicon Motion.

Что интересно, данный контроллер – не DRAM-Less-решение, перед нами процессор в сопровождении полноценного DRAM-буфера объемом 128 Мбайт, в роли которого выступает микросхема Nanya NT5CB64M16GP-EK – DDR3L объемом 128 Мбайт.

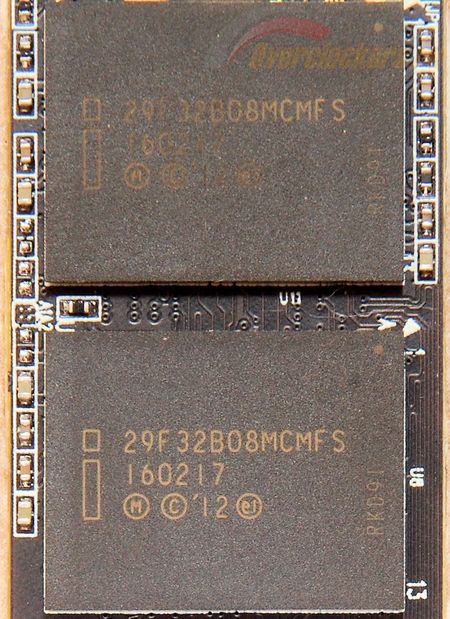

Сюрпризом оказалась флеш-память: Intel 29F32B08MCMFS, она же Intel/Micron L85A – MLC NAND, изготовленная по техпроцессу 20 нм.

Смотрится чудно, но логика в этом есть: память старая и, скорее всего, продается с дисконтом из-за неактуальности. Учитывая, что ближе к концу прошлого года возникали моменты, когда MLC NAND оказывалась дешевле TLC NAND, такая встреча и вовсе не выглядит фантастичной.

Массив флеш-памяти набран четырьмя микросхемами (по две с каждой стороны платы), в каждой из которых упаковано по два кристалла MLC NAND Intel/Micron емкостью 128 Гбит каждый. Суммарный объем массива флеш-памяти составляет 128 Гбайт. Часть его стандартно выделена в скрытый резерв, а сам объем указывается в десятичной системе (для указания объема используется 1 Гбайт равный 1 000 000 000, а не 1 073 741 824 байт).

Поэтому в реальности пользователю доступно лишь 111.79 Гбайт, оставшимся объемом микропрограмма контроллера оперирует в служебных целях: для повышения быстродействия устройства, с целью выравнивания износа, в качестве резервного пула для замены вышедших из строя ячеек памяти и прочих служебных нужд.

Программная часть

Накопитель не предлагает никакого программного сопровождения, пользователю необходимо довольствоваться возможностями универсальных приложений.

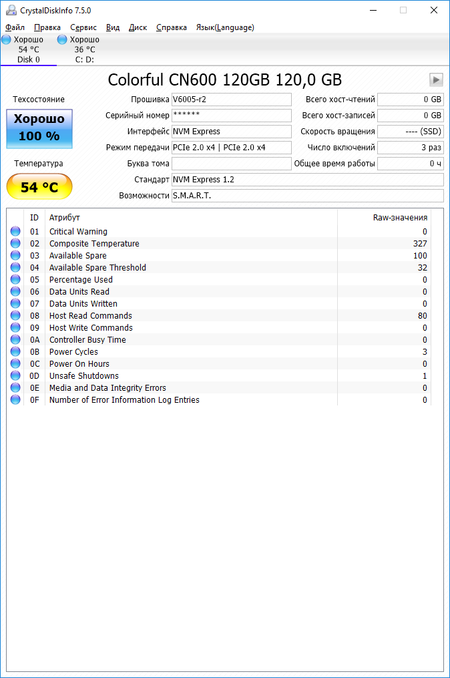

В SMART модели присутствует 15 параметров:

01 – Critical Warning – критические ошибки в работе накопителя (в зависимости от значения определяется характер сбоя);
02 – Composite Temperature – критическая температура накопителя (?);
C0 – Unsafe Shutdowns – количество неожиданных отключений питания;
03 – Available Spare – объем резервной области, используемой для подмены вышедших из строя ячеек памяти;
04 – Available Spare Threshold – значение параметра Available Spare, при котором состояние накопителя считается критическим;
05 – Percentage Used – уровень износа накопителя в процентах (от нуля);
06 – Data Units Read – количество прочитанных с массива флеш-памяти блоков данных (один блок соответствует 512 байт данных);
07 – Data Units Written – количество записанных на массив флеш-памяти блоков данных (один блок соответствует 512 байт данных);
08 – Host Read Commands – количество выполненных по интерфейсу SATA операций чтения данных (изменение на единицу соответствует 128 байт данных);
09 – Host Write Commands – количество выполненных по интерфейсу SATA операций записи данных (изменение на единицу соответствует 128 байт данных);
0A – Controller Busy Time – время в минутах, в течение которого контроллер был занят обслуживанием запросов со стороны системы;
0B – Количество включений;
0С – Количество отработанных часов;
0D – Количество неожиданных отключений питания;
OE и 0F – Количество ошибок целостности данных.
