Обзор и тестирование видеокарты Zotac GeForce GTX 1060 AMP! Core Edition 3Gb: заряженная мощь (страница 3)

Система охлаждения

Конструкция СО Zotac GeForce GTX 1060 AMP! Core Edition отличается простотой установки и легко снимается с видеокарты. Необходимо лишь открутить четыре подпружиненных винта. Демонтаж очень прост.

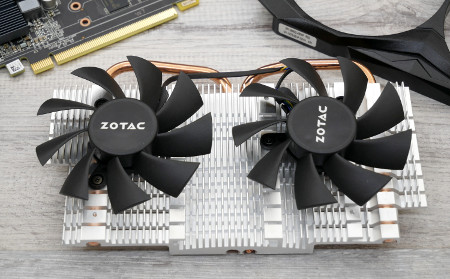

Под декоративным кожухом скрывается основная конструкция. Перед нами алюминиевый радиатор, пронизанный двумя трубками 6 мм, чего достаточно для видеокарты с невысоким тепловым пакетом.

Вентиляторы производства Ecotherm, модель GFY09015H12SPA. Скорость вращения составляет 1300 – 3500 об/мин.

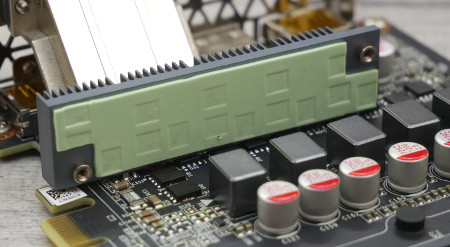

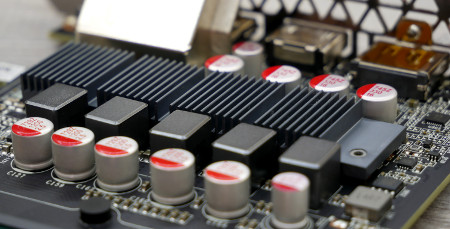

На силовой части водружен отдельный низкопрофильный радиатор. К рекомендациям производителя стоит добавить, что удаление пары основных ребер системы охлаждения над зоной VRM позволит обдувать вентилятору силовую часть напрямую, что положительно отразится на эффективности.

Но разработчики и без этого постарались улучшить теплоотвод, укоротив стойки по бокам и разместив тонкую термопрокладку толщиной 0.5 мм.

Печатная плата

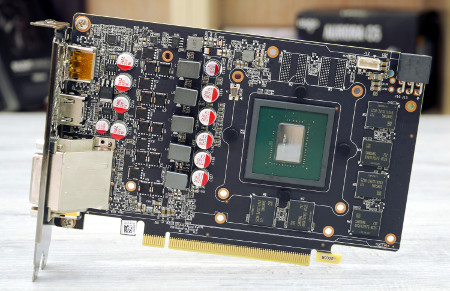

Печатная плата на тестируемой видеокарте та же, что и на ранее изученной модели Zotac GeForce GTX 1060 Mini. Подчеркнем черный текстолит PCB длиной 174 мм.

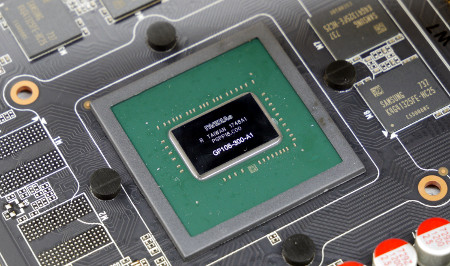

Сердцем героя обзора стал графический процессор GP106-300-A1, произведенный по 16 нм техпроцессу на 48-й неделе 2017 года (декабрь). Он включает 1152 шейдера, 48 блоков растеризации и 72 текстурных блока.

Общая формула подсистемы питания насчитывает пять фаз: четыре фазы отведены на графический процессор, одна – на видеопамять.

В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.

Видеокарта оснащается тремя гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung с маркировкой K4G41325FE-HC25.

Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
