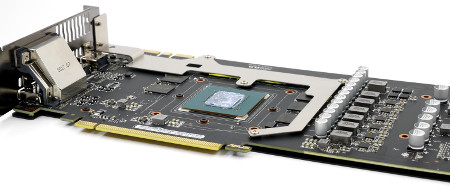

Микросхемы памяти накрыты отдельной пластиной, но не все чипы охлаждаются должным образом.
В качестве термоинтерфейса использована желтая термопрокладка.

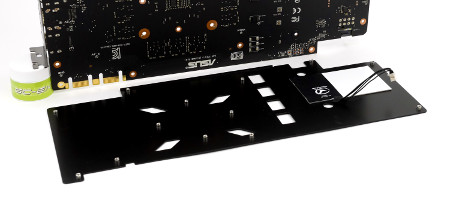

Последний элемент – «бэкплейт».
реклама
За ним скрывается светодиодная панель и коннектор подключения.
Печатная плата

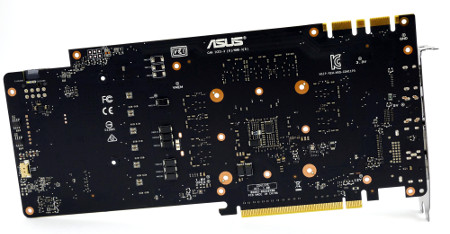

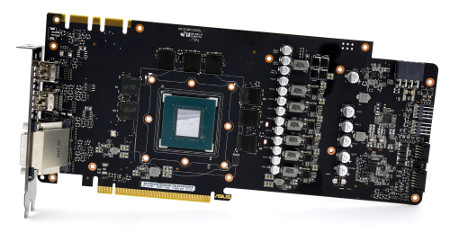

Видеокарта ASUS ROG Strix GeForce GTX 1070 Ti построена на оригинальной печатной плате младшей модели GeForce GTX 1070, с тем лишь отличием, что инженеры сделали обвязку практически всех элементов, особенно подсистемы питания VRM. Это осуществили благодаря скрытому ранее в PCB потенциалу.
Элементная база соответствует концепции Super Alloy Power II и включает качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Компания заявляет о применении полностью автоматизированного процесса сборки ASUS Auto-Extreme Technology, что повышает качество и надежность продукта и исключает человеческий фактор.
реклама

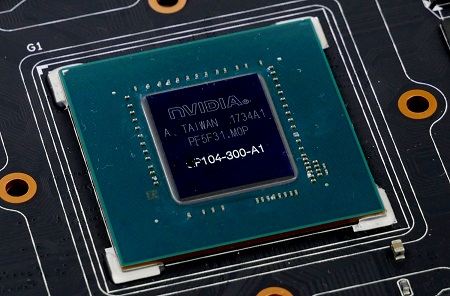

Сердцем героя обзора стал графический процессор GP104-300-A1, произведенный по 16 нм техпроцессу на 34-й неделе 2017 года (август). Он содержит 2432 шейдера, 64 блока растеризации и 152 текстурных блока.

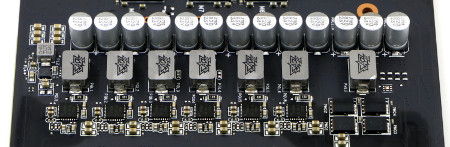

Общая формула подсистемы питания насчитывает восемь фаз: шесть фаз отведены на графический процессор, одна – на видеопамять, одна – на PLL.

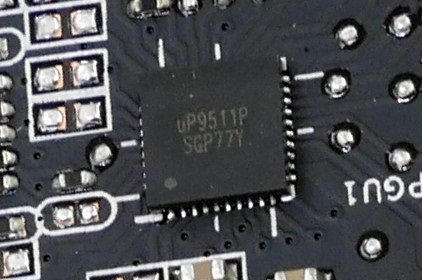

В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.

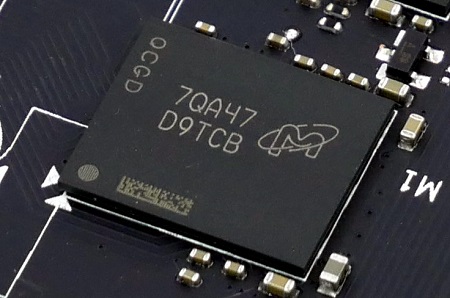

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 7QA47 D9TCB.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
